Kreislaufhaus in Zürich
Wohnhaus aus rückbaubaren Stahlfertigteilen
Beim Stahlbau denken die meisten an Ingenieursbauten, wie Hallen und Brücken. Nur selten werden standardisierte Fertigbauteile aus Stahl für die Haupttragstruktur anderer Bautypologien verwendet – dabei bietet die Konstruktionsweise große Potenziale für die Nachhaltigkeit und den langfristigen Nutzungskomfort von Gebäuden.
Gallerie
Der fünfgeschossige Neubau steht im Züricher Stadtquartier Oerlikon auf einem 690 Quadratmeter großen Grundstück, das in zwei Parzellen geteilt ist.
Bild: Philip Heckhausen, Zürich
01|30
Die Teilung der Parzellen bildet sich in der Grundstruktur des Gebäudes ab. Eine Brandwand aus Beton zieht sich durch die Längsseite des Gebäudes und teilt es in die unterschiedlichen Nutzungseinheiten der beiden Eigentümer-Familien.
Bild: Gauch & Schwartz Architekten, Zug
02|30

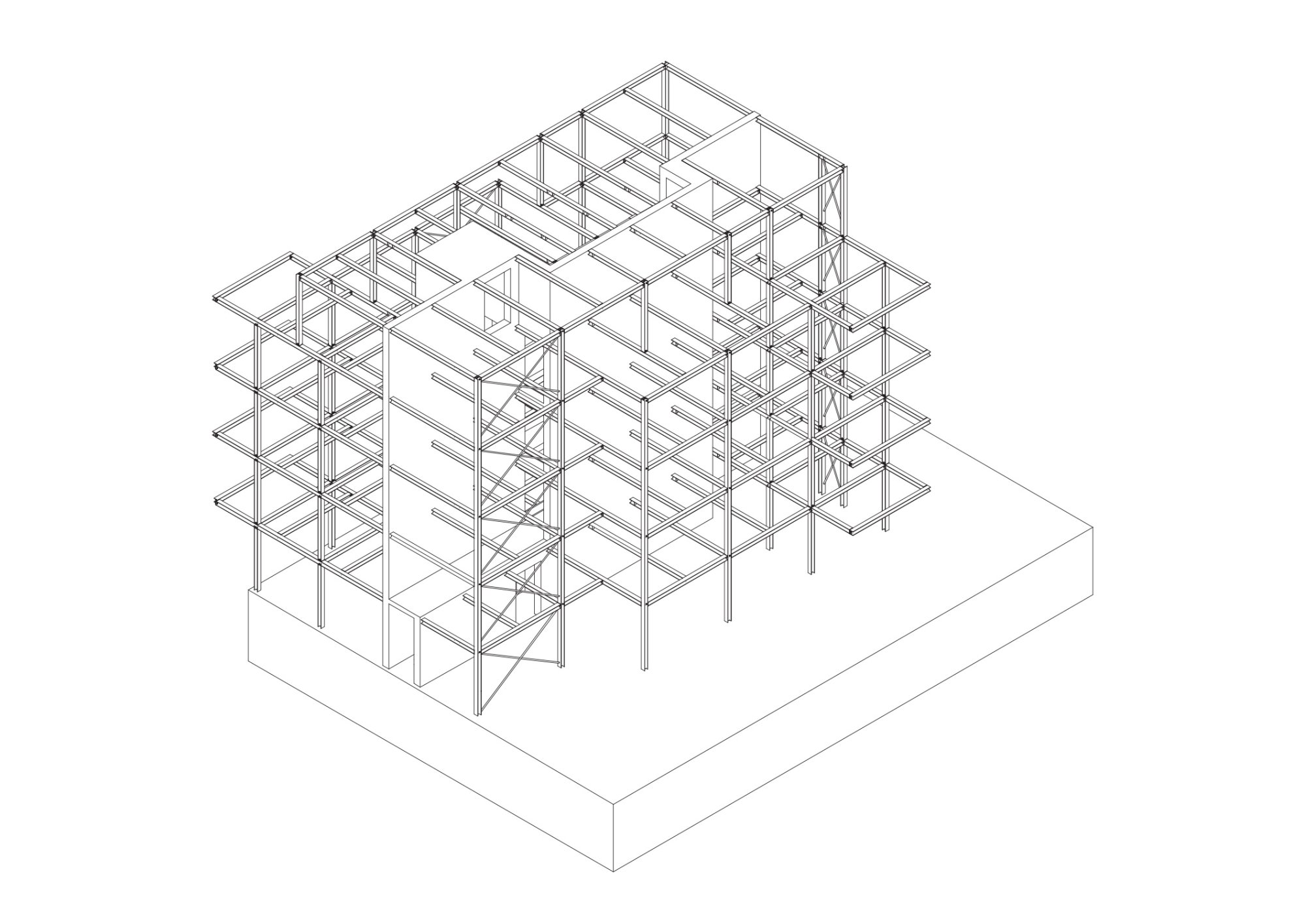

Das Stahlgerüst lehnt sich wie ein herkömmliches Hochlagerregal an die aussteifende Betonscheibe an und bildet das Grundgerüst für den Ausbau. Für die Montage wurden somit keine weiteren Gerüste benötigt.
Bild: Gauch & Schwartz Architekten, Zug
03|30
Die Stahlstützen sind durchlaufend und werden nur im Bereich der Auskragung von Trägern durchtrennt, da diese genügend Auflagerfläche benötigen.
Bild: Gauch & Schwartz Architekten, Zug
04|30
Simple Verbindungen aus Schrauben und Bolzen halten die Struktur zusammen. Die aufeinander abgestimmten Baustoffe lassen sich sortenrein zurückbauen und bei bedarf anpassen.
Bild: Gauch & Schwartz Architekten, Zug
05|30

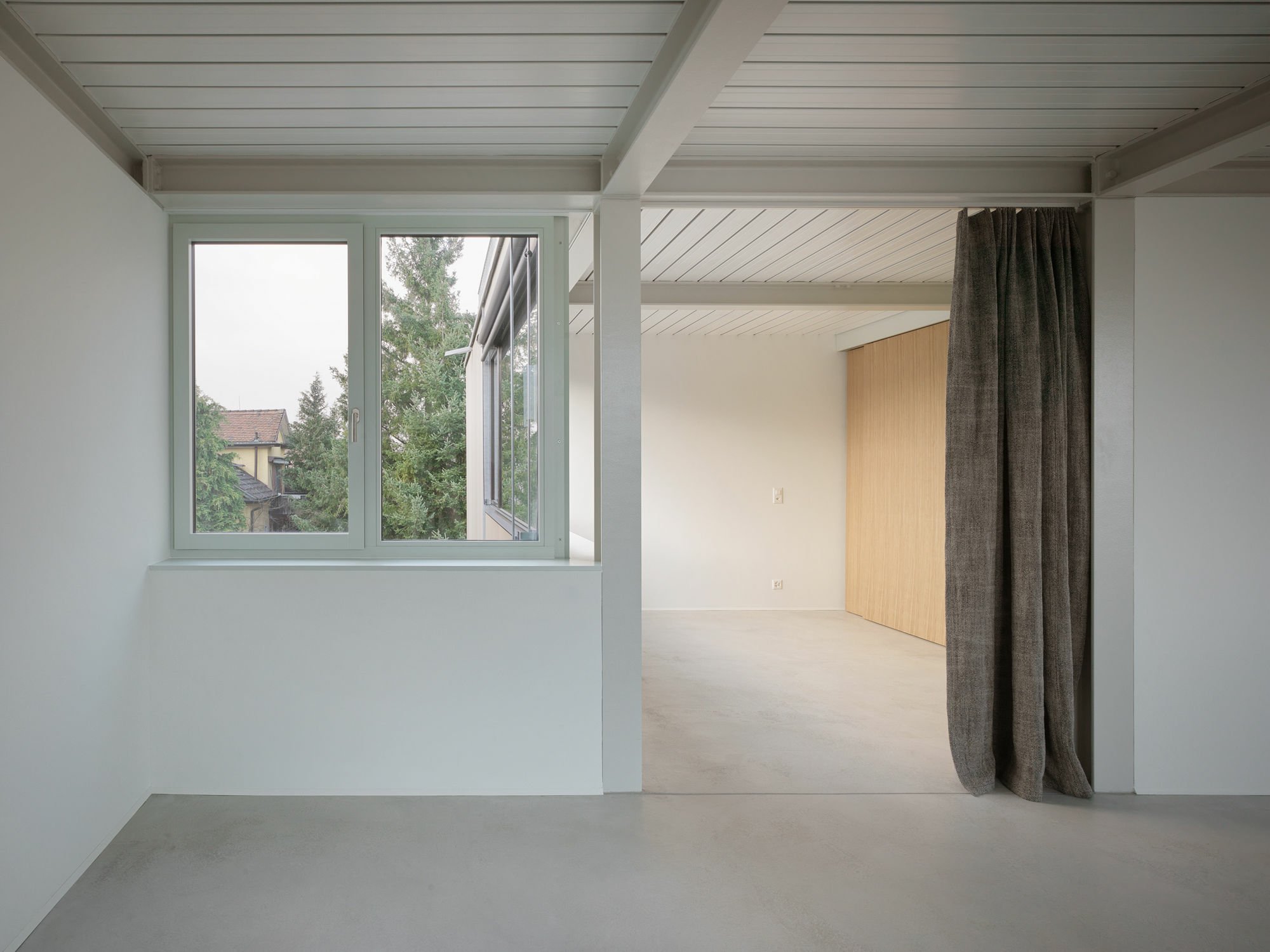

Für eine transparente Innenraumgestaltung verzichten die Architekturschaffenden auf eine Verkleidung der Stahlstruktur.
Bild: Gauch & Schwartz Architekten, Zug
06|30
Der bewusste Einsatz warmer Oberflächen, wie Holz oder Textilien sorgen für eine wohnliche Atmosphäre.
Bild: Gauch & Schwartz Architekten, Zug
07|30
Großzügige Ausblicke und eine offene Grundrissgestaltung prägen das Innenleben des experimentellen Baus.
Bild: Gauch & Schwartz Architekten, Zug
08|30
Die unterschiedlichen Nutzungskonzepte der Bauherr*innen konnten durch die flexible Tragstruktur problemlos umgesetzt werden. Raumbildende Elemente, wie Wände und oder Einbaumöbel wurden im Raster der Struktur verlegt.
Bild: Gauch & Schwartz Architekten, Zug
09|30
Entlang der Brandwand ordnen die Planenden eine einläufige Stahltreppe an, die einen farblichen Akzent setzt. Durch das komplexe Teilungssystem des Gebäudes wurden die Erschließungsbereiche auf die Bauparteien aufgeteilt.
Bild: Gauch & Schwartz Architekten, Zug
10|30
Diese Eigenschaften machte sich das Schweizer Architekturbüro
Graser Troxler zunutze, als es im Züricher Stadtquartier Oerlikon
einen fünfgeschossigen, hybriden Wohnungsbau aus Stahl, Holz und
Beton plante. Das von außen wie eine Einheit wirkende Gebäude ist
innen in klare Zonen gegliedert. Grund dafür ist die ungewöhnliche
Ausgangssituation des Neubaus, an dessen Stelle zuvor ein
Doppelhaus stand.
Das neue Doppelhaus
Die Besitzer der jeweiligen Doppelhaushälfte beauftragten das ortsansässige Architekturbüro mit einer Machbarkeitsstudie, die eine wirtschaftliche und vor allem komfortable Nutzungslösung für beide Parteien untersuchen sollte. Die Teilung des etwa 690 Quadratmeter großen Grundstücks in zwei Parzellen sollte beibehalten werden. Um den Anforderungen gerecht zu werden, entschieden sich die Architekt*innen für eine Neuinterpretation des Doppelhauses.
Gallerie
Der fünfgeschossige Neubau steht im Züricher Stadtquartier Oerlikon auf einem 690 Quadratmeter großen Grundstück, das in zwei Parzellen geteilt ist.
Bild: Philip Heckhausen, Zürich
01|30
Die Teilung der Parzellen bildet sich in der Grundstruktur des Gebäudes ab. Eine Brandwand aus Beton zieht sich durch die Längsseite des Gebäudes und teilt es in die unterschiedlichen Nutzungseinheiten der beiden Eigentümer-Familien.
Bild: Gauch & Schwartz Architekten, Zug
02|30
Das Stahlgerüst lehnt sich wie ein herkömmliches Hochlagerregal an die aussteifende Betonscheibe an und bildet das Grundgerüst für den Ausbau. Für die Montage wurden somit keine weiteren Gerüste benötigt.
Bild: Gauch & Schwartz Architekten, Zug
03|30
Die Stahlstützen sind durchlaufend und werden nur im Bereich der Auskragung von Trägern durchtrennt, da diese genügend Auflagerfläche benötigen.
Bild: Gauch & Schwartz Architekten, Zug
04|30
Simple Verbindungen aus Schrauben und Bolzen halten die Struktur zusammen. Die aufeinander abgestimmten Baustoffe lassen sich sortenrein zurückbauen und bei bedarf anpassen.
Bild: Gauch & Schwartz Architekten, Zug
05|30
Für eine transparente Innenraumgestaltung verzichten die Architekturschaffenden auf eine Verkleidung der Stahlstruktur.
Bild: Gauch & Schwartz Architekten, Zug
06|30
Der bewusste Einsatz warmer Oberflächen, wie Holz oder Textilien sorgen für eine wohnliche Atmosphäre.
Bild: Gauch & Schwartz Architekten, Zug
07|30
Großzügige Ausblicke und eine offene Grundrissgestaltung prägen das Innenleben des experimentellen Baus.
Bild: Gauch & Schwartz Architekten, Zug
08|30
Die unterschiedlichen Nutzungskonzepte der Bauherr*innen konnten durch die flexible Tragstruktur problemlos umgesetzt werden. Raumbildende Elemente, wie Wände und oder Einbaumöbel wurden im Raster der Struktur verlegt.
Bild: Gauch & Schwartz Architekten, Zug
09|30
Entlang der Brandwand ordnen die Planenden eine einläufige Stahltreppe an, die einen farblichen Akzent setzt. Durch das komplexe Teilungssystem des Gebäudes wurden die Erschließungsbereiche auf die Bauparteien aufgeteilt.
Bild: Gauch & Schwartz Architekten, Zug
10|30
Die Grenze zwischen den beiden Einheiten bildet eine längs
durchschneidende Brandwand mit anliegendem schmalen
Erschließungskern. Entstanden sind zwei längliche Gebäudeflügel mit
insgesamt dreizehn Wohnungen, die sich in ihrer Einteilung deutlich
voneinander unterscheiden. Während die nördliche Hälfte des Hauses
von den Eigentümern selbst bewohnt und entsprechend großzügig
gestaltet ist, sind in der südlichen Haushälfte mehrere kleine
Mietwohnungen untergebracht. Die verschiedenen Nutzungskonzepte
ließen sich durch ein flexibles Tragwerkskonzept umsetzen.
Designed for disassembly
Die Grundstruktur des Gebäudes ist in klare Abschnitte gegliedert, die auch den Bauablauf bestimmten. Eine Unterkellerung sowie die Brandachse aus Beton sorgen für die Aussteifung des Gebäudes. Die Stahlkonstruktion aus vorkonfektionierten HEB 160 Trägerprofilen bildet die tragende Struktur, auf der Decken und Wände aufliegen.
Gallerie
Der fünfgeschossige Neubau steht im Züricher Stadtquartier Oerlikon auf einem 690 Quadratmeter großen Grundstück, das in zwei Parzellen geteilt ist.
Bild: Philip Heckhausen, Zürich
01|30
Die Teilung der Parzellen bildet sich in der Grundstruktur des Gebäudes ab. Eine Brandwand aus Beton zieht sich durch die Längsseite des Gebäudes und teilt es in die unterschiedlichen Nutzungseinheiten der beiden Eigentümer-Familien.
Bild: Gauch & Schwartz Architekten, Zug
02|30
Das Stahlgerüst lehnt sich wie ein herkömmliches Hochlagerregal an die aussteifende Betonscheibe an und bildet das Grundgerüst für den Ausbau. Für die Montage wurden somit keine weiteren Gerüste benötigt.
Bild: Gauch & Schwartz Architekten, Zug
03|30
Die Stahlstützen sind durchlaufend und werden nur im Bereich der Auskragung von Trägern durchtrennt, da diese genügend Auflagerfläche benötigen.
Bild: Gauch & Schwartz Architekten, Zug
04|30
Simple Verbindungen aus Schrauben und Bolzen halten die Struktur zusammen. Die aufeinander abgestimmten Baustoffe lassen sich sortenrein zurückbauen und bei bedarf anpassen.
Bild: Gauch & Schwartz Architekten, Zug
05|30
Für eine transparente Innenraumgestaltung verzichten die Architekturschaffenden auf eine Verkleidung der Stahlstruktur.
Bild: Gauch & Schwartz Architekten, Zug
06|30
Der bewusste Einsatz warmer Oberflächen, wie Holz oder Textilien sorgen für eine wohnliche Atmosphäre.
Bild: Gauch & Schwartz Architekten, Zug
07|30
Großzügige Ausblicke und eine offene Grundrissgestaltung prägen das Innenleben des experimentellen Baus.
Bild: Gauch & Schwartz Architekten, Zug
08|30
Die unterschiedlichen Nutzungskonzepte der Bauherr*innen konnten durch die flexible Tragstruktur problemlos umgesetzt werden. Raumbildende Elemente, wie Wände und oder Einbaumöbel wurden im Raster der Struktur verlegt.
Bild: Gauch & Schwartz Architekten, Zug
09|30
Entlang der Brandwand ordnen die Planenden eine einläufige Stahltreppe an, die einen farblichen Akzent setzt. Durch das komplexe Teilungssystem des Gebäudes wurden die Erschließungsbereiche auf die Bauparteien aufgeteilt.
Bild: Gauch & Schwartz Architekten, Zug
10|30
Das wie ein konventionelles Hochregal konstruierte Gerüst ist dank simpler Verbindungen durch Schrauben und Bolzen reversibel und kann nach Bedarf angepasst werden. Die weiß lackierten Träger und Stützen sind im Innenraum sichtbar. Um die Außenwandkonstruktion aus Holzständern befestigen zu können, wurden die Kammern der fassadenseitigen Stahlbauteile mit Holzbalken ausgefacht, die bündig zum Ober- und Unterflansch der Profile eingebaut wurden. Auf diese Weise konnten mit wenig Aufwand konstruktive, nachhaltige wie auch bauphysikalischen Anforderungen an die Außenwand erfüllt werden.
Gallerie
Der fünfgeschossige Neubau steht im Züricher Stadtquartier Oerlikon auf einem 690 Quadratmeter großen Grundstück, das in zwei Parzellen geteilt ist.
Bild: Philip Heckhausen, Zürich
01|30
Die Teilung der Parzellen bildet sich in der Grundstruktur des Gebäudes ab. Eine Brandwand aus Beton zieht sich durch die Längsseite des Gebäudes und teilt es in die unterschiedlichen Nutzungseinheiten der beiden Eigentümer-Familien.
Bild: Gauch & Schwartz Architekten, Zug
02|30
Das Stahlgerüst lehnt sich wie ein herkömmliches Hochlagerregal an die aussteifende Betonscheibe an und bildet das Grundgerüst für den Ausbau. Für die Montage wurden somit keine weiteren Gerüste benötigt.
Bild: Gauch & Schwartz Architekten, Zug
03|30
Die Stahlstützen sind durchlaufend und werden nur im Bereich der Auskragung von Trägern durchtrennt, da diese genügend Auflagerfläche benötigen.
Bild: Gauch & Schwartz Architekten, Zug
04|30
Simple Verbindungen aus Schrauben und Bolzen halten die Struktur zusammen. Die aufeinander abgestimmten Baustoffe lassen sich sortenrein zurückbauen und bei bedarf anpassen.
Bild: Gauch & Schwartz Architekten, Zug
05|30
Für eine transparente Innenraumgestaltung verzichten die Architekturschaffenden auf eine Verkleidung der Stahlstruktur.
Bild: Gauch & Schwartz Architekten, Zug
06|30
Der bewusste Einsatz warmer Oberflächen, wie Holz oder Textilien sorgen für eine wohnliche Atmosphäre.
Bild: Gauch & Schwartz Architekten, Zug
07|30
Großzügige Ausblicke und eine offene Grundrissgestaltung prägen das Innenleben des experimentellen Baus.
Bild: Gauch & Schwartz Architekten, Zug
08|30
Die unterschiedlichen Nutzungskonzepte der Bauherr*innen konnten durch die flexible Tragstruktur problemlos umgesetzt werden. Raumbildende Elemente, wie Wände und oder Einbaumöbel wurden im Raster der Struktur verlegt.
Bild: Gauch & Schwartz Architekten, Zug
09|30
Entlang der Brandwand ordnen die Planenden eine einläufige Stahltreppe an, die einen farblichen Akzent setzt. Durch das komplexe Teilungssystem des Gebäudes wurden die Erschließungsbereiche auf die Bauparteien aufgeteilt.
Bild: Gauch & Schwartz Architekten, Zug
10|30
Keine Überschneidungen auf der Baustelle
Die enge Zusammenarbeit mit dem Ingenieurbüro Büeler Fischli ermöglichte eine frühzeitige Planung des statischen Konzepts, wodurch der Einsatz von Ressourcen sowie der Gesamtablauf der Bauabschnitte erheblich effizienter gestaltet werden konnte. Alle Bauteile wurden so geplant, dass sie von Beton-, Stahl- und Holzbauern in gewohnter Art verbaut werden konnten. Die klare Trennung der Gewerke führte zu einer schnellen Bauausführung ohne Einschnitte oder Abhängigkeiten.
Gallerie
Der fünfgeschossige Neubau steht im Züricher Stadtquartier Oerlikon auf einem 690 Quadratmeter großen Grundstück, das in zwei Parzellen geteilt ist.
Bild: Philip Heckhausen, Zürich
01|30
Die Teilung der Parzellen bildet sich in der Grundstruktur des Gebäudes ab. Eine Brandwand aus Beton zieht sich durch die Längsseite des Gebäudes und teilt es in die unterschiedlichen Nutzungseinheiten der beiden Eigentümer-Familien.
Bild: Gauch & Schwartz Architekten, Zug
02|30
Das Stahlgerüst lehnt sich wie ein herkömmliches Hochlagerregal an die aussteifende Betonscheibe an und bildet das Grundgerüst für den Ausbau. Für die Montage wurden somit keine weiteren Gerüste benötigt.
Bild: Gauch & Schwartz Architekten, Zug
03|30
Die Stahlstützen sind durchlaufend und werden nur im Bereich der Auskragung von Trägern durchtrennt, da diese genügend Auflagerfläche benötigen.
Bild: Gauch & Schwartz Architekten, Zug
04|30
Simple Verbindungen aus Schrauben und Bolzen halten die Struktur zusammen. Die aufeinander abgestimmten Baustoffe lassen sich sortenrein zurückbauen und bei bedarf anpassen.
Bild: Gauch & Schwartz Architekten, Zug
05|30
Für eine transparente Innenraumgestaltung verzichten die Architekturschaffenden auf eine Verkleidung der Stahlstruktur.
Bild: Gauch & Schwartz Architekten, Zug
06|30
Der bewusste Einsatz warmer Oberflächen, wie Holz oder Textilien sorgen für eine wohnliche Atmosphäre.
Bild: Gauch & Schwartz Architekten, Zug
07|30
Großzügige Ausblicke und eine offene Grundrissgestaltung prägen das Innenleben des experimentellen Baus.
Bild: Gauch & Schwartz Architekten, Zug
08|30
Die unterschiedlichen Nutzungskonzepte der Bauherr*innen konnten durch die flexible Tragstruktur problemlos umgesetzt werden. Raumbildende Elemente, wie Wände und oder Einbaumöbel wurden im Raster der Struktur verlegt.
Bild: Gauch & Schwartz Architekten, Zug
09|30
Entlang der Brandwand ordnen die Planenden eine einläufige Stahltreppe an, die einen farblichen Akzent setzt. Durch das komplexe Teilungssystem des Gebäudes wurden die Erschließungsbereiche auf die Bauparteien aufgeteilt.
Bild: Gauch & Schwartz Architekten, Zug
10|30
Das Kreislaufwohnhaus demonstriert, wie nachhaltig und einfach Architektur auf vielen Ebenen funktionieren kann. Die unkonventionelle Kombination aus gewöhnlichen Konstruktionsarten vereint die Qualitäten der verschiedenen Baustoffe, unterstützt eine sortenreine Rückbaubarkeit und erlaubt das Anpassen der Baustruktur bei sich ändernden Bedürfnissen der Bewohner*innen. Die Bauteile wurden dabei so eingesetzt, dass sie in ihrer Position möglichst viel Nutzen für die Gesamtstruktur haben. Die frühzeitige logistische Planung ermöglichte den schonenden Umgang mit Ressourcen und eine effiziente Bauabwicklung.
Bautafel
Architektur: Graser Troxler Architekten, Zürich
Projektbeteiligte: Büeler Fischli Bauingenieure, Zürich (Tragwerk); NBG Ingenieure, Bern (HLKS); HHM, Bern (Elektroplanung); Herrmann Partner, Andelfingen (Bauphysik)
Bauherr*in: Privat
Fertigstellung: 2021
Standort: Herbstweg 6, 8050 Zürich-Oerlikon
