Gebäudeautomation für die Heizung
Gateway integriert Heizsystem in die Gebäudeleittechnik
Eine zeitgemäße Wärmeversorgung im Gebäude beinhaltet heutzutage immer häufiger auch die Einbindung der Heizung in eine Gebäudeautomation, damit die einzelnen Komponenten effizient aufeinander abgestimmt werden können. Heizsysteme des Herstellers Buderus können seit Kurzem über ein BACnet Gateway (Building Automation and Control network) in die Leittechnik integriert werden. Das Netzwerkprotokoll funktioniert herstellerunabhängig, wodurch sich unterschiedliche Komponenten integrierten lassen, neben Heizsystemen etwa auch Lüftungsanlagen oder Aufzüge.
Gallerie

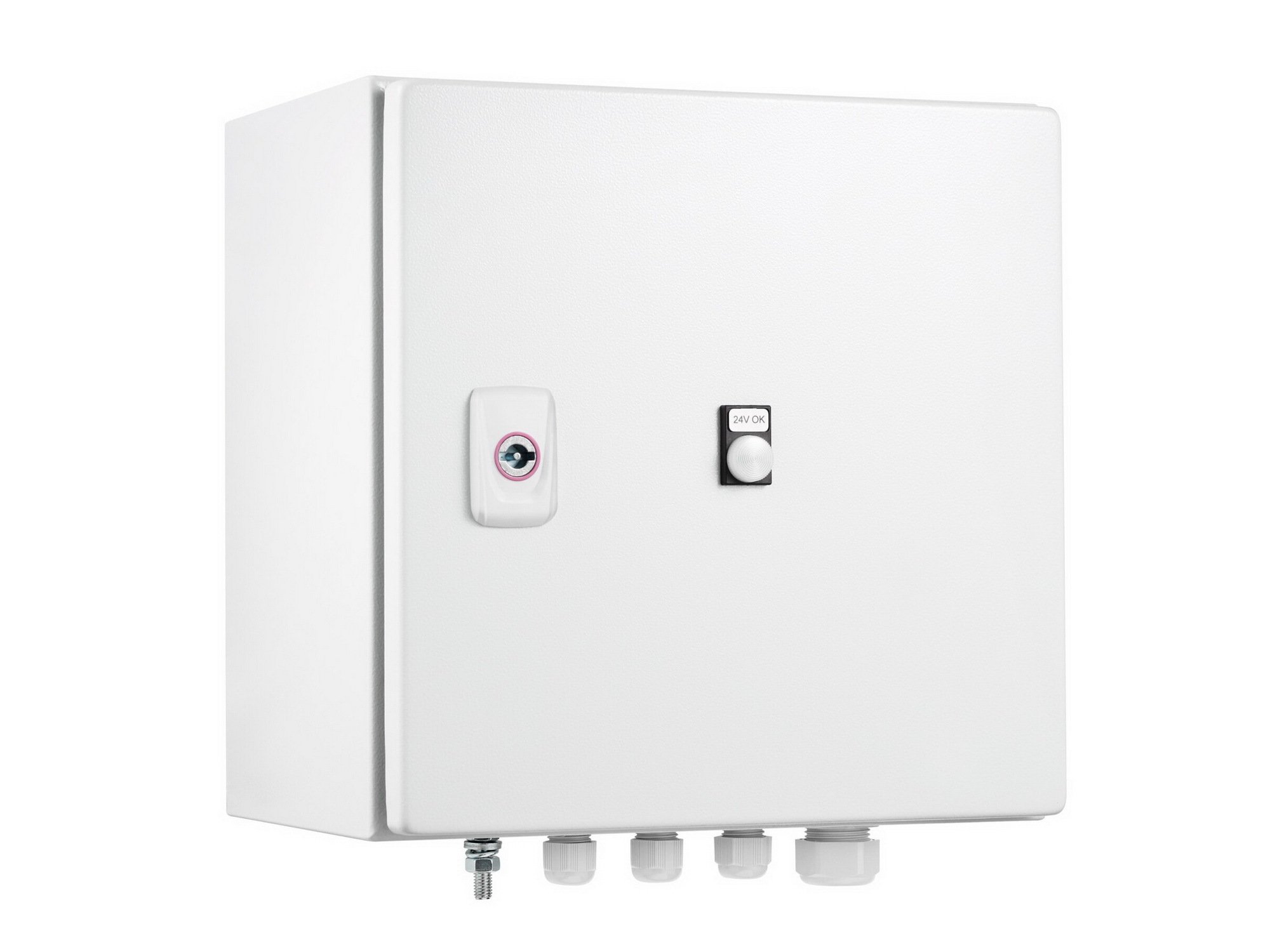

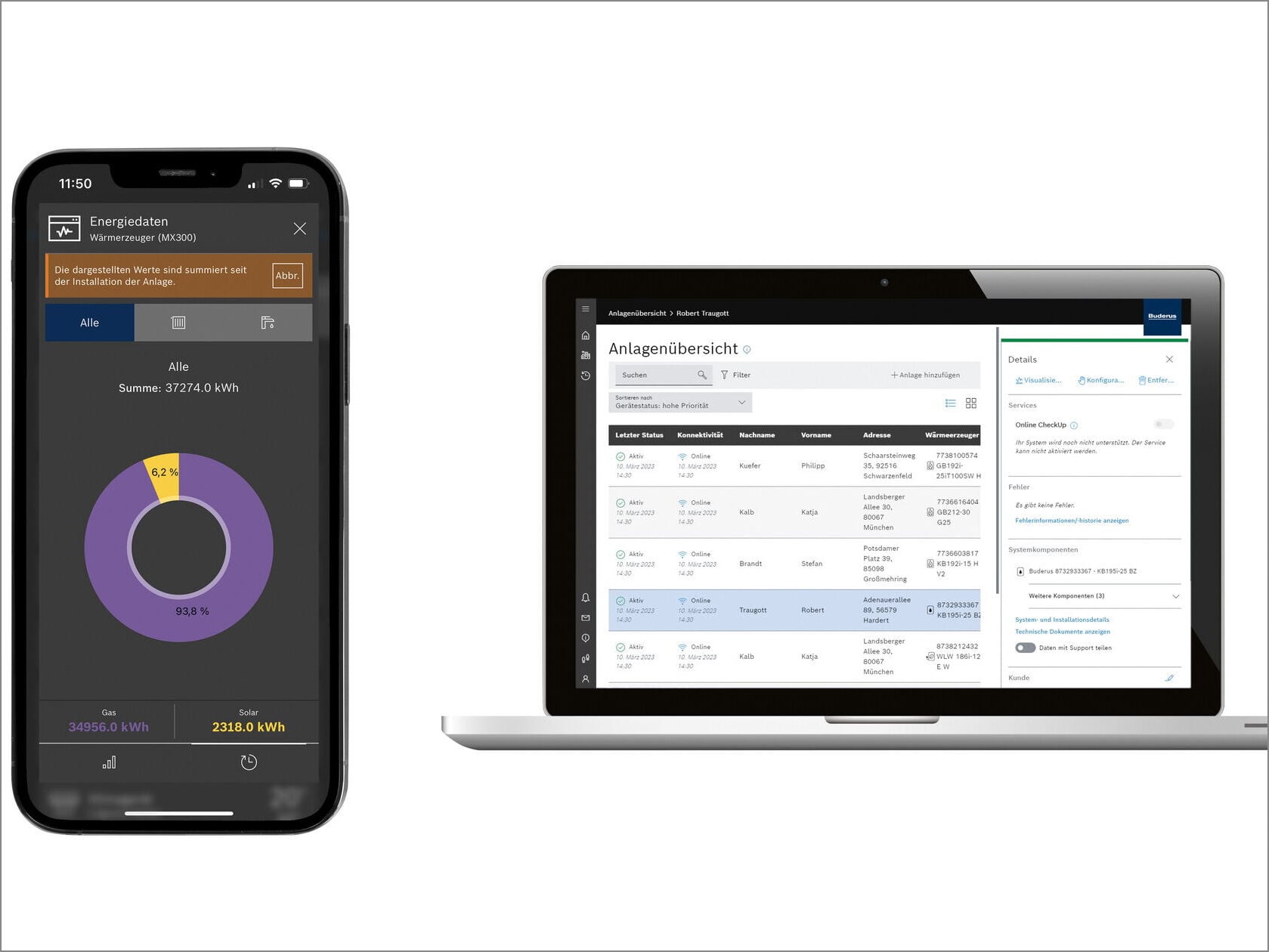

Die Verbindung der Geräte erfolgt über das Regelsystem Logamatic 5000 per LAN-Kabel, das Gateway befindet sich in einem kompakten, 30 × 30 × 21 cm großen Schaltschrank. Dank Plug-and-play kann das System mit wenigen Einstellungen in Betrieb genommen werden. Die Kommunikationsschnittstelle ermöglicht den Zugriff auf alle Daten des Wärmeerzeugers, inklusive der Verbraucher der Anlage und der Hydraulikmodule. Der Zugriff funktioniert unkompliziert per Webbrowser, wobei für eine gute Übersichtlichkeit nur die Datenpunkte von tatsächlich installierten Komponenten bereitgestellt werden. Anwender können zwischen den Betriebsarten umschalten, Sollwerte ändern und Istwerte anzeigen sowie Betriebs- und Störmeldungen weiterleiten. Im Menü des Regelgerätes ist der Status über ein separates BACnet-Symbol gut zu erkennen. In der Systemübersicht wird das Gateway außerdem als separate Kachel geführt, mit Angaben zum Verbindungs- und zum Gateway-Status.
Bei der Inbetriebnahme kann ein Buderus-Fachhandwerker zur Rate gezogen werden. Er unterstützt den Systemintegrator bei der Bereitstellung der Kommunikation zum Regelsystem und bei den Einstellungen der Gebäudeleittechnik. Ein abschließender Plausibilitäts-Check stellt sicher, dass alles ordnungsgemäß eingerichtet ist und funktioniert.
