Mithilfe des Doppelring-Biegeversuches nach DIN EN 1288-2: Glas im Bauwesen – Bestimmung der Biegefestigkeit von Glas lässt sich die Biegefestigkeit von allen technisch beanspruchten Gläsern und Glaskeramiken mit allen vorkommenden Oberflächenzuständen in Form ebener Platten mit bestimmten Maßen ermitteln.

Dazu wird eine quadratische oder kreisförmige Probe lose auf einen Stützring gelegt. Ein Lastring, der konzentrisch zum Stützring angeordnet ist, belastet diese Probe mit einer definierten Kraft F_ring. Bei sehr großen Prüfaufbauten bzw. Probenabmessungen wird die durch den Lastring zusätzlich begrenzte Fläche mit einem Gasdruck p beaufschlagt. Bedingt durch die Rotationssymmetrie des Versuchsaufbaus wird die Glasprobe an der konvex gebogenen Oberfläche belastet. Ermöglicht wird dies durch ein homogenes, radiales Zugspannungsfeld, welches durch den Lastring begrenzt wird.

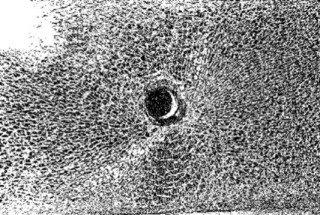

Im Mittelpunkt der Probe ist die tangentiale Zugspannung gleich der radialen Zugspannung, wobei sie mit zunehmendem Radius abfällt. Außerhalb des Lastrings fallen die Radial- und Tangentialspannungen zur Probenkante hin steil ab, sodass die Gefahr eines Bruches außerhalb des Lastringes sehr gering ist. Die Last F_ring (und der Gasdruck p) werden mit konstanter Geschwindigkeit so lang gesteigert, bis das Material zu brechen beginnt. Aufgrund der maximalen Zugspannungen ist der Bruchursprung innerhalb des Lastringes zu erwarten.
