Oper in Toronto
Frei tragende Glastreppe

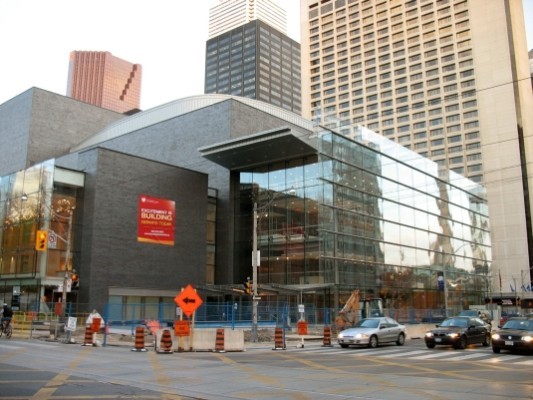

Das „Four Seasons Centre for the Perfoming Arts” ist das erste reine Opern- und Konzerthaus in Kanada. Die Architekten Diamond & Schmitt aus Toronto beschrieben den Bau unter der Überschrift „It ain't over until the fat lady sings” wie folgt: „Das Konzerthaus besetzt einen ganzen Block im Stadtzentrum von Toronto. Der in der klassischen, europäischen Hufeisenform angelegte Konzertsaal dessen großer Saal Platz für 2.000 Zuschauer bietet, wird von einem viergeschossigen, gläsernen Foyer eingerahmt.” In diesem verglasten „City-Room” sind Galerien, Sitzstufen und Freitreppen angeordnet. Die geschlossen Wandscheiben des Gebäudes sind in graublauem Mauerwerk ausgeführt.
Gallerie

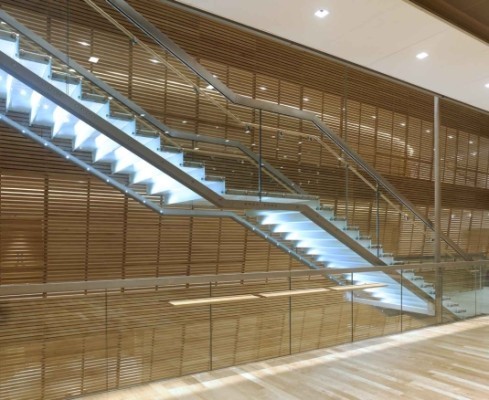

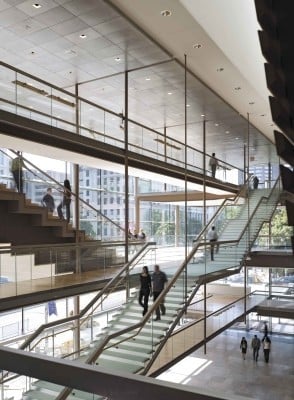

Im Foyer wurde eine Ganzglastreppenanlage erstellt, die mit einer Länge von zweimal 13,30 m und einer Breite von 2,10 m neue Maßstäbe für frei tragende Glastreppen setzt. Die beiden Treppen verbinden die Ebenen 2, 3 und 4 im Foyer der Oper und sind wesentlicher Bestandteil des speziellen Tageslicht- und Beleuchtungskonzeptes des Foyers.
„Mit diesem Bau hat Toronto ein Haus erhalten, dass zu den schönsten der Welt gezählt werden muss, und dazu trägt die elegante Architektur, die einem vollständig dunkelgrau verschieferten Hauptbau ein federleichtes, vollverglastes Treppen- und Foyerhaus vorsetzt, viel bei.” (FAZ, 11.10.06)
Glas
Die gesamte Treppenanlage besteht aus tragendem Glas, d.h. neben
den Stufen tragen auch die Glaswangen statisch voll mit. Lediglich
an der Ober- und der Unterseite der Wangen wurden zur Verstärkung
des Glases Stahl-Flachelemente angeordnet.
Die Wangen bestehen aus 3 x 12 mm ESG und sind über Lochleibungsverbindungen und Bolzen mit dem Stahl-Flachelementen verbunden. Weitere Bolzen verbinden die Glasstufen und Glaspodeste aus Vierfach-VSG 8/15/15/8 mm ESG mit den Glaswangen. Die Antritte aus VSG 2 x 10 mm ESG sind ebenso lokal über Bolzen mit den Treppenstufen verbunden. So trägt die gesamte Treppe in statischer Hinsicht als Trogquerschnitt, d.h. die Glasstufen und Antritte steifen die Wangen aus.

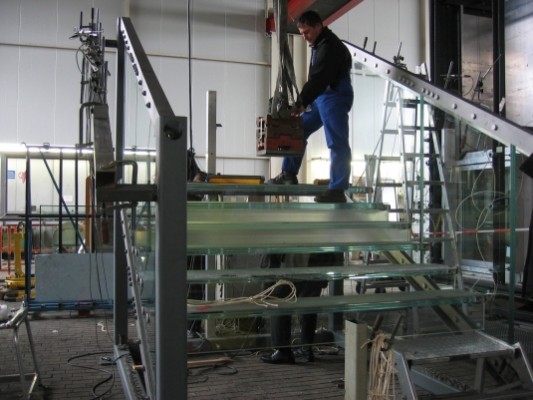

Die Deckscheiben der Treppenstufen und Podeste sind mit einer speziellen Ätzung versehen. Ursprünglich war geplant, die Verbindung zwischen Glas und Stahl-Flachelementen mit einer Reibverbindung auszuführen. Hierzu wurden sehr umfangreiche Versuche im Vorfeld durchgeführt. Aufgrund von Problemen in der Umsetzung vor Ort (große Bautoleranzen der Unterkonstruktion) wurde diese Verbindung dann in eine Lochleibungsverbindung umgeplant, die ebenso experimentell abgesichert wurde. Zusätzlich wurden verschiedene Extrem-Belastungstests durchgeführt (vgl. Bild 4).
Bautafel
Architekten: Diamond and Schmitt Architects Inc., Toronto
Projektbeteiligte: HalcrowYolles Engineers, Toronto (Tragwerksplanung); Josef Gartner, Gundelfingen (Ausführung); Schlaich Bergermann und Partner, Stuttgart (Peer Review), Goldschmidt Fischer und Partner (Ingenieurtechnische Kontrolle; PCL Construction Group (Projektabwicklung)
Bauherr: Canadian Opera / J.P. Bickell Foundation
Fertigstellung: 2006
Standort: Toronto Opera, Four Seasons Center for Performing Arts, Toronto/Kanada
Bildnachweis: K. Iee (1) HalcrowYolles, Toronto/Kanada (2,3), Jens Schneider, Weiterstadt (4)
