Bürogebäude U15 in Mailand

Faltwerk aus Lochblechen in warmen Braun- und Kupfertönen

Rund zehn Kilometer südwestlich des Mailänder Stadtzentrums liegt Milano Fiori, direkt an der Autobahn nach Genua. Als Teil der Gemeinde Assago entsteht hier seit 2007 ein neues Gewerbezentrum, dessen Masterplan das vormalige Büro Erick van Egeraat Associates erstellte. Auf insgesamt 218.000 m² soll dem wachsenden Bedarf nach qualitativ hochwertigen, aber bezahlbaren Wohn- und Arbeitsflächen rund um die italienische Metropole entsprochen werden. Eines der Bürohäuser im Norden des Areals nennt sich U15, entworfen wurde es von Cino Zucchi Architekten.

Gallerie

Der knapp 30 Meter hohe Stahlbeton-Skelettbau erstreckt sich mit einer Fläche von rund 10.500 m² auf acht Etagen. Die organisch geschwungenen Grundrisse lassen an zwei Flügel denken, die im Norden miteinander verwachsen sind – dort befindet sich auch der gemeinsame Erschließungskern. Nach Süden teilt sich die amöbenhafte Form in einen östlichen und einen westlichen Flügel.

Während in den beiden Untergeschossen vorwiegend Parkplätze und Nebenräume untergebracht sind, beinhaltet das ringsum verglaste Erdgeschoss öffentliche Funktionen wie Empfang und Cafeteria. In den oberen Etagen sind entlang der Ost- und Westfassade Arbeits- und Besprechungsräume angeordnet, die mittleren Zonen hingegen sind weitgehend offen konzipiert und lassen sich als Bürolandschaft flexibel gestalten. Den oberen Abschluss bildet ein zurückversetztes, silbern verkleidetes Technikgeschoss mit umlaufender Dachterrasse.

Sonnenschutz
Die mehrschichtige Gebäudehülle in vier verschiedenen, warmen Brauntönen erzeugt ein markantes Erscheinungsbild – die Fassade erscheint vertikal stark zerklüftet. Fensterbänder und Brüstungselemente aus eloxierten Aluminium-Paneelen bilden die hintere Ebene, 30 Zentimeter davor umgibt ein unregelmäßiges Faltwerk aus Lochblechen das gesamte Bürohaus.

Die Bleche sind 1,86 Meter hoch, stehen rechtwinkelig zur Fassade und sind unterschiedlich, teilweise mehrfach gefaltet: einige U-förmig, andere V- oder W-förmig. Sie dienen als außenliegender, feststehender Sonnenschutz. Das Format, die Faltung und Perforation der Bleche sind dem Sonnenverlauf angepasst. Nach Norden weisen sie eine Tiefe von nur 20 cm auf; nach Osten, Westen und Süden variiert diese zwischen 20 und 50 cm. Die Größe der kreisrunden Perforationen ist von Blech zu Blech unterschiedlich und beträgt zwischen einem und drei Zentimetern Durchmesser. Eindringendes Sonnenlicht wird so gefiltert, der solare Wärmeeintrag verringert und die Innenräume verschattet.

Stellenweise befinden sich vor den Fensterbändern anstelle der Lochbleche feststehende Glasschwerter. Diese schließen bündig mit der äußeren Fassadenebene ab und gehören ebenfalls zum Sonnenschutzkonzept des Gebäudes: Ihre spezielle, leicht bläulich schimmernde Folienbeschichtung verändert den Transmissionsgrad der Verglasung – zwar dringt ein Großteil des Tageslichtes nach innen, die UV-Strahlung (Wärmestrahlung) wird jedoch weitgehend reflektiert. Dadurch heizen sich die Innenräume während der Sommermonate weniger auf.

Bautafel

Architekt: Cino Zucchi Architetti, Mailand
Projektbeteiligte: Gualini, Costa di Mezzate (Fassade und Sonnenschutz); Furiga Impianti, Besozzo (Technischer Ausbau); Cosmi, Palosco (Innenausbau); Schüco, Bielefeld (Fenster)
Bauherr: Milanofiori 2000, Mailand
Fertigstellung: 2011
Standort: Via Del Bosco Rinnovato, Assago bei Mailand
Bildnachweis: Cino Zucchi Architetti, Mailand

Fachwissen zum Thema

Sonnenblenden aus Travertin umhüllen das E-Science Lab der ETH Zürich auf dem Hönggerberg

Sonnenblenden aus Travertin umhüllen das E-Science Lab der ETH Zürich auf dem Hönggerberg

Arten und Formen

Feststehender Sonnenschutz außen

Beim feststehenden Sonnenschutz wird zwischen Systemen unterschieden, die sich aus der Kubatur bzw. dem Volumen des Baukörpers...

Gläserner Sonnenschutz des Telefonica-Gebäudes in Madrid

Gläserner Sonnenschutz des Telefonica-Gebäudes in Madrid

Materialien

Glas und Metall

Im Gegensatz zu den Materialien Beton, Stein und Holz arbeiten die Werkstoffe Glas und Metall häufig mittels ihrer physikalischen...

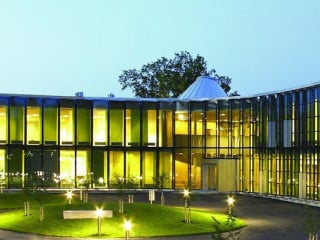

Sonnenschutzglas an einem Schulgebäude in Finnland

Sonnenschutzglas an einem Schulgebäude in Finnland

Verglasungen

Sonnenschutzglas

Vor allem im Sommer soll Sonnenschutzglas das Aufheizen der Räume hinter verglasten Flächen verhindern oder zumindest verzögern....

Bauphysik

Transmissionsgrad

Der Transmissionsgrad ist definiert als der Anteil der Strahlung, der von einem transparenten Bauteil durchgelassen wird.Strahlung...

Objekte zum Thema

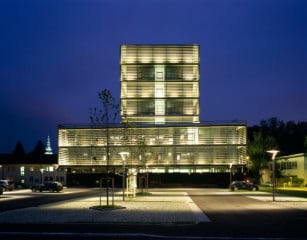

Nachts sind die horizontalen Lamellen meist geöffnet und gewähren Einblicke ins Innere des Gebäudes

Nachts sind die horizontalen Lamellen meist geöffnet und gewähren Einblicke ins Innere des Gebäudes

Büro /​ Verwaltung

Bezirksgericht in Klagenfurt/A

Soll ein Gebäude Offenheit und Transparenz vermitteln, ist oftmals eine Architektur mit hohem Verglasungsanteil gewünscht. Dem...

Die neue Sporthalle des Collegio Salesiano San Juan Bosco überdacht eine Fläche von 1.550 m²

Die neue Sporthalle des Collegio Salesiano San Juan Bosco überdacht eine Fläche von 1.550 m²

Freizeit /​ Sport

Sporthalle in Barakaldo

Im Norden der iberischen Halbinsel, rund zehn Kilometer von Bilbao und fünf Kilometer von der Küste des Golfs von Biskaya...

Ansicht von der Straße nach Westen

Ansicht von der Straße nach Westen

Wohnen

Wohngebäude in Darmstadt

Unmittelbar am stark befahrenen Donnersbergring liegt das Haus A als einer von fünf Baukörpern einer Wohnanlage im Darmstädter...

Der terrassierte Außenbereich

Der terrassierte Außenbereich

Wohnen

Wohnhaus in Stuttgart

Im Stuttgarter Westen liegt in Halbhöhenlage am Kornberg ein Einfamilienwohnhaus, das die Architekten Blocher Blocher Partners für...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Sonnenschutz sponsored by:
MHZ Hachtel GmbH & Co. KG
Kontakt: 0711 / 9751-0 | info@mhz.de
Zum Seitenanfang

Für die französische Kleinstadt Laval entwarfen Périphériques Marin + Trottin Architectes ein metallisch schimmerndes Büro- und Geschäftshaus.

Für die französische Kleinstadt Laval entwarfen Périphériques Marin + Trottin Architectes ein metallisch schimmerndes Büro- und Geschäftshaus.

Büro /​ Verwaltung

Büro- und Geschäftshaus in Laval

Hülle aus gekreuzten Aluminiumelementen

Eine wahrhaftige neue Landmarke ist der von Ateliers Jean Nouvel geplante Büroturm La Marseillaise in der Namenspatronin Marseille

Eine wahrhaftige neue Landmarke ist der von Ateliers Jean Nouvel geplante Büroturm La Marseillaise in der Namenspatronin Marseille

Büro /​ Verwaltung

Büroturm in Marseille

Sonnenschutzlamellen in provenzalischem Lokalkolorit

Mit der Firmenzentrale der Immobilienfirma C&P setzten die Architekten von Innocad in Graz ein Gebäude um, dessen Entwurf stark am Firmenlogo orientiert ist

Mit der Firmenzentrale der Immobilienfirma C&P setzten die Architekten von Innocad in Graz ein Gebäude um, dessen Entwurf stark am Firmenlogo orientiert ist

Büro /​ Verwaltung

Firmenzentrale in Graz

Fassadenmarkisen im Betonskelett

Futuristisch elegant wirkt die neue Firmenzentrale des Stromkonzerns Energias de Portugal in Lissabon (von Süden)

Futuristisch elegant wirkt die neue Firmenzentrale des Stromkonzerns Energias de Portugal in Lissabon (von Süden)

Büro /​ Verwaltung

Hauptsitz Energias de Portugal in Lissabon

Weiße Finnen in variierender Tiefe schützen vor Südwestsonne

Für den Kosmetikgiganten Amorepacifik haben David Chipperfield Architects in Seoul die neue Firmenzentrale geplant

Für den Kosmetikgiganten Amorepacifik haben David Chipperfield Architects in Seoul die neue Firmenzentrale geplant

Büro /​ Verwaltung

Firmenzentrale Amorepacific in Seoul

Vertikale Aluminiumlamellen in vier Profilgrößen

Etwas erhöht liegt das Verwaltungsgebäude des Energieversorgers Enervie in der Nähe von Hagen

Etwas erhöht liegt das Verwaltungsgebäude des Energieversorgers Enervie in der Nähe von Hagen

Büro /​ Verwaltung

Verwaltungszentrale der Enervie in Hagen

Lichtfilter aus sonnenstandsgführten Aluminiumlamellen

Der Leichtbau aus Holz und Glas steht auf einer leichten Anhöhe (Südseite)

Der Leichtbau aus Holz und Glas steht auf einer leichten Anhöhe (Südseite)

Büro /​ Verwaltung

Ausstellungs- und Schulungszentrum in Obernai

Rollläden, Raffstore und Textilscreens als Sicht- und Sonnenschutz

Von Norden: Neben dem herausgestellten Treppenhaus befindet sich der Eingang

Von Norden: Neben dem herausgestellten Treppenhaus befindet sich der Eingang

Büro /​ Verwaltung

Büro- und Wohnhaus in Stuttgart

Sanierung eines Verwaltungsgebäudes der 1960er-Jahre

Das neue Gerichtsgebäude steht exponiert als 40 Meter hoch aufragender Solitär auf quadratischem Grundriss, maßstabslos, abstrakt, mit einer flirrenden Oberfläche

Das neue Gerichtsgebäude steht exponiert als 40 Meter hoch aufragender Solitär auf quadratischem Grundriss, maßstabslos, abstrakt, mit einer flirrenden Oberfläche

Büro /​ Verwaltung

Gerichtsgebäude in Salt Lake City

Flirrendes Fassadenkleid aus vertikalen Aluminiumlamellen

Dreigeschossige, gläserne Brücken zwischen den Gebäuderiegeln dienen der internen Verbindung

Dreigeschossige, gläserne Brücken zwischen den Gebäuderiegeln dienen der internen Verbindung

Büro /​ Verwaltung

Firmenzentrale der Lalux-Versicherung in Leudelingen

Raffstore und feststehende Lamellen in Gold-, Braun- und Bronzetönen

Das Gebäude aus dem Jahr 1865 befindet sich in der Reinhardtstraße in Berlin-Mitte

Das Gebäude aus dem Jahr 1865 befindet sich in der Reinhardtstraße in Berlin-Mitte

Büro /​ Verwaltung

Sanierter Gründerzeitbau in Berlin-Mitte

Außenrollos aus lichtdurchlässigem Glasfasergewebe

Je eine schmale, gebäudehohe Öffnung markiert den Eingang an beiden Flügeln des L-förmigen Gebäudes

Je eine schmale, gebäudehohe Öffnung markiert den Eingang an beiden Flügeln des L-förmigen Gebäudes

Büro /​ Verwaltung

Bürogebäude in Luxemburg-Kirchberg

Goldene Horizontal-Klappläden und weiße Fallarmmarkisen

Ansicht von Südwesten: Das ringsum verglaste Erdgeschoss beinhaltet öffentliche Funktionen

Ansicht von Südwesten: Das ringsum verglaste Erdgeschoss beinhaltet öffentliche Funktionen

Büro /​ Verwaltung

Bürogebäude U15 in Mailand

Faltwerk aus Lochblechen in warmen Braun- und Kupfertönen

Der Zugang zur Zentrale erfolgt über einen großen Vorplatz im Südosten

Der Zugang zur Zentrale erfolgt über einen großen Vorplatz im Südosten

Büro /​ Verwaltung

Verwaltungsgebäude des Energiekonzerns Eon in Salzgitter

Bewegtes Fassadenspiel aus rostroten Streckmetall-Lamellen

Der Haupteingang ist klar erkennbar, hier bildet das Textilgewebe eine Art Vordach

Der Haupteingang ist klar erkennbar, hier bildet das Textilgewebe eine Art Vordach

Büro /​ Verwaltung

Unternehmenszentrale in Barcelona

Gläserne Kugel mit Textilhülle

Das Gebäude öffnet sich an seinen Schmalseiten nach Westen und Osten

Das Gebäude öffnet sich an seinen Schmalseiten nach Westen und Osten

Büro /​ Verwaltung

Once Building in Buenos Aires/ARG

Fein perforierte, weiße Senkrechtmarkisen mit Vinylbeschichtung

Das Bürogebäude befindet sich nah am Fluss Mur

Das Bürogebäude befindet sich nah am Fluss Mur

Büro /​ Verwaltung

Bürogebäude in Graz/A

Anthrazitfarbene Raffstore vor verspiegelten Fenstern

Nachts sind die horizontalen Lamellen meist geöffnet und gewähren Einblicke ins Innere des Gebäudes

Nachts sind die horizontalen Lamellen meist geöffnet und gewähren Einblicke ins Innere des Gebäudes

Büro /​ Verwaltung

Bezirksgericht in Klagenfurt/A

Sonnenschutzlamellen aus hellbronze eloxiertem Alu-Lochblech

Das Gebäude liegt direkt neben Gleisanlagen

Das Gebäude liegt direkt neben Gleisanlagen

Büro /​ Verwaltung

Bürogebäude in Vevey

Verspiegelte Fenster, Raffstore und Vorhänge

Das Bürogebäude Q1 mit den großen Panoramafenstern

Das Bürogebäude Q1 mit den großen Panoramafenstern

Büro /​ Verwaltung

Firmenzentrale ThyssenKrupp in Essen

Diagonal öffenbare Sonnenschutzelemente aus Edelstahl

Auffälligstes Merkmal der Sparkasse ist ihr riesiges Dach

Auffälligstes Merkmal der Sparkasse ist ihr riesiges Dach

Büro /​ Verwaltung

Bankgebäude in Middelfart

Blendfreies Licht durch Oberlicht-Prismen

Metallgewebe umhüllt das Tagungs- und Kongresszentrum

Metallgewebe umhüllt das Tagungs- und Kongresszentrum

Büro /​ Verwaltung

Tagungszentrum in Tripolis/LAR

Bronzefarbene Hülle aus Edelstahlgewebe

Das weiß wirkende Gebäude spielt mit der Kubatur von Schiffsmotiven

Das weiß wirkende Gebäude spielt mit der Kubatur von Schiffsmotiven

Büro /​ Verwaltung

Firmenzentrale in Hamburg

Sonnenschutzglas mit vorgespannter Kunststoffhülle

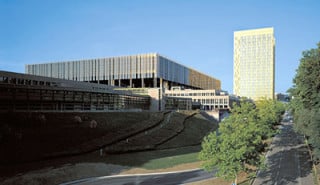

Gesamtanlage

Gesamtanlage

Büro /​ Verwaltung

Europäischer Gerichtshof in Luxemburg

Goldene Hülle aus Aluminiumdraht

Mehr als 40.000 m² Sonnenschutzglas sorgen für gutes Klima und Blickschutz in den drei Türmen

Mehr als 40.000 m² Sonnenschutzglas sorgen für gutes Klima und Blickschutz in den drei Türmen

Büro /​ Verwaltung

Fusionopolis in Singapur/SGP

Sonnenschutzverglasung mit Siebdruckmuster

Innenhof des Amtsgerichts Oranienburg mit 146 Schiebeläden in Größen von 2,70 bis 3,80 Metern

Innenhof des Amtsgerichts Oranienburg mit 146 Schiebeläden in Größen von 2,70 bis 3,80 Metern

Büro /​ Verwaltung

Amtsgericht Oranienburg

146 farbige Schiebeläden aus Aluminium

Erweiterung der Hauptverwaltung durch Verdoppelung eines bestehenden Baukörpers

Erweiterung der Hauptverwaltung durch Verdoppelung eines bestehenden Baukörpers

Büro /​ Verwaltung

Erweiterung der Hauptverwaltung Gelsenwasser in Gelsenkirchen

Retroreflektierende Jalousien und Lüftungskiemen

Das Bürohaus hat die Form eines Parallelogramms

Das Bürohaus hat die Form eines Parallelogramms

Büro /​ Verwaltung

Bürogebäude Dockland in Hamburg

Lamellenraffstores für blendfreies Licht

Hingucker im umstrukturierten Poblenou, dem Sektor 22@: Das Indra Bürogebäude

Hingucker im umstrukturierten Poblenou, dem Sektor 22@: Das Indra Bürogebäude

Büro /​ Verwaltung

Bürohochhaus in Barcelona/E

Gewebe aus rostfreiem Stahl

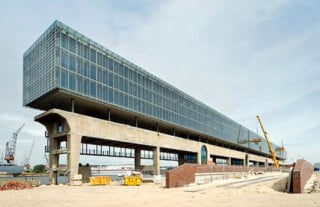

Außenansicht des Bürokomplexes am Amsterdamer Hafen
