Low-E-Glas

Um Energieverluste über Fenster und Fassaden zu minimieren, werden heute standardmäßig sogenannte Low-E-Gläser eingesetzt. Low-E-Glas ist die Abkürzung für Low-Emissivity-Glas (= niedrige Wärmeabstrahlung) und bezeichnet ein Isolierglas, auf das eine hauchdünne Metallschicht von etwa 100 nm aufgebracht wird. Diese reduziert den Emissionsgrad der Verglasung und dient als Wärme- und/oder Sonnenschutzschicht. Der Aufbau der Beschichtung sowie ihre technischen und optischen Eigenschaften können je nach Schichtart unterschiedlich sein.

Die Beschichtungen können entweder als pyrolytische Zinnoxidschichten (Emissionsgrad ca. ε = 0,2) während des Herstellungsprozesses auf die Floatglasscheibe aufgebracht werden (Hardcoating) oder im Magnetron-Sputter-Verfahren in mehreren übereinanderliegenden Schichten nach dem Herstellungsprozess (Softcoating). Beide Verfahren lassen kurzwellige Strahlung hindurch und reflektieren die langwellige Infrarotstrahlung. Letztere sind deutlich effizienter (Emissionsgrad ca. ε = 0,03).

Gallerie

Typischer Aufbau einer Low-e-Beschichtung

Bild: Sebastian Schula, TU Darmstadt - Institut für Werkstoffe und Mechanik im Bauwesen

01|03

Funktionsschema eines Isolierglases mit Low-E-Beschichtung

Bild: Saint-Gobain Glass, Aachen

02|03

Low-E-Glas an einem Geschäftsgebäude

Bild: Saint-Gobain Glass, Aachen

03|03

Fachwissen zum Thema

Magnetron-Beschichtungsanlage

Bild: Interpane Glas Industrie, Lauenförde

Glasbearbeitung

Beschichtungen von Glas

Beschichtungen auf Glasoberflächen werden in Dünnfilm- und Dickfilmschichten unterteilt. Während erstere Schichtdicken von < 1µm...

Dreifach-Isolierverglasung kam im Überkopfbereich und für die Fassaden der VHV-Versicherung in Hannover zum Einsatz.

Bild: Christoph Seelbach für Saint-Gobain Glass, Aachen

Funktionsgläser

Isolierglas

Was sind die Eigenschaften von Isoliergläsern, welche Anforderungen müssen sie erfüllen und welche Rolle spielen Randverbund und Scheibenzwischenraum?

Sonnenschutzverglasung der Aachen Münchener Versicherung in Aachen (Kadawittfeldarchitektur, Aachen)

Bild: Christoph Seelbach Fotografie für Saint-Gobain Glass, Aachen

Bauphysik

Sonnenschutz: Sonnenschutzgläser

Verglasungen mit Low-E-Beschichtungen aus Edelmetallen sorgen für eine hohe Lichttransmission bei zugleich reduzierter Gesamtenergiedurchlässigkeit.

Thermografie-Aufnahme einer Altbaufassade, deutlich erkennbar sind die roten Stellen in den Fensterbereichen

Bild: Verband privater Bauherren / Regionalbüro Emsland, Dipl.-Ing J. Deeters, Meppen

Bauphysik

Wärmeschutz: Wärmefluss durch Isolierglas

Aus wärmetechnischer Sicht sind Glasflächen die Schwachstellen eines Gebäudes. Im Vergleich zu früher konnte die Wärmedämmung von...

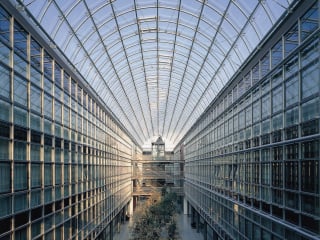

Wärmedämmung mit Glas? Das funktioniert, wenn Isolierverglasungen mit einer sogenannten low-e-Beschichtung ausgestattet sind.
