Glasvorbau am Bahnhof Straßburg/F

Gebogene Hülle aus kaltlaminierten Glasscheiben

Nach einem Entwurf des Berliner Architekten Johann Eduard Jacobsthal entstand zwischen 1878 und 1883 der Straßburger Bahnhof. Im Zuge der Neugestaltung des ehemals tristen Vorplatzes wurde auch ein neuer Glasvorbau errichtet. Er hat die Aufgabe, den eigentlichen Bahnhof mit der umgebenden Infrastruktur, bestehend aus Bus- und Tramhaltestelle, einer Tief- und Fahrradgarage sowie den Taxihaltestellen zu verbinden. Die Erweiterung war im Hinblick auf die gestiegenen Passagierzahlen aufgrund einer neuen, schnellen Zugverbindung zwischen Paris und Straßburg nötig geworden.

Gallerie

Seitens des Bauherren sollte nicht nur die Substanz des historischen Bahnhof erhalten bleiben, zu berücksichtigen waren auch Kriterien hinsichtlich der Kosten, der Transparenz, der Ästhetik, der Pflege und der thermischen Effizienz. Diese Anforderungen führten schließlich zur Entscheidung für den gläsernen Vorbau. Die Planung übernahm der französische Architekt Jean-Marie-Duthilleul, der die komplexe tordierte Gebäudeoberfläche in Zusammenarbeit mit dem Ingenieurbüro RFR entwickelte. Diese besteht aus einem 120 m langen, in der Mitte 25 m hohen und an den Enden 8 m tiefen Glasdach. Aus Gründen des Denkmalschutzes und der Erdbebensicherheit ist es nicht an den Bestandsbau aus dem 19. Jahrhundert strukturell angeschlossen. In einer sanften Krümmung schiebt es sich vor den Altbau und überkragt dessen Rand.

Das Primärtragwerk der Glaskuppel besteht aus 16 gebogenen Hauptbögen, die in einem Abstand von 9 m angeordnet sind. Zwischen den Trägern sind radial, im Abstand von 4,5 m, horizontale Sekundärstreben, sogenannte Finkträger, angeordnet. Auf diesen sind vertikal verlaufende T-Profile aus Stahl mit Aluminiumauflagern montiert.

Glas
Etwa 6.000 m² misst die gesamte Hülle des Gebäudes. Sie setzt sich aus einzelnen gebogenen Glaselementen mit Abmessungen von 4,5 x 1,5 m in vier verschiedenen Biegeradien zusammen. Diese wurden kaltverformt laminiert hergestellt. Für den Biegeprozess wurden die zunächst ebenen Glasscheiben zu einem VSG-Element geschichtet und auf einem dem jeweiligen Radius entsprechenden Biegerahmen aus Stahl gelegt. An den kurzen Seiten wurde unter Zuhilfenahme von Traversen das Scheibenpaket kalt verformt und anschließend im Autoklaven gebacken. Durch diese spezielle Biegetechnik des Laminierens lassen sich die beim thermischen Biegen auftretenden Anisotropien vermeiden. Zudem erhält die gebogene Oberfläche eine homogene und ebene Erscheinung.

Der Glasaufbau setzt sich zusammen aus 6 mm starkem, thermisch vorgespanntem Weißglas mit doppeltem und deckungsgleichem Siebdruck in weiß und schwarz, dann folgt eine PVB-Folie mit integriertem Schutzfilm und dann eine ebenfalls thermisch vorgespannte 6 mm dicke Glasscheibe mit Low-E -Beschichtung. Durch die Bedruckung erhalten die Gläser eine weiße Außen- und eine schwarze Innenwirkung. Auf der Baustelle wurden die Glasscheiben an den vertikal verlaufenden T-Profile befestigt. In der Vertikalen wurden sie mit Pressleisten fixiert, die waagrechten Stöße sind lediglich nass verfugt und bewirken damit eine vertikale Struktur der Glashalle.

Bautafel

Architekten: Jean-Marie Duthilleul (AREP - Amenagement Recherche Poles d`Echanges), Paris
Projektbeteiligte: Didier Sinturel, Straßburg (Projektsteuerung); RFR, Paris (Tragwerksplanung); Francois Lagrange, Paris (Fassadenplaner); Seele, Gersthofen (Glasfassade)
Bauherr: Direction des Gares et de l’Escale (DDGE), Paris
Fertigstellung: 2007
Standort: 20 Place de la gare, Straßburg, Frankreich
Bildnachweis: Seele, Gersthofen (Fotografen: Matthias Reithmeier, Augsburg 1,4-6 und Dominik Obertreis, Althuette 7)

Fachwissen zum Thema

Magnetron-Beschichtungsanlage

Magnetron-Beschichtungsanlage

Glasbearbeitung

Beschichtungen von Glas

Beschichtungen auf Glasoberflächen werden in Dünnfilm- und Dickfilmschichten unterteilt. Während erstere Schichtdicken von < 1µm...

Die gläsernen Kegelstümpfe im Besucherzentrum des Joanneumviertels in Graz leiten großzügig Tageslicht in das Untergeschoss (eep Architekten)

Die gläsernen Kegelstümpfe im Besucherzentrum des Joanneumviertels in Graz leiten großzügig Tageslicht in das Untergeschoss (eep Architekten)

Glasbearbeitung

Gebogene/Gekrümmte Gläser

Gebogene Gläser können mithilfe verschiedener Biegetechniken hergestellt werden und kommen als Gestaltungselemente im Fassaden- und Innenausbau zum Einsatz.

Körper 1 (elastisch)

Körper 1 (elastisch)

Funktionsgläser

Thermisches Vorspannen von Glas

Beim thermischen Vorspannen wird das Glas homogen, d.h. über den Querschnitt konstant, auf eine Temperatur erwärmt, die etwa 100°C...

Aufbau von Verbundsicherheitsglas (VSG)

Aufbau von Verbundsicherheitsglas (VSG)

Funktionsgläser

Verbundsicherheitsglas (VSG)

Verbundsicherheitsglas (VSG) besteht aus mindestens zwei Flachglasscheiben, die mit einer elastischen, reißfesten...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
BauNetz Wissen Glas sponsored by:
Saint-Gobain Glass Deutschland
Zum Seitenanfang

Die polymorphe Capricornbrücke, entworfen von Supergelb Architekten, liegt im Düsseldorfer Medienhafen und verbindet als Formal eigenständiges Element die zwei sehr unterschiedlichen Gebäude der Firmenzentrale Uniper.

Die polymorphe Capricornbrücke, entworfen von Supergelb Architekten, liegt im Düsseldorfer Medienhafen und verbindet als Formal eigenständiges Element die zwei sehr unterschiedlichen Gebäude der Firmenzentrale Uniper.

Verkehr

Capricornbrücke in Düsseldorf

Dreidimensionales Brückenbauwerk mit formprägender SG-Verglasung

Das unterirdisch angelegte Fahrradparkhaus Strawinskylaan vom Rotterdamer Architekturbüro Wurck bietet 3.750 Fahrradstellplätze und reagiert damit auf das erhöhte Fahrradverkerhrsaufkommen in Amsterdam.

Das unterirdisch angelegte Fahrradparkhaus Strawinskylaan vom Rotterdamer Architekturbüro Wurck bietet 3.750 Fahrradstellplätze und reagiert damit auf das erhöhte Fahrradverkerhrsaufkommen in Amsterdam.

Verkehr

Fahrradparkhaus Strawinskylaan in Amsterdam

Filigrane Glasdachkonstruktion aus Verbundsicherheitsglas

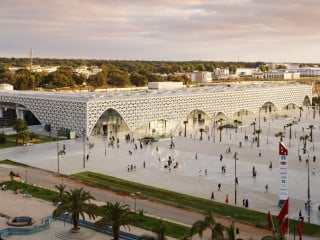

Der Bahnhof in Kenitra ist Teil der neuen Schnellfahrstrecke LGV von Tanger nach Kenitra.

Der Bahnhof in Kenitra ist Teil der neuen Schnellfahrstrecke LGV von Tanger nach Kenitra.

Verkehr

Schnellbahnhof in Kenitra

Dreiecksförmige Isolierverglasungen zwischen UHPC-Beton

Ein neuer Knotenpunkt unweit der Freihafenelbbrücke in Hamburg: Zur Anbindung an den öffentlichen Nahverkehr wurde die U-Bahn-Linie U4 bis zu den Elbbrücken verlängert und auf den S-Bahn-Linien S2/S31 eine neue S-Bahnhaltestelle realisiert.

Ein neuer Knotenpunkt unweit der Freihafenelbbrücke in Hamburg: Zur Anbindung an den öffentlichen Nahverkehr wurde die U-Bahn-Linie U4 bis zu den Elbbrücken verlängert und auf den S-Bahn-Linien S2/S31 eine neue S-Bahnhaltestelle realisiert.

Verkehr

U- und S-Bahnhof Elbbrücken in Hamburg

Korbbogenkonstruktion mit ausfachenden Verbundsicherheitsgläsern

Die vom Ingenieurbüro Werner Sobek geplante Überdachung des ZOB Esslingen mit ihrem geschwungenen Tragwerk aus Stahl

Die vom Ingenieurbüro Werner Sobek geplante Überdachung des ZOB Esslingen mit ihrem geschwungenen Tragwerk aus Stahl

Verkehr

Zentraler Omnibusbahnhof in Esslingen

Fliegender Teppich aus Stahl und Glas

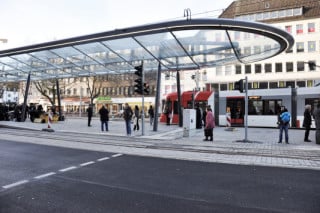

Errichtet wurde das Haltestellendach auf dem Mittelstreifen des Ostwalls zwischen der Neuen Linner und der Rheinstraße

Errichtet wurde das Haltestellendach auf dem Mittelstreifen des Ostwalls zwischen der Neuen Linner und der Rheinstraße

Verkehr

Haltestellenüberdachung Ostwall in Krefeld

Filigrane Tragkonstruktion mit gebogenem Glas

Als beleuchtetes Objekt wurde der U-Bahn-Zugang in das Konzept der Platzgestaltung integriert

Als beleuchtetes Objekt wurde der U-Bahn-Zugang in das Konzept der Platzgestaltung integriert

Verkehr

U-Bahn-Zugang am Willy-Brandt-Platz in Frankfurt

Absturzsichernde Verglasung mit permanentem Lastabtrag

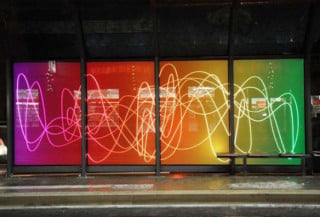

Die stadteinwärts gerichtete Haltestelle zeigt einen Farbverlauf in warmen Spektralfarben

Die stadteinwärts gerichtete Haltestelle zeigt einen Farbverlauf in warmen Spektralfarben

Verkehr

Straßenbahnhaltestelle Hochzoll Mitte in Augsburg

Grafisches Muster in farbigem Isolierglas

Außenansicht des Straßburger Bahnhofs

Außenansicht des Straßburger Bahnhofs

Verkehr

Glasvorbau am Bahnhof Straßburg/F

Gebogene Hülle aus kaltlaminierten Glasscheiben

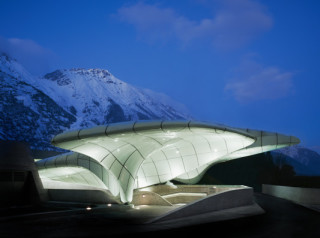

Station Hungerburg
