Neue Messe in Mailand/I

1,3 km langes, freigeformtes Glasdach

Gallerie

Anfang April 2005 wurde in Mailand in die neue Messe eröffnet. Geplant hat den gigantischen Komplex mit einer überdachten Ausstellungsfläche von 345.000 m² der italienische Architekt Massimiliano Fuksas.
Die Messe liegt auf dem Gelände der ehemaligen AGIP-Raffinerie Milano-Rho; prägendes Element der neuen Anlage ist ein 1,3 Kilometer langer, mit einem Glasdach überdachter Boulevard - der „Corso“, an dem sich Läden, Restaurants, Showrooms und Bars aufreihen. Die Überdachung besteht aus einer aufwändigen Glaskonstruktion, die sich wie ein transparentes Segel über dem Corso ein- und ausstülpt. Dieser Bereich soll nicht nur Messebesuchern, sondern allen Passanten offen stehen.

Auch die Messehallen selbst sind flexibel nutzbar: Neben den üblichen Produktpräsentationen sollen hier auch Kultur-, Musik- und Sportveranstaltungen stattfinden.
Die Hallen, die den „Corso“ flankieren, sollen mit ihren metallverkleideten, verspiegelten Fassaden dessen „Leben und Bilder reflektieren“ (Fuksas). Am Haupteingang steht das „Logo“, eine zweiachsig gekrümmte Freiformfläche, die wie ein Vulkan in die Höhe ragt und somit bereits von der Ferne als Wahrzeichen zu erkennen ist.

Glas

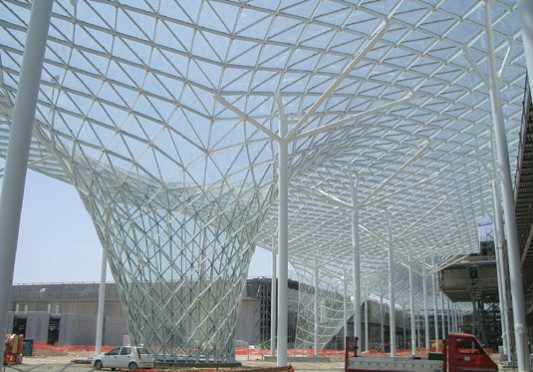

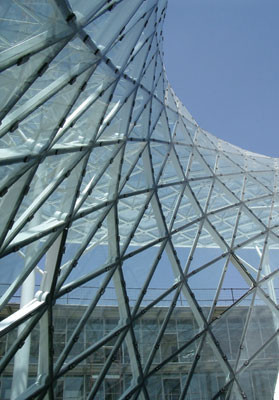

Das 1,3 km lange und ca. 30 m breite, freigeformte Glasdach, das so genannte "Vela" erschließt in der Hauptachse der Messe die einzelnen Hallen und nimmt die in Sichtweite befindlichen Alpen in seiner Formgebung wieder auf. Die Netze von "Vela" und "Logo" bestehen hauptsächlich aus Dreiecksmaschen, die aus Vierecksmaschen durch Einführung von Diagonalstäben entwickelt wurden. Durch die Optimierung der Freiformflächen durch Schlaich Bergermann und Partner und mit Hilfe der enormen Fertigungs- und Logistikfähigkeiten der Firma Mero konnte das Dach in Rekordzeit geplant, gefertigt und gebaut werden.

Zum Einsatz kamen Verbund-Sicherheitsglas aus teilvorgespanntem Glas (TVG 2 x 8 mm mit 0,76 mm PVB-Folie) für das "Vela" und Isolierglas aus heißgelagertem ESG (ESG-H, 8 mm, außen) und VSG aus TVG (2 x 6 mm mit 0,76 mm PVB-Folie, innen) für das "Logo".

Daten "Vela":

  • Glasfläche 47.000 m²
  • Fugenlänge 77 km
  • Anzahl der Scheiben 25000

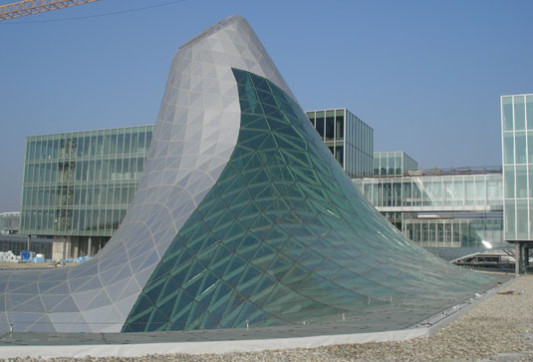

Daten "Logo":
  • Gesamtfläche Glas und Aluminium 4.300 m²
  • Fugenlänge 7 km
  • Anzahl der Scheiben und Alu-Paneele 2.300

Bautafel

Architekt: Massimiliano Fuksas, Rom/I + Paris/F
Projektbeteiligte: Schlaich Bergermann und Partner, Stuttgart (Tragwerksplanung); Mero TSK, Würzburg (Ausführung)
Bauherr: Nuovo Polo Fieristico S.c.r.l., Rom
Fertigstellung: April 2005
Standort: ehemaliges AGIP-Raffinerie Milano-Rho in Mailand
Bildnachweis: Schlaich Bergermann und Partner, Mero TSK
