Wir sind Fußball
Steinwolledämmung am Fußballmuseum in Dortmund
All jenen, die trotz Europameisterschaft noch immer nicht genug haben vom Fußball, können in Dortmund ganzjährig ihrer Leidenschaft frönen – und zwar im Deutschen Fußballmuseum. Direkt gegenüber dem Hauptbahnhof nach Plänen von HPP Architekten aus Düsseldorf errichtet, wird dort auf rund 7.000 Quadratmetern dem Mythos Fußball gehuldigt. Das Ausstellungskonzept stammt von der Berliner Agentur Triad und lautet „Wir sind Fußball". Auf zwei der insgesamt vier Ebenen können die Besucher den Verlauf eines Fußballspiels in allen Phasen hautnah erleben.
Gallerie
Von außen sieht der Neubau aus wie eine aufgeständerte Box mit keilförmigen Einschnitten an der Ost- und Westseite. Hinter der perforierten Metallfassade zeichnen sich große rote, gelbe, orangene und schwarze Flecken ab, die im Fußballlogo über dem Schriftzug mit dem Museumsnamen wieder auftrauchen. An der Stirnseite bietet eine riesiges LED-Feld Möglichkeiten der medialen Bespielung. Hinter der vorgehängten Metallfassade verbirgt sich ein Wärmedämmverbundsystem (WDVS) aus Steinwolle, das mit einem weißen Kratzputz versehen ist. Kernstück des Systems ist die 16 cm dicke Putzträgerplatte Coverrock II des Herstellers Rockwool mit einem Bemessungswert der Wärmeleitfähigkeit von 0,035 W/mK. Die weichere Klebeseite der zweischichtigen Platten ermöglicht ein exaktes Anpressen an den Bauuntergrund; die verdichtete und beschichtete Außenseite sorgt für eine gute Lastverteilung. Diese Seite wurde anschließend mit den farbig gestalteten Planen bespannt. Tragprofile, die durch die Dämmebene geführt wurden, dienen der vorgehängten Metallfassade als Unterkonstruktion.

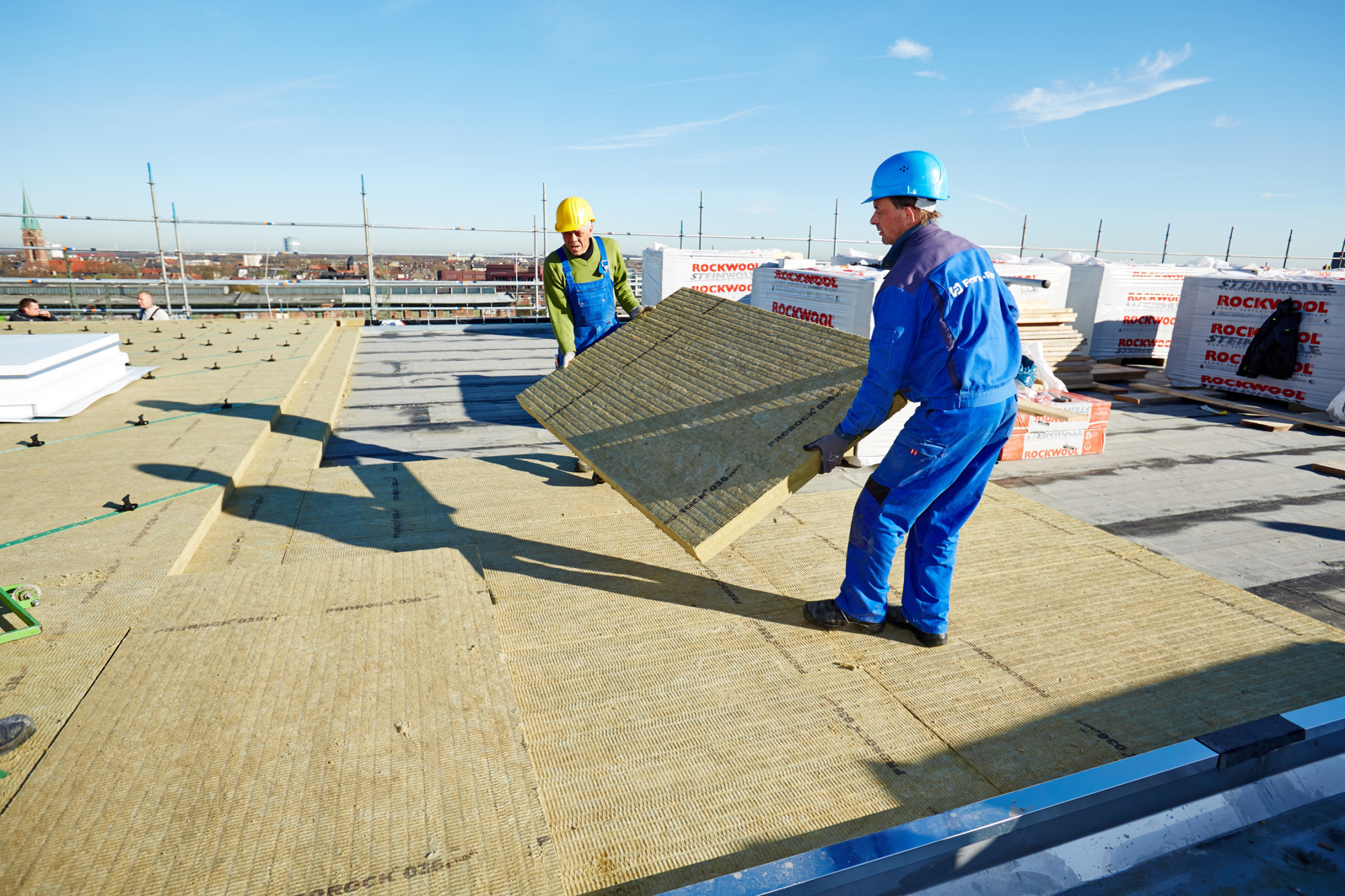

Das knapp 2.000 Quadratmeter große Museumsdach, das sich aus
zwei Flächen zusammensetzt, von denen die eine flach, die andere um
18° geneigt ist, wurde ebenfalls mit Steinwolle von Rockwool
gedämmt. Basis der Dachkonstruktion bilden Stahltrapezprofile. Auf
ihnen wurde zuerst eine kaltselbstklebende
Elastomerbitumen-Dampfsperrbahn verlegt, darauf die Prorock
genannten Steinwolleplatten des Dämmsystems Prodach in zwei
Lagen im Versatz. Die erste Lage ist 10 cm dick, die zweite 8 cm.
Vorteile der Steinwolledämmplatten sind die niedrige
Wärmeleitfähigkeit von 0,036 W/mK, die sofortige Begehbarkeit nach
der Montage sowie die Einstufung als nicht brennbarer Baustoff der
Klasse A1 gemäß DIN 4102 Brandverhalten von Baustoffen
und Bauteilen. Dazu kommt, dass die Dämmschicht nur punktuell
von wenigen Systembefestigern durchdrungen wird, was in der Folge
zu einer weitgehenden Minimierung von Wärmebrücken führt. Die Befestigung der
Metalleindeckung erfolgte auf speziellen, in die
Dämmstoffoberfläche eingelassenen Schienen, die exakt nach
Verlegeplan montiert wurden.
