Haus Hoinka in Pfaffenhofen
Flexibles Wohnen mit Strohdämmung
Prägend für Pfaffenhofen, ein Dorf im Landkreis Heilbronn, ist die idyllische Ortsmitte mit Kirche und Fachwerkhäusern aus dem 16. und 17. Jahrhundert. Das neue Haus Hoinka folgt mit seiner Kubatur dem Vertrauten und zeigt zugleich vielfältige Möglichkeiten nachhaltigen Bauens. Geplant wurde das 2023 fertiggestellte Wohnhaus vom Stuttgarter Architekturbüro Atelier Kaiser Shen.
Gallerie
Das Haus Hoinka verfügt über eine Strohballendämmung. Entworfen hat es das Architekturbüro Atelier Kaiser Shen.
Bild: Brigida González
01|31
Die strohgedämmten Wohngeschosse lagern auf vier Stützen und einer kreuzförmigen Wand aus Beton.
Bild: Brigida González
02|31
Derart angehoben befindet sich die Stroh-Holz-Konstruktion in sicherem Abstand zu Bodenfeuchte und Spritzwasser.
Bild: Brigida González
03|31
Das offene Erdgeschoss kann weiter ausgebaut werden, so wie an dieser Ecke.
Bild: Brigida González
04|31
In der Mitte des Gebäudes befindet sich ein solider Kern mit zwei Treppen.
Bild: Brigida González
05|31
Im ersten Obergeschoss bilden vier der gleichgroßen Räume eine flurlose Enfilade.
Bild: Brigida González
08|31
Im Dachgeschoss erhellen zwei breite Oberlichtstreifen die Räume mit Tageslicht.
Bild: Brigida González
10|31
Die Fichtenholzverkleidung blieb in der zum Garten gerichteten Wohneinheit naturbelassen.
Bild: Brigida González
11|31
In der zur Dorfmitte gerichteten Wohnung sind Fichtenholzverkleidung und Lehmputz weiß.
Bild: Brigida González
12|31
Durch die Verschachtelung bieten die Maisonettes Ausblicke in vier Himmelsrichtungen.
Bild: Brigida González
13|31

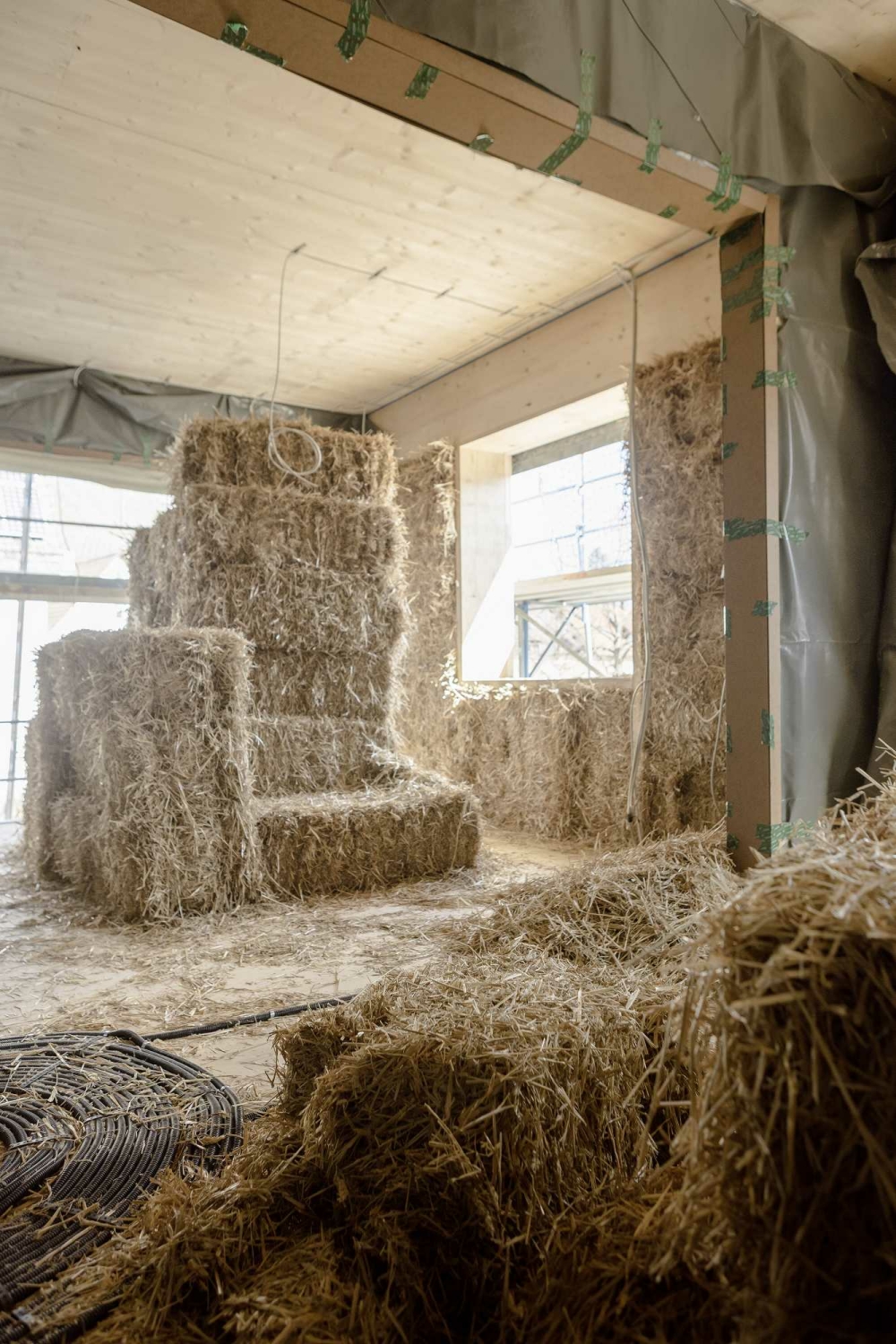

Die Strohballendämmung wurde in eine Holzkonstruktion gedrückt.
Bild: Atelier Kaiser Shen, Stuttgart
14|31
Auf den ersten Blick nicht ersichtlich ist, dass sich hinter der Holzfassade eine Strohballendämmung und ein Innenputz aus Lehm verbergen. Die natürlichen, wieder trennbaren und weiterverwendbaren Materialien hatte sich der Bauherr gewünscht, der selbst als Bauphysiker und Energieberater tätig ist. Für Boden, Decke, Dach und Wand kam die Stroh-Lehm-Kombination zum Einsatz. Lange bewährte Bauweisen leben hier wieder auf und machen das Gebäude zu einem Musterhaus für das Bauen mit Stroh.
Integration ins Dorfbild
Der aufgeständerte und holzverkleidete Baukörper wirkt bei geschlossenen Fensterläden monolithisch, was den Gegensatz zum offenen Erdgeschoss noch unterstreicht. Das Gebäude passt sich mit Abmessungen von 12 x 18 m, einer Firsthöhe von 14 m und einem steilen Satteldach problemlos in die Nachbarschaft ein. Mit Ausnahme der beiden Balkontüren verfügen alle Fenster im Obergeschoss über das gleiche Format. Das Dach ist vollflächig mit Photovoltaik-Modulen gedeckt, die gleichzeitig die wasserführende Schicht der Dachkonstruktion bilden. Zwei breite Fensterbänder dicht über dem Kniestock lassen Tageslicht in die oberen Wohnungen.
Gallerie
Das Haus Hoinka verfügt über eine Strohballendämmung. Entworfen hat es das Architekturbüro Atelier Kaiser Shen.
Bild: Brigida González
01|31
Die strohgedämmten Wohngeschosse lagern auf vier Stützen und einer kreuzförmigen Wand aus Beton.
Bild: Brigida González
02|31
Derart angehoben befindet sich die Stroh-Holz-Konstruktion in sicherem Abstand zu Bodenfeuchte und Spritzwasser.
Bild: Brigida González
03|31
Das offene Erdgeschoss kann weiter ausgebaut werden, so wie an dieser Ecke.
Bild: Brigida González
04|31
In der Mitte des Gebäudes befindet sich ein solider Kern mit zwei Treppen.
Bild: Brigida González
05|31
Im ersten Obergeschoss bilden vier der gleichgroßen Räume eine flurlose Enfilade.
Bild: Brigida González
08|31
Im Dachgeschoss erhellen zwei breite Oberlichtstreifen die Räume mit Tageslicht.
Bild: Brigida González
10|31
Die Fichtenholzverkleidung blieb in der zum Garten gerichteten Wohneinheit naturbelassen.
Bild: Brigida González
11|31
In der zur Dorfmitte gerichteten Wohnung sind Fichtenholzverkleidung und Lehmputz weiß.
Bild: Brigida González
12|31
Durch die Verschachtelung bieten die Maisonettes Ausblicke in vier Himmelsrichtungen.
Bild: Brigida González
13|31
Die Strohballendämmung wurde in eine Holzkonstruktion gedrückt.
Bild: Atelier Kaiser Shen, Stuttgart
14|31
Aus zwei mach vier
Hinter seiner einfachen Grundform verbirgt das Gebäude ein flexibles, verschachteltes Doppelwohnhaus. Das ist bereits von außen erkennbar, anhand der variierenden Brettbreiten der Weißtannenverschalung. Die beiden je 160 m2 großen Maisonette-Wohnungen werden jeweils durch eine einläufige Treppe erschlossen. Im ersten Obergeschoss ist das Gebäude in Längsrichtung geteilt, während die Teilung im Geschoss darüber in Querrichtung erfolgt. Dadurch sind die Wohneinheiten verschränkt und verfügen zugleich über Fenster in vier Himmelsrichtungen.
Gallerie
Das Haus Hoinka verfügt über eine Strohballendämmung. Entworfen hat es das Architekturbüro Atelier Kaiser Shen.
Bild: Brigida González
01|31
Die strohgedämmten Wohngeschosse lagern auf vier Stützen und einer kreuzförmigen Wand aus Beton.
Bild: Brigida González
02|31
Derart angehoben befindet sich die Stroh-Holz-Konstruktion in sicherem Abstand zu Bodenfeuchte und Spritzwasser.
Bild: Brigida González
03|31
Das offene Erdgeschoss kann weiter ausgebaut werden, so wie an dieser Ecke.
Bild: Brigida González
04|31
In der Mitte des Gebäudes befindet sich ein solider Kern mit zwei Treppen.
Bild: Brigida González
05|31
Im ersten Obergeschoss bilden vier der gleichgroßen Räume eine flurlose Enfilade.
Bild: Brigida González
08|31
Im Dachgeschoss erhellen zwei breite Oberlichtstreifen die Räume mit Tageslicht.
Bild: Brigida González
10|31
Die Fichtenholzverkleidung blieb in der zum Garten gerichteten Wohneinheit naturbelassen.
Bild: Brigida González
11|31
In der zur Dorfmitte gerichteten Wohnung sind Fichtenholzverkleidung und Lehmputz weiß.
Bild: Brigida González
12|31
Durch die Verschachtelung bieten die Maisonettes Ausblicke in vier Himmelsrichtungen.
Bild: Brigida González
13|31
Die Strohballendämmung wurde in eine Holzkonstruktion gedrückt.
Bild: Atelier Kaiser Shen, Stuttgart
14|31
Die Wohnungen setzen sich jeweils aus acht gleichwertigen Räumen zusammen, mit einer Grundfläche von ca. 4 x 4 m. Im ersten Obergeschoss reihen sich vier von ihnen in Längsrichtung auf und bilden eine Enfilade mit Flügeltüren oder offenen Durchgängen. Im Dachgeschoss gruppieren sich die übrigen vier um einen kompakten Flur herum. Je nach Bedarf lassen sich die Räume als Küche, Schlaf-, Wohn- oder Esszimmer einrichten. Lediglich die Bäder und WCs sind aufgrund der Installationen fest verortet. Darüber hinaus können die Maisonettewohnungen auch geschossweise in zwei übereinander liegende Einheiten geteilt werden. Dabei werden die an den Treppen befindlichen Zimmer- zu Wohnungstüren.
Ohne größere bauliche Maßnahmen ist es also möglich, das Gebäude den sich ändernden Lebensumständen der Bewohner*innen anzupassen. Es ist etwa vorstellbar, dass nach dem Auszug der Kinder ein Geschoss weiterhin von den Eltern bewohnt wird, während sie das andere untervermieten. Die beiden Architekten bezeichnen ihr Konzept als „unfertiges Haus“. Inspiration für die nutzungsoffene Struktur waren unter anderem die Cité Verticale in Casablanca, geplant von Georges Candilis, Shadrach Woods und Victor Bodiansky. Den 1952 fertiggestellten Wohnblock eigneten sich die Bewohner*innen sukzessive an, indem sie die Innenräume und Loggien in Eigenregie mehrfach um- und ausbauten.
Gallerie
Das Haus Hoinka verfügt über eine Strohballendämmung. Entworfen hat es das Architekturbüro Atelier Kaiser Shen.
Bild: Brigida González
01|31
Die strohgedämmten Wohngeschosse lagern auf vier Stützen und einer kreuzförmigen Wand aus Beton.
Bild: Brigida González
02|31
Derart angehoben befindet sich die Stroh-Holz-Konstruktion in sicherem Abstand zu Bodenfeuchte und Spritzwasser.
Bild: Brigida González
03|31
Das offene Erdgeschoss kann weiter ausgebaut werden, so wie an dieser Ecke.
Bild: Brigida González
04|31
In der Mitte des Gebäudes befindet sich ein solider Kern mit zwei Treppen.
Bild: Brigida González
05|31
Im ersten Obergeschoss bilden vier der gleichgroßen Räume eine flurlose Enfilade.
Bild: Brigida González
08|31
Im Dachgeschoss erhellen zwei breite Oberlichtstreifen die Räume mit Tageslicht.
Bild: Brigida González
10|31
Die Fichtenholzverkleidung blieb in der zum Garten gerichteten Wohneinheit naturbelassen.
Bild: Brigida González
11|31
In der zur Dorfmitte gerichteten Wohnung sind Fichtenholzverkleidung und Lehmputz weiß.
Bild: Brigida González
12|31
Durch die Verschachtelung bieten die Maisonettes Ausblicke in vier Himmelsrichtungen.
Bild: Brigida González
13|31
Die Strohballendämmung wurde in eine Holzkonstruktion gedrückt.
Bild: Atelier Kaiser Shen, Stuttgart
14|31
Solide, doch offene Basis
Die Obergeschosse des Wohnhauses ruhen auf einem großen Kreuz aus Beton sowie vier Stützen, wodurch vier offene Räume im Erdgeschoss entstehen, die die Architekten als „Möglichkeitsraum“ bezeichnen. Bisher wurde nur eines der jeweils etwa 40 m2 großen Quadrate vom Bauherrn mit einer nicht mit Stroh gedämmten Fassade versehen und in eine Einliegerwohnung umgewandelt. Die übrigen Möglichkeitsräume könnten künftig einen Wintergarten, eine Werkstatt oder eine Ladestation für E-Autos beherbergen. Die Betonbasis hat einen weiteren Vorteil: Da die Bodenplatte der Wohngeschosse ebenfalls aus Holz und Stroh besteht, benötigt sie Schutz vor Spritzwasser und Bodenfeuchte. Dieses Problem lösten die Planer mit einem ungewöhnlichen Kniff: Sie hoben den Baukörper an und ständerten ihn um ein ganzes Geschoss auf.
Gut eingepackt

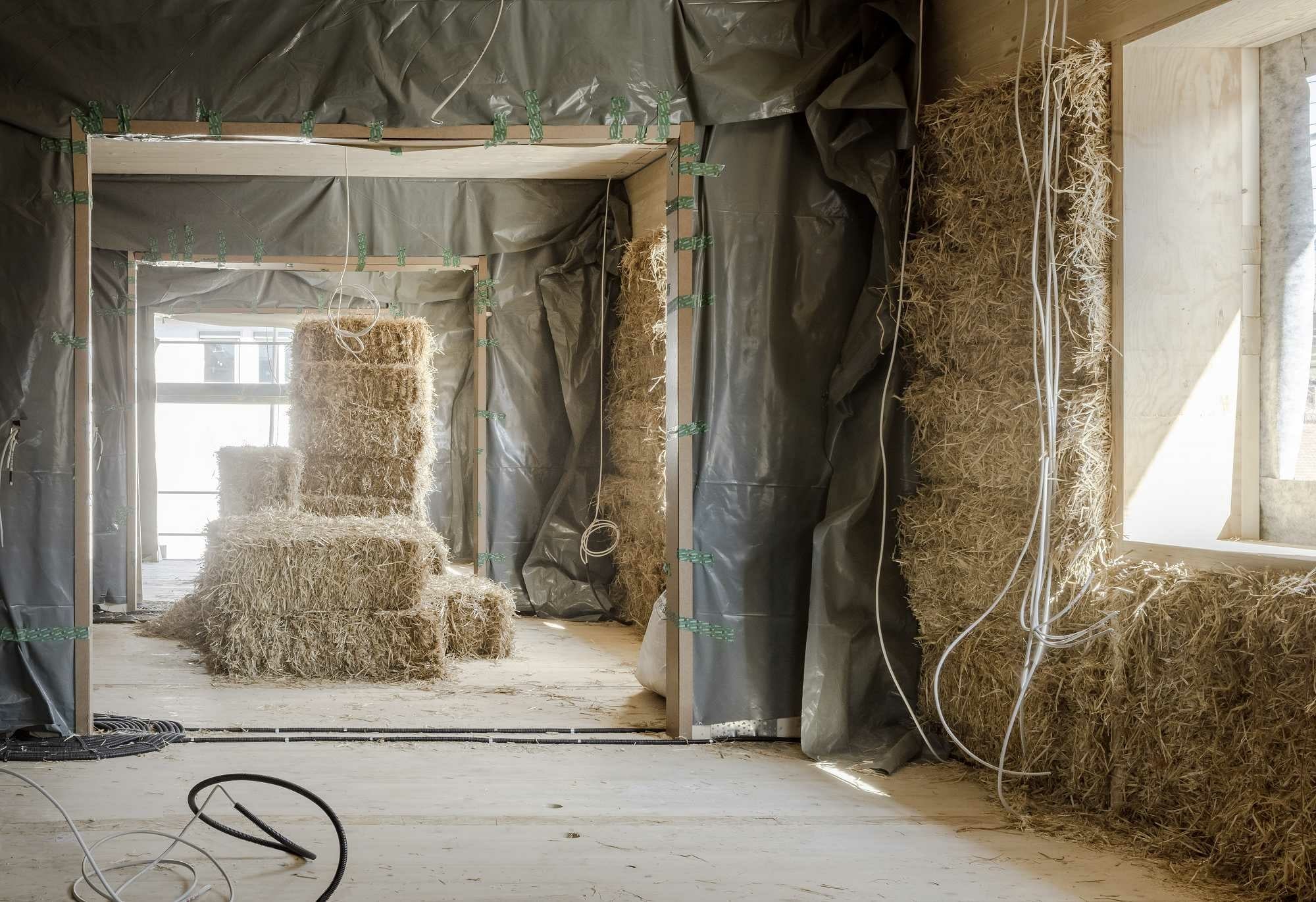

Die 36,5 cm dicken Strohballen wurden in eine Konstruktion aus Brettsperrholz gedrückt. Überschüssiges Stroh, das über den Rahmen hinausragte, schnitt man mit der Heckenschere ab. Raumseitig wurden die Wände mit einer fünf Zentimeter dicken Lehmschicht verputzt, die auch dem Brandschutz dient. Einem Feuer hält diese Konstruktion 90 Minuten Stand (F 90). Im direkten Vergleich mit einer klassisch gedämmten Doppelhaushälfte gleicher Größe spart das Gebäude 95 Prozent an CO2 ein. Weiterhin speichert das Holz, das für den Bau verwendet wurde, rund 100 Tonnen CO2.
Gallerie
Das Haus Hoinka verfügt über eine Strohballendämmung. Entworfen hat es das Architekturbüro Atelier Kaiser Shen.
Bild: Brigida González
01|31
Die strohgedämmten Wohngeschosse lagern auf vier Stützen und einer kreuzförmigen Wand aus Beton.
Bild: Brigida González
02|31
Derart angehoben befindet sich die Stroh-Holz-Konstruktion in sicherem Abstand zu Bodenfeuchte und Spritzwasser.
Bild: Brigida González
03|31
Das offene Erdgeschoss kann weiter ausgebaut werden, so wie an dieser Ecke.
Bild: Brigida González
04|31
In der Mitte des Gebäudes befindet sich ein solider Kern mit zwei Treppen.
Bild: Brigida González
05|31
Im ersten Obergeschoss bilden vier der gleichgroßen Räume eine flurlose Enfilade.
Bild: Brigida González
08|31
Im Dachgeschoss erhellen zwei breite Oberlichtstreifen die Räume mit Tageslicht.
Bild: Brigida González
10|31
Die Fichtenholzverkleidung blieb in der zum Garten gerichteten Wohneinheit naturbelassen.
Bild: Brigida González
11|31
In der zur Dorfmitte gerichteten Wohnung sind Fichtenholzverkleidung und Lehmputz weiß.
Bild: Brigida González
12|31
Durch die Verschachtelung bieten die Maisonettes Ausblicke in vier Himmelsrichtungen.
Bild: Brigida González
13|31
Die Strohballendämmung wurde in eine Holzkonstruktion gedrückt.
Bild: Atelier Kaiser Shen, Stuttgart
14|31
Energieeffizientes Wohngebäude
Für den Betrieb des Hauses werden hauptsächlich erneuerbare Energien verwendet. Die Photovoltaik-Anlage soll 30.000 kWh Strom pro Jahr liefern. Dies übersteigt deutlich den prognostizierten Verbrauch. Ein Tagesstromspeicher mit einer Kapazität von 10 kWh sorgt dafür, dass der am Tag gewonnene Strom auch in den Abendstunden und in der Nacht verfügbar ist. Geheizt und gekühlt wird mit einer reversiblen Wärmepumpe, die eine Lehm-Deckenflächenheizung bedient.
Insgesamt erreicht das Haus den KfW-40-Plus-Effizienzhaus- und den Effizienzhaus-Plus-Standard, da es einen negativen Jahres-Primärenergiebedarf sowie einen negativen Jahres-Endenergiebedarf hat. Der Besitzer plant, es im bewohnten Zustand einem einjährigen Monitoring zu unterziehen, um die tatsächlichen Verbrauchswerte mit den errechneten zu vergleichen.
Bautafel
Architektur: Atelier Kaiser Shen, Stuttgart
Projektbeteiligte: Hoinka, Stuttgart (Nachhaltigkeit / Bauphysik); Energa-plan, Stuttgart (HLSE); Etgenium, Langenbach bei Kirburg (Brandschutz); Planungsgruppe Kuhn, Sindelfingen (Schallschutz); Silvia Barbosa Kaiser, Stuttgart (Lichtplanung); Haass, Güglingen (Holzbau), Heyd Zimmerei - Holzbau, Heilbronn (Rohbau); Zimmerei Tobias Scheuermann, Sachsenheim (Holzfassade und Strohballen-Dämmung ); Stukkateur Link, Lauffen a/N. (Trockenbau / Lehmbau); Schreinerei Jauß, Sachsenheim (Innentüren); Danner Metallbau, Güglingen-Frauenzimmern (Stahlbau Balkone); HS Blechschmiede. Spenglerei, Heilbronn (Flaschnerei, Balkonabdichtung); DTC, Reutlingen (Elektriker)
Bauherrschaft: privat
Standort: Keltergasse 5, 74397 Heilbronn
Fertigstellung: 2023
Bildnachweis: Brigida González (Fotos); Atelier Kaiser Shen (Baustellenfotos und Pläne)
