Gleichrichterwerk 106 in Berlin

Zweischalige Sichtbetonkonstruktion mit Punktrelief

Für den Betrieb von Straßenbahnen muss Wechselstrom in Gleichstrom umgewandelt werden. Dies geschieht in sogenannten Gleichrichterwerken. Mehr als 80 davon gibt es in Berlin; eines der jüngsten ist das Gleichrichterwerk 106. Es entstand nach Plänen von Bolwin Wulf Architekten in unmittelbarer Nähe zum Hauptbahnhof und war aufgrund der Verlängerung der Straßenbahnlinie M10 in Richtung Westen notwendig geworden.

Gallerie

Die Berliner Architekten schufen einen rahmenartigen, zweischaligen und kerngedämmten Sichtbetonbau mit teils schrägen Wänden, dessen Stirnseiten sie mit leuchtend gelben Blechpaneelen in der Firmenfarbe der Berliner Verkehrsbetriebe schlossen. Anders als viele Betriebsgebäude dieser Art zeigt dieses kleine Bauwerk mit einer Bruttogeschossfläche von 215 Quadratmetern den hohen Gestaltungsanspruch der Planer. Und der ist berechtigt, kommt ihm doch stadträumlich eine nicht ganz unbedeutende Rolle zu: An der neuen Clara-Jaschke-Straße soll es die Flucht der hier zukünftig entstehenden Gebäude aufnehmen, außerdem die Lücke zwischen dem 1978 errichteten Landeslabor an der Invalidenstraße und dem Bahnviadukt soweit wie möglich schließen und damit dem bislang unstrukturierten Straßenraum eine gewisse Ordnung verleihen. Zur Aufwertung des Areals trägt auch die Gestaltung der dreieckigen Freifläche westlich des Neubaus bei. Sie erhielt einen neuen Bodenbelag, der teils aus Sand und Kies, teils aus Beton besteht und eine landschaftsplanerische Fortführung der Gebäudehülle darstellt. Anschauen kann man sich das am besten von der Betonbank aus, die in die Westwand eingelassen ist.

Die Ostfassade zur Clara-Jaschke-Straße ist mit einem Relief in Brailleschrift verziert, das dem Raster der Betonspannlöcher folgt und auf die ehemalige Nutzung des Areals hinweist. Die Zeichen stehen für ULAP, kurz für Universum-Landes-Ausstellungs-Park, einem zwischen 1880 und den 1920er-Jahren genutzten Platz an dieser Stelle. Ein einziges, schmales Fenster ermöglicht den Blick auf die technischen Anlagen im Inneren des Gebäudes. Die Zugänge sind in die jeweils deutlich zurückgesetzten Blechverkleidungen der Nord- und Südfassade planeben eingelassen. In diese sind auch die erforderlichen Zu- und Abluftöffnungen der Trafoanlagen integriert. Sie zeichnen sich als Lochfelder in der mit Mineralwolle gedämmten Blechbeplankung ab.

Beton
Beide Längswände und das nahtlos anschließende Dach sind als zweischalige Betonkonstruktion mit Kerndämmung ausgeführt. Die innere Schale besteht wie die Bodenplatte aus WU-Beton und ist 25 cm dick, die Kerndämmung 8 cm und die äußere Stahlbetonschicht 27 cm. Letztere wurde monolithisch in einem Guss hergestellt. Ein einziges mittiges Festlager verbindet die Schalen miteinander. Die Außenflächen wurden überwiegend glatt geschalt, in Teilbereichen aber auch durch Sandstrahlen optisch nachbehandelt. Abschließend wurde ein Graffitischutz aufgetragen, innenseitig erhielten die Oberflächen eine farblose Lasur.

Bautafel

Architekten: Bolwin Wulf, Berlin
Projektbeteiligte: Sabine Krischan, Berlin (Ausführungsplanung, Baubegleitung); BIG Architekten und Ingenieure, Berlin (Bauleitung); BWE-Ingenieurgesellschaft, Mittenwalde (Gebäudetechnik); Bleck & Söhne Hoch- und Tiefbau, Berlin (Bauunternehmen)
Bauherr: Berliner Verkehrsbetriebe BVG
Standort: Clara-Jaschke-Straße, 10557 Berlin
Fertigstellung: 2014
Bildnachweis: Kerstin Ehmer, Berlin für Bolwin Wulf Architekten

Fachwissen zum Thema

Schattenwirkung und dunklere Faserbetonkonen beim Steinskulpturenmuseum in Bad Münster; Konus ist um ca. 5 mm nach hinten versetzt

Schattenwirkung und dunklere Faserbetonkonen beim Steinskulpturenmuseum in Bad Münster; Konus ist um ca. 5 mm nach hinten versetzt

Oberflächen

Ankerlöcher

Die Möglichkeiten zur Gestaltung von Sichtbetonwänden sind vielfältig – durch die Textur der Schalhaut, die Farbgebung des Betons...

Nicht immer sind Graffitis unerwünscht, hier bei den Skatern im Berliner Park am Gleisdreieck

Nicht immer sind Graffitis unerwünscht, hier bei den Skatern im Berliner Park am Gleisdreieck

Oberflächen

Anti-Graffiti-Schutz

Zwar lassen sich Graffitis nicht verhindern, können aber mit entsprechender Behandlung des Untergrunds leichter wieder entfernt...

Mercedes-Benz-Museum in Stuttgart; Architekten: UN Studio

Mercedes-Benz-Museum in Stuttgart; Architekten: UN Studio

Betonarten

Sichtbeton

Als Sichtbeton werden Betonflächen bezeichnet, deren Oberflächen sichtbar bleiben und an deren Aussehen besondere Anforderungen...

Sandgestrahlte Sichtbetonoberflächen der Schweizer Botschaft in Berlin, Architekten: Diener & Diener, Basel

Sandgestrahlte Sichtbetonoberflächen der Schweizer Botschaft in Berlin, Architekten: Diener & Diener, Basel

Oberflächen

Technische Bearbeitung

Technische Maßnahmen zur Bearbeitung von Betonoberflächen sind:SandstrahlenDie fertige Oberfläche wird durch Sandstrahlen...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
BauNetz Wissen Beton sponsored by:
Deutsche Zement- und Betonindustrie vertreten durch das
InformationsZentrum Beton | Kontakt 0211 / 28048–1 | www.beton.org
Zum Seitenanfang

Die Trinkwasseraufbereitungsanlage Muttenz – hier von Westen betrachtet – liegt am Übergang zwischen Wald und Industriegebiet.

Die Trinkwasseraufbereitungsanlage Muttenz – hier von Westen betrachtet – liegt am Übergang zwischen Wald und Industriegebiet.

Sonderbauten

Trinkwasseraufbereitung Muttenz

Steter Tropfen, hohler Stein

Zwei Baukörper des psychiatrischen Zentrums in Pamplona wurden auf der Grundlage eines Masterplans bereits instandgesetzt und erweitert.

Zwei Baukörper des psychiatrischen Zentrums in Pamplona wurden auf der Grundlage eines Masterplans bereits instandgesetzt und erweitert.

Sonderbauten

Psychiatrisches Zentrum in Pamplona

Erweiterung in Beton, den die Geschichte prägt

Halb versunken ankert das Restaurant Under in einer Bucht bei Lindesnes.

Halb versunken ankert das Restaurant Under in einer Bucht bei Lindesnes.

Sonderbauten

Unterwasserrestaurant Under in Lindesnes

Mit den Fischen essen

Der Empfangspavillon formt den Übergang zum Ferien- und Altersdomizil von Georges Clemenceau.

Der Empfangspavillon formt den Übergang zum Ferien- und Altersdomizil von Georges Clemenceau.

Sonderbauten

Empfangspavillon in Saint-Vincent-sur-Jard

Zwei Volumen, ein Rückgrat

Der Rettungsturm 1 wird heute als Standesamt genutzt

Der Rettungsturm 1 wird heute als Standesamt genutzt

Sonderbauten

Rettungsturm 1 der Strandwache in Binz

Sanierung hauchdünner Betonschalen aus Ferrozement

Das Umspannwerk von Hild und K Architekten versorgt den gesamten Münchner Stadtteil Schwabing mit Strom

Das Umspannwerk von Hild und K Architekten versorgt den gesamten Münchner Stadtteil Schwabing mit Strom

Sonderbauten

Umspannwerk Schwabing in München

Wehrhafter Zweckbau

Von außen wirkt der Bau flach - zwei Drittel seines Volumens wurden unterirdisch verwirklicht

Von außen wirkt der Bau flach - zwei Drittel seines Volumens wurden unterirdisch verwirklicht

Sonderbauten

Sammlungs- und Forschungszentrum der Tiroler Landesmuseen in Hall

Schatztruhe aus Glasfaserbetonelementen

Rampen aus L-förmigen Betonfertigteilen bringen die Autos auf die verschiedenen Ebenen des Parkhauses

Rampen aus L-förmigen Betonfertigteilen bringen die Autos auf die verschiedenen Ebenen des Parkhauses

Sonderbauten

Parkhaus der Messe Amsterdam RAI

Doppelhelix aus Betonfertigteilen

Die ausgeglichenen Proportionen und das symmetrische Schalungsbild prägen die Erscheinung des Neubaus, hier die Südfassade

Die ausgeglichenen Proportionen und das symmetrische Schalungsbild prägen die Erscheinung des Neubaus, hier die Südfassade

Sonderbauten

Feuerwehrhaus in Vierschach

Rot eingefärbter, mustergültig ausgeführter Leichtbetonbau

Das organisch wirkende Bauwerk setzt sich aus zwei Betonhalbschalen zusammen

Das organisch wirkende Bauwerk setzt sich aus zwei Betonhalbschalen zusammen

Sonderbauten

Kobel auf dem Kobersberg bei Rimpar

Sandgestrahlte Betonschale als gebaute Topographie

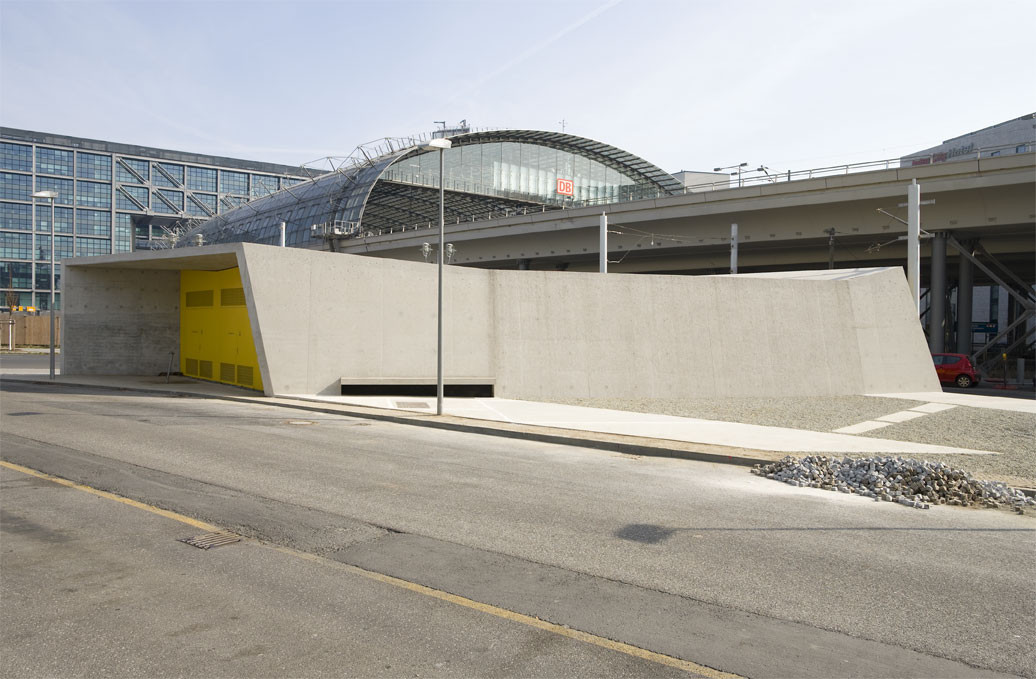

Ansicht der Westfassade mit dem Berliner Hauptbahnhof im Hintergrund
