Chadstone Link in Melbourne

Lichte Passage mit Bögen aus Brettschichtholz

Das Chadstone Einkaufszentrum in Melbourne gilt, mit mehr als 530 Geschäften und rund 20 Millionen Besuchern jährlich, als das größte Shopping-Center in Australien. Ein außergewöhnlicher, witterungsgeschützter Verbindungsweg, der sogenannte Chadstone Link, verbindet das Einkaufszentrum mit einem Bürogebäude, einem Hotel und den dazugehörigen Parkplätzen. Auf einer Länge von 110 Metern bietet die flexibel nutzbare, überdachte Passage auch Raum für Ausstellungen und andere Veranstaltungen. Nach dem Entwurf von Make Architects entstand die halboffene Lärchen-Brettschichtholzkonstruktion mit einer Überdachung aus einem halbtransparenten PTFE-Baldachin innerhalb von 20 Wochen.

Gallerie

Diagrid-Struktur aus Lärchen-Brettschichtholz

Gestalterisch orientiert sich die Überdachung mit ihrer Diagrid-Struktur an dem gewölbten Glasdach des Einkaufszentrums. Der bis zu 15 Meter hohe Verbindungsweg fügt sich harmonisch, gleich einer Vielzahl aneinander gereihter Pavillons in seine Umgebung ein. Getragen wird die Konstruktion von in den Boden eingelassenen Stahlfundamenten. Die insgesamt 31 Holzbögen haben sakrale Wirkung, Assoziationen zu einer Kathedrale werden geweckt.

Die unterschiedlich dimensionierten und individuell geformten Bögen mit Abmessungen zwischen drei und 15 Metern Höhe fügen sich zu 15 tragenden Gewölben zusammen. Sie kreuzen sich in ihren Firstpunkten und sind dort mit PTFE-Gewebe überzogen. Der Radius der vorgefertigten Bogensegmente aus Brettschichtholz (Lärche) wird oben enger. Jeweils zwei Bögen bilden eine Portaleinheit, die Treppen, Rolltreppen oder auch mal ein Café beherbergen kann. Möglich sind ebenso Ausstellungen und Verkaufsveranstaltungen. Die diagonal zueinander stehenden Bögen werden mithilfe von Stahlhohlprofilen ausgesteift: Weiß lackierte, geradlinige und gekrümmte Rundprofile sind zwischen den Bögen montiert und sorgen für ausreichend Stabilität.

Zum Blickfang innerhalb der Passage werden quaderförmige Pflanz-Behälter aus rötlich gefärbtem Beton mit immergrünen Kletterpflanzen. Tagsüber gelangt durch die halbtransparente Überdachung ausreichend Tageslicht in die Verbindungszone; am Abend und in der Nacht erzeugt die künstliche Beleuchtung Licht- und Schattenspiele in dem Gewölbe.

Bautafel

Architektur: Make Architects, London/Hong Kong/Sydney
Projektbeteiligte: Robert Bird Group, Melbourne (Tragwerksplanung); Rubner Holzbau, Brixen (Holzbau)
Bauherr: Vicinity Centres, Melbourne
Fertigstellung: 2019
Standort: 1341 Dandenong Rd, Chadstone VIC 3148, Australien
Bildnachweis: Peter Bennetts

Fachwissen zum Thema

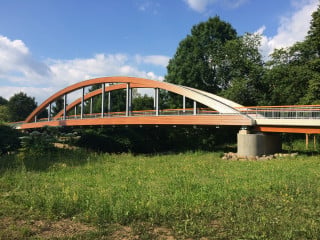

Bogenbrücke bei Lohmar Höngesberg / Kreuznaaf: Das Haupttragwerk – die beiden Bögen – besteht aus blockverleimten Brettschichtholz (BSH)-Balken (Fichte), die seitlich mit Lärchenholz verkleidet sind. Auch die beiden Vorlandbrücken sind aus blockverleimten Fichten-BSH gefertigt. Den statische Verbund zur oberseitigen Ortbetonplatte gewährleisten in das Holz eingeklebte Verbindungsmittel. Um das Bauwerk vor Witterungseinflüssen zu schützen, sind die Bögen oberseitig mit Titanzinkblechen abgedeckt und seitlich verkleidet. Exponierte Bauteile wie zum Beispiel die Hänger und das Geländer sind aus Stahl hergestellt. Der Handlauf besteht aus Accoya-BS-Holz.
