Therme in Badenweiler

Glasstützen und Glasträger

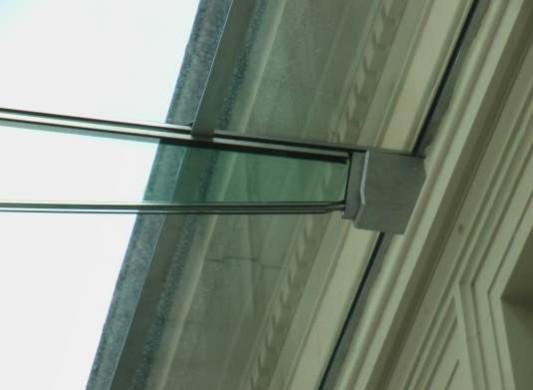

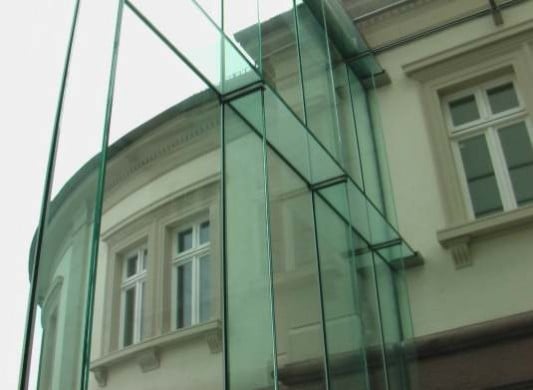

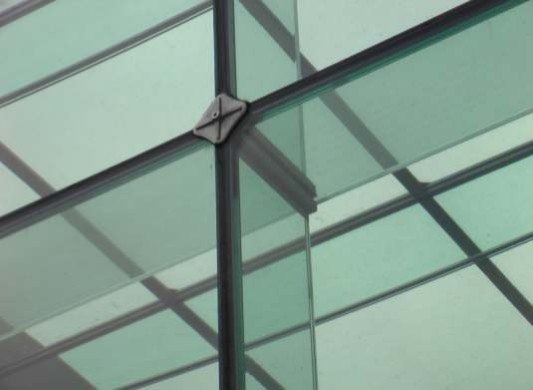

Die Verbindung und der neue Eingang zwischen dem alten Hauptgebäude der Therme und dem gerade restaurierten Lindebad, eine Betonschalenkonstruktion des Architekten Prof. Horst Linde von 1958, wurden als Ganzglasgebäude erstellt. Die Fassade besteht aus Glasstützen bzw. -schwerten, und Glasriegeln, die die Last der Fassadenscheiben vertikal und horizontal abtragen. Die Dachkonstruktion ist aus Isoliergläsern, die von Ganzglasbalken von ca. 6,00 m Länge getragen werden, die dem Momentenverlauf angepasst wurden und mit einem Edelstahlseil unterspannt sind. Das Edelstahlseil läuft in einer Aussparung des 3-fach Verbund-Sicherheitsglases bei dem die mittlere Scheibe etwas zurückversetzt wurde.
'Alt' und 'Neu' werden so mit einer modernen Konstruktion maximaler Transparenz verbunden. Die Details der Konstruktion wurden bewusst schlicht und zurückhaltend gestaltet, um die alte Bausubstanz nicht zu beeinträchtigen.

Gallerie

Glas
Glasstützen: VSG 3 x 10 mm ESG/ bereichsweise 2 x 10 mm ESG
Glasriegel: VSG 2 x 10 mm ESG
Glasbalken: VSG 3 x 10 mm ESG
Isolierglas Fassade: ESG 10 + 10 mm
Isolierglas Dach: VSG 2 x 10 mm TVG (untere Scheibe), 10 mm ESG (Deckscheibe)
Edelstahlelemente: Edelstahl 1.4571

Bautafel

Architekten: Architektengruppe F70, Freiburg
Projektbeteiligte: Schlaich, Bergermann und Partner, Stuttgart (Tragwerksplanung); Hunsrücker Glasveredelung, Kirchberg (Glaslieferung und Bau), Fa. Glas Wagner (Glashersteller)
Bauherr: Staatliches Hochbauamt Freiburg
Fertigstellung 2004
Standort: Badenweiler
Bildnachweis: Glas Wagner
