AWD-Arena in Hannover

Stadiondach mit transparenter Folie

Es handelt sich um den Umbau eines bestehenden Mehrzweckstadions in eine Fußballarena. Auf die Leichtathletiklaufbahn wurde verzichtet und damit das Spielfeld in Richtung Westtribüne verschoben. Auf der Ostseite wurde das Stadion durch eine aufgeständerte Tribünenkonstruktion erweitert. Durch die unterschiedlichen Steigungen der Haupttribünen entsteht eine asymmetrische Grundform.
Das Stadion erhält ca. 49.000 Plätze. Davon 41.000 Sitzplätze und 8.000 Stehplätze.

Gallerie

Dach

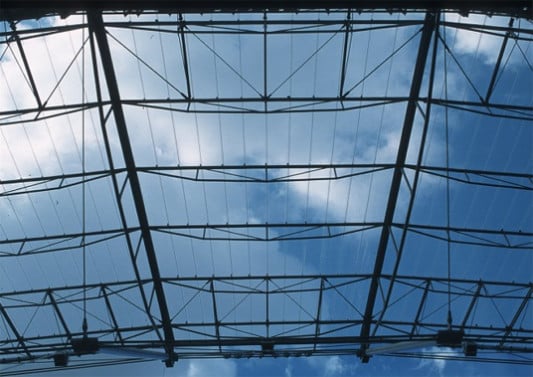

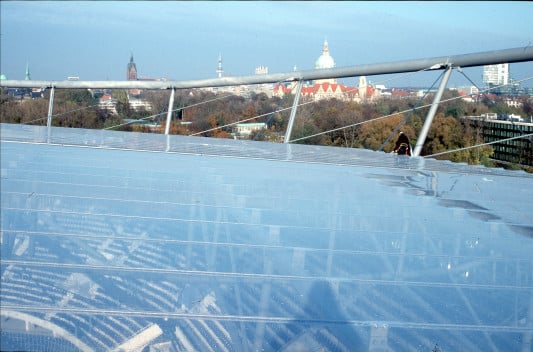

Die Dachkonstruktion besteht aus einer Stahlkonstruktion, die im Innenring der Überdachung mit einer ETFE (Ethylen-Tetraflourethylen) -Folie überzogen ist. Durch den Stadionumbau entsteht das derzeit größte einlagige ETFE-Dach der Welt.

Die Innovation ist dabei nicht die Dachkonstruktion, sondern die hohe Lichtdurchlässigkeit (95%) der Folie. Die ETFE-Folie ist u.a. bekannt, weil sie wegen der hohen Lichtdurchlässigkeit vorwiegend bei Gewächshäusern, wie z.B. dem Regenwaldhaus in Hannover, eingesetzt wird. In der AWD-Arena fördert der Einsatz der Folie das Wachstum des Rasens und verringert dadurch die Notwendigkeit eines kostenintensiven Rasenaustauschs, wie es bei PVC-Membrandächern üblich ist.

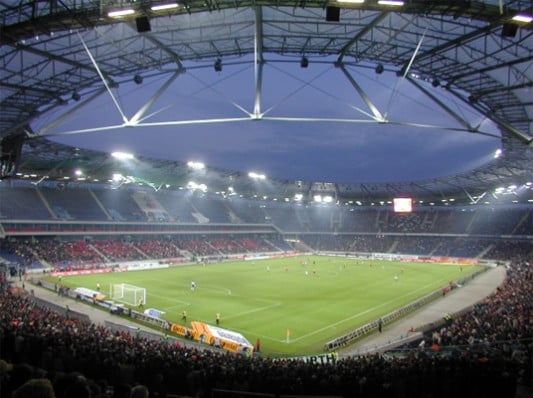

Der Unterschied im Vergleich zu anderen Stadien, z.B. in Hamburg, Stuttgart Wolfsburg und auf Schalke, wird bei der Dachkonstruktion deutlich. Während bei den genannten Stadien zur besseren Belichtung des Tribünenbereiches das gesamte Dach durchgängig mit transluzenten Membranen überspannt wird, wird bei der AWD-Arena nur der innere Dachring der zweigliedrigen Konstruktion mit der ETFE-Folie überspannt. Da ein Stadiondach nicht gleichzeitig eine dämmende Wirkung aufweisen muss, konnte eine von Spezialisten ausgearbeitete einlagige Verlegung realisiert werden.

Der erste Entwurf der Konstruktion sah vor, die Folie über nach oben gezogene Nebenträger zu spannen und sie dann jeweils in der Feldmitte durch Kehlseile nach unten zu verspannen. Wegen der besseren Fertigungsmöglichkeiten der Zuschnitte der Folie entschied man sich zu einer Überarbeitung des Entwurfes und zu einer völlig ebenen Fläche. Die ursprünglich geplante Grat- und Tal-Formation hatte sich im Windkanal als sehr günstig herauskristallisiert. Letztlich zeigten aber neue Windkanalversuche, dass auch die neue Form den Anforderungen genüge tun wird.

Bautafel

Architekten: Helmut C. Schulitz + Partner, Braunschweig
Projektbeteiligte: Seele Cover (früher Covertex), Obing (Eindeckung); Eiffel Deutschland Stahltechnologie (früher Krupp Stahlbau), Hannover (Unterkonstruktion)
Bauherr: Hannover 96 Arena Gesellschaft, Hannover (früher Niedersachsenstadion Projekt- und Betriebsgesellschaft)
Fertigstellung: 2005
Standort: Arthur-Menge-Ufer 5, 30169 Hannover
Bildnachweis: Schulitz + Partner, Braunschweig

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Geneigtes Dach sponsored by:
Initiative Steildach/Dachkult, Augsburg | www.dachkult.de
Zum Seitenanfang

Für den traditionsreichen Kinderzoo wurde ein neues Eventgebäude errichtet, dessen Form an einen märchenhaften Zauberhut erinnert.

Für den traditionsreichen Kinderzoo wurde ein neues Eventgebäude errichtet, dessen Form an einen märchenhaften Zauberhut erinnert.

Sport/​Freizeit

Eventgebäude in Rapperswil-Jona

Hölzerner Zauberhut für den Kinderzoo

Ins Grün eingebettet: Mit neuem Wellnessbereich und zusätzlichen Zimmern hat das Büro Noa - Network of Architecture das Apfelhotel Torgglerhof in Südtirol erweitert.

Ins Grün eingebettet: Mit neuem Wellnessbereich und zusätzlichen Zimmern hat das Büro Noa - Network of Architecture das Apfelhotel Torgglerhof in Südtirol erweitert.

Sport/​Freizeit

Erweiterung einer Hotelanlage in Südtirol

Satteldach und grüner Hügel

Wandern am Jostedalsbreen: Direkt am Fuße des Gletschers schuf das Architekturbüro Snøhetta ein Ensemble von Hütten für Wanderer und Touristen.

Wandern am Jostedalsbreen: Direkt am Fuße des Gletschers schuf das Architekturbüro Snøhetta ein Ensemble von Hütten für Wanderer und Touristen.

Sport/​Freizeit

Wanderhütten am Jostedalsbreen

Dachlandschaft vor Gletscherfront

Die Kubatur der Freizeit- und Begegnungsstätte Haus Meedland auf Langeoog erinnert an traditionelle friesische Langhäuser.

Die Kubatur der Freizeit- und Begegnungsstätte Haus Meedland auf Langeoog erinnert an traditionelle friesische Langhäuser.

Sport/​Freizeit

Freizeit- und Begegnungsstätte auf Langeoog

Friesische Hallenbauten modern interpretiert

Unterhalb des Bergs Schlern mitten in den Dolomiten ist die Schwimmhütte nach Plänen des Büros noa – network of architecture entstanden.

Unterhalb des Bergs Schlern mitten in den Dolomiten ist die Schwimmhütte nach Plänen des Büros noa – network of architecture entstanden.

Sport/​Freizeit

Schwimmhütte am Völser Weiher in Südtirol

Sattel- und Flachdach im Einklang

Das Zeug zur Landmarke besitzt das neue Besucherzentrum im niederländischen Nationalpark De Hoge Veluwe.

Das Zeug zur Landmarke besitzt das neue Besucherzentrum im niederländischen Nationalpark De Hoge Veluwe.

Sport/​Freizeit

Besucherpavillon im De Hoge Veluwe Nationalpark

Außen gesattelt, innen gewölbt

Der neue Mittelpunkt des Sportclubs Varkenoord in Rotterdam von NL Architects ist Clubhaus und Tribüne zugleich

Der neue Mittelpunkt des Sportclubs Varkenoord in Rotterdam von NL Architects ist Clubhaus und Tribüne zugleich

Sport/​Freizeit

Clubhaus Varkenoord in Rotterdam

Satteldach als Tribüne

Für die Erweiterung des traditionsreichen Wanderhotels Bühelwirt zeichnen Pedevilla Architekten verantwortlich

Für die Erweiterung des traditionsreichen Wanderhotels Bühelwirt zeichnen Pedevilla Architekten verantwortlich

Sport/​Freizeit

Erweiterung Hotel Bühelwirt in St. Jakob

Ausgedehntes Steildach mit Holzdeckung

Gen Norden öffnet sich die Sporthalle nach Plänen von Almannai Fischer Architekten, die mit dem Ingenieurbüro Harald Fuchshuber zusammenarbeiteten (Westansicht)

Gen Norden öffnet sich die Sporthalle nach Plänen von Almannai Fischer Architekten, die mit dem Ingenieurbüro Harald Fuchshuber zusammenarbeiteten (Westansicht)

Sport/​Freizeit

Sporthalle in Haiming

Filigrane Dachkonstruktion mit Nagelplattenbindern

Das Grandview Heights Aquatic Centre vereint Angebote für Sport und Freizeit unter einem weit ausschwingenden Dach

Das Grandview Heights Aquatic Centre vereint Angebote für Sport und Freizeit unter einem weit ausschwingenden Dach

Sport/​Freizeit

Grandview Heights Aquatic Centre in Surrey

Hängendes Schalendach in Wellenform

Die 7,20 auf 10,80 Meter große Kyodo Bogenschießhalle verfügt über eine Dachkonstruktion aus filigranen Holzlatten

Die 7,20 auf 10,80 Meter große Kyodo Bogenschießhalle verfügt über eine Dachkonstruktion aus filigranen Holzlatten

Sport/​Freizeit

Bogenschießhalle und Boxclub in Tokio

Komplexe Dachkonstruktionen aus japanischer Zypresse und Resthölzern

Die Architekten Ville Hara und Anu Puustinen vom Büro Avanto entwarfen Helsinkis vierte öffentliche Sauna mit angeschlossenem Restaurant und direktem Zugang zur Ostsee

Die Architekten Ville Hara und Anu Puustinen vom Büro Avanto entwarfen Helsinkis vierte öffentliche Sauna mit angeschlossenem Restaurant und direktem Zugang zur Ostsee

Sport/​Freizeit

Sauna und Restaurant „Löyly“ in Helsinki

Polygonales, teilbegehbares Dach aus Holzbohlen

Ein Hotel wie eine Streusiedlung: Die Gäste des Hofguts verteilen sich auf zahlreiche Einzelhäuser

Ein Hotel wie eine Streusiedlung: Die Gäste des Hofguts verteilen sich auf zahlreiche Einzelhäuser

Sport/​Freizeit

Hotel Hofgut Hafnerleiten bei Bad Birnbach

Drei Ferienhäuser in schwarzer Lärchenholzhülle

Mit seiner organischen Form fügt sich das Gebäude harmonisch in die gestaltete Landschaft

Mit seiner organischen Form fügt sich das Gebäude harmonisch in die gestaltete Landschaft

Sport/​Freizeit

Kaeng Krachan Elefantenpark im Zoo Zürich

Fußballfeldgroße, frei tragende Holzkuppel aus 600 Dreischichtplatten

Die Hofanlage besteht aus Badehaus, Baumallee und Alter Tann

Die Hofanlage besteht aus Badehaus, Baumallee und Alter Tann

Sport/​Freizeit

Hotel Tannerhof in Bayrischzell

Neues Dach auf altem Bauernhaus und Wohntürmchen mit Lärchenschindeln

Die ehemalige Industriehalle liegt direkt am Kanal im Stadtteil St. Pierre, ihre neue Eingangsfassade aus Streckmetall leuchtet in strahlendem Orange

Die ehemalige Industriehalle liegt direkt am Kanal im Stadtteil St. Pierre, ihre neue Eingangsfassade aus Streckmetall leuchtet in strahlendem Orange

Sport/​Freizeit

Umbau einer Industriehalle zum Skatepark in Calais

Abgehängte Akustikelemente verleihen alten Betonrahmen neuen Schwung

Das Ausflugs- und Veranstaltungslokal direkt an der Wupper

Das Ausflugs- und Veranstaltungslokal direkt an der Wupper

Sport/​Freizeit

Haus Müngsten im Brückenpark bei Solingen

Cortenstahl an Dach und Fassade

Luftbild

Luftbild

Sport/​Freizeit

Tropenhaus Gondwanaland in Leipzig

Freitragende Kuppel mit Dachhaut aus Folienkissen

Hotel St. Gotthard Hospiz in der Schweiz

Sport/​Freizeit

Hotel St. Gotthard Hospiz in der Schweiz

Bleidach auf 2.100 m über dem Meeresspiegel

Die sogenannte VT-Falte nach der Sanierung

Die sogenannte VT-Falte nach der Sanierung

Sport/​Freizeit

Instandsetzung einer DDR Typen-Schwimmhalle in Berlin

Betondach in Falten

Hallenansicht

Hallenansicht

Sport/​Freizeit

Reitanlage in Rinkerode

Halle mit Dreigelenkrahmen aus Brettschichtholz

Die geöffnete Dachfläche

Die geöffnete Dachfläche

Sport/​Freizeit

Qi Zhong Centre Court Arena in Shanghai/VRC

Magnolien als Inspiration

Blick auf den Elefantenpark aus der Vogelperspektive

Blick auf den Elefantenpark aus der Vogelperspektive

Sport/​Freizeit

Elefantenhaus im Kölner Zoo

Geschwungene Holzdachkonstruktion mit Extensivbegrünung

Das neue Stadion

Das neue Stadion

Sport/​Freizeit

Borussia-Park in Mönchengladbach

Stahlbaupräzision

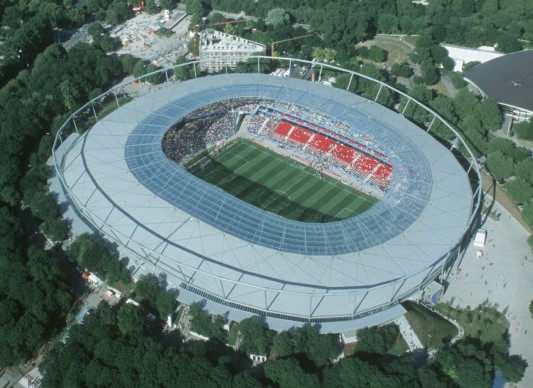

Luftaufnahme von Westen
