Bürogebäude in Eschborn

Effizienter Betrieb durch BACnet-Gebäudeautomation

Nach rund zweijähriger Bauzeit entstand in Eschborn bei Frankfurt/Main die neue Zentrale der Eurohypo Aktiengesellschaft. Da das Unternehmen die Immobilie selbst nutzt wurde großer Wert auf eine Facility Management gerechte Planung gelegt.

Gallerie

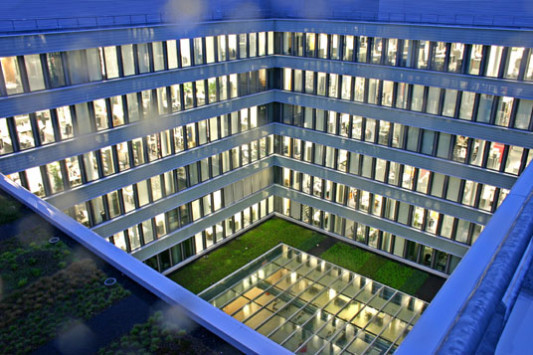

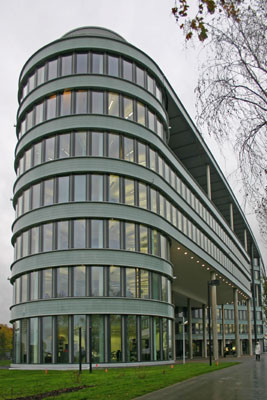

Die Architektur der 200 m langen Bankzentrale mit 35.000 m² Mietfläche und 1.200 Arbeitsplätzen weist einen pfeilförmigen Grundriss auf: Zweigeschossige, gegenläufige Gebäudeteile, sogenannte Mäander, verlaufen entlang der Landesstraße L3005 in Zickzackform von Nordwest nach Nordost. Das ermöglicht den Ausblick von allen Büros auf die Umgebung und führt zusammen mit den begrünten Innenhöfen und Terrassen zu einer hohen Aufenthaltsqualität für alle Mitarbeiter der Bank. Eine Glas-Membranfassade zur nahe gelegenen Autobahn schützt vor Lärm.

Elektro/Gebäudetechnik
Anstatt die Gebäudeautomation komplett als LON-System aufzubauen entschieden sich die Beteiligten für ein offenes Gebäudeautomationssystem mit BACnet auf der Management- und Automationsebene und LONWorks auf der Feldebene. Bauherr und Projektentwickler waren nicht nur von den generellen Kosteneinsparungen gegenüber dem ursprünglichen Konzept überzeugt, sondern auch von den einfach zu implementierenden Redundanzen, z.B. zur Absicherung der Klimatisierung des Rechenzentrums. Diese „Total-BACnet-Solution“ mit einem offenen Gebäudeautomationssystem ermöglicht es außerdem die fünf ursprünglich vorgesehenen gewerkespezifischen Leitzentralen (Heizung-, Klima- und Lüftunganlagen, Brandschutztechnik, Zugangskontrolle, Einbruchmeldeanlage und Videoüberwachung) auf nur noch einer Bedienoberfläche zu visualisieren und zu betreiben.

Aus wirtschaftlichen und vertragsrechtlichen Überlegungen wurde für die Integration der verschiedenen Gewerke auf der Managementebene die OPC-Technologie eingesetzt. Neben der Kosteneinsparung für die gewerkespezifischen Leitzentralen vereinfacht sich der laufende Betrieb der Anlagen wesentlich: Die Ausbildungszeit für das Personal ist kürzer, Wartungs- und Instandhaltungskosten sind niedriger und der Platzbedarf in der Leitzentrale reduziert sich.

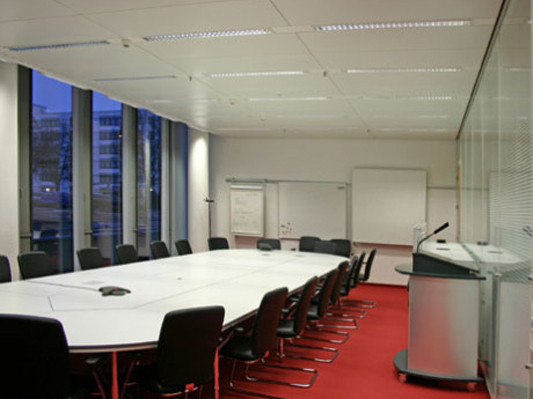

Das Beleuchtungskonzept besteht aus der Kombination von LON und DALI. Beim Datennetz ist eine integrierte Lösung eingesetzt, d.h. die Managementstationen sind über das V-LAN der Eurohypo miteinander verbunden. Unterhalb der Managementebene ist ein eigenständiges Techniknetzwerk zwischen den Informationsschwerpunkten installiert. Für die Übertragung wird das BACnet-Protokoll verwendet.

Bautafel

Architekten: Schneider + Schumacher, Frankfurt/Main
Projektbeteiligte: Hochtief Construction, Frankfurt/Main (Bauleitung); a + f, Frankfurt/Main (Fassadenberatung); Ruffert + Partner, Limburg (Tragwerksplanung); HL Technik, Frankfurt/Main (Haustechnik); BSS, Duisburg (Landschaftsplanung); Siemens Building Technologies, Frankfurt/Main (Gebäudeautomation); Casia Immobilien-Management, Eschborn (Facility Management)
Bauherr: Eurohypo Aktiengesellschaft, Frankfurt/Main
Fertigstellung: 2004
Standort: Helfmann-Park 5, 65760 Eschborn
Bildnachweis: Siemens Building Technologies, Frankfurt/Main
