Trittschalldämmung

Normierung, Parameter und Randstreifen

Gallerie

Dämmstoffe für die Trittschalldämmung müssen den Anforderungen folgender Normen entsprechen:

  • DIN EN 12431: Wärmedämmstoffe für das Bauwesen – Bestimmung der Dicke von Dämmstoffen unter schwimmendem Estrich
  • DIN EN 13162: Wärmedämmstoffe für Gebäude – Werkmäßig hergestellte Produkte aus Mineralwolle (MW)
  • DIN EN 13163: Wärmedämmstoffe für Gebäude – Werkmäßig hergestellte Produkte aus expandiertem Polystyrol (EPS)
  • DIN 4109: Schallschutz im Hochbau
Trittschalldämmstoffe werden mit dem Typkurzzeichen T, beispielsweise für die Anwendung unter schwimmenden Estrichen oder TK für Trittschalldämmstoffe mit geringer Zusammendrückbarkeit oder mit Anforderungen an den Luft- und Trittschallschutz nach DIN 4109 angegeben. Gleichzeitig können sie bei der Berechnung der Wärmedämmung berücksichtigt werden. Trittschalldämmstoffe werden durch die folgenden Parameter bestimmt, die, je nach Anwendungsfall, variieren können:

Die Zusammendrückbarkeit „c“ wird gemeinsam mit der angegebenen Lieferdicke „d“ angegeben. Je nach zulässiger Einzel- und Flächenlast sind Trittschalldämmstoffe entsprechend der Anwendungsgebiete DES sm oder DES sg zu wählen. Dabei bezeichnet das Kurzzeichen DES eine Innendämmung der Bodenplatte (oberseitig) unter Estrich mit Schallschutzanforderung. Die schalltechnischen Eigenschaften werden mit sg (geringe Zusammendrückbarkeit) und sm (mittlere Zusammendrückbarkeit) dargestellt. Die dynamische Steifigkeit „s“ ist in der Maßeinheit MN/m³ erfasst. Je kleiner die dynamische Steifigkeit, desto weicher ist die Platte und desto höher ist ihr Federungsvermögen.

Das Federungsvermögen des Trittschalldämmstoffes spiegelt die Verbesserung des Trittschalldämmmaßes „Delta L“ wider und wird in dB angegeben.

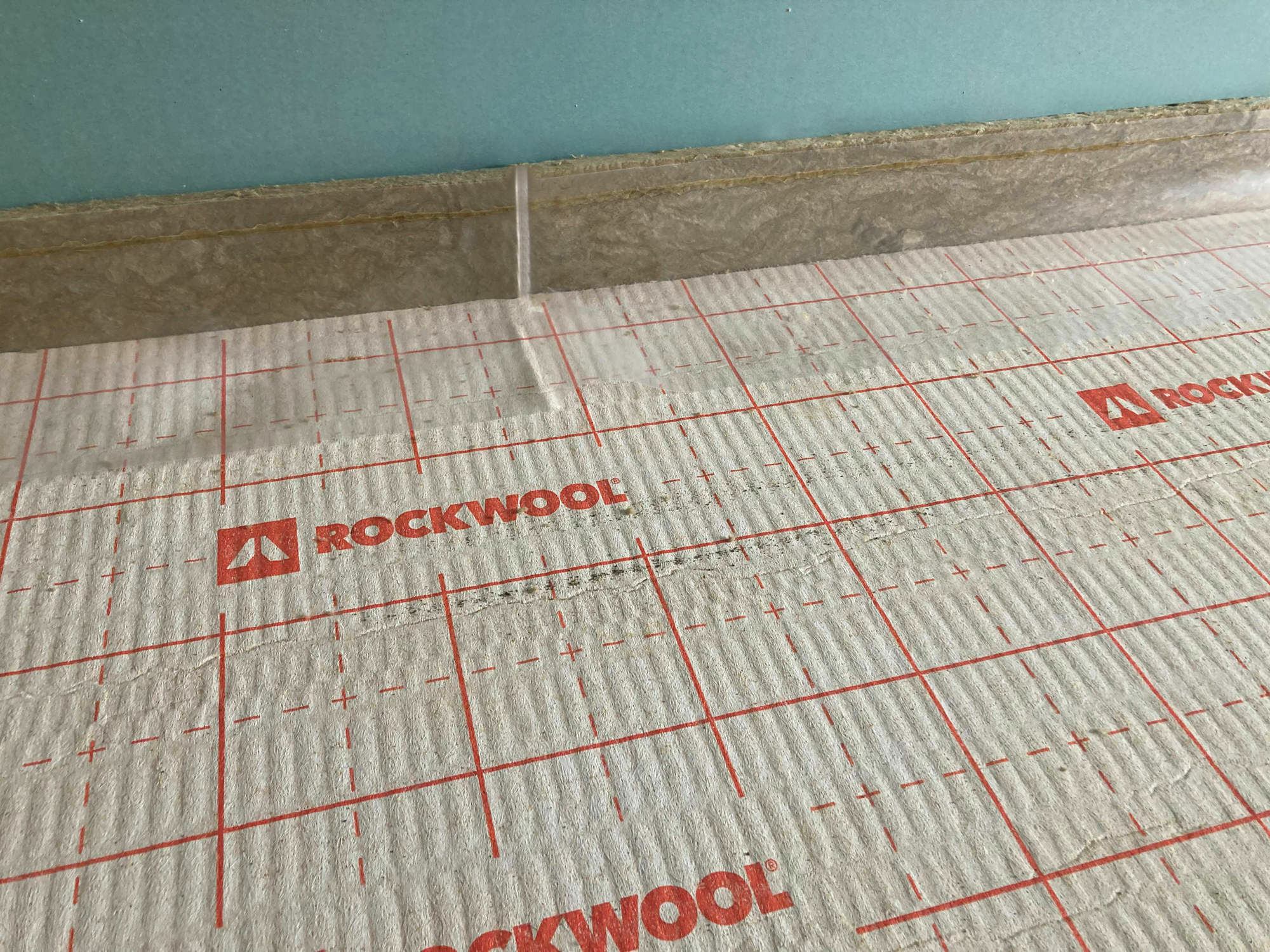

Um eine Minimierung der Schallbrücken zu gewährleisten, müssen vor dem Einbau der Dämmschicht an allen angrenzende Bauteilen und aufgehenden Wänden Randstreifen zur Schallentkopplung eingebaut werden. Diese Randstreifen müssen eine Bewegung von mindestens 5 mm ermöglichen und sind umlaufend ohne Unterbrechung anzubringen. Sie reichen von der Rohdecke bis über den fertigen Fußboden und sind gegen eine Lageveränderung beim Einbau des Estrichs zu sichern. Der überstehende Teil des Randstreifens ist vor der Verlegung des Bodenbelags abzuschneiden.

Fachwissen zum Thema

Reife, geöffnete Baumwollkapsel

Reife, geöffnete Baumwollkapsel

Dämmstoffe

Baumwolle

Baumwolle wird in 75 Ländern der Erde angebaut und besteht fast ausschließlich aus Zellulose. Am Bau wird dieser pflanzliche...

Verlegung druckfester Steinwolle-Dämmplatten als zusätzliche Wärmedämmung und Höhenausgleich von schwimmenden Estrichen (Floorrock AP)

Verlegung druckfester Steinwolle-Dämmplatten als zusätzliche Wärmedämmung und Höhenausgleich von schwimmenden Estrichen (Floorrock AP)

Eigenschaften

Dynamische Steifigkeit

Als Trittschalldämmstoffe verwendete Produkte müssen ein ausreichendes Federungsvermögen haben, das durch die dynamische...

Expandierter Polystyrol-Hartschaum (EPS)

Expandierter Polystyrol-Hartschaum (EPS)

Dämmstoffe

Expandiertes Polystyrol (EPS)

EPS gehört zu den organischen, synthetischen Dämmstoffen und kommt meist im Decken-, Wand- und Dachbereich sowie als Trittschalldämmung zum Einsatz.

Holzfasern

Dämmstoffe

Holzfasern

Holzfasern kommen als Einblasdämmstoff oder als Dämmplatten zur Anwendung. Grundsubstanz sind Weichholzfasern von Fichten oder...

Produkte aus Mineralwolle

Produkte aus Mineralwolle

Dämmstoffe

Mineralwolle

Der aus natürlich vorkommenden Gesteinen gewonnene Dämmstoff ist in nahezu allen Gebäudeteilen einsetzbar und lässt sich vollständig recyceln.

Schafwolle für Dämmstoffe stammt derzeit nahezu ausschließlich aus Europa, wo sie in ausreichenden Mengen zur Verfügung steht

Schafwolle für Dämmstoffe stammt derzeit nahezu ausschließlich aus Europa, wo sie in ausreichenden Mengen zur Verfügung steht

Dämmstoffe

Schafwolle

Dämmmaterialien aus Schafwolle sind in Form von Matten, Filzen und Stopfmaterial mit oder ohne Beimengung von Kunstfasern (aus...

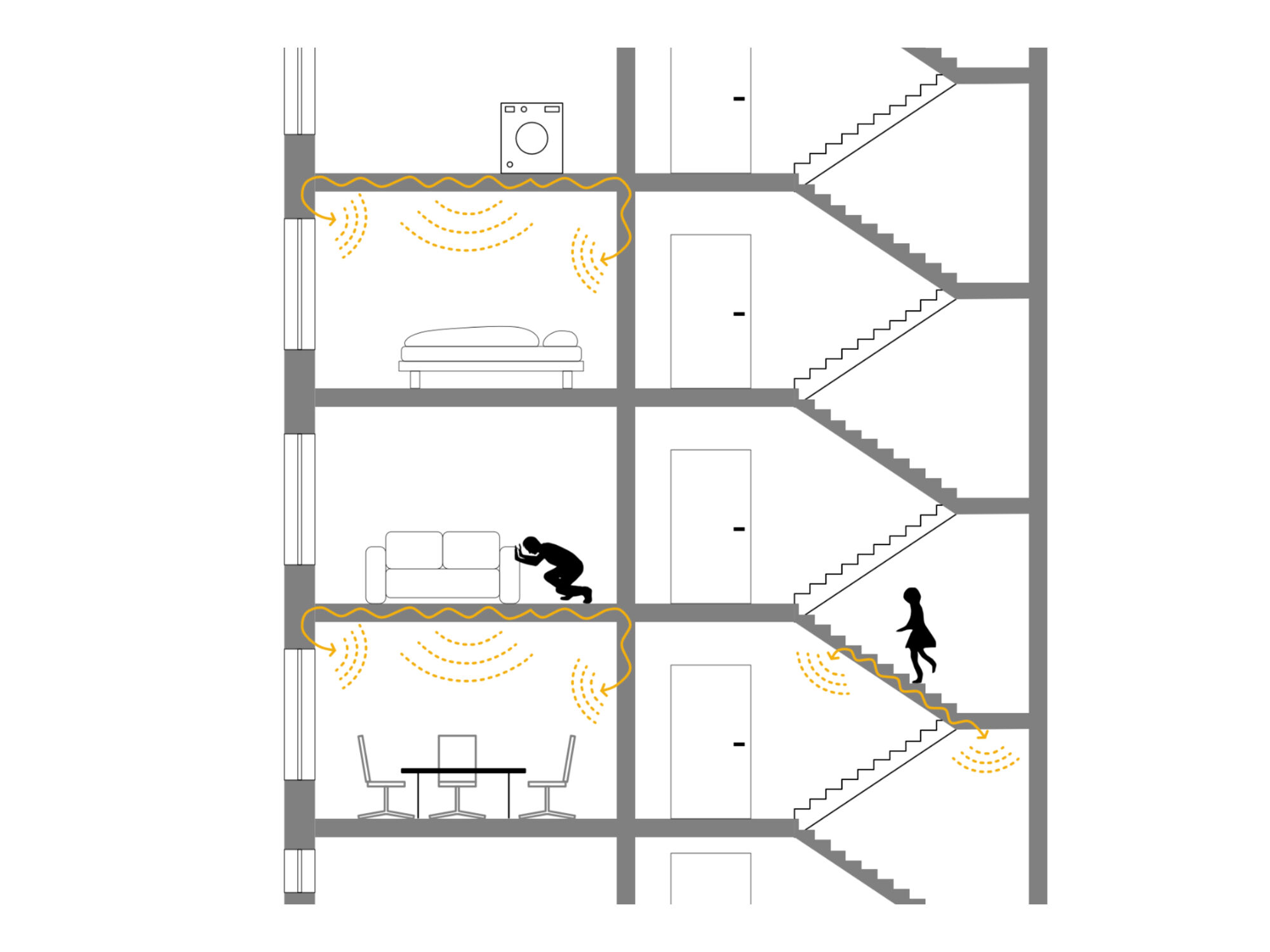

Trittschall-Erzeugung durch Körperschall-Anregung
