Wilhelm-Busch-Gymnasium in Stadthagen

Metall-Akustik-Decken in Orange

Gallerie

Der Umbau und die Erweiterung des Wilhelm-Busch-Gymnasiums in Stadthagen entstand nach Plänen des Architekten Axel Nieberg aus Hannover. In vier Bauabschnitten wurde zuerst die Verwaltung des Schulhauses aus den 70er Jahren umgebaut, dann eine neue Cafeteria mit Atrium geschaffen, das Lehrerzimmer mit einem Erweiterungsbau versehen und abschließend eine Pausenhalle hinzugefügt.

Dabei nutzt der Architekt das klare Achsraster des bestehenden Stahlbetonskelettbaus und setzt dessen Linienführung fort. Um die Verwaltung mit ausreichend Licht zu versorgen, wurde dieser Bereich bis zum Rohbau zurückgebaut. Satinierte Glaswände trennen nun die Büros vom Foyer- und Erschließungsbereich. Durch das Glas dringt das Licht aus den Büros bis tief in den Raum. Im Wartebereich setzt ein roter Veloursteppich, der bündig in den Boden aus hellem Eichenholzparkett eingelassen ist, einen farbigen Akzent.

Die Erweiterung des Lehrerzimmers fügt sich zwischen zwei bestehende Gebäude ein und ihre Glasfassade schafft hier eine transparente Fuge. Den Innenraum prägt beige durchgefärbter Sichtbeton - im Gegensatz zur Cafeteria mit Atrium, die überwiegend mit Douglasienholz gestaltet ist. Hier sind alle Möbel, die der Architekt selbst entworfen hat und die breiten Dielen aus diesem Holz.

Die neue Pausenhalle ist ein Sichtbetonbau. Sein gegliedertes Stützen- und Deckensystem ist mit einem Rohrsystem zur Bauteilaktivierung durchzogen, das das Erwärmen und Kühlen der Bauteile ermöglicht und zudem ein angenehmes Raumklima erzeugt. Wie im Lehrerzimmer wurde auch hier der Beton in warmem Beige durchgefärbt. Das Deckenraster ist auf dem Boden durch die Verlegerichtung der Douglasienholzdielen nachgebildet. Ein anthrazitfarbener Terrazzoboden markiert die umlaufende Gangzone. Bündig darin eingelassen sind Glasvitrinen, die mit Arbeiten aus dem Kunstunterricht bestückt werden. Eigens für dieses Gebäude entwickelte Leuchten übernehmen neben der üblichen Funktion auch die Notbeleuchtung und inszenieren abends die orangefarbenen Paneele in den Kassettendecken.

Akustik
Die Pausenhalle dient nicht nur dem Aufenthalt der Schüler zwischen den Unterrichtsstunden, sondern wird auch für Veranstaltungen genutzt. Um den unterschiedlichen akustischen Anforderungen gerecht zu werden, entwickelte der Architekt ein Konzept, das sich aus mehreren Elementen zusammensetzt.

So verbessert die als gegliedertes Stützen- und Deckensystem ausgearbeitete Tragstruktur die Akustik der Pausenhalle. Zudem sind in die Ausfachungen der Rasterdecke unterhalb des Glasdaches orangefarbene Akustikpaneele eingefügt. Verwendet wurde eine perforierte Metall-Akustik-Verkleidung mit verdecktem Lochanteil. Deren Ansichtseite ist mit einem Akustikvlies versehen, das mit reinorangem Strukturlack (RAL 2004) beschichtet ist. Auf der Rückseite der Paneele ist 20 mm starke, schalldämpfende Minteralwolle befestigt; eine 20 mm hohe Luftschicht dient der Hinterlüftung. Neben der Akustikverbesserung filtern die Paneele das einfallende Licht und erzeugen auch bei trübem Wetter eine freundliche Atmosphäre.

Akustisch besteht der Raum aus zwei Zonen: dem Saal und der Bühne. Über der Bühne sind die Felder der Kassettendecke mit Plexiglasscheiben geschlossen. Damit wird der Schall in diesem Bereich reflektiert und Sprache für die Zuhörer im Saal verständlich. Neben der Deckenverkleidung dienen bei Veranstaltungen ein mittig angeordneter Trennvorhang, die weichen Bühnenvorhänge sowie die Polsterung der Bestuhlung als poröse Absorber und unterstützen eine gute Raumakustik.

Bautafel

Architekten: Axel Nieberg, Hannover
Projektbeteiligte: IB Harmening, Bückeburg (Statik, Bauphysik); IB Gundermann, Minden (Haustechnik); Schöler Ingenieure, Hameln (Elektro); Nieberg Architcts mit Lichtbreust GmbH, Hannover (Lichtplanung); BER Deckensysteme GmbH, Hövelhof (Akustikverkleidung)
Bauherr: Landkreis Schaumburg
Fertigstellung: 2007
Standort: Schachtstr. 53, Stadthagen
Bildnachweis: Axel Nieberg, Hannover

Artikel zum Thema

Orangefarbene Bestuhlung im Kongress- und Kulturzentrum Brucknerhaus in Linz (Architekt: Heikki Siren, Helsinki)

Orangefarbene Bestuhlung im Kongress- und Kulturzentrum Brucknerhaus in Linz (Architekt: Heikki Siren, Helsinki)

Raumelemente

Bestuhlungen in Publikumsflächen

In Publikumsflächen werden als Reihenabstand etwa 0,90 Meter und als Stuhlbreite etwa 0,60 Meter angenommen. Der...

Typischer Verlauf des Schallabsorptionsgrades von porösen Absorbern in Abhängigkeit von der Frequenz

Typischer Verlauf des Schallabsorptionsgrades von porösen Absorbern in Abhängigkeit von der Frequenz

Schallabsorption

Poröse Schallabsorber

Die Schallabsorption durch poröse Stoffe beruht vor allem auf der Umwandlung der Schallenergie in Wärmeenergie. Sie wird durch...

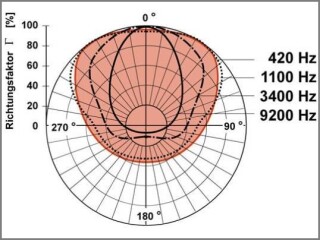

Richtungsfaktor für Sprache in der horizontalen Ebene bei verschiedenen Frequenzen

Richtungsfaktor für Sprache in der horizontalen Ebene bei verschiedenen Frequenzen

Schall/​Lärm

Richtwirkung von Sprache

Das obenstehende Bild zeigt den Richtungsfaktor für Sprache in der horizontalen Ebene. Die Richtwirkung ist bei niedrigen...

Gemusterter Vorhangstoff  zur Verbesserung der Raumakustik

Gemusterter Vorhangstoff zur Verbesserung der Raumakustik

Schallabsorption

Schallabsorption durch Vorhänge

Vorhänge und Textilien stellen eine spezielle Form poröser Schallabsorber dar, die u.a. gern dort eingesetzt werden, wo...

Schulen/​Universitäten

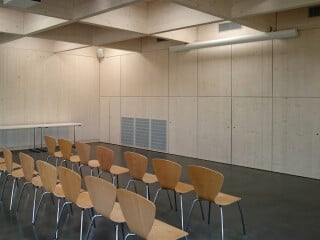

Vortragsräume und Auditorien
