Punktlagerung: Fassaden

Die Prototypen der punktgelagerten Fassaden sind die Entwicklungen des Planar-Systems von Pilkington mit Norman Foster beim Renault Center in Swindon (1982) und von Peter Rice und Hugh Dutton bei den Gewächshäusern des Parc La Vilette in Paris (1986), der ersten frei hängenden Glaswand, die mit Seilträgern hinterspannt wurde. Heute sind punktgelagerte Fassaden und Überkopfverglasungen technischer Standard und es gibt eine Vielzahl von Punkthaltersystemen. Als Gläser können wegen der Spannungskonzentration im Bohrungsbereich nur vorgespannte Gläser (ESG , TVG ) verwendet werden.

Gallerie

Als Alternative zur Punktlagerung mit Durchbohrung wurden von Schlaich Bergermann und Partner bei der Glasfassade des Kempinski-Hotels in München (1993) gespannte Seilnetzfassaden entwickelt, bei denen die vorgespannten Seile im Raster der Glasscheiben angeordnet werden und die Seilklemmen gleichzeitig zur Punktlagerung der Gläser an deren Ecken dienen. Das Konstruktionsprinzip ist mit dem eines Tennisschlägers vergleichbar. Dadurch ist die Bauhöhe dieser Fassaden minimal und die Transparenz optimal. Die Ecklagerung der Scheibe ohne Durchbohrung vermeidet die hohe Spannungskonzentration und erlaubt eine wirtschaftlichere Dimensionierung der Scheiben.

Fachwissen zum Thema

Bemessung

Bemessung von punktgelagerten Verglasungen

Während liniengelagerte Scheiben aufgrund des klar bestimmbaren Spannungsverlaufes in Platten auch mit einfachen Hilfsmitteln...

Glasbearbeitung

Bohrungen im Glas

Im Konstruktiven Glasbau werden Scheiben häufig über Bohrungen innerhalb der Glasfläche befestigt. Aufgrund der hohen lokalen...

Zwängungsfreie Punktlagerung in Scheibenebene

Zwängungsfreie Punktlagerung in Scheibenebene

Sicherheit/​Tragfähigkeit

Lagerung punktgehaltener Verglasungen

In der Scheibenebene kann die statisch bestimmte Lagerung punktgehaltener Scheiben durch die Anordnung von festen und...

Punkthalter mit durchbohrter Scheibe

Punkthalter mit durchbohrter Scheibe

Lagern/​Verbinden

Punktlagerung

Punkthalter für Gläser werden heute in den verschiedensten Variationen angeboten. Als Urvater der Punkthalter für durchbohrte...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
BauNetz Wissen Glas sponsored by:
Saint-Gobain Glass Deutschland
Zum Seitenanfang

Fugenausbildung und Dichtungen

Ausführung von Stoßfugen

Ausführung von Stoßfugen

Abdichtungen in der Fuge spielen bei Verglasungen eine wichtige Rolle. Sie sollen Glas und Rahmen dauerhaft gegen Luft- und...

Glashalteleisten

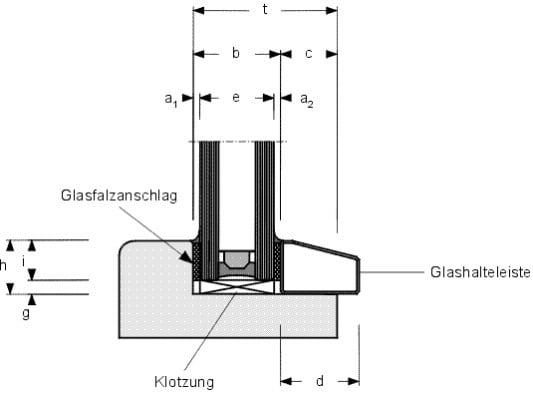

Verglasung mit einer Glashalteleistea1 = äußere Dichtstoffdicke		e  = Dicke der Verglasungseinheita2 = innere Dichtstoffdicke		g  = Glasfalzgrundb  = Glasfalzbreite Klotzungh  = Glasfalzhöhec  = Auflagebreite der Glashalteleistei  = Glaseinstandd  = Breite der Glashalteleistet  = Gesamtfalzbreite

Verglasung mit einer Glashalteleistea1 = äußere Dichtstoffdicke e = Dicke der Verglasungseinheita2 = innere Dichtstoffdicke g = Glasfalzgrundb = Glasfalzbreite Klotzungh = Glasfalzhöhec = Auflagebreite der Glashalteleistei = Glaseinstandd = Breite der Glashalteleistet = Gesamtfalzbreite

Einfache Verglasungen werden an der Rahmenkonstruktion bevorzugt mittels Glashalteleisten befestigt. Deren Auflagerbreite sollte...

Klebeverbindungen

Hier wird Einkomponentenklebstoff zwischen Glas und Rahmen eines Fensters eingespritzt

Hier wird Einkomponentenklebstoff zwischen Glas und Rahmen eines Fensters eingespritzt

Im Automobilbau längst Stand der Technik, bieten Klebeverbindungen auch im Glasbau Vorteile. So ist es mit ihnen möglich,...

Klotzung

Fensterschnitt mit Tragklotz aus Kunststoff

Fensterschnitt mit Tragklotz aus Kunststoff

Ein wesentliches Element von Vertikalverglasungen ist die Klotzung bzw. Verklotzung. Sie ist nach den flachen Holz- oder...

Kontaktverbindungen

Kontaktverbindung am Kunsthaus Bregenz, Architektur: Peter Zumthor

Kontaktverbindung am Kunsthaus Bregenz, Architektur: Peter Zumthor

Bei reinem Formschluss, z.B. bei einem in einen Stahlschuh eingegossenen Glasbalken, gelten prinzipiell die gleichen Überlegungen...

Linienlagerung

Die häufigste Lagerungsart von Glas im Bauwesen stellt die Linienlagerung bzw. linienförmige Lagerung dar, im Bild die Atriumfassade am Luisenblock in Berlin, Architektur: Sauerbruch Hutton

Die häufigste Lagerungsart von Glas im Bauwesen stellt die Linienlagerung bzw. linienförmige Lagerung dar, im Bild die Atriumfassade am Luisenblock in Berlin, Architektur: Sauerbruch Hutton

Die linienförmige Lagerung ist die am häufigsten eingesetzte Lagerungsart von Glas; bauaufsichtlich ist sie durch die DIN 18008-2 geregelt.

Lochleibungsverbindungen

Beispiel für eine Lochleibungsverbindung im Glasbau

Beispiel für eine Lochleibungsverbindung im Glasbau

Lochleibungsverbindungen haben sich im Stahl- und Holzbau bewährt. Sie zeichnen sich durch ihre einfache, anpassungsfähige und...

Punktlagerung

Punkthalter mit durchbohrter Scheibe

Punkthalter mit durchbohrter Scheibe

Punkthalter für Gläser werden heute in den verschiedensten Variationen angeboten. Als Urvater der Punkthalter für durchbohrte...

Punktlagerung: Fassaden

Punktgehaltene Außenverglasung schützt die Reste der Hotel Esplanade-Fassade am Potsdamer Platz in Berlin; Architektur: Murphy/Jahn

Punktgehaltene Außenverglasung schützt die Reste der Hotel Esplanade-Fassade am Potsdamer Platz in Berlin; Architektur: Murphy/Jahn

Die Prototypen der punktgelagerten Fassaden sind die Entwicklungen des Planar-Systems von Pilkington mit Norman Foster beim...

Reibverbindungen

Reibverbindungen werden im Stahlbau unter dem Begriff hochfeste Verbindungen bereits lange eingesetzt. Dabei werden Stahlflächen...

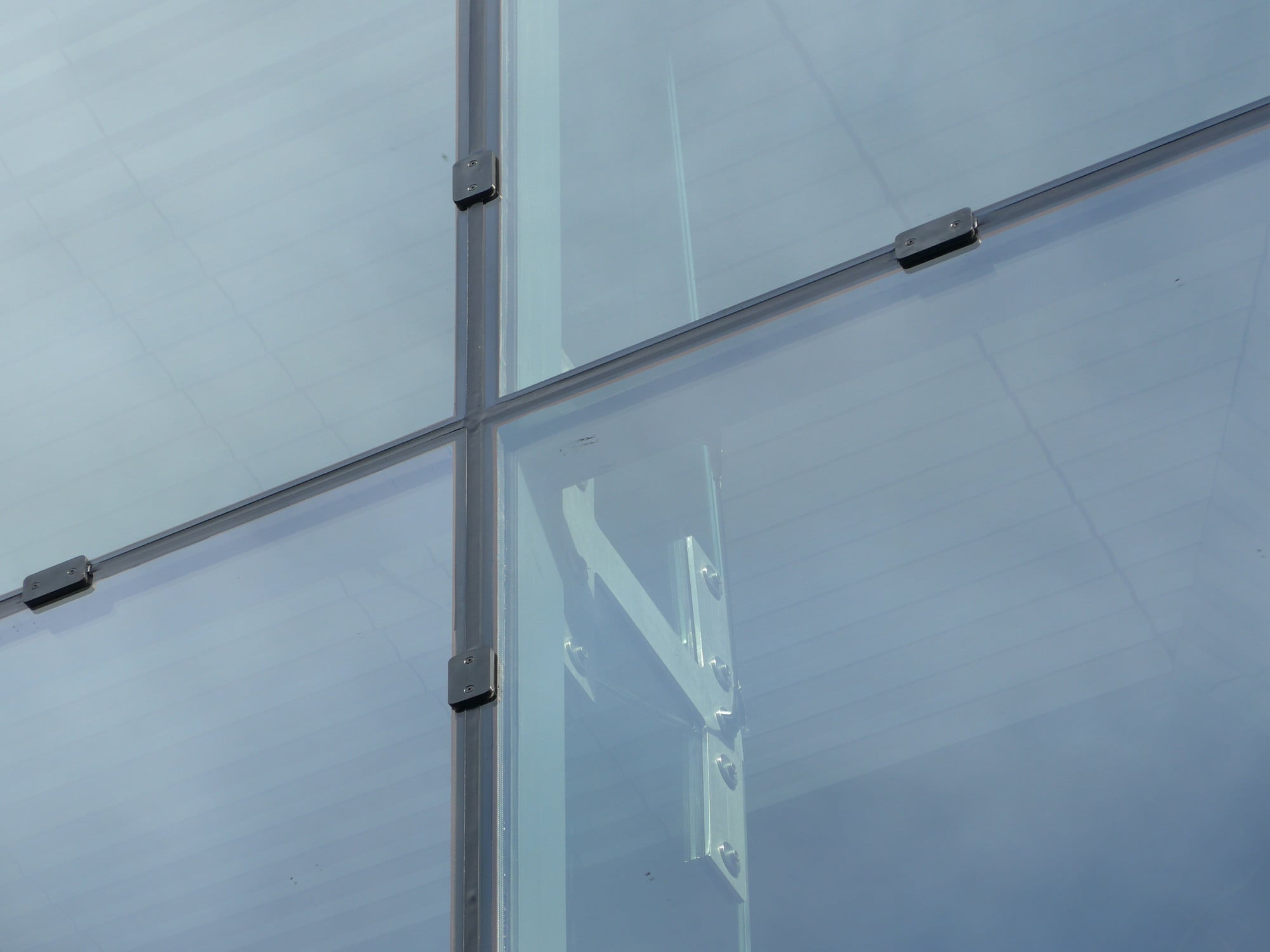

Verschiedene Fügetechniken von Glaselementen
