Glasschwerter

Glasschwerter sind im Grunde nichts anderes als Glasbalken, und wurden als Aussteifungselemente für Fassadenkonstruktionen bereits häufig ausgeführt. Problematisch ist meist der Lastfall Windsog, da die Glasschwerter normalerweise nur im Inneren des Gebäudes angeordnet werden.

Gallerie

Um auf mechanische Halteprofile von außen zu verzichten, können Isolierglasscheiben für den Lastfall Windsog im Bereich des Randabstandhalters auch punktuell im Bereich des Randverbundes gehalten werden. Zur Ausführung dieser Konstruktionen müssen in der Regel die tragenden Klebefugen im Übergang Glasschwert/Haltekonstruktion experimentell untersucht werden.

Alternativ können Edelstahlbleche angeordnet werden, die die Glasschwerter einfassen und über Kontakt die Lasten aufnehmen, die von Glashaltern in der Fuge bei Windsog abgetragen werden müssen. Auch Glasecken können mit Glasschwertern ausgeführt werden.

Fachwissen zum Thema

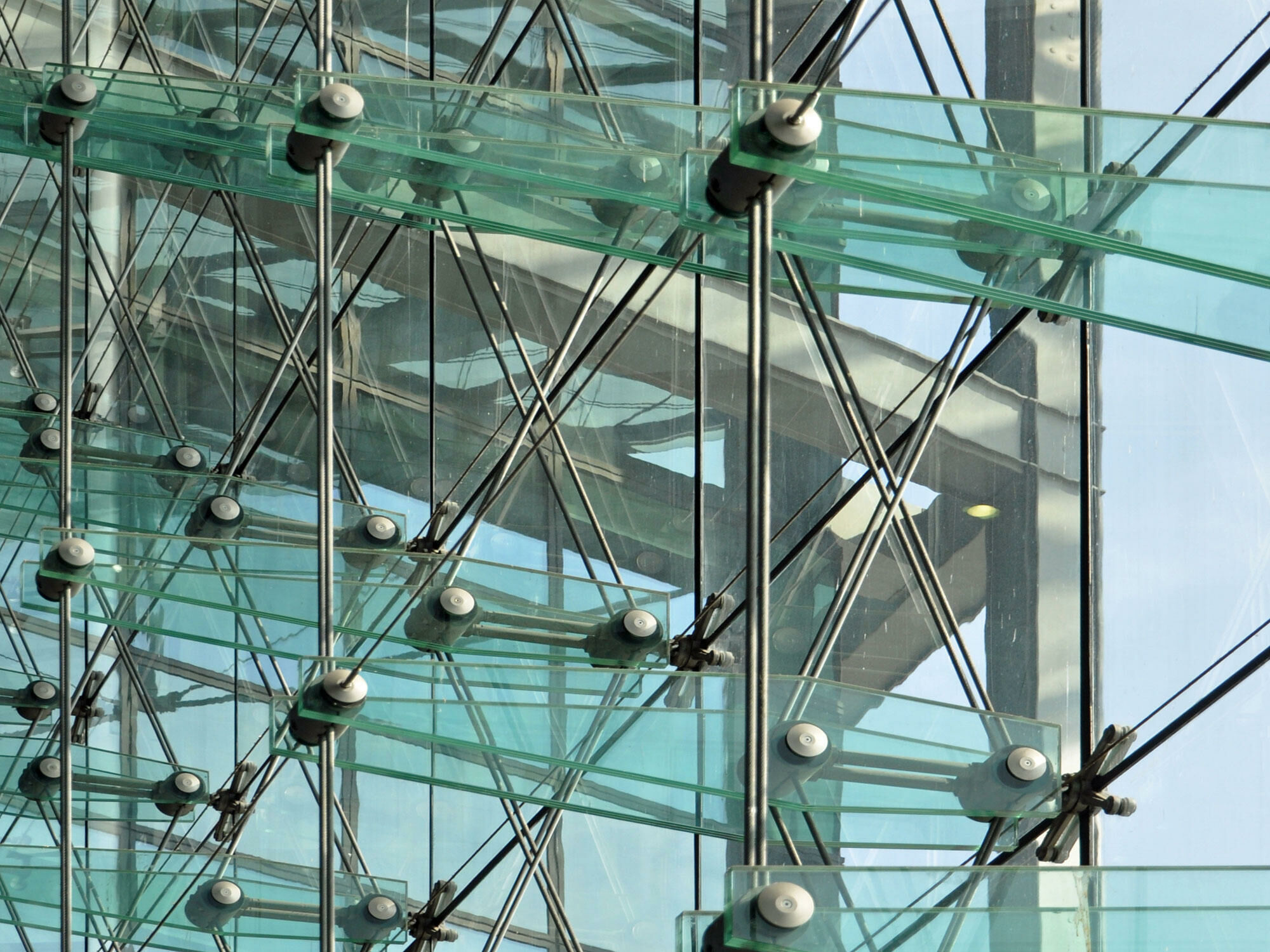

Glasschwerter an der Fassade des Berliner Hauptbahnhofs
