Glasbalken

Das Gebiet des Konstruktiven Glasbaus umfasst eine Vielzahl von möglichen Anwendungen. Bei einer materialgerechten Planung sind Tragkonstruktionen mit gläsernen Stützen, Balken, Schwertern oder Tonnengewölben realisierbar.

Gallerie

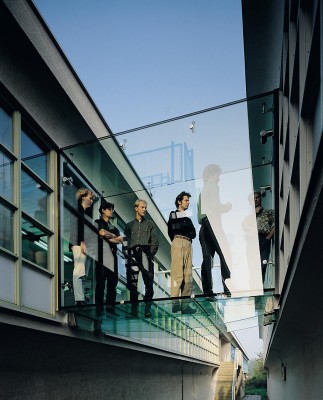

Eines der ersten Beispiele für die Ausführung einer Glaskonstruktion mit Balkenelementen stellt die Glaspyramide München-Maisach dar. Hier wurde Verbundsicherheitsglas (VSG) aus Einscheibensicherheitsglas (ESG) mit Lochleibungsverbindungen über Knotenelemente aus Stahl untereinander verbunden. Eines der bekanntesten Projekte ist die Verbindungsbrücke zwischen zwei Gebäuden in Rotterdam (Architekten: Kraijvanger/Urbis, Ingenieur: Rob Nijsse), bei denen die Glasbalken entsprechend der Momentenlinie geformt wurden.

Auch Glaskonstruktionen mit unterspannten Glasbalken aus VSG aus ESG wurden bereits realisiert. Die Lasteinleitung erfolgt über Lochleibungsverbindungen, bei denen Bolzen nachträglich mit Zweikomponentenmörtel in die Bohrungen eingeklebt wurden. Bei unterspannten Konstruktionen sind die Eigenschaften des verwendeten Zuggliedes im Hinblick auf das Verformungs- und Kriechverhalten von entscheidender Bedeutung.

Für Glasbalken wird oft 3-fach VSG aus einer tragenden ESG-Scheibe sowie zwei weitere Schutzscheiben aus ESG oder TVG verwendet. Die Last wird über Lochleibung oder Kontakt an den Auflagern eingeleitet. Bei Bohrungen hat es sich bewährt, die Bohrungen der Außenscheiben größer zu wählen und der Zwischenraum zu verfüllen, um den planmäßigen Lastabtrag über die ESG-Scheibe sicherzustellen und Maßtoleranzen bei der Produktion des VSG abfangen zu können. Umfangreiche Versuche zum Tragverhalten von Glasbalken wurden an der ETH Zürich von Dr. Hess durchgeführt.

Fachwissen zum Thema

Glasschwerter an der Fassade des Berliner Hauptbahnhofs

Glasschwerter an der Fassade des Berliner Hauptbahnhofs

Bemessung

Bemessung von Glasbalken und Glasschwertern

Unter Glasbalken bzw. Glasschwertern werden quer zur Längsachse beanspruchte Bauteile verstanden, deren Länge im Vergleich zu...

Zylindrische Bohrung in Glas

Zylindrische Bohrung in Glas

Glasbearbeitung

Bohrungen im Glas

Im Konstruktiven Glasbau werden Scheiben häufig über Bohrungen innerhalb der Glasfläche befestigt. Aufgrund der hohen lokalen...

Glasbalken und Glasschwert als geklebte Einheit der Überdachung des Glasmuseums Broadfield House, Architekten: Design Antenna; Ingenieure: Dewhurst Macfarlane

Glasbalken und Glasschwert als geklebte Einheit der Überdachung des Glasmuseums Broadfield House, Architekten: Design Antenna; Ingenieure: Dewhurst Macfarlane

Glas-Primärtragwerke

Glasschwerter

Glasschwerter sind im Grunde nichts anderes als Glasbalken, und wurden als Aussteifungselemente für Fassadenkonstruktionen bereits...

Zentrisch vorgespannte Glasrohre aus Borosilikatglas als Stütze

Zentrisch vorgespannte Glasrohre aus Borosilikatglas als Stütze

Glas-Primärtragwerke

Glasstützen

Glasstützen wurden bisher nur selten ausgeführt, da die fehlende Duktilität des Glases gerade bei Stützkonstruktionen...

Bauwerke zum Thema

Glas trägt Glas ...

Glas trägt Glas ...

Bildung

Glasdach der Mensa der TU Dresden

Mensa und Rektorat der Technischen Universität Dresden an der Mommsenstraße umfassen das Areal eines ganzen Blocks. Als...

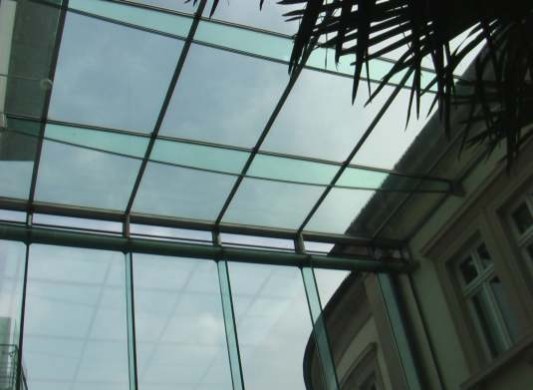

Innenansicht Dach mit Glasbalken
