Passivhaus: Dachkonstruktion

Hochwärmegedämmter Aufbau hat verschiedene Vorteile

Bei der Planung und Ausführung von Passivhäusern ist der Anspruch an den Wärmeschutz erhöht und eine genaue Detailplanung der Anschlüsse erforderlich. Das Dach ist auf Grund seines hohen Flächenanteils von großer Bedeutung. Im Dachgeschossbereich treten zudem Transmissionswärmeströme auf.

Gallerie

Die Mindestanforderung an Außenbauteile bei Passivhäusern liegt bei einem U-Wert von 0,15 W/m²K oder darunter. Dieser Wert gilt auch für die Dachkonstruktion. Eine gute Wärmedämmung im Dach ist auch bei  gängigen Häusern wirtschaftlich sinnvoll und hebt den Wohnkomfort.

Für ein geneigtes Sparrendach sind bei Dämmstärken um 40 cm hohe Trägersparren erforderlich, die wiederum größere Spannweiten ermöglichen. Bei einer Untersuchung zum Thema „Hochwärmegedämmte Dachkonstruktionen“ durch das hessische Ministeriums für Wirtschaft, Verkehr und Landesentwicklung wurde festgestellt, dass diese Konstruktionen nicht nur die Energiebilanz eines Hauses positiv beeinflussen, sondern auch die Dauerhaftigkeit der Konstruktion erhöhen und damit den Bautenschutz  verbessern.

Außerdem wurde festgestellt, dass es durch den hochwärmegedämmten Dachaufbau nicht mehr zu einer erhöhten Heizlast im Dachgeschossbereich kommt. Auch der Einfluss des Absorptionsgrades durch dunkle Dacheindeckung, der bei üblichen Dachkonstruktionen zu einer sommerlichen Überhitzung bei Dachgeschossen führt, ist beim Passivhausdach unbedeutend.

Bildnachweis: Planquadrat-Architekten, Bonn

Fachwissen zum Thema

Plus-Energie-Haus, Gewinner des Solar Decathlon 2007

Plus-Energie-Haus, Gewinner des Solar Decathlon 2007

Energieeinsparung

Energiesparende Gebäude/Gebäudestandards

Die Qualität eines Neubaus aus energetischer Sicht wird heute über den Heizenergieverbrauch bestimmt. In den meisten privaten...

PV-Anlage statt Satteldach

PV-Anlage statt Satteldach

Wohnen

Passivhaus in Hain

Der Bebauungsplan für das Grundstück im kleinen Ort Hain bei Ahrweiler schrieb Sattel- oder Walmdächer verbindlich vor. Kay Künzel...

Sommerlicher Wärmeschutz

Wärmeschutz

Sommerlicher Wärmeschutz

Der sommerliche Wärmeschutz soll verhindern, dass durch direkte und indirekte Sonneneinstrahlung eine für die Nutzung unzumutbare...

Surftipps

Zum Seitenanfang

Kleine Konstruktionsgeschichte

Die Ebene zwischen der Eindeckung und der Unterspannung und die zwischen Unterspannung und der Wärmedämmung ist belüftet

Die Ebene zwischen der Eindeckung und der Unterspannung und die zwischen Unterspannung und der Wärmedämmung ist belüftet

Bis in die 1990er Jahre wurden die Architekturstudenten an den Universitäten von ihren Professoren noch vor die Entscheidung...

Belüftetes Dach (I): Konstruktion

Zwischensparrendämmung mit Unterspannbahn

Zwischensparrendämmung mit Unterspannbahn

Beim zweischalig, belüfteten Dach (früher Kaltdach genannt) ist direkt über der Wärmedämmung und unterhalb der Unterspannbahn/des...

Belüftetes Dach (II): Unterspannbahn/Unterdach

Die Anordnung einer Unterspannbahn bzw. eines Unterdaches erfolgt beim belüfteten und beim nicht belüfteten Dach mit dem Ziel, die...

Belüftetes Dach (III): Dampfsperre

Bei belüfteten Dachkonstruktionen ist auf eine einwandfreie Ausbildung der Dampfsperre zu achten. Die DIN 4108 Wärmeschutz und...

Belüftetes Dach (IV): Wärmedämmung

Zu beachten ist, dass der nach DIN 4108 Wärmeschutz und Energie-Einsparung in Gebäuden und den Fachregeln des deutschen...

Belüftetes Dach (V): Beurteilung

Lüftung gegen Feuchtigkeit

Lüftung gegen Feuchtigkeit

Ging man in der Vergangenheit davon aus, dass eine belüftete Konstruktion grundsätzlich die feuchteschutztechnische Sicherheit...

Nicht belüftetes Dach (I): Konstruktion

Zwischensparrendämmung mit diffusionsoffener Bahnenabdeckung auf Schalung

Zwischensparrendämmung mit diffusionsoffener Bahnenabdeckung auf Schalung

Das Warmdach ist eine nicht belüftete Dachkonstruktion, bei der direkt über der Wärmedämmung keine Belüftungsschicht angeordnet...

Nicht belüftetes Dach (II): Unterdeckbahn/Unterdach

Unterdeckbahnen bzw. Unterdächer bestehen aus einem diffusionsoffenen Material. Dadurch wird gewährleistet, dass vorübergehende...

Nicht belüftetes Dach (III):Dampfbremse

Spezialfolie die von außen über die Sparren geführt werden kann

Spezialfolie die von außen über die Sparren geführt werden kann

Die einwandfreie Anbringung einer absolut dicht schließenden Dampfbremse raumseitig unterhalb der Wärmedämmung ist beim nicht...

Nicht belüftetes Dach (IV): Wärmedämmung

Der erforderliche Wärmeschutz von Bauteilen ist nach DIN 4108 Wärmeschutz und Energie-Einsparung in Gebäuden (Mindestwärmeschutz)...

Nicht belüftetes Dach (V): Beurteilung

Nicht belüftete Konstruktionen sind im Sinne der Fachregeln des deutschen Dachdeckerhandwerks die bevorzugten Konstruktionen. Ihre...

Passivhaus: Dachkonstruktion

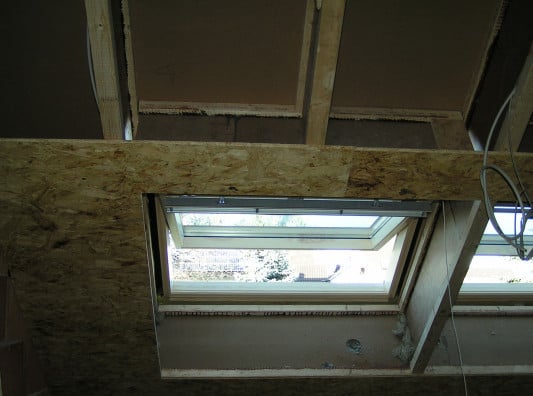

Dachkonstruktion mit 40 cm Stegträgern und Einblasdämmung
