Anschlüsse Fenster

Die Bauanschlüsse des Fensters werden nach drei Seiten unterschieden. Der untere, horizontale Teil der äußeren Fensterlaibung wird als Sohlbank, der innere, waagerechte Teil als Fensterbank bezeichnet. Darunter liegt die Fensterbrüstung. Die beiden vertikalen seitlichen Begrenzungen nennt man Fensterlaibung, die horizontale Fläche im oberen Teil Fenstersturz. Je nach Ausführung der Fensterlaibung werden prinzipiell drei Anschlagsarten unterschieden:

  • Innenanschlag
  • Außenanschlag
  • Stumpfe Fensterlaibung

Den drei möglichen Anschlagsarten entsprechend werden Fenster auch oft in die drei Kategorien Blendrahmenfenster (mit Innen- oder Außenanschlag), Blockrahmenfenster und Zargenfenster (in der stumpfen Laibung) unterteilt.

Die Stellen zur Fensterbefestigung müssen so festgelegt werden, dass eine einwandfreie Übertragung der Kräfte in das Bauwerk gewährleistet ist. Es dürfen dabei keine Verformungen auftreten, welche die Funktion des Fensters beeinträchtigen. Bei der Dimensionierung und Festlegung der Fensterbefestigung sind folgende Faktoren zu berücksichtigen:

  • Glas- und Rahmengewichte
  • Zusatzlasten und
  • die auftretende Windlast.

Das Zusammenwirken von Bauteilen mit unterschiedlichen Aufgaben wird immer dann zum Problem, wenn die Wechselwirkung, die sich durch deren Verbindung ergibt, nicht beachtet wird. Der Einbau von Fenstern und die Ausführung der Anschlussfuge zwischen Fenster und Baukörper erfordern daher eine ausreichende Planung, damit diese Verbindung allen Anforderungen gerecht wird.

Der Baukörperanschluss muss so ausgebildet sein, dass eine Tauwasserbildung vermieden wird, die Fensterkonstruktion frei arbeiten kann und eventuelle Belastungen durch statische Verformungen oder Erschütterungen verhindert werden. Für diesen Fall gibt es, je nach der jeweiligen Beanspruchungsgruppe (DIN 18055), sechs Anschlussmöglichkeiten:

Fachwissen zum Thema

 Der Einbau von Fenstern und die Ausführung der Anschlussfuge zwischen Fenster und Baukörper erfordern daher eine ausreichende Planung, damit diese Verbindung allen Anforderungen gerecht wird

Der Einbau von Fenstern und die Ausführung der Anschlussfuge zwischen Fenster und Baukörper erfordern daher eine ausreichende Planung, damit diese Verbindung allen Anforderungen gerecht wird

Konstruktion/​Funktion

Anschlussfugen

Der Einbau von Fenstern und die Ausführung der Anschlussfuge zwischen Fenster und Baukörper erfordern daher eine ausreichende Planung, damit diese Verbindung allen Anforderungen gerecht wird

Konstruktion/​Funktion

Befestigungen von Fenster

In der Regel werden für die Montage von Fenster folgende Befestigungsmittel angewendet:SpreizdübelLaschen oder SchlaudernAnker-...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Fenster und Türen sponsored by:
Solarlux GmbH | Kontakt +49 5422 9271-0 | www.solarlux.com
Zum Seitenanfang

Einführung II Beschläge

Türdrücker an der Stiftskirche in Quedlinburg

Türdrücker an der Stiftskirche in Quedlinburg

Seit Ende der 1980er-Jahre wurde die Entwicklung des Fensters maßgeblich von der Beschlagsentwicklung beeinflusst. Oft wurden die...

Anschluss mit Bauabdichtungsfolie

Bei zweischaligem Mauerwerk und hinterlüfteten Fassaden wird heute ab der Beanspruchungsgruppe 3.3 bevorzugt der Anschluss mit...

Anschluss mit Zargen

Der Anschluss mit Zargen (Beanspruchungsgruppe 3.2) kann auch bei großen Fensterelementen mit hohen Wärmedehnungen zur Anwendung...

Anschlüsse Außentüren

Der baukonstruktive und montagetechnische Anschluss der Tür an die umgebenden Wand muss grundsätzlichen funktionalen Anforderungen genügen ...

Der baukonstruktive und montagetechnische Anschluss der Tür an die umgebenden Wand muss grundsätzlichen funktionalen Anforderungen genügen ...

Unter „Anschluss“ versteht man die baukonstruktive und montagetechnische Verbindung der Tür mit der umgebenden Wand. Dieser...

Anschlüsse Fenster

Die Bauanschlüsse des Fensters werden nach drei Seiten unterschieden. Der untere, horizontale Teil der äußeren Fensterlaibung wird...

Anschlüsse Innentüren

Unter der Voraussetzung, dass unter „Innentür“ eine herkömmliche aus den Komponenten Türblatt und Zarge bestehende Tür verstanden...

Anschlussfugen

 Der Einbau von Fenstern und die Ausführung der Anschlussfuge zwischen Fenster und Baukörper erfordern daher eine ausreichende Planung, damit diese Verbindung allen Anforderungen gerecht wird

Der Einbau von Fenstern und die Ausführung der Anschlussfuge zwischen Fenster und Baukörper erfordern daher eine ausreichende Planung, damit diese Verbindung allen Anforderungen gerecht wird

Der Einbau von Fenstern und die Ausführung der Anschlussfuge zwischen Fenster und Baukörper erfordern daher eine ausreichende Planung, damit diese Verbindung allen Anforderungen gerecht wird

Archivolte

Zeitgenössische Archivolte von Graft, "Bricks", Berlin 2021

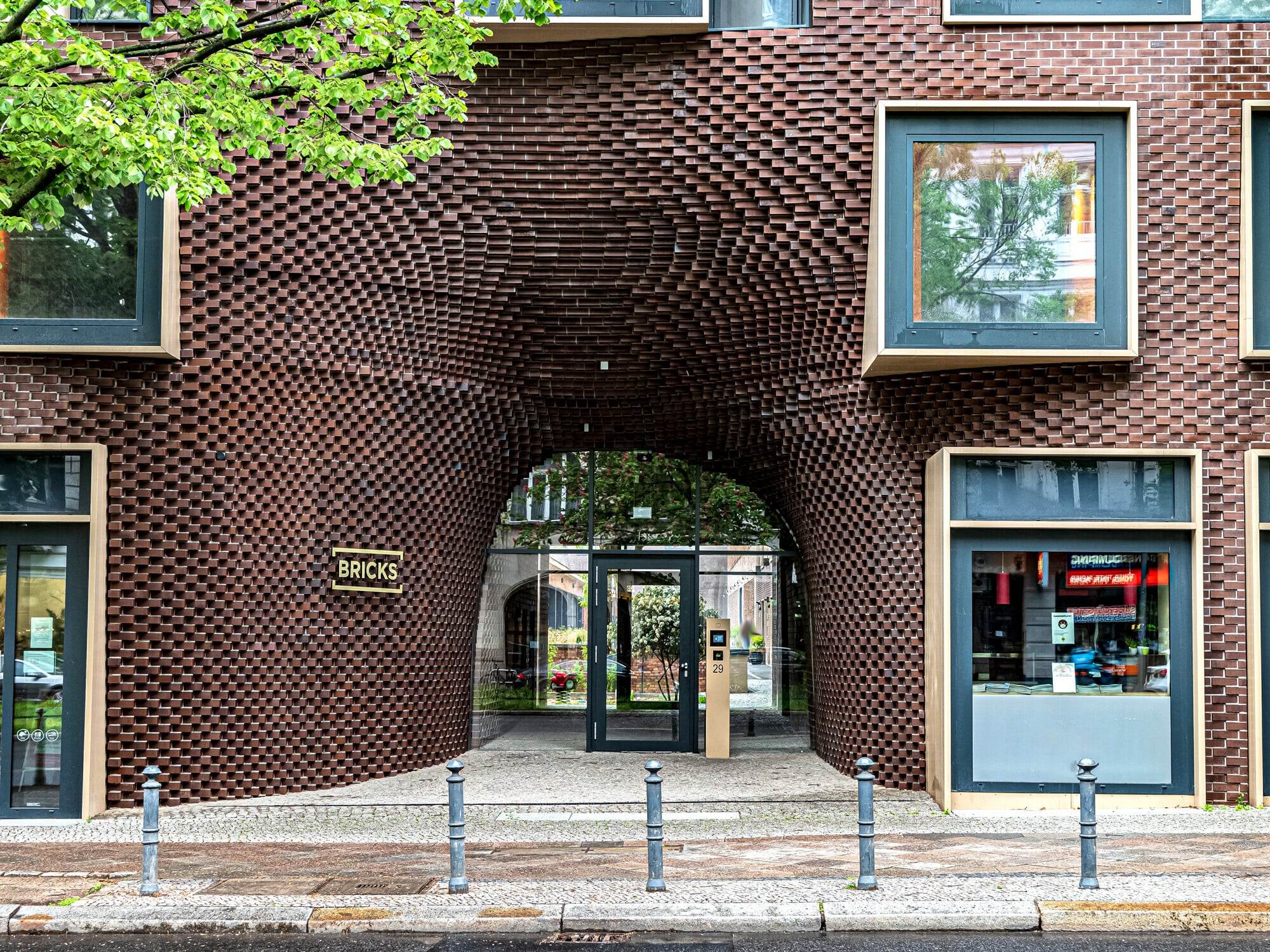

Zeitgenössische Archivolte von Graft, "Bricks", Berlin 2021

Eine plastisch gestaltete und gewölbte Türlaibung vergrößert den Eingangsbereich visuell und wertet ihn repräsentativ auf.

Balustrade

Eine Balustrade ist ein meist repräsentatives Brüstungsgeländer. Es besteht aus einem rhythmischen Wechsel einer Reihe kleiner bauchiger Säulen und deren Zwischenräumen.

Eine Balustrade ist ein meist repräsentatives Brüstungsgeländer. Es besteht aus einem rhythmischen Wechsel einer Reihe kleiner bauchiger Säulen und deren Zwischenräumen.

Die dekorative Absturzsicherung begegnet uns im städtischen Kontext häufig, insbesondere an historischen Gebäuden. In welchen Materialien und Farben sie vorkommen und was genau Granatapfelbäume mit ihnen zu tun haben, haben wir hier zusammengefasst.

Befestigungen von Fenster

In der Regel werden für die Montage von Fenster folgende Befestigungsmittel angewendet:SpreizdübelLaschen oder SchlaudernAnker-...

Bemessung von Glaskonstruktionen

Glasfassade am Sonycenter in Berlin

Glasfassade am Sonycenter in Berlin

Für den Einbau von Verglasungen ist ein statischer Nachweis und eine konstruktive Ausbildung auf Grundlage der Normenreihe DIN...

Brandschutzverglasungen

Das Brandschutzglas im XXL-Format von Vetrotech Saint-Gobain heißt Contraflam Mega und ist Abmessungen von 2,30 x 4,60 m erhältlich.

Das Brandschutzglas im XXL-Format von Vetrotech Saint-Gobain heißt Contraflam Mega und ist Abmessungen von 2,30 x 4,60 m erhältlich.

Großflächig verglaste Fassaden sorgen für lichtdurchflutete Räume und eine größere Transparenz im und am Gebäude. Ermöglicht...

DIN-links und DIN-rechts

Ansicht Linkstür und Rechtstür

Ansicht Linkstür und Rechtstür

Öffnungsrichtungen von Türen, Fenstern, Läden und Schlössern

Drehflügelfenster

Drehflügelfenster links

Drehflügelfenster links

Drehfenster können an allen Seiten angeschlagen werden. Seitlich - links oder rechts- angeschlagene Fenster werden...

Drehflügeltüren

An Drehflügeltüren werden folgende Anforderungen an die Beschläge gestellt:Flügel lagernFlügelbewegung begrenzenVerschluss im...

Drehgriffe

Das zentrale Bedienelement an Fensterbeschlägen ist der Drehgriff, auch Griffolive genannt. Allein mit Drehung der Olive werden...

Drehkippbeschläge

Unterschiedliche Griffstellungen am Fenster

Unterschiedliche Griffstellungen am Fenster

Drehkippbeschläge sind Beschläge mit Einhandbedienung. Sie dienen dazu, Fenster und Fenster-Türflügel durch Betätigung eines...

Drehkippflügelfenster

Drehkippflügel Fenstertür rechts

Drehkippflügel Fenstertür rechts

Bei diesen Fenstern werden besondere Drehkippbeschläge eingesetzt, die ein Öffnen des Flügels oder eine Kippstellung ermöglichen....

Durchwurf-, durchbruch- und durchschusshemmende Fenster

Durchwurfhemmende Verglasungen sollen das Eindringen von geworfenen oder geschleuderten Gegenständen durch das Fenster in einen...

Einbruchschutz

Einbruchhemmende Bauteile sollen das unerlaubte Eindringen in einen Raum oder ein Gebäude verhindern.

Einbruchhemmende Bauteile sollen das unerlaubte Eindringen in einen Raum oder ein Gebäude verhindern.

Nach statistischen Angaben von Polizei und Versicherungen gelangen fast 90 Prozent aller Einbrecher über Fenster und Balkon- bzw....

Elektronische Beschlagssysteme

Elektronische Beschlagssysteme

Elektronische Beschlagssysteme benötigen keine Griffe. Der chip-gesteuerte Antrieb ermöglicht ein kontrolliertes und natürliches...

Energiesparfenster/Isoliergläser

Die von JDS Architects und Bjarke Ingels Group entworfene  VM Houses in Kopenhagen.

Die von JDS Architects und Bjarke Ingels Group entworfene VM Houses in Kopenhagen.

Hier werden Fenstersysteme vorgestellt, deren Entwicklung auf die Einbindung des Fensters in das energetische Gesamtkonzept des...

Eselsrücken

Geometrische Konstruktion eines Eselrücken in drei Schritten

Geometrische Konstruktion eines Eselrücken in drei Schritten

Spiegelsymmetrisch s-förmig geschwungene Stürze von Portalen, Türen und auch Fenstern werden mit dem anschaulichen Namen Eselsrücken oder auch Kielbogen bezeichnet.

Fensteranschluss mit eingeputztem Blendrahmen

Der Anschluss der Fenster nach Beanspruchungsgruppe 1 mit eingeputztem Blendrahmen entspricht dem bei einschaligem Mauerwerksbau...

Fensterfasche

Faschen betonen eine Gruppe von Fenstern

Faschen betonen eine Gruppe von Fenstern

Eine Fensterfasche ist eine visuell-optische Erweiterung eines Fensters über die konstruktive Laibung hinaus.

Fensterformen und -größen

Sprossenfenster am Bahnhof Dessau

Sprossenfenster am Bahnhof Dessau

Den verschiedenen klimatischen Gegebenheiten entsprechend, begegnen wir heute in Europa unterschiedlichsten Fensterausbildungen....

Fensterkreuz

Hölzernes Fensterkreuz

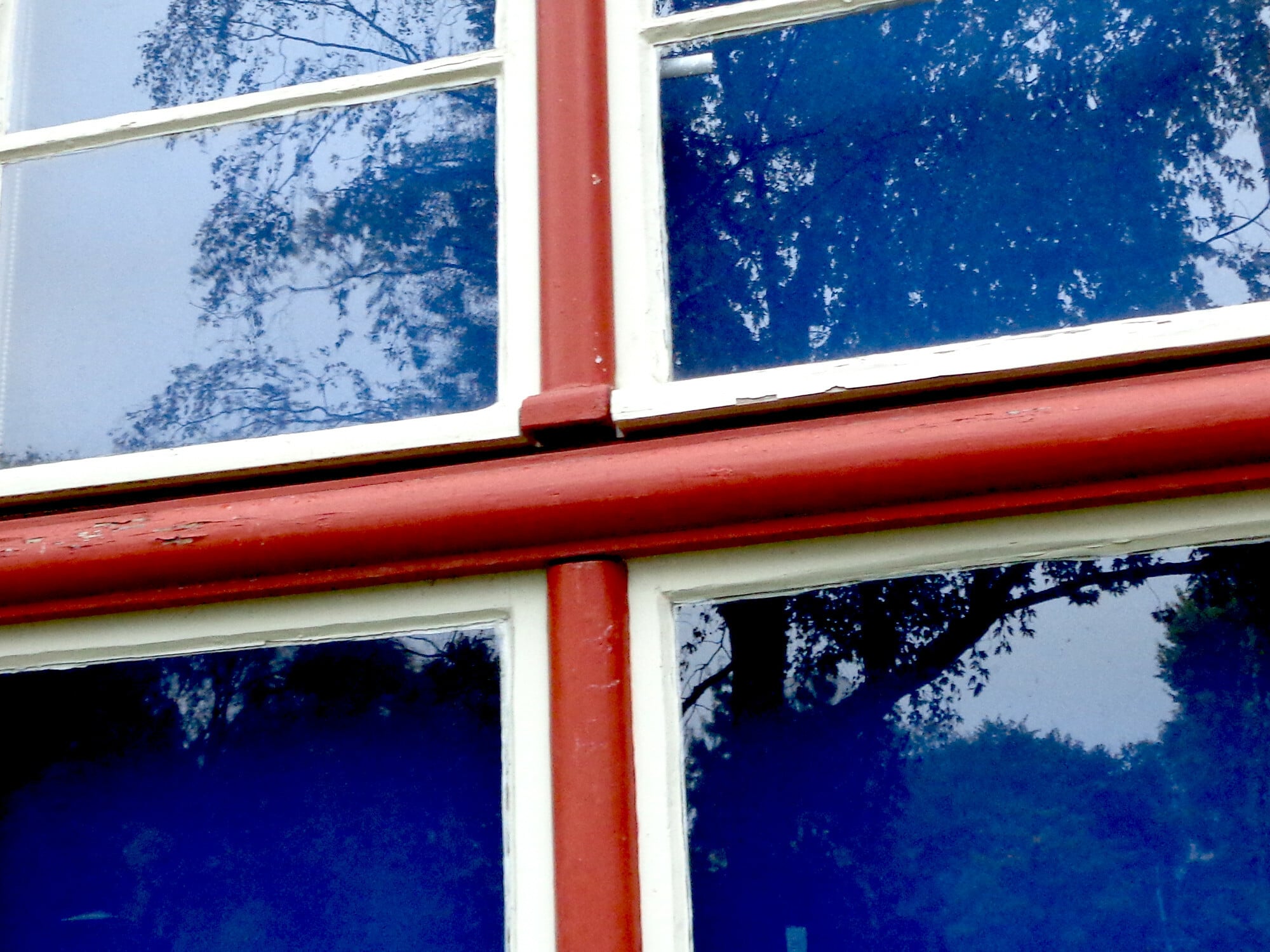

Hölzernes Fensterkreuz

Teilen das Fenster in vier Teile, steifen die Fensteröffnung aus und halten die Flügel und ihre Anschläge.

Fensterläden

Fensterläden an einem Fachwerkbau in Quedlinburg

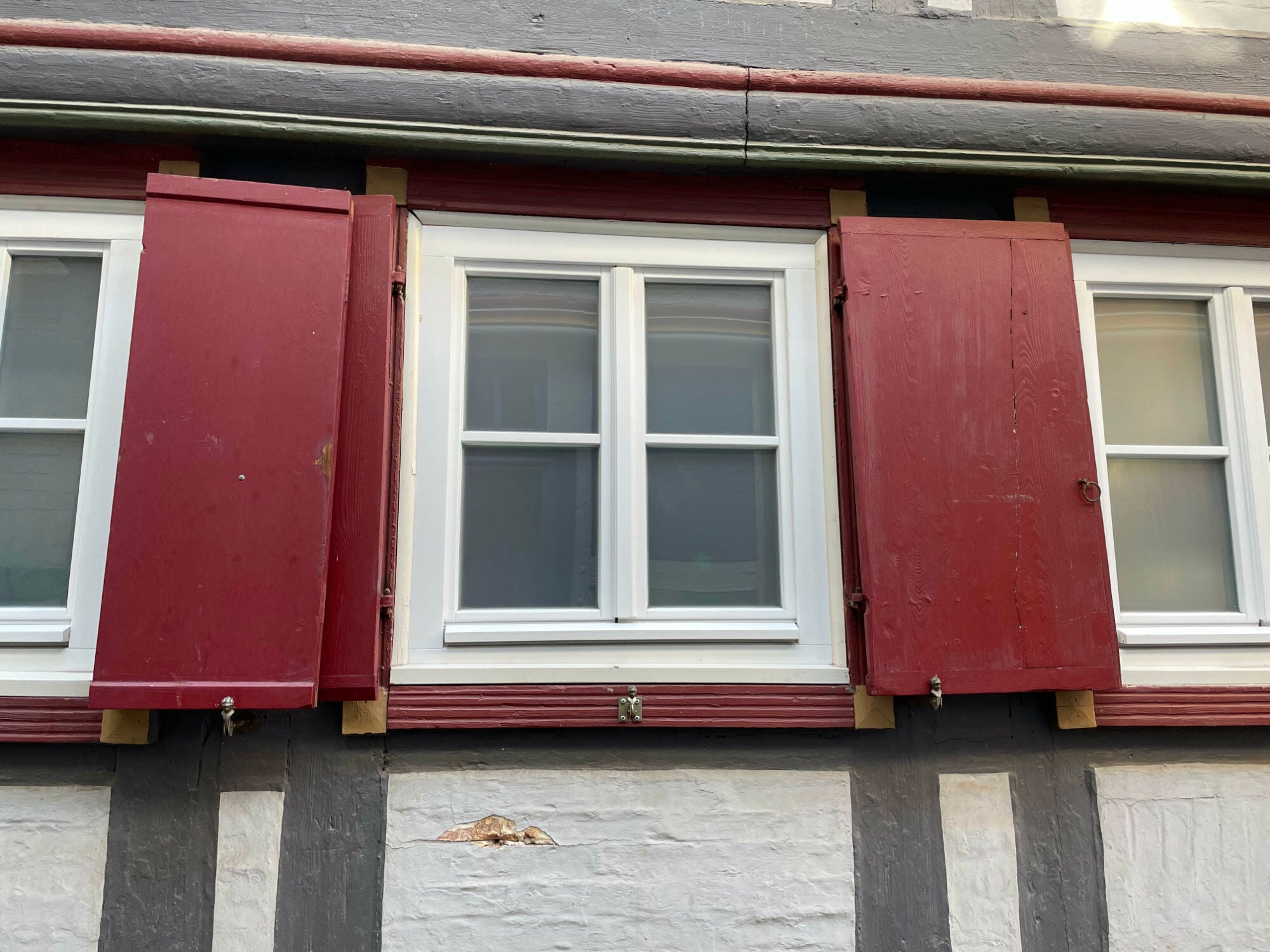

Fensterläden an einem Fachwerkbau in Quedlinburg

Fensterläden sind ein baugeschichtlich belegbares und bewährtes Bauteil für Wetterschutz, Sonnenschutz, Sichtschutz, nächtlichen...

Fensterlaibung

Die Schnittfläche zwischen einem Fenster und der umgebenden Wand wird als Fensterlaibung bezeichnet (im Bild: tiefe Naturstein-Laibungen als Zitat der Heidelberger Schloss-Ruine, Besucherzentrum, Max Dudler 2010-2012).

Die Schnittfläche zwischen einem Fenster und der umgebenden Wand wird als Fensterlaibung bezeichnet (im Bild: tiefe Naturstein-Laibungen als Zitat der Heidelberger Schloss-Ruine, Besucherzentrum, Max Dudler 2010-2012).

Die Schnittfläche zwischen einem Fenster und der umgebenden Wand wird als Fensterlaibung bezeichnet. Sie können gebogen, schräg geschnitten, geknickt, gefaltet, flächenbündig fluchtend oder expressiv plastisch überhöht sein.

Glasarten

Einfach verglaste Fenster sind mittlerweile selten

Einfach verglaste Fenster sind mittlerweile selten

Einfachglasohne besondere Anforderungen ist als Glas für Bilderrahmen, für Möbel oder als einfaches Trennglas in den Stärken von 2...

Glasherstellverfahren

Die Technik der Glasherstellung ist uns aus dem Römischen Reich bekannt, erste verglaste Wandöffnungen kennen wir seit dem 1....

Hängende Verglasung

Hängende Scheibentragwerke, bei denen das Eigengewicht durch Zug und die horizontalen Lasten durch Biegung abgetragen werden, sind...

Karusselltüren

Karusselltüren sind Drehtüren, bei denen sich mittig in einem feststehenden Zylinder eine vertikale Drehachse befindet, an der zwei, drei oder vier Türblätter als Flügel befestigt sind.

Karusselltüren sind Drehtüren, bei denen sich mittig in einem feststehenden Zylinder eine vertikale Drehachse befindet, an der zwei, drei oder vier Türblätter als Flügel befestigt sind.

Die Drehtüren mit zwei, drei oder vier Türblättern wirken thermisch wie ein Windfang, denn sie verhindern das Eindringen von Witterung.

Kippflügelfenster

Rundflügel als Kippflügel

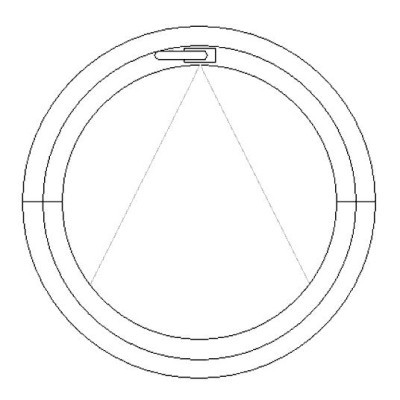

Rundflügel als Kippflügel

Kippflügelfenster werden im Gegensatz zu Klappflügelfenster unten angeschlagen. Der Flügel kippt um ca. 15° aus der Ebene in den...

Klappflügelfenster

Klappflügelfenster

Klappflügelfenster sind im Gegensatz zum Kippflügelfenster oben angeschlagen. Der Flügel kippt um ca. 15° aus der Ebene in den...

Klassifizierungen für einbruchhemmendes Glas

Einbruchhemmendes Glas wird in zwei Kategorien unterteilt:A = durchwurfhemmende GläserB = durchbruchhemmende GläserDie...

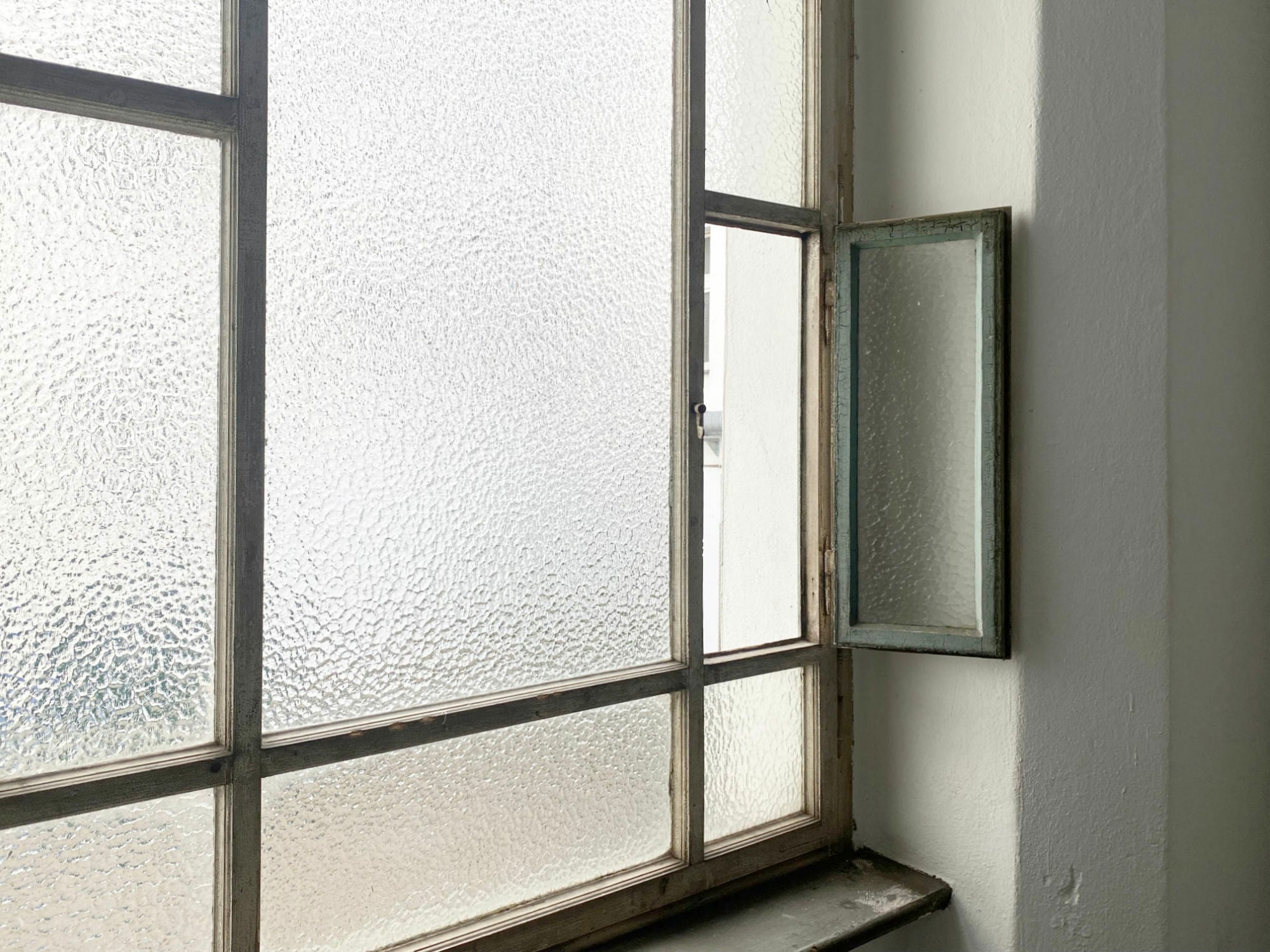

Lüftungsarten und Systeme

Die Stoßlüftung über ein normales Öffnen der Fenster erfüllt üblicherweise nicht alle Anforderungen an eine Lüftung. Durch starke...

Oliven

Fenstergriffe wurden früher als Oliven bezeichnet, der Begriff wurde von der Form abgeleitet.Fenstergriffe waren als zweiseitiger...

Pendeltüren

Pendeltüren sind selbstschließende, nach beiden Seiten im Rahmen schwingende Türen ohne Stulp, die mindestens 90° öffnen. Sie...

Profil zum Bewegungsausgleich

Seltener ist der Bewegungsausgleich in der Fensterkonstruktion. Bei der Koppelung von Fensterelementen zu einem Fensterband können...

Rauch- und Feuerschutztür-Drücker

Feuerschutztüren sind nicht automatisch auch als Rauchschutztüren geeignet, geprüfte Feuerschutz-Drückergarnituren und...

Schaltbare Sonnenschutzverglasungen

Gaschromes Glas mit Blaufärbung

Gaschromes Glas mit Blaufärbung

Als Alternative zu herkömmlichen Sonnenschutzsystemen wie außen- oder innenliegenden Jalousien, Lamellen oder Rollos wird intensiv...

Schiebefensterbeschläge

Raumhohe Glaselemente und schmale Aluminiumrahmen sind die charatkeristischen Merkmale des Schiebefensters Cero von Solarlux.

Raumhohe Glaselemente und schmale Aluminiumrahmen sind die charatkeristischen Merkmale des Schiebefensters Cero von Solarlux.

Schiebefenster verbleiben beim Öffnen in der Fensterebene und zeichnen sich durch den geringen Platzbedarf für den geöffneten...

Schiebetüren

Schiebetüren werden häufig für Baubreiten ab 1,30 m verwendet.  Im Pavillon vor dem Hyatt Regency Hotel in Köln besteht die Glasfront aus Schiebefenstern der Serie cero von Solarlux.

Schiebetüren werden häufig für Baubreiten ab 1,30 m verwendet. Im Pavillon vor dem Hyatt Regency Hotel in Köln besteht die Glasfront aus Schiebefenstern der Serie cero von Solarlux.

Schiebetüren werden häufig verwendet, wenn zu wenig Platz für eine Drehbewegung des Türblatts vorhanden ist. Sie können ein- oder...

Schiebetürenbeschläge

Beschläge für Schiebetüren sind:Führungen: als Schienen oben oder unten; der Flügel muss gegen Herausspringen gesichert sein und...

Schlösser und Schließanlagen - Fenster

Einbruchhemmende Fenster, Türen und die dafür notwendigen Anforderungen an Schlösser und Schließanlagen werden seit April 1999 mit...

Schlösser und Schließanlagen - Türen

Einbruchhemmende Fenster, Türen und die dafür notwendigen Anforderungen an Schlösser und Schließanlagen werden seit April 1999 mit...

Schwing-/Wendeflügelfenster

Schwingflügel quadratisch

Schwingflügel quadratisch

Schwingflügelfenster lassen sich horizontal um 180° drehen, so dass die Scheibenflächen leicht zu reinigen sind. Bei maximaler...

Schwingflügelbeschläge

Schwingflügel drehen um eine waagerechte Drehachse in Flügelmitte und schwenken i.d.R. unten auswärts bis zu 180°. Ihr Vorteil ist...

Sicherheitsfaktoren

Sicherheitsfaktoren sind eine Art Reserve bei Schädigung oder Versagen von Bauteilen.

Sicherheitsfaktoren sind eine Art Reserve bei Schädigung oder Versagen von Bauteilen.

Als Teil vorbeugender Planungen und statischer Berechnungen sollen sie die langfristige Funktionsfähigkeit von Bauteilen wie Fenstern, Türen und Glaskonstruktionen.

Sitzlaibung

Sitzlaibung in einem Schaufenster, Berlin-Mitte

Sitzlaibung in einem Schaufenster, Berlin-Mitte

Die Tiefe einer Laibung wird durch den Wandquerschnitt und die Anordnung des Fensterrahmens bestimmt.

Sohlbank

Als Sohlbank wird das untere äußere Teil der Laibung bezeichnet, das sich zwischen dem Fenster und der Brüstung befindet (im Bild: glasierte Sohlbank aus der vorletzten Jahrhundertwende).

Als Sohlbank wird das untere äußere Teil der Laibung bezeichnet, das sich zwischen dem Fenster und der Brüstung befindet (im Bild: glasierte Sohlbank aus der vorletzten Jahrhundertwende).

Als Sohlbank wird das untere äußere Teil der Laibung bezeichnet, das sich zwischen dem Fenster und der Brüstung befindet.

Sonderfall Röntgenschutz

Ebenfalls zum Thema Sicherheit gehört der Sonderfall Personenschutz im medizinischen Bereich, insbesondere Strahlenschutzglas für...

Sonnenschutzverglasungen

In der Glasscheibe integrierter Sonnenschutz kann durch erhöhte Reflexion kurzwelliger Strahlung (Sonnenlicht) durch...

Sprosse

Dichtes Geflecht von hölzernen Sprossen in Rahmenfeldern

Dichtes Geflecht von hölzernen Sprossen in Rahmenfeldern

Glasteilende „echte“ Fenstersprossen sind nicht nur nostalgische Dekoration, sondern dienen der Halterung der Glasscheiben.

Türantriebe

Automatischer Drehtürantrieb

Automatischer Drehtürantrieb

Türantriebe zählen aus der Sicht der Beschlagtechnik zum Zubehör. Sie öffnen und schließen Türen selbsttätig, nachdem ein Sensor...

Türbänder

Türband für gefälzte Türen an Holz-, Stahl- oder Aluminiumzargen, Modell OBX-18-1531/160 von Eco Schulte

Türband für gefälzte Türen an Holz-, Stahl- oder Aluminiumzargen, Modell OBX-18-1531/160 von Eco Schulte

Türbänder können aus Stahl, Edelstahl, Aluminium, Messing und Hart-Kunststoff bestehen. Unterschieden werden vier Arten, deren...

Türblattgrößen nach DIN 18101

In Abstimmung mit der DIN 18100 Türen; Wandöffnungen für Türen legt die DIN 18101 Türen für den Wohnungsbau - Türblattgrößen,...

Verschlüsse von Fluchttüren

Betätigungskräfte und Maße an Drückern und Griffen sind für Verschlüsse von Fluchttüren nach EN 1126 genormt, u.a.:Länge der...

Wandöffnungen und Türgrößen nach DIN 18101

Die DIN 4172 Maßordnung im Hochbau definiert dazu die beiden Begriffe Baurichtmaß und Nennmaß (im Bild: Wohnhaus im Bau. Ausschnitt mit Fensteröffnungen).

Die DIN 4172 Maßordnung im Hochbau definiert dazu die beiden Begriffe Baurichtmaß und Nennmaß (im Bild: Wohnhaus im Bau. Ausschnitt mit Fensteröffnungen).

Das maßliche und passgenaue Zusammenfügen unterschiedlicher Bauteile in Roh- und Ausbau erfolgt über Vereinbarungen. Die Norm definiert die beiden Begriffe Baurichtmaß und Nennmaß.

Widerstandsfähigkeit von Fenster- und Türkonstruktionen

Unabhängig von Material, Abmessung und Gestalt müssen Fenster- und Türkonstruktionen folgende elementaren Anforderungen erfüllen:D...

Windbeanspruchung

Die Windbeanspruchung ist im Regelfall die Hauptbeanspruchung des Fensters und deshalb für die Bemessung der Rahmenkonstruktion,...

Wolfsrachen

Detailausschnitt einer Konstruktionstafel von 1832 mit Wolfsrachen-Fenster

Detailausschnitt einer Konstruktionstafel von 1832 mit Wolfsrachen-Fenster

Die historische Konstruktion mit halbrundem Falz kommt ohne zusätzliche Dichtstoffe aus und bietet sich für den modernen ökologischen Fenster- und Türbau an.

Zubehör - Fenster

Bei zu geringer Laibungstiefe lässt sich die Kippweite des Fensters mit einem sogenannten Kippweitenbegrenzer auf 7 bis 8 cm...

Zusatzbeanspruchungen

Je nach Lage des Fensters muss auch mit Zusatzbeanspruchungen gerechnet werden. Häufig auftretende zusätzliche Beanspruchungen...
