Werkstatt der St James School in Ashford

Traditionell handwerkliche Holzkonstruktion mit Schieferdach und Oberlicht

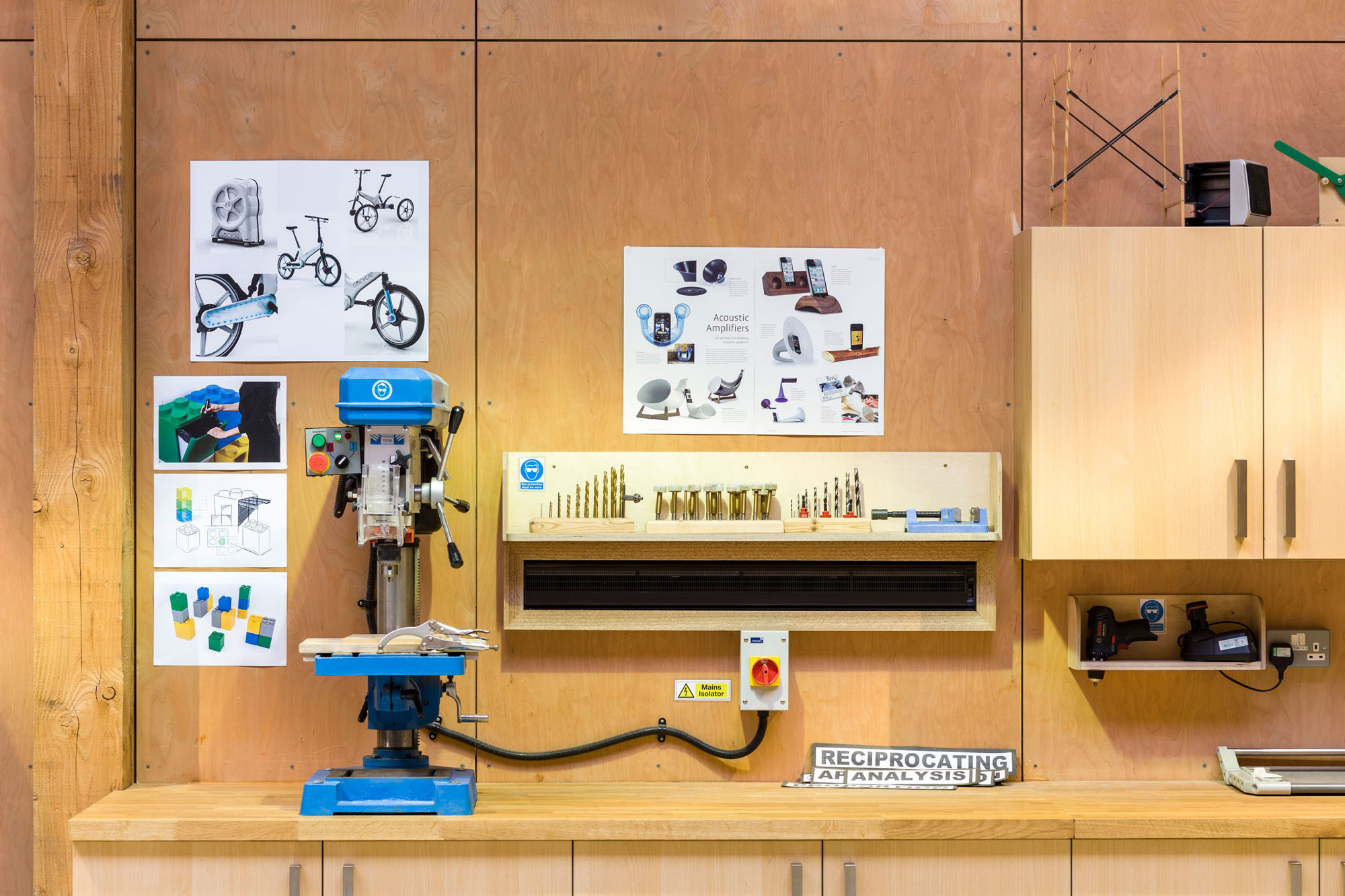

Äußerlich kompakt und verschlossen, innen durchdrungen von breit gestreutem Zenitlicht, bietet der Design Technology Block der St James Senior Boys’ School in Ashford beste Voraussetzungen für konzentriertes handwerkliches Arbeiten. Zwanzig Schüler und zwei Lehrer finden Platz in der Werkstatt mit dem hohen Dachraum. Die Londoner Architekten Squire und Partners planten den schlichten Baukörper mit Walmdach und rechteckigem Grundriss. Er ergänzt das Schulgebäude aus dem 19. Jahrhundert als Solitär im offenen Hof. Seitlich an den Arbeitsraum des Design Technology Blocks angegliedert sind ein kleines Büro, ein Technik- und ein Lagerraum.

Gallerie

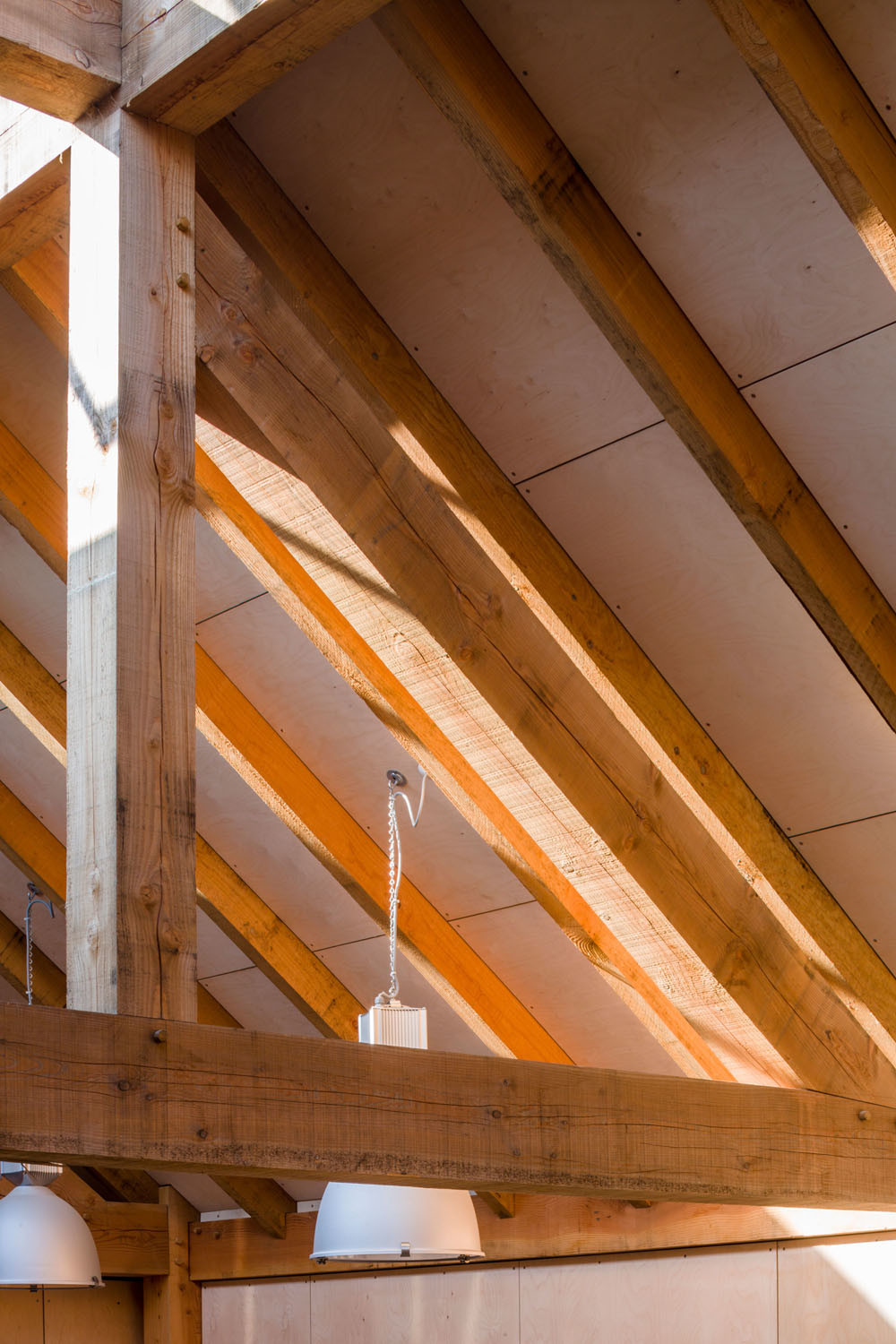

Die Schönheit, Zweckmäßigkeit und Dauerhaftigkeit von Holz soll an diesem Bauwerk deutlich werden – die Architekten schufen eine Dachkonstruktion, die alle Blicke auf sich zieht. Gekrönt von einem Oberlicht, das ebenfalls die Form eines Walmdachs hat, zeigt sich die tragende Holzkonstruktion inspiriert von traditionellen Zimmermannstechniken der Region im Südosten Englands, verbunden mit moderner Technologie. Die Holzbalken sind verpflockt durch Zapfenverbindungen und zusätzlich mit Sechskantschrauben aus Stahl befestigt. Zwischen den tragenden Holzbalken und -stützen besteht die Wand- und Deckenbekleidung aus Holzschichtplatten mit einer Oberfläche aus Birkenfurnier. Vertikal strukturierte, dunkle Holzpaneele (sogenannte Weatherboards aus mit Öl behandeltem Zedernholz) bilden die Fassadenbekleidung.

Schiefer
Das mit Schiefer gedeckte Walmdach hat eine Neigung von 39,5°. Um einen klar konturierten Baukörper zu erzielen, liegt die Dachrinne etwa einen halben Meter von der Traufe entfernt in der Schräge verborgen. Die dunkle hölzerne Fassadenbekleidung und die mattgraue Schieferdeckung treffen in einer sauberen Kante aufeinander. Die Schiefer im Format 60 x 30 cm sind als Rechteck-Doppeldeckung verlegt und auf einer Lattung mit Konterlattung vernagelt. Übergänge von der Schieferdeckung zur Regenrinne und zum gläsernen Oberlicht werden durch Aluminiumbleche hergestellt. Durch die Einschnitte für Rinne und Oberlicht kommt es zu einer horizontalen Dreiteilung des Daches. (us)

Bautafel

Architekten: Squire and Partners, London
Projektbeteiligte: STP Solutions, Edenbridge (Bauunternehmer); Bollingbrook, London (Kostenplanung);  Eckersley O'Callaghan, London (Statik); Carpenter Oak & Woodland, Colerne (Holzbau)
Bauherr: St James Senior Boys’ School
Fertigstellung:
2015
Standort:
Church Road, Ashford
Bildnachweis: Squire and Partners, London

Fachwissen zum Thema

Beispiel einer Wilden Deckung

Beispiel einer Wilden Deckung

Konstruktion

Dachkonstruktionen

Die meisten Dächer werden heute als unbelüftete Konstruktionen ausgeführt. Der Zentralverband des Deutschen Dachdeckerhandwerks...

Werkstoff Schiefer

Kriterien für die Qualitätsbeurteilung von Schiefer

Für einen Nichtfachmann ist die aussagekräftige Beurteilung eines bestimmten Schiefers sehr schwierig. Er kann bei entsprechender...

Montage einer Rechteck-Doppeldeckung aus 60 x 30 cm großen Schiefersteinen; dazu nutzten die Dachdecker das Schraubsystem Drillsklent

Montage einer Rechteck-Doppeldeckung aus 60 x 30 cm großen Schiefersteinen; dazu nutzten die Dachdecker das Schraubsystem Drillsklent

Deckungsarten

Rechteck-Doppeldeckung auf dem Dach

Durch ihre orthogonale Linienführung unterscheidet sich die Rechteck-Doppeldeckung stark von den eher traditionellen...

Traditionelle Schiefereindeckung im Steildach: Kloster Paradies in Soest

Traditionelle Schiefereindeckung im Steildach: Kloster Paradies in Soest

Werkstoff Schiefer

Schiefer als Dachdeckungsmaterial

Naturstein wird bereits seit langer Zeit als Deckungsmaterial verwendet, die ersten Schieferabdeckungen hat man schon an...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Schiefer sponsored by:
Rathscheck Schiefer und Dach-Systeme, Mayen | Kontakt 02651 955 0 | www.rathscheck.de
Zum Seitenanfang

Das Ensemble der Berufsschule im Süden von Bautzen: Der Altbau entstand Mitte des 19. Jahrhunderts nach Plänen von Carl August Schramm, die Erweiterung entwarf Holger Sieg von der Bauplanung Bautzen

Das Ensemble der Berufsschule im Süden von Bautzen: Der Altbau entstand Mitte des 19. Jahrhunderts nach Plänen von Carl August Schramm, die Erweiterung entwarf Holger Sieg von der Bauplanung Bautzen

Kultur/​Bildung

Erweiterung des Beruflichen Schulzentrums Bautzen

Schieferfassade auf Aluminium-Unterkonstruktion

Drei größere Baukörper wölben sich wie die Klangkörper von Instrumenten nach außen; die Fassade aus rötlich-braunen Holzschindeln unterstützt diesen Eindruck

Drei größere Baukörper wölben sich wie die Klangkörper von Instrumenten nach außen; die Fassade aus rötlich-braunen Holzschindeln unterstützt diesen Eindruck

Kultur/​Bildung

Zentrum für Musiktherapie in Penrith

Landschaftliche Einbettung durch Schieferbruchstein

Blick vom Römerberg auf das Museumsensemble, wie es hinter der Alten Nikolaikirche hervortritt

Blick vom Römerberg auf das Museumsensemble, wie es hinter der Alten Nikolaikirche hervortritt

Kultur/​Bildung

Erweiterung des Historischen Museums in Frankfurt am Main

Steil geneigte Schieferdächer zur Einbindung ins Stadtgefüge

Mit einer Breite von rund fünf Metern an seinem nördlichen und 16 Metern am südlichen Ende weist das Artlab gleichsam als Sichtachse vom Genfersee zur zentralen Esplanade Plaza auf dem Campus

Mit einer Breite von rund fünf Metern an seinem nördlichen und 16 Metern am südlichen Ende weist das Artlab gleichsam als Sichtachse vom Genfersee zur zentralen Esplanade Plaza auf dem Campus

Kultur/​Bildung

EPFL Artlab in Lausanne

Drei Pavillons unter einem gefalteten Schieferdach

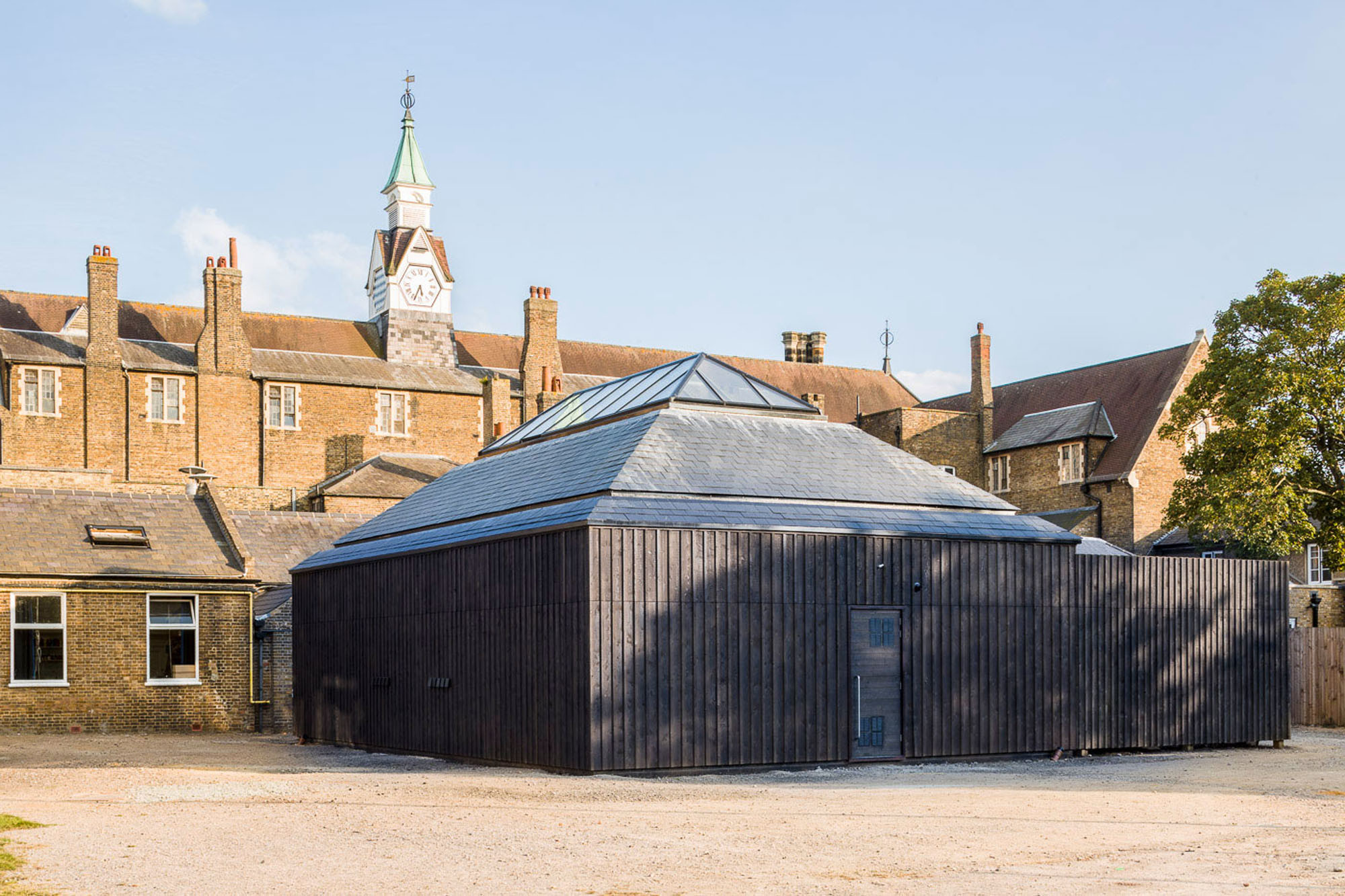

Der kompakte, verschlossene Baukörper steht als Solitär hinter dem historischen Schulgebäude
