Glasbruch durch Temperaturzwang

Eine oft unterschätzte Ursache für Glasschäden sind Temperatureinwirkungen. Kann sich ein Bauteil bei steigender Temperatur nicht ausdehnen, z.B. durch Einbau in einer direkt anliegenden Rahmenkonstruktion aus Metall, entstehen sehr hohe Spannungen in der Scheibe.

Gallerie

Auch bei einer ungleichmäßigen Erwärmung des Glases entstehen in der Scheibe Zugspannungen, welche zum Versagen führen können. Eine Ursache für derartige Zwangsbeanspruchungen sind z.B. eine teilweise Abschattung der Scheibe bei direkter Sonneneinstrahlung oder eine lokale Erwärmung durch Lampen und Heizkörper. Ebenso können Folienbeklebungen, Bemalungen oder ein zu großer Scheibeneinstand zu einer ungleichmäßigen Erwärmung des Glases führen und damit zum Auslöser für den Bruch werden.

Die Temperaturwechselbeständigkeit von Glas im Normversuch als Näherungsgröße für derartige Schäden beträgt bei Floatglas ca. 40°K, bei ESG bis zu 120°K. Meist finden sich die Bruchursprünge bei thermisch induzierten Spannungen an der durch das Brechen oder Schleifen geschwächten Glaskante. Die Risse der Kantenbrüche laufen annähernd rechtwinklig von der Kante aus in das Innere der Scheibe.

Bei Drahtglas können Temperaturwechsel aufgrund der unterschiedlichen Ausdehnungskoeffizienten von Metall und Glas ebenfalls zu Zwängungen im Glas führen, die ein Versagen des Glases induzieren. Die Drahteinlage dehnt sich bei einer Erwärmung stärker aus als das Glas und sprengt somit das Glas von innen. Insbesondere bei Überkopfverglasungen mit teilweiser Abschattung überlagert sich dieser Effekt mit der Zwängung aus Temperaturunterschieden und stellt eine häufige Schadensursache dar. Eine weitere Gefahr besteht durch Korrosion der Drahteinlage im Bereich der Glaskante. Bei der Korrosion des Metalls kommt es zu einer erheblichen Volumenvergrößerung, die ebenfalls zu einem inneren Druck auf das Glas führt und das Glas zerstört.

Artikel zum Thema

Drahtglas ist ein Ornamentglas das durch eine in die heiße Glasschmelze eingelassene Drahteinlage beim Bruch zusammengehalten wird

Drahtglas ist ein Ornamentglas das durch eine in die heiße Glasschmelze eingelassene Drahteinlage beim Bruch zusammengehalten wird

Basisgläser

Drahtglas

Drahtglas ist ein Ornamentglas (früher Gussglas), das durch eine in die heiße Glasschmelze eingelassene Drahteinlage beim Bruch...

Bruchbild von Einscheiben-Sicherheitsglas (ESG)

Bruchbild von Einscheiben-Sicherheitsglas (ESG)

Funktionsgläser

Einscheibensicherheitsglas (ESG)

Das fälschlicherweise oft als gehärtetes Glas bezeichnete Einscheibensicherheitsglas (ESG) entsteht durch thermisches Vorspannen...

Herstellung

Herstellung

Basisgläser

Floatglas

Floatglas ist das heute am meisten verwendete Bauglas. Sein Herstellungsverfahren wurde 1952 von Alastair Pilkington erfunden und...

Horizontalverglasung über der Berliner Reichstagskuppel; Architekten: Foster & Partners

Horizontalverglasung über der Berliner Reichstagskuppel; Architekten: Foster & Partners

Horizontale Glaselemente

Horizontalverglasungen

Alle Verglasungen, die mehr als 10° gegen die Vertikale geneigt sind, werden gemäß DIN 18008-2 Glas im Bauwesen - Bemessungs- und...

Sicherheit/​Tragfähigkeit

Zwängungsbeanspruchungen

Neben den planmäßig kalkulierbaren Zwängungsbeanspruchungen, wie beispielsweise klimatisch induzierten Belastungen bei...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
BauNetz Wissen Glas sponsored by:
Saint-Gobain Glass Deutschland
Zum Seitenanfang

Beurteilung von Bruchbildern

Schematische Darstellung einer Bruchoberfläche mit glatter Spiegelzone, Rauhzone und Lanzettbrüchen

Schematische Darstellung einer Bruchoberfläche mit glatter Spiegelzone, Rauhzone und Lanzettbrüchen

Bei Schadensfällen an Glasbauteilen stellt sich immer die Frage nach der Ursache. Wurde der Schaden durch eine kalkulierbare...

Bruchbilder von TVG

TVG Einfachverglasung, Bruch durch Stoßeinwirkung

TVG Einfachverglasung, Bruch durch Stoßeinwirkung

Das Bruchbild von TVG ähnelt dem Bruchbild von Floatglas ohne thermische Vorspannung. Häufig zeigen sich Risse, die radial vom...

Butylläufer

Geringfügig ausgeprägte Butylläufer

Geringfügig ausgeprägte Butylläufer

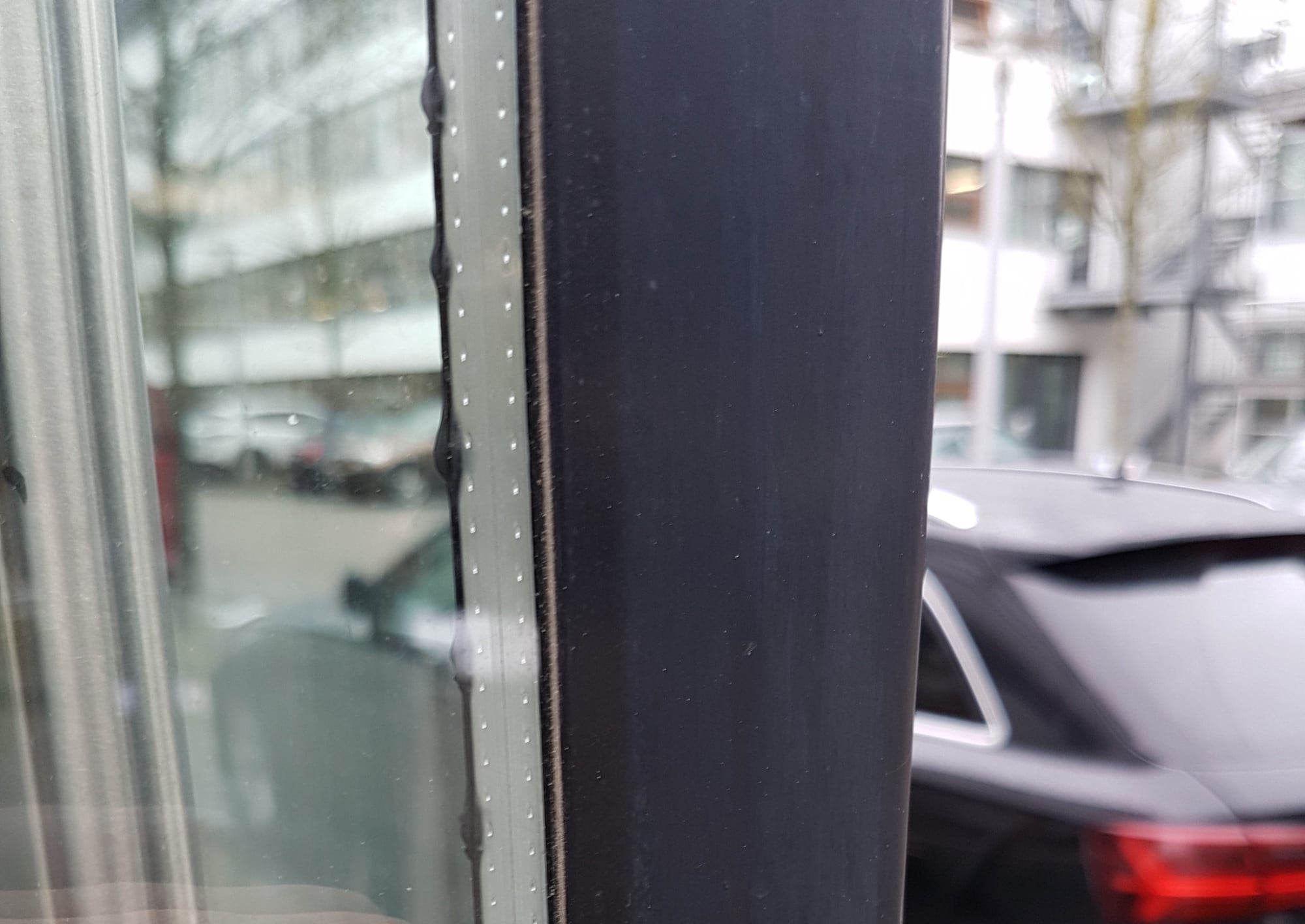

Zu den häufigen Schadensbildern bei Mehrscheiben-Isolierverglasung gehören die sogenannten Butylläufer, die umgangssprachlich auch...

Delamination von Verbund (Sicherheits-) Gläsern

Delamination von Verbundsicherheitsglas

Delamination von Verbundsicherheitsglas

Bei Verbund- und Verbundsicherheitsgläsern können sich die Gläser von der Zwischenschicht lösen. Dieses Schadensbild wird als ...

Glasbruch durch Biegeversagen

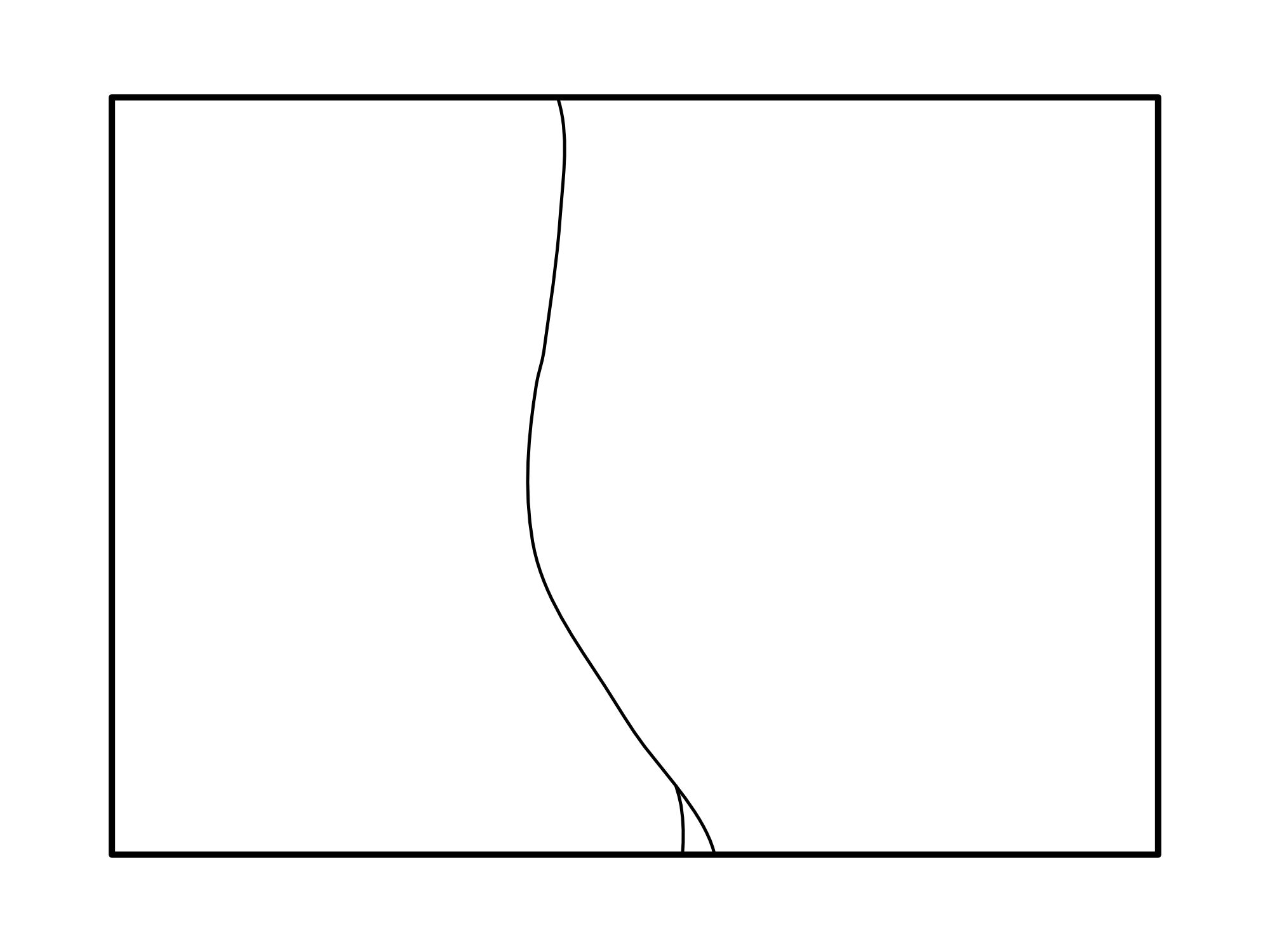

Floatglas, Biegebruch bei einer zweiseitig gelagerten Scheibe

Floatglas, Biegebruch bei einer zweiseitig gelagerten Scheibe

Biegebrüche treten in der Praxis überwiegend bei unsachgemäßer Anwendung von Floatglas auf. Bei Isolierglasscheiben beispielsweise...

Glasbruch durch Einschuss

Floatglas, Einschussloch

Floatglas, Einschussloch

Besonders sehr große Glasflächen fallen immer wieder Vandalismus mit Einschuss aus Luftgewehren o.ä. zum Opfer. Einschusslöcher...

Glasbruch durch lokale Spannungsspitzen

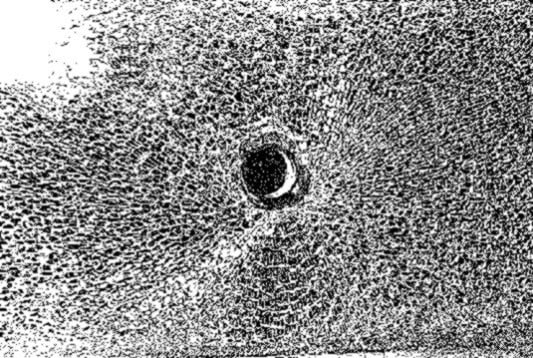

VSG aus ESG, Bruch an der Bohrungskante einer Lochleibungsverbindung

VSG aus ESG, Bruch an der Bohrungskante einer Lochleibungsverbindung

Lokale Spannungsspitzen aus dem Kontakt von Glas mit harten Materialien oder von Glas zu Glas können auch bei thermisch...

Glasbruch durch Stoßeinwirkung

Floatglas, Bruch durch lokale Stoßeinwirkung in Plattenmitte

Floatglas, Bruch durch lokale Stoßeinwirkung in Plattenmitte

Eine häufige Ursache von Glasschäden ist nach wie vor eine Stoßeinwirkung mit einem harten Gegenstand. Bei Floatglas ist das...

Glasbruch durch Temperaturzwang

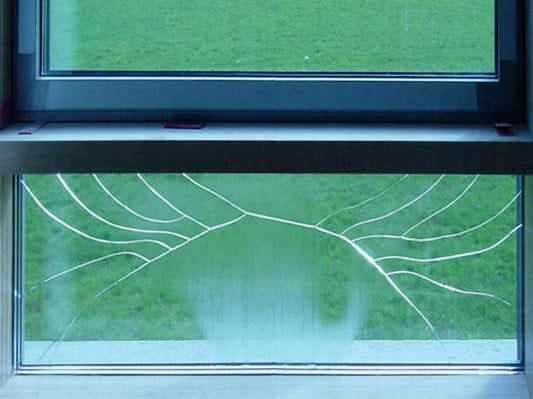

Glasbruch bei Dreifach-Isolierglas verursacht durch Luftdruck- und Temperaturänderungen

Glasbruch bei Dreifach-Isolierglas verursacht durch Luftdruck- und Temperaturänderungen

Eine oft unterschätzte Ursache für Glasschäden sind Temperatureinwirkungen. Kann sich ein Bauteil bei steigender Temperatur nicht...

Glasbruch durch Zwang aus Eigenspannungen

Neben den gewünschten Zwangsspannungen des thermischen Vorspannens bei ESG und TVG können auch herstellungsbedingte...

Glasbruch durch Zwang nach unsachgemäßen Einbau

Floatglas, Bruch an der Kante durch lokale Spannungsspitze, z.B. unsachgemäße Verklotzung

Floatglas, Bruch an der Kante durch lokale Spannungsspitze, z.B. unsachgemäße Verklotzung

Durch unsachgemäße Klotzungen, Verbiegen der Scheibe, starkes Klemmen oder übermäßige Verformungen der Unterkonstruktion entstehen...

Kondensatbildung

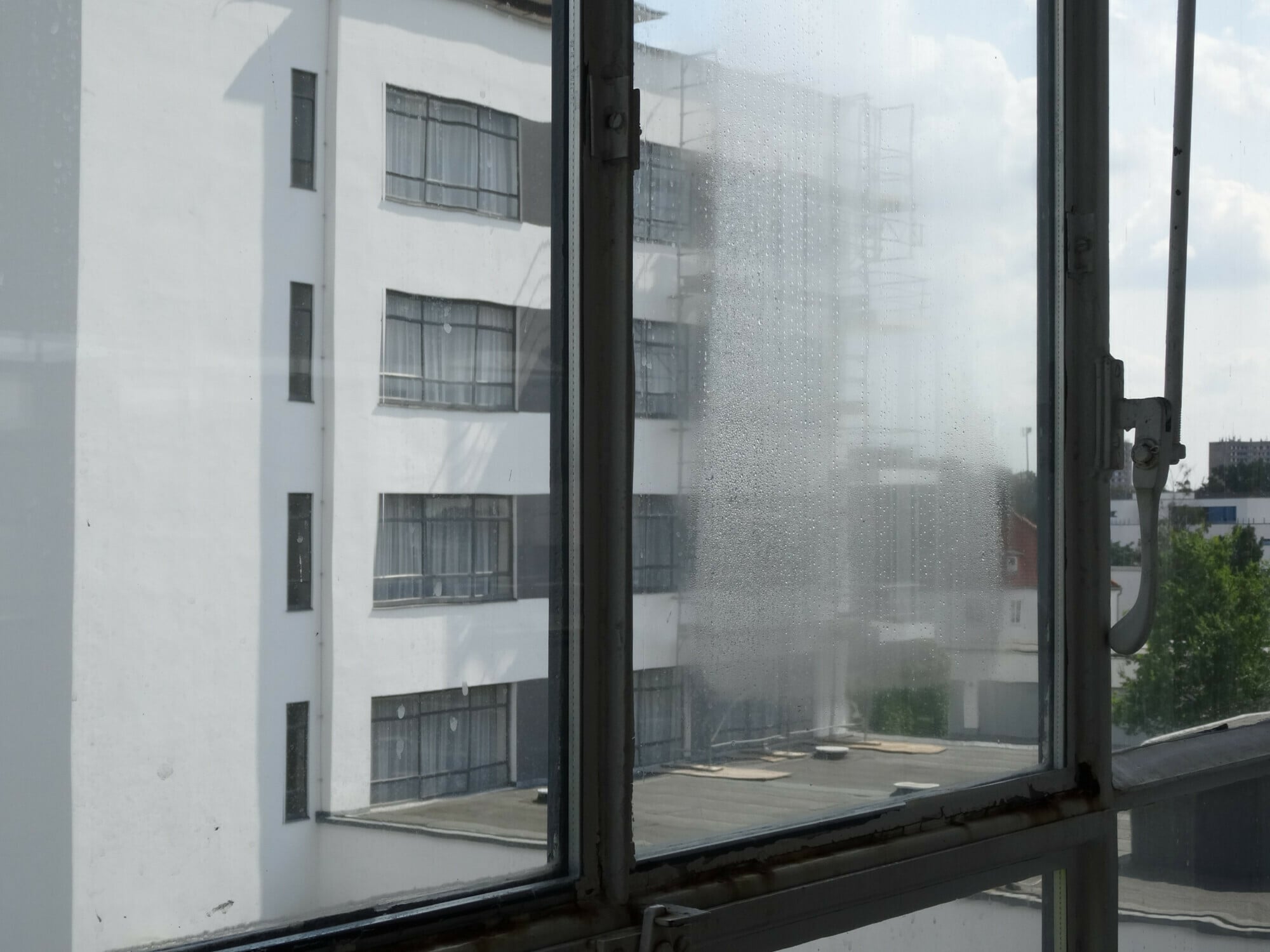

Beschlagene Scheiben an einem Berliner Geschäftshaus

Beschlagene Scheiben an einem Berliner Geschäftshaus

Beim Einbau von Fenstern oder Fassaden unter Missachtung bauphysikalischer Randbedingungen kann es im Übergang zwischen...

Korrosion und Verätzungen

Ausgeprägte Glaskorrosion infolge alkalischer Auslaugung

Ausgeprägte Glaskorrosion infolge alkalischer Auslaugung

Korrosionsvorgänge können an verschiedenen Stellen der Verglasung zu teils erheblichen Bauschäden führen. Davon betroffen sind die...

Materialunverträglichkeit

Insbesondere an der Fassade treffen häufig unterschiedliche Kunststoffsysteme aufeinander

Insbesondere an der Fassade treffen häufig unterschiedliche Kunststoffsysteme aufeinander

Bei der Verwendung von Glas im Bauwesen, insbesondere an Fassaden, stehen häufig unterschiedliche Kunststoffsysteme...

Mechanische Beschädigungen

Die mechanische Beschädigung von Glasoberflächen ist eine sehr häufige Schadensursache, der Phantasie sind hier keine Grenzen...

Spontanbruch von ESG durch Nickelsulfid-Einschluss

ESG aus Weißglas, Bruch durch Nickelsulfid-Einschluss, Bruchursprung

ESG aus Weißglas, Bruch durch Nickelsulfid-Einschluss, Bruchursprung

Ein spezielles Problem des ESG ist der sogenannte Spontanbruch aufgrund von Nickelsulfid-Einschlüssen. Diese werden durch kaum...

Undichtigkeit des Randverbundes

Große Wasseransammlung im Scheibenzwischenraum einer Isolierverglasung aufgrund mangelhafter Falzraumbelüftung

Große Wasseransammlung im Scheibenzwischenraum einer Isolierverglasung aufgrund mangelhafter Falzraumbelüftung

Für Isolierverglasungen, die im Bereich des Randverbundes ständig einem erhöhten Dampfdruck ausgesetzt sind, steigt die...

Wartung und Instandhaltung von Glaskonstruktionen

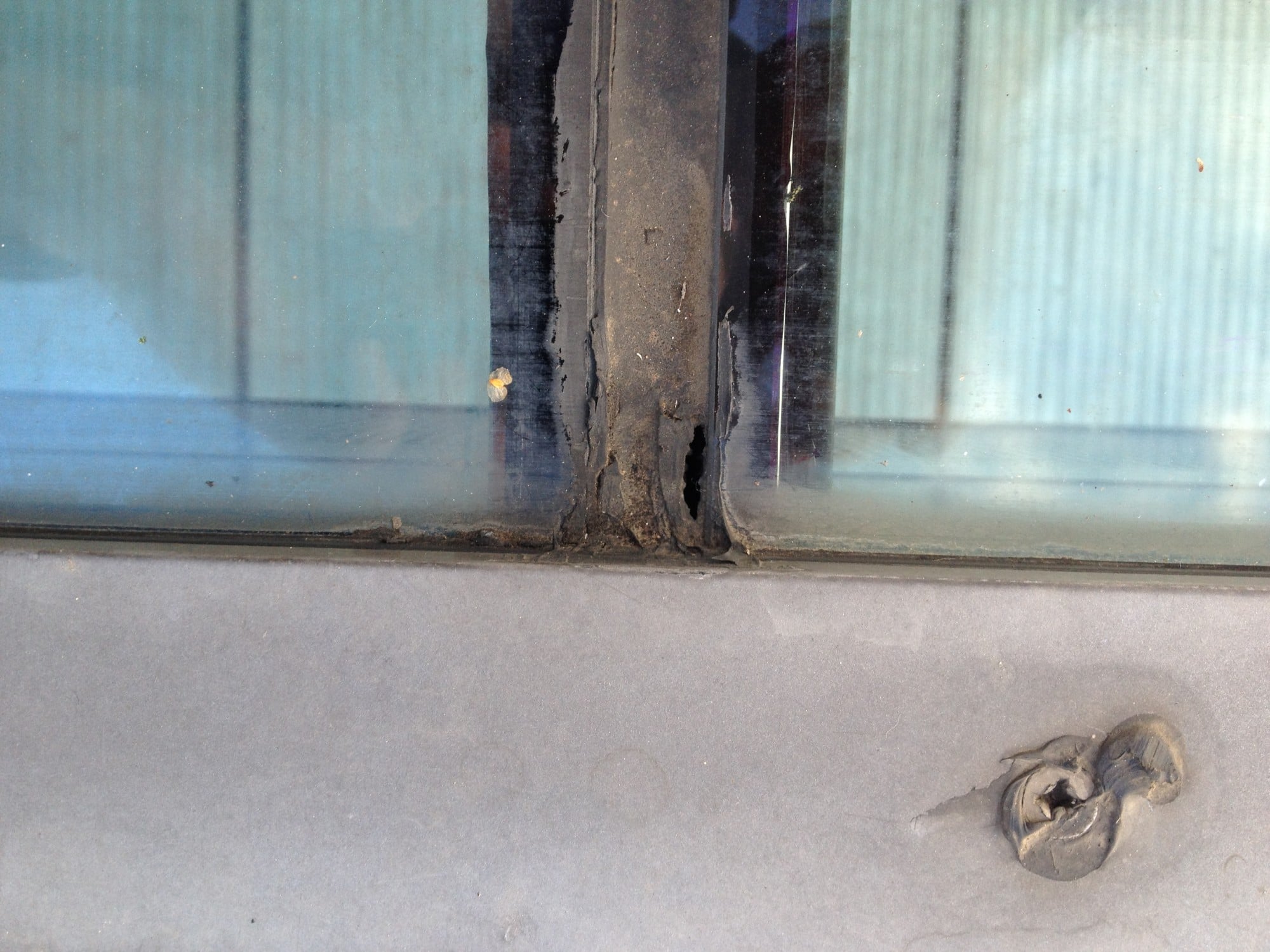

Verwitterte bzw. versprödete Dichtstofffuge
