Delamination von Verbund (Sicherheits-) Gläsern

Bei Verbund- und Verbundsicherheitsgläsern können sich die Gläser von der Zwischenschicht lösen. Dieses Schadensbild wird als Delamination bezeichnet und kann auch erst mehrere Jahre nach der Produktion bzw. dem Einbau auftreten.

Gallerie

Die Ursachen zur Begünstigung der Delamination sind vielfältig, jedoch häufig auf Feuchtigkeit, Imperfektionen der Basisgläser, Materialunverträglichkeiten oder Fehler im Laminationsprozess zurückzuführen.

  • Bedingt durch das hygroskopische Verhalten üblicher Zwischenschichtmaterialien kann bei frei bewitterten Glaskanten atmosphärische Feuchtigkeit in die Folienschicht eindringen, was häufig zu optischen Eindrübungen bzw. Ablösungen entlang der Glaskanten führen kann. Da sich dieser Effekt in der Regel lediglich auf den unmittelbaren Bereich der Glaskante beschränkt, stellt dieses Stadium des Schadensbildes in der Regel keinen Funktionsverlust des Laminates dar.
  • Auch eine mangelnde Verträglichkeit mit anderen verwendeten Materialien, die mit den Zwischenschichten im unmittelbaren Kontakt stehen, können durch chemische und/oder physikalische Wechselwirkungen (z.B. Diffusion von Weichmachern) eine Delamination begünstigen.
  • Bei Verbund- oder Verbundsicherheitsglas aus thermisch vorgespannten Gläsern können Delaminationen auftreten, wenn die durch den Vorspannprozess gekrümmten Scheiben gegensinnig zusammenlaminiert werden. Hierdurch wirkt eine dauerhafte und ungünstige Zwangsbeanspruchung auf die Verbundfolie. Grundsätzlich werden bei Glaslaminaten mit thermisch vorgespannten Gläsern dickere Folienschichten und Folien mit hohen Adhäsionseigenschaften (hohe Haftung) empfohlen.
  • Auch eine nicht sachgemäße Handhabung/Lagerung der Ausgangsmaterialien (Folienmaterial) oder Vorbereitung der Verglasung (z. B. Waschwasserqualität zur Reinigung der Gläser vor dem Laminationsprozess) bzw. nicht korrekte Produktionsparameter können zur Delamination führen.

Ob Delaminationen Einfluss auf die Tragfähigkeit einer einzelnen Verbundsicherheitsglasscheibe haben ist im Einzelfall zu prüfen. Sofern absehbar ist, dass die Delamination über die gesamte bzw. große Teile der Glasfläche vordringt, wird das statische Tragverhalten negativ beeinflusst, da beispielsweise Windbeanspruchungen nicht wie ursprünglich über den gesamten Verbund sondern im ungünstigsten Fall nur noch über eine Einzelscheibe abgetragen werden. Sofern derartige Delaminationen vorliegen bzw. zu erwarten sind, sind geeignete Sicherungsmaßnahmen bzw. der Austausch der Verglasung zu ergreifen.

Fachwissen zum Thema

Insbesondere an der Fassade treffen häufig unterschiedliche Kunststoffsysteme aufeinander

Insbesondere an der Fassade treffen häufig unterschiedliche Kunststoffsysteme aufeinander

Schäden

Materialunverträglichkeit

Bei der Verwendung von Glas im Bauwesen, insbesondere an Fassaden, stehen häufig unterschiedliche Kunststoffsysteme...

Die hervorstechende Eigenschaft von Glas ist seine Lichtdurchlässigkeit

Die hervorstechende Eigenschaft von Glas ist seine Lichtdurchlässigkeit

Herstellung/​Eigenschaften

Optische Eigenschaften von Glas

Die wesentliche Eigenschaft von Glas ist seine Lichtdurchlässigkeit im für den Menschen optisch sichtbaren Spektralbereich von 380

Aufbau von Verbundsicherheitsglas (VSG)

Aufbau von Verbundsicherheitsglas (VSG)

Funktionsgläser

Verbundsicherheitsglas (VSG)

Verbundsicherheitsglas (VSG) besteht aus mindestens zwei Flachglasscheiben, die mit einer elastischen, reißfesten...

Blasenbildung / Delamtination in VSG

Blasenbildung / Delamtination in VSG

Funktionsgläser

VSG – Dauerhaftigkeit der Verbundwirkung

Durch chemische und physikalische Änderungen unterliegen alle Materialen einer irreversiblen Alterung. Dieser zeitabhängige...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
BauNetz Wissen Glas sponsored by:
Saint-Gobain Glass Deutschland
Zum Seitenanfang

Beurteilung von Bruchbildern

Schematische Darstellung einer Bruchoberfläche mit glatter Spiegelzone, Rauhzone und Lanzettbrüchen

Schematische Darstellung einer Bruchoberfläche mit glatter Spiegelzone, Rauhzone und Lanzettbrüchen

Bei Schadensfällen an Glasbauteilen stellt sich immer die Frage nach der Ursache. Wurde der Schaden durch eine kalkulierbare...

Bruchbilder von TVG

TVG Einfachverglasung, Bruch durch Stoßeinwirkung

TVG Einfachverglasung, Bruch durch Stoßeinwirkung

Das Bruchbild von TVG ähnelt dem Bruchbild von Floatglas ohne thermische Vorspannung. Häufig zeigen sich Risse, die radial vom...

Butylläufer

Geringfügig ausgeprägte Butylläufer

Geringfügig ausgeprägte Butylläufer

Zu den häufigen Schadensbildern bei Mehrscheiben-Isolierverglasung gehören die sogenannten Butylläufer, die umgangssprachlich auch...

Delamination von Verbund (Sicherheits-) Gläsern

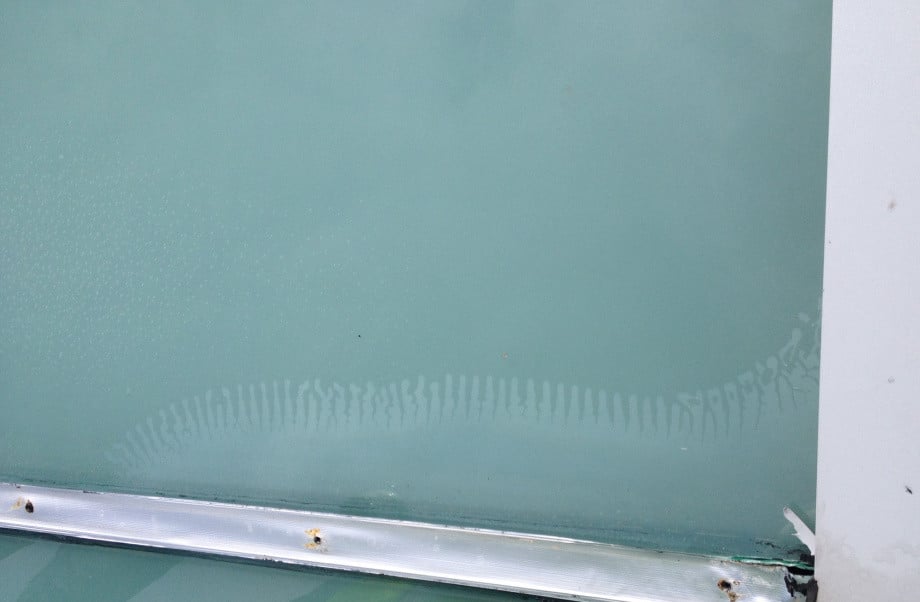

Delamination von Verbundsicherheitsglas
