Sonnenschutz und Fassade

Bei modernen Gebäuden ist die Fassade längst kein autonomes Bauteil mehr. Sie ist wichtiger Bestandteil eines ganzheitlichen Systems. Die Konzeption der Fassade mit ihrem Sonnenschutz ist deshalb wichtiger Bestandteil der integralen, gewerkeübergreifenden Planung. Die Zeiten, in denen man zunächst ein Gebäude baute, um sich anschließend Gedanken über die Verschattung zu machen, sind endgültig vorbei.

Gallerie

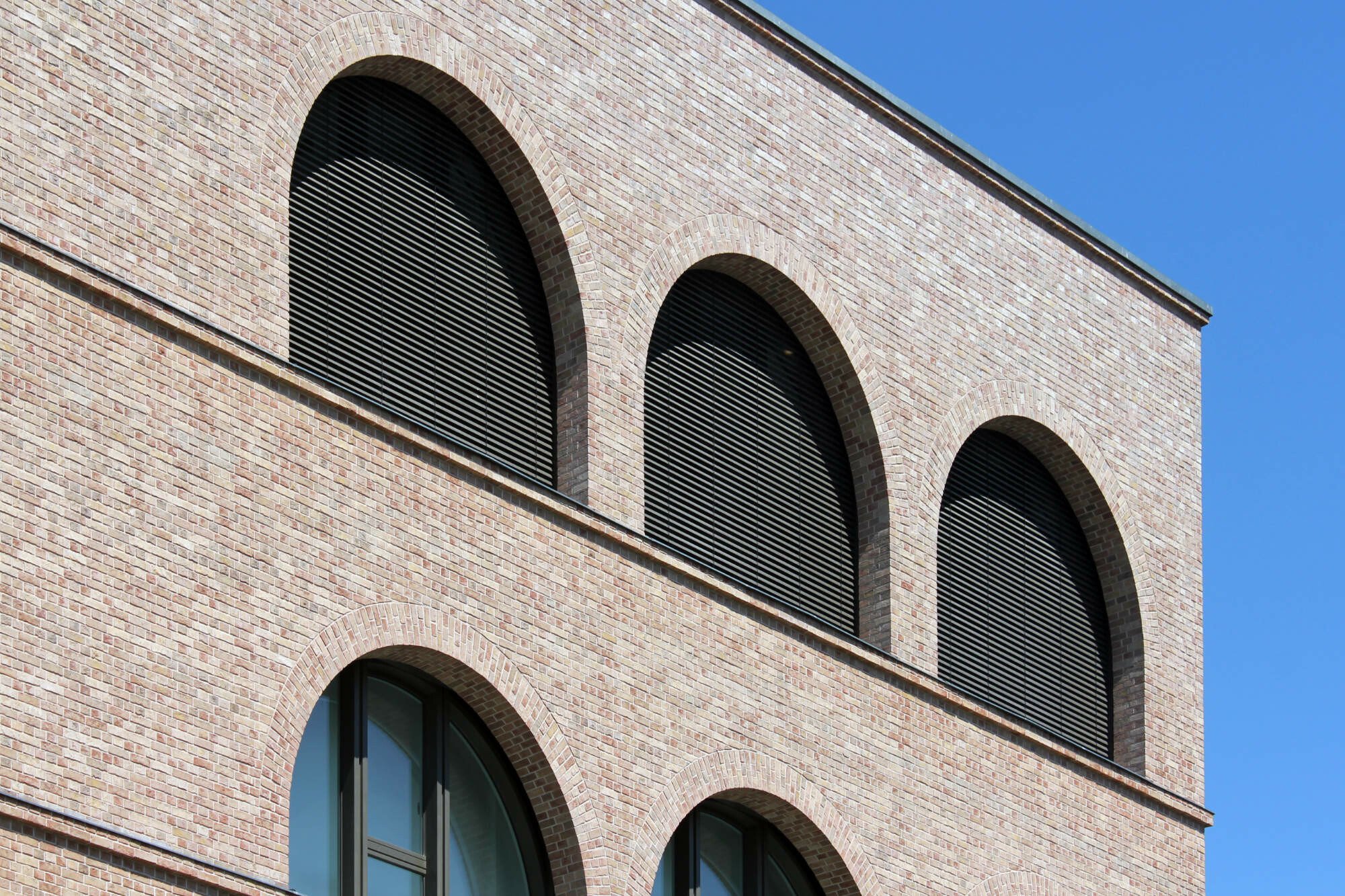

Um Sonnenschutzanlagen, wie hier Außenraffstoren, perfekt in die Fassade zu integrieren, müssen sie früh in der Planung berücksichtigt werden. Architektur: Chipperfield Architects, Forum Museumsinsel, Berlin

Um Sonnenschutzanlagen, wie hier Außenraffstoren, perfekt in die Fassade zu integrieren, müssen sie früh in der Planung berücksichtigt werden. Architektur: Chipperfield Architects, Forum Museumsinsel, Berlin

Bild: Baunetz (sr), Berlin

01|07

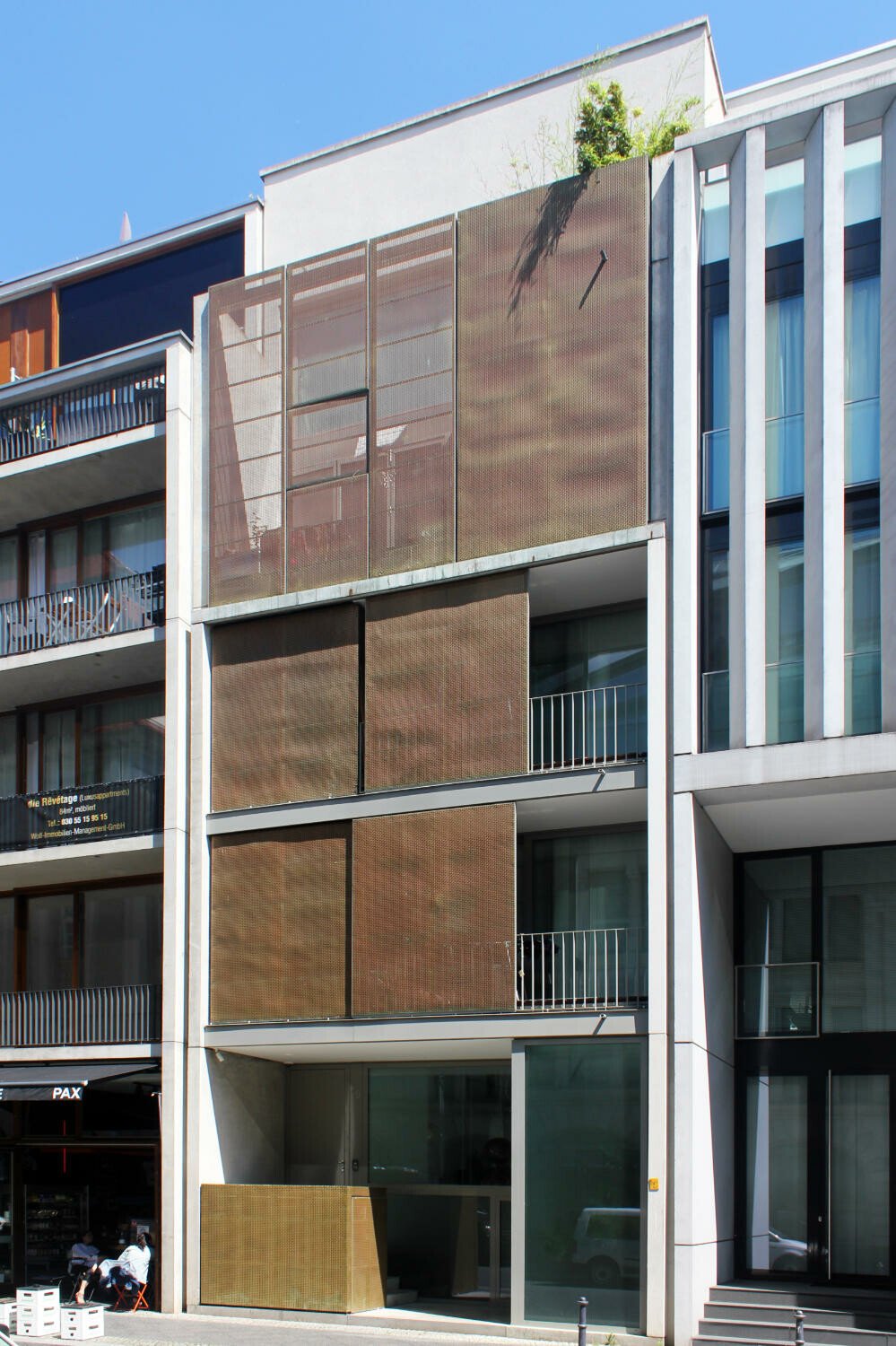

Große Paneele mit Metallgewebe zum Verschieben und feststehend bei einem Townhouse in Berlin

Große Paneele mit Metallgewebe zum Verschieben und feststehend bei einem Townhouse in Berlin

Bild: Baunetz (sr), Berlin

02|07

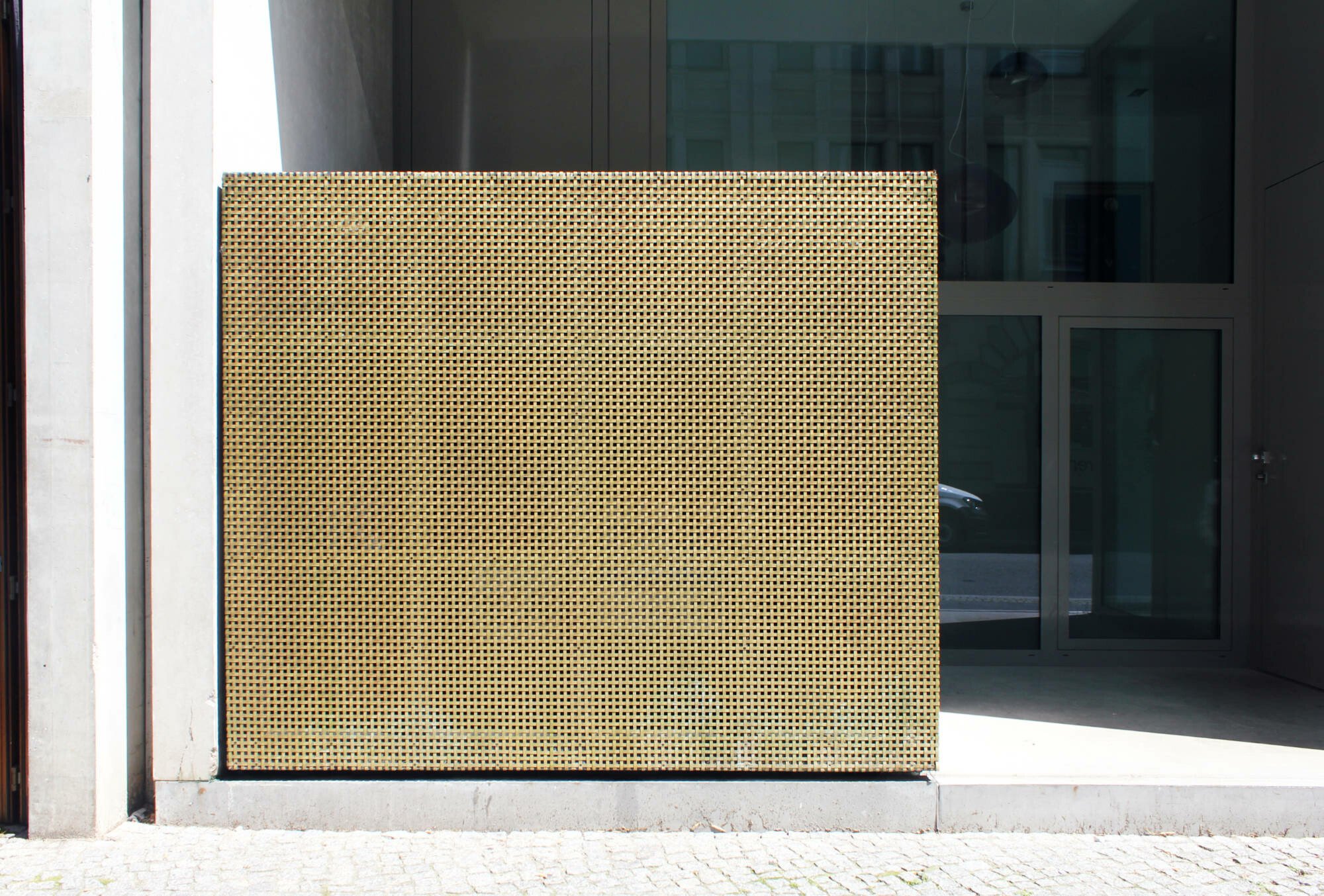

Die aus Baubronze gewebten Screens werden bei dem Berliner Townhouse nicht nur als Sonnenschutz, sondern auch als Blende verwendet, hinter der die Mülltonnen verstaut werden.

Die aus Baubronze gewebten Screens werden bei dem Berliner Townhouse nicht nur als Sonnenschutz, sondern auch als Blende verwendet, hinter der die Mülltonnen verstaut werden.

Bild: Baunetz (sr), Berlin

03|07

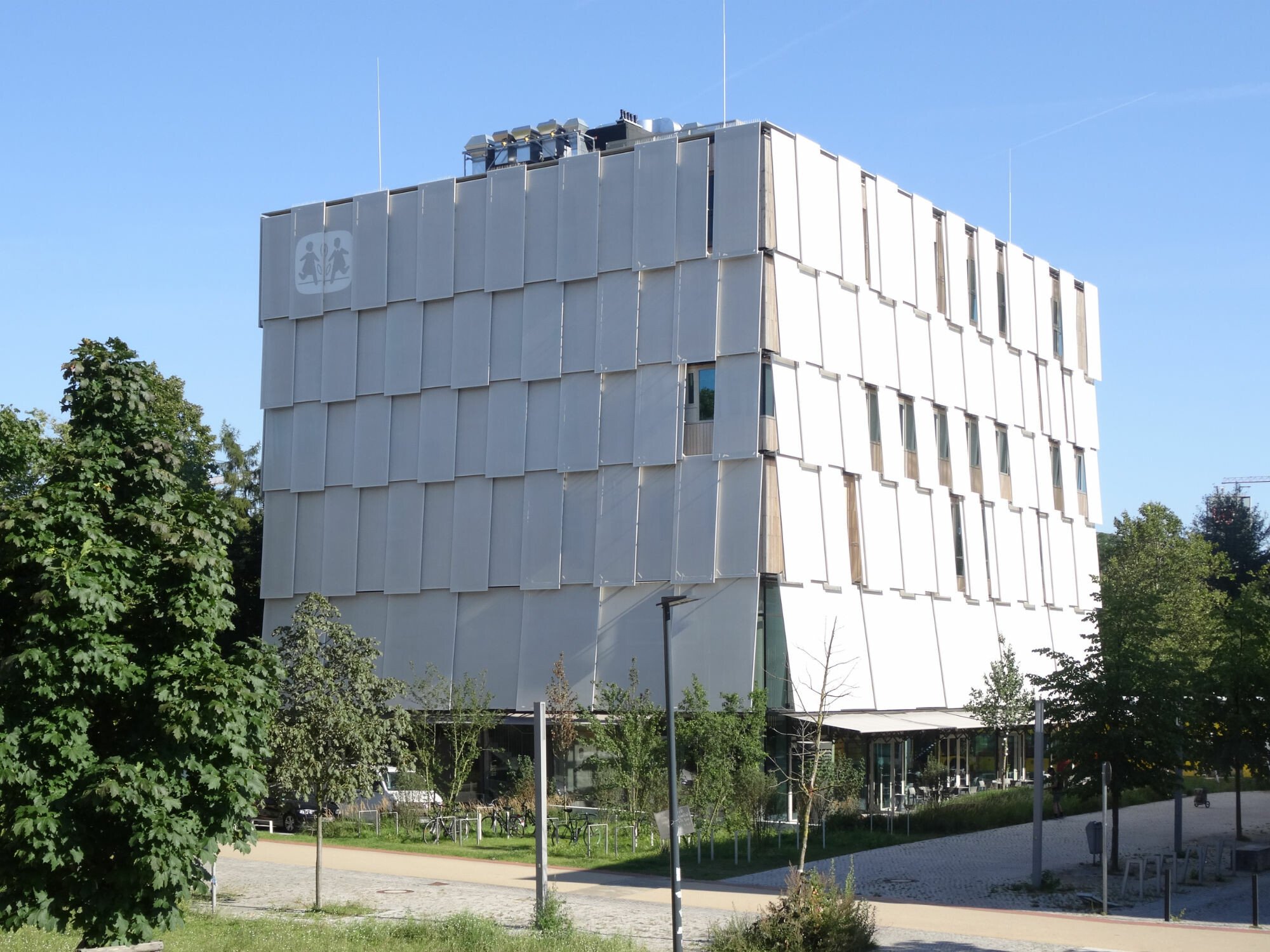

Die Fassade der Botschaft für Kinder in Berlin umschließen weiße Sonnenschutzscreens; Architektur: Ludloff Ludloff

Die Fassade der Botschaft für Kinder in Berlin umschließen weiße Sonnenschutzscreens; Architektur: Ludloff Ludloff

Bild: Yvonne Kavermann, Berlin

04|07

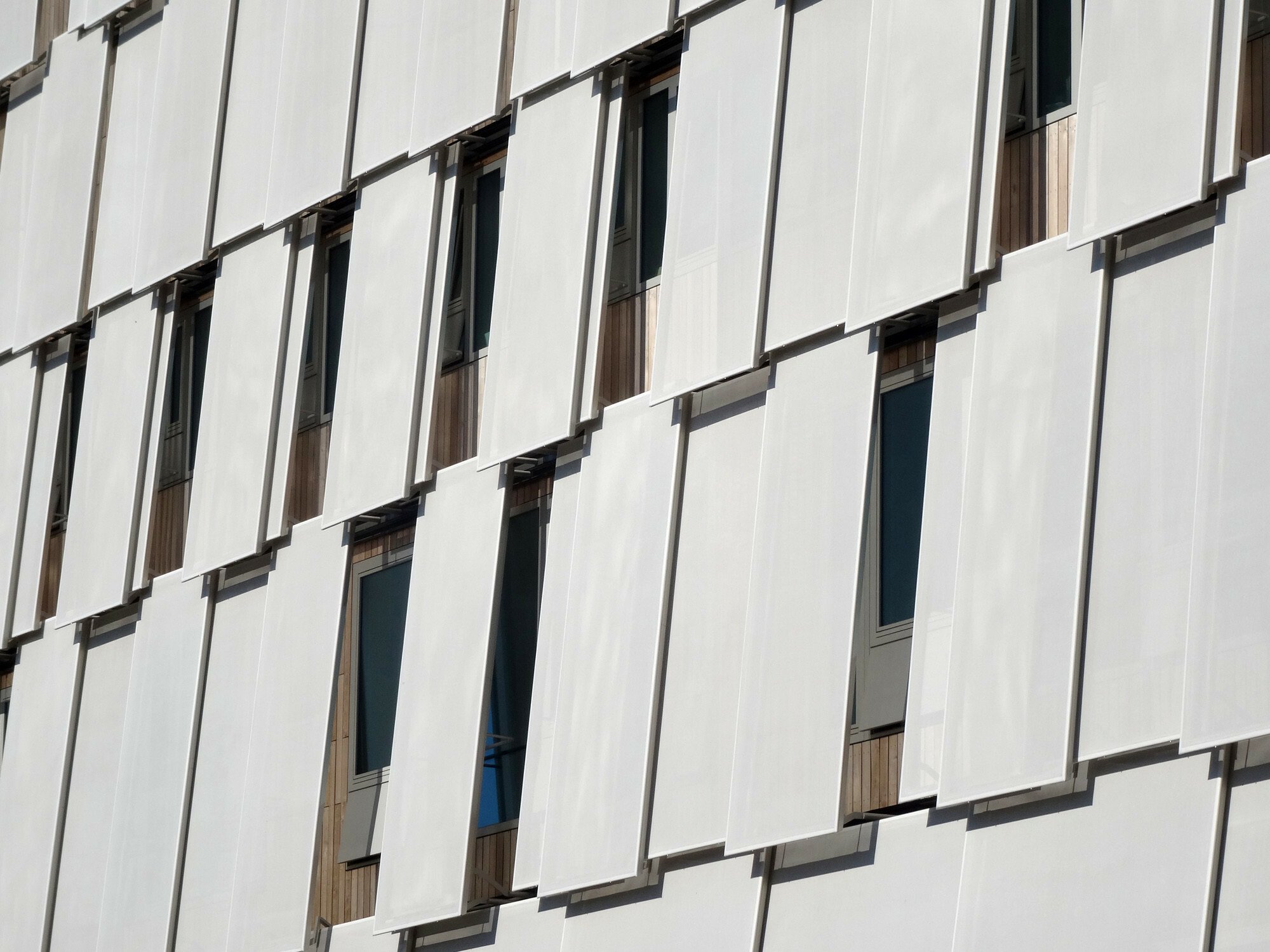

Die beweglichen Sonnenschutzelemente bestehen aus Glasfasergewebe und sind der Holz-Glas-Fassade vorgelagert.

Die beweglichen Sonnenschutzelemente bestehen aus Glasfasergewebe und sind der Holz-Glas-Fassade vorgelagert.

Bild: Yvonne Kavermann, Berlin

05|07

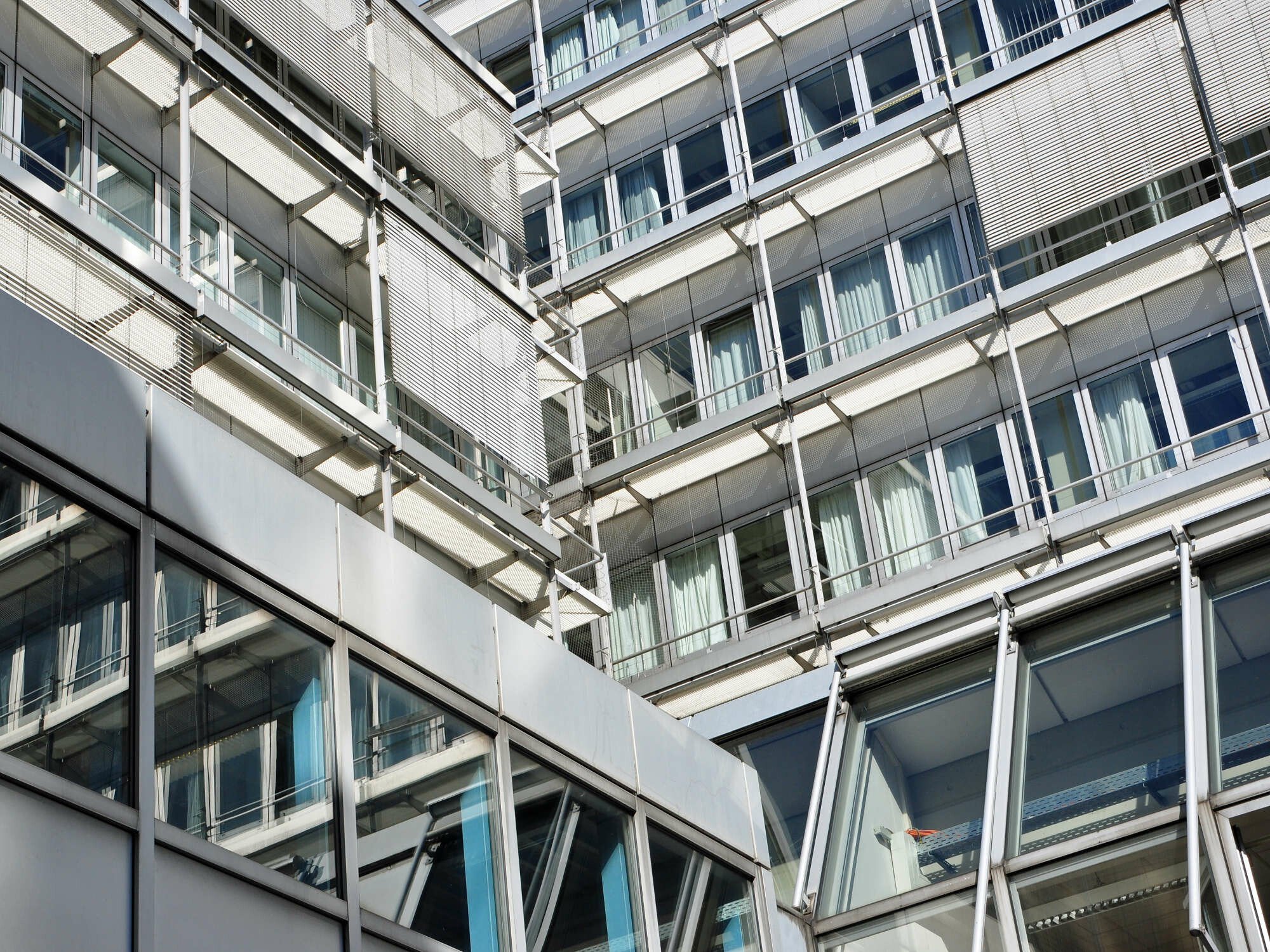

Mit Abstand an der Fassade angebrachte Raffstore an der Fakultät Elektrotechnik der TU Berlin,

Mit Abstand an der Fassade angebrachte Raffstore an der Fakultät Elektrotechnik der TU Berlin,

Bild: Yvonne Kavermann, Berlin

06|07

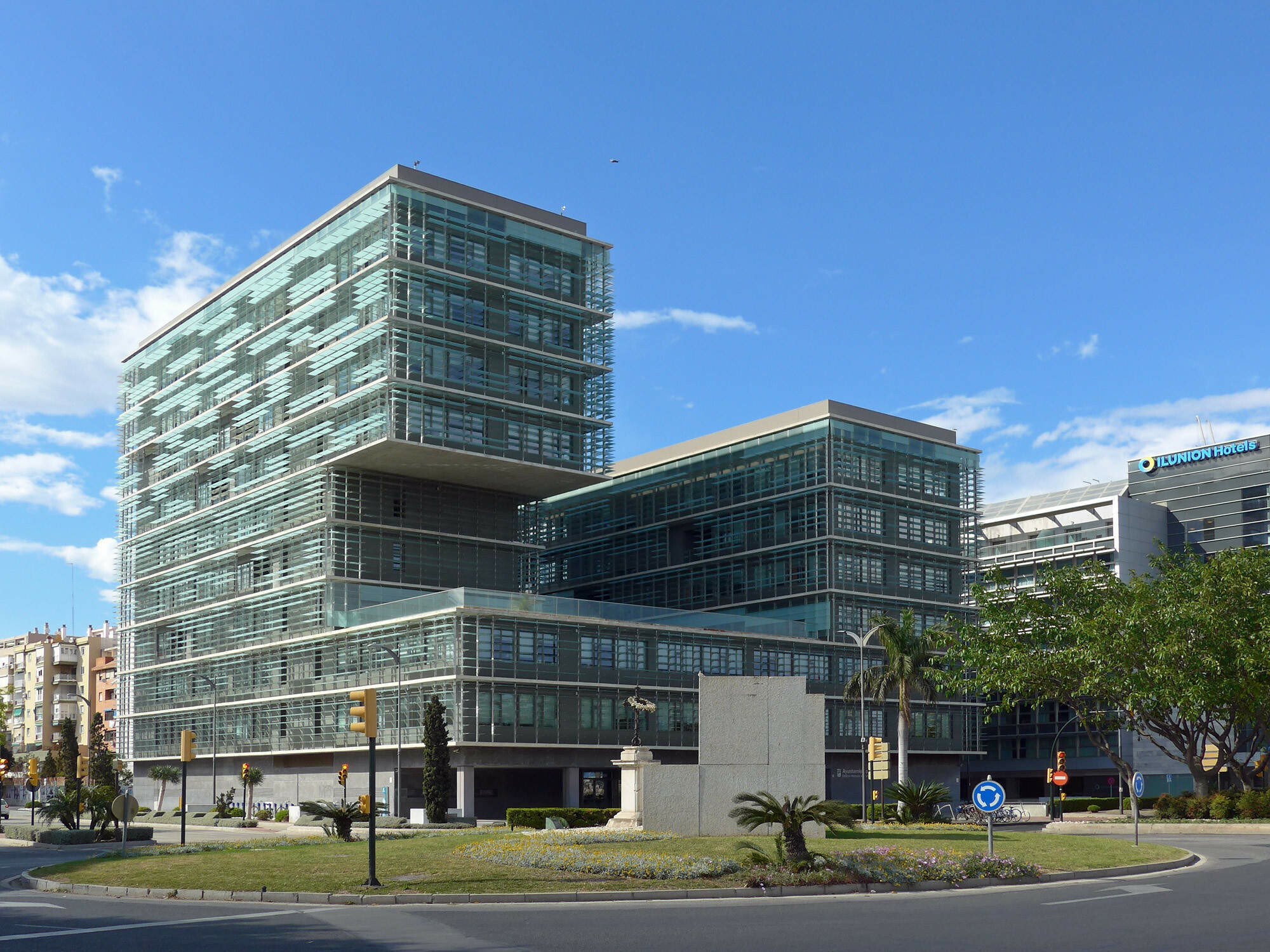

Grünglaslamellen als feststehender Sonnenschutz an einem großflächig verglasten Bürogebäude in Malaga, Spanien.

Grünglaslamellen als feststehender Sonnenschutz an einem großflächig verglasten Bürogebäude in Malaga, Spanien.

Bild: Yvonne Kavermann, Berlin

07|07

Eine wichtige Funktion der Fassade ist die Fähigkeit auf tages- und jahreszeitlich bedingte Wetter- und Klimaschwankungen reagieren zu können, um mit minimalem Energieaufwand ein behagliches Raumklima zu schaffen. Die Beschaffenheit und Montageposition der Sonnenschutzanlagen im Fassadensystem tragen entscheidend dazu bei, wie flexibel die Fassade auf Klimaschwankungen und unterschiedliche Nutzerbedürfnisse reagieren kann.

Dabei geht es längst nicht mehr nur um die Regulierung der Sonneneinstrahlung. Weitere wichtige Funktionen des Sonneschutzes sind:

  • Kontrollierbare Tageslichtumlenkung
  • Einstellbarer Gesamtenergiedurchlassgrad (gtot-Wert) der Fassade
  • Individuell einstellbarer Blendschutz
  • Verbesserung der Raumakustik
  • Solarenergienutzung
  • Visueller Bezug zur Außenwelt
  • Steuerung der Be- und Entlüftung
Neben all diesen technischen Funktionen, die das Sonnenschutzsystem erfüllt, darf nicht vergessen werden, dass insbesondere der außenliegende Sonnenschutz die Optik eines Gebäudes in entscheidendem Maße prägt. Der innenliegende Sonnenschutz setzt dagegen eher Akzente bei der Gestaltung der Innenräume.
