Rinnenkraftwerke

Parabolrinnen-Kraftwerke zählen zu den solaren Großkraftwerken und wandeln die direkte Sonnenstrahlung in Elektrizität um. Bei diesem Anlagenprinzip heizt die konzentrierte Sonneneinstrahlung ein Wärmeträgermedium auf, das durch Rohre strömt, die in der Fokuslinie von rinnenförmigen Spiegelkollektoren angeordnet sind. Spiegel mit parabelförmigem Querschnitt sind besonders geeignet, weil sie auch die Randstrahlung auf die Mitte fokussieren können. Werden die Spiegel in Form einer Rinne konstruiert, kann die Sonnenstrahlung, um das 40-fache konzentriert, auf ein Absorberrohr mit wärmeleitender Flüssigkeit gelenkt werden.

Gallerie

Die einzelnen Kollektorelemente sind bis zu 12 m lang und bis zu zwölf Einheiten werden von einer Antriebseinheit dem Sonnengang nachgeführt. Die thermische Energie wird dann in einer Dampfturbine in Elektrizität umgewandelt. Eine Weiterentwicklung der Parabolrinnen sind die sogenannten Fresnel-Spiegel-Kollektoren. Bei ihnen wird das Sonnenlicht über mehrere zu ebener Erde angeordneten parallele, ungewölbte Spiegelstreifen (nach dem Prinzip einer Fresnel-Linse) auf ein Absorberrohr gebündelt.

Bildnachweis: Schlaich, Bergermann und Partner, Stuttgart

Fachwissen zum Thema

Animation eines Aufwindkraftwerkes in der Wüste

Animation eines Aufwindkraftwerkes in der Wüste

Energiegewinn

Aufwindkraftwerke

Aufwindkraftwerke sind solare Großkraftwerke die aus der Sonnenstrahlung Strom erzeugen. Durch die Sonne wird Luft unter einem...

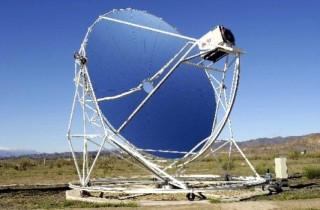

10 kW Dish Stirling Einheit auf der Plataforma Solar de Almeria

10 kW Dish Stirling Einheit auf der Plataforma Solar de Almeria

Energiegewinn

Dish Stirling Anlagen

Dish-Stirling Anlagen dienen der dezentralen solaren Stromversorgung. Ihre elektrische Leistung liegt typisch zwischen 10 und 50...

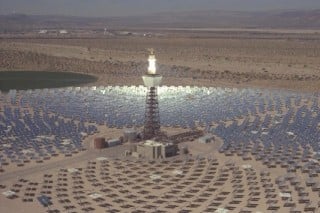

Turmkraftwerk in den USA (10 MW)
