Brandsimulation

Als Nachweis der Einhaltung von Schutzzielen

Im Brandschutzkonzept werden die brandschutztechnischen Anforderungen der Musterbauordnung in Abhängigkeit der Gebäudeklasse festgeschrieben. Wird die Gesamtheit dieser Maßnahmen beim Objekt baulich umgesetzt, gilt dies als Nachweis, dass die Sicherheit und Ordnung gemäß §§ 3 und 14 MBO gewährleistet ist. Abweichungen sind zu formulieren und zu begründen, wenn einzelne Maßnahmen nicht umgesetzt werden können. Hier muss der schutzzielorientierte Nachweis geführt werden, dass keine besondere Gefährdung des Gebäudes besteht.

Gallerie

Mit Hilfe von Simulationsnachweisen können Begründungen von Abweichungen sowie gleichzeitig sichere und wirtschaftliche Lösungen zu den geforderten Schutzzielen erarbeitet werden. Anwendungsgebiete für Simulationsnachweise nach Ingenieurmethoden (insbesondere der Brandsimulation) sind der bauliche, konzeptionelle und schutzzielorientierte Brandschutz sowie der Nachweis für technische Spezifikationen.

Der Nachweis des baulichen Brandschutzes von Bauteilen bestätigt, dass sowohl die Anforderung der spezifischen Landesbauordnung, als auch die als Technische Baubestimmung eingeführten technischen Regeln (ETB) umgesetzt wurden. Entsprechend § 3 (3) MBO kann „von den Technischen Baubestimmungen […] abgewichen werden, wenn mit einer anderen Lösung in gleichem Maße die allgemeinen Anforderungen […] erfüllt werden“. Demzufolge kann der Nachweis des baulichen Brandschutzes zum einen über bewährte Verfahren, die den allgemein anerkannten Regeln der Technik entsprechen, geführt werden. Kann z.B. ein Bauteil in seinem Feuerwiderstand nicht nach DIN 4102 Brandverhalten von Baustoffen und Bauteilen klassifiziert werden (Bemessung nach der Einheitstemperaturkurve), so kann dieser über einen individuellen Naturbrandversuch bemessen werden. Zum anderen kann der Nachweis über wissenschaftlich publizierte, technisch realisierbare sowie wirtschaftlich vertretbare Verfahren erstellt werden. So kann beispielsweise im Rahmen des allgemeinen Berechnungsverfahrens nach Eurocode die Erwärmung der Bauteile mit Hilfe eines virtuellen Brandversuches bestimmt werden. Neben der tatsächlichen Einbausituation des Bauteils werden die Raumgeometrie, die Ventilationsverhältnisse sowie das wahrscheinliche Brandszenario berücksichtigt. Die mit dem Berechnungsverfahren ermittelten Temperaturen sind individuell und demzufolge genauer als bei der Betrachtung über die Einheitstemperaturkurve (ETK).

Der Nachweis konzeptioneller Abweichungen (z.B. Fassadengestaltung ohne Berücksichtigung des Brandüberschlags) kann über eine vergleichende Simulation (computergestützte Brandsimulation) zwischen dem abweichenden Entwurf und der bauordnungsrechtlich korrekten Variante erstellt werden. Die Analyse und Interpretation der simulierten Temperaturen dient als Nachweis, dass die Schutzziele des abweichenden Entwurfs eingehalten werden.

Der schutzzielorientierte Simulationsnachweis findet insbesondere Anwendung bei Industriebauten. Er stellt nachweislich dar, dass innerhalb der erforderlichen Zeiträume die vorhandenen Rettungswege benutzbar sind und unter Einhaltung der Standsicherheit wirksame Löscharbeiten erfolgen können. Werden z.B. im Industriebau Brandabschnittsflächen überschritten, besteht die Möglichkeit, den Nachweis zum einen über das Rechenverfahren nach DIN 18230-1: Baulicher Brandschutz im Industriebau - Teil 1: Rechnerisch erforderliche Feuerwiderstandsdauer gemäß Musterindustriebaurichtlinie (MIndBauRL) Abschnitt 7 zu führen. In diesem wird ermittelt, wie lange ein Vollbrand in einem Brandbekämpfungsabschnitt dauern würde, wenn sich die vorhandene Brandlast vollständig entzünden würde. Andererseits kann der Nachweis über eine Computersimulation gemäß Anhang 1I MIndBauRL erfolgen. Dabei wird an einer bestimmten Stelle ein virtueller Brand entwickelt, der entsprechend Temperatur- und Rauchverlauf nachfolgende Konsequenzen ableiten lässt.

Das Ziel von Simulationen zu technischen Spezifikationen ist der Nachweis, dass die im Brandschutzkonzept konkret geforderten technischen Maßnahmen erfüllt werden. Dies betrifft beispielsweise den Nachweis über die Einhaltung der Mindesthöhe der raucharmen Schicht, den Nachweis von Rauchabschnitten oder dass Brandüberschlag ausgeschlossen werden kann. Der Nachweis stellt eine Ergänzung zum Brandschutzkonzept dar.

Die Durchführung von Simulationen ist mit nachweislich validierten und verifizierten Programmen zulässig, die das Brandgeschehen dynamisch beschreiben sowie anerkannte Rechenverfahren, deren physikalische Grundlagen bereits vollständig veröffentlicht sind. Der für eine Simulation erforderliche Zeitaufwand ist vom gewählten Rechenmodell, den Abmessungen und Besonderheiten des Gebäudes sowie der Anzahl der erforderlichen Brandszenarien abhängig. Bei einem ingenieurtechnischen Nachweis können eine Vielzahl von Varianten für die Simulation desselben Objektes zusammenkommen. Entscheidend für die erfolgreiche Anwendung einer Simulation ist vor allem fundierte ingenieur- und brandschutztechnische Erfahrung, auf deren Grundlage Ergebnisse interpretiert und Schlussfolgerungen formuliert werden können.

Die Anwendung von Brandsimulationen muss mit der genehmigenden Behörde, dem Prüfingenieur oder dem Prüfsachverständigen im Voraus abgestimmt werden.

Quelle/Literaturhinweis: „Praxiswissen Brandschutz – Simulationen“, Kathrin und Gerald Grewoll, Feuertrutz Verlag für Brandschutzpublikationen, Köln 2012

Fachwissen zum Thema

Grundlagen

Bauordnungen für Standardbauten

Ausschlaggebend für die Brandschutzanforderungen an bauliche Anlagen wie Gebäude ist an oberster Stelle die Bauordnung des Bundeslandes, in dem sie errichtet werden.

Beim Brandschutz komplexer Bauvorhaben stoßen Architekten an ihre Grenzen (Abb.: Rhein-Neckar-Arena in Sinsheim).

Beim Brandschutz komplexer Bauvorhaben stoßen Architekten an ihre Grenzen (Abb.: Rhein-Neckar-Arena in Sinsheim).

Grundlagen

Brandschutzplanung

Wer erbringt das Honorar, was gehört zur Grundlagenermittlung in Neubau und Bestand, welche Inhalte hat das Brandschutzkonzept?

Für Industriebauten, dazu zählen Gebäude oder Gebäudeteile im Bereich der Industrie und des Gewerbes, die der Produktion oder Lagerung von Produkten oder Gütern dienen, sind die Mindestanforderungen an den Brandschutz in der Muster-Richtlinie über den baulichen Brandschutz im Industriebau (M-IndBauRL) festgelegt.

Für Industriebauten, dazu zählen Gebäude oder Gebäudeteile im Bereich der Industrie und des Gewerbes, die der Produktion oder Lagerung von Produkten oder Gütern dienen, sind die Mindestanforderungen an den Brandschutz in der Muster-Richtlinie über den baulichen Brandschutz im Industriebau (M-IndBauRL) festgelegt.

Sonderbauten

Industriebauten

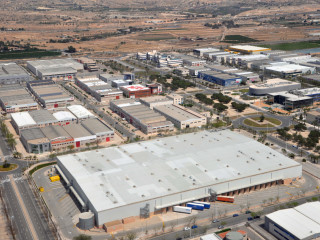

Für Industriebauten, dazu zählen Gebäude oder Gebäudeteile im Bereich der Industrie und des Gewerbes, die der Produktion oder...

Schutzziele im Brandschutz

Grundlagen

Schutzziele im Brandschutz

Bauliche Maßnahmen können einer Ausbreitung von Bränden vorbeugen. Die Rettung von Menschen und Tieren sowie wirksame Löscharbeiten müssen ermöglicht werden.

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Brandschutz sponsored by:
Telenot Electronic GmbH, Aalen
www.telenot.com
Zum Seitenanfang

Brandsimulation

Der Ausbreitung von Bränden wird z.B. durch raumabschließende Bauteile mit Widerstand gegen Feuer und/oder Rauch vorgebeugt (Abb.: Materialprüfung im nachgebauten Kinderzimmer)

Der Ausbreitung von Bränden wird z.B. durch raumabschließende Bauteile mit Widerstand gegen Feuer und/oder Rauch vorgebeugt (Abb.: Materialprüfung im nachgebauten Kinderzimmer)

Im Brandschutzkonzept werden die brandschutztechnischen Anforderungen der Musterbauordnung in Abhängigkeit der Gebäudeklasse...

Was ein Architekt über Brandschutz wissen sollte

Priorität haben die Ausbildung und Sicherung der baulichen Rettungswege, insbesondere der Schutz der Treppenräume vor Feuer und Rauch.

Priorität haben die Ausbildung und Sicherung der baulichen Rettungswege, insbesondere der Schutz der Treppenräume vor Feuer und Rauch.

Dass sich Menschen im Brandfall auf ein Sicherheitskonzept verlassen und selbst retten können, gehört zur Planung eines Gebäudes.

Arten des Brandschutzes

Zum baulichen Brandschutz gehört die Bildung von Brandabschnitten z.B. durch Brandwände.

Zum baulichen Brandschutz gehört die Bildung von Brandabschnitten z.B. durch Brandwände.

Der Brandschutz gliedert sich in vier Bereiche, die für den Architekten unterschiedlich wichtig sind: den baulichen, anlagentechnischen, organisatorischen und abwehrenden Brandschutz.

Schutzziele im Brandschutz

Schutzziele im Brandschutz

Bauliche Maßnahmen können einer Ausbreitung von Bränden vorbeugen. Die Rettung von Menschen und Tieren sowie wirksame Löscharbeiten müssen ermöglicht werden.

Brandschutzplanung

Beim Brandschutz komplexer Bauvorhaben stoßen Architekten an ihre Grenzen (Abb.: Rhein-Neckar-Arena in Sinsheim).

Beim Brandschutz komplexer Bauvorhaben stoßen Architekten an ihre Grenzen (Abb.: Rhein-Neckar-Arena in Sinsheim).

Wer erbringt das Honorar, was gehört zur Grundlagenermittlung in Neubau und Bestand, welche Inhalte hat das Brandschutzkonzept?

Baulicher Brandschutz und Barrierefreiheit

Aufzüge dienen der barrierefreien Erschließung eines Gebäudes – im Brandfall ist ihre Nutzung jedoch meist untersagt.

Aufzüge dienen der barrierefreien Erschließung eines Gebäudes – im Brandfall ist ihre Nutzung jedoch meist untersagt.

Menschen mit Behinderungen sollen ebenso wie andere Nutzer der Flucht- und Rettungswegbeschilderung folgen, das Gebäude verlassen und sich in einem gesicherten Bereich einfinden können.

Brandschutznachweis

Zur Einhaltung der Anforderungen an die Standsicherheit, den Brand-, Schall-, Wärme- und Erschütterungsschutz sind nach § 66 der Musterbauordnung (MBO) geprüfte bautechnische Nachweise erforderlich.

Zur Einhaltung der Anforderungen an die Standsicherheit, den Brand-, Schall-, Wärme- und Erschütterungsschutz sind nach § 66 der Musterbauordnung (MBO) geprüfte bautechnische Nachweise erforderlich.

Über den Unterschied zwischen Brandschutznachweis und Brandschutzkonzept sowie Personen, die berechtigt sind, diese zu erstellen.

Gebäudeklassen

Grafik: Übersicht Gebäudeklassen

Grafik: Übersicht Gebäudeklassen

Die Anforderungen an den baulichen Brandschutz in Gebäuden werden in der Musterbauordnung und allen Landesbauordnungen nach den Gebäudeklassen bemessen.

Baustoffklassen

In Bezug auf ihre Brennbarkeit und Entflammbarkeit sind Baustoffe gemäß nationaler und europäischer Norm klassifiziert. Was bedeuten die Kurzzeichen?

Feuerwiderstandsklassen

Verglasung im Brandlastversuch unter Laborbedingungen

Verglasung im Brandlastversuch unter Laborbedingungen

Bauteile werden entsprechend ihrer Feuerwiderstandsdauer in verschiedene Feuerwiderstandsklassen eingeteilt. Die Klassifizierung...

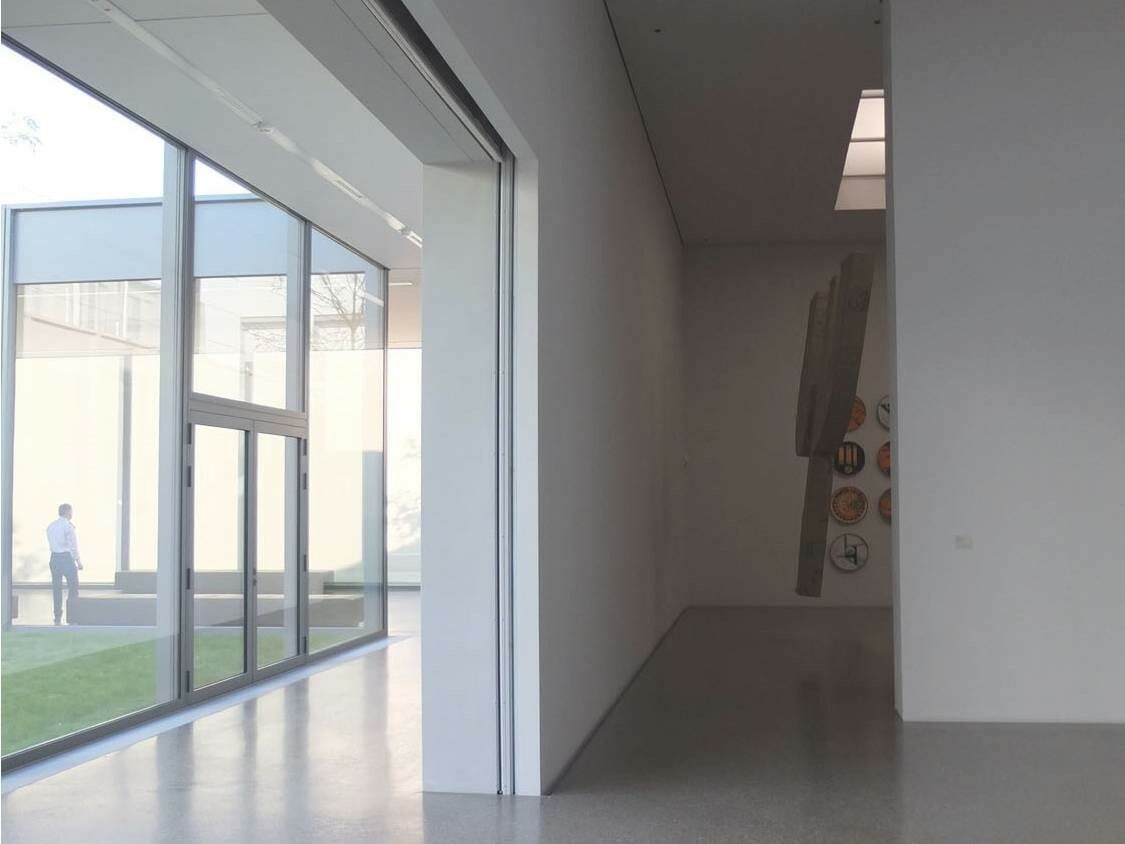

Brandabschnitt

Gebäudeabschlusswände müssen als Brandwände ausgebildet werden, wenn gegenüber bestehenden oder künftigen Gebäuden ein Mindestabstand von fünf Metern nicht gesichert ist.

Gebäudeabschlusswände müssen als Brandwände ausgebildet werden, wenn gegenüber bestehenden oder künftigen Gebäuden ein Mindestabstand von fünf Metern nicht gesichert ist.

Durch raumabschließende Bauteile mit Widerstand gegen Feuer und/oder Rauch werden Gebäudeteile und Gebäude untereinander abgegrenzt.

Unterscheidung Brandabschnitt und Rauchabschnitt

Gebäudeabschlusswände müssen als Brandwände ausgebildet werden, wenn gegenüber bestehenden oder künftigen Gebäuden ein Mindestabstand von 5,00 Metern nicht gesichert ist.

Gebäudeabschlusswände müssen als Brandwände ausgebildet werden, wenn gegenüber bestehenden oder künftigen Gebäuden ein Mindestabstand von 5,00 Metern nicht gesichert ist.

Gebäude können aus einem oder mehreren Brandabschnitten bestehen. Als kleinster Brandabschnitt kommt ggf. ein einzelner Raum in Betracht.

Bauordnungen für Standardbauten

Ausschlaggebend für die Brandschutzanforderungen an bauliche Anlagen wie Gebäude ist an oberster Stelle die Bauordnung des Bundeslandes, in dem sie errichtet werden.

Verordnungen für geregelte und andere Sonderbauten

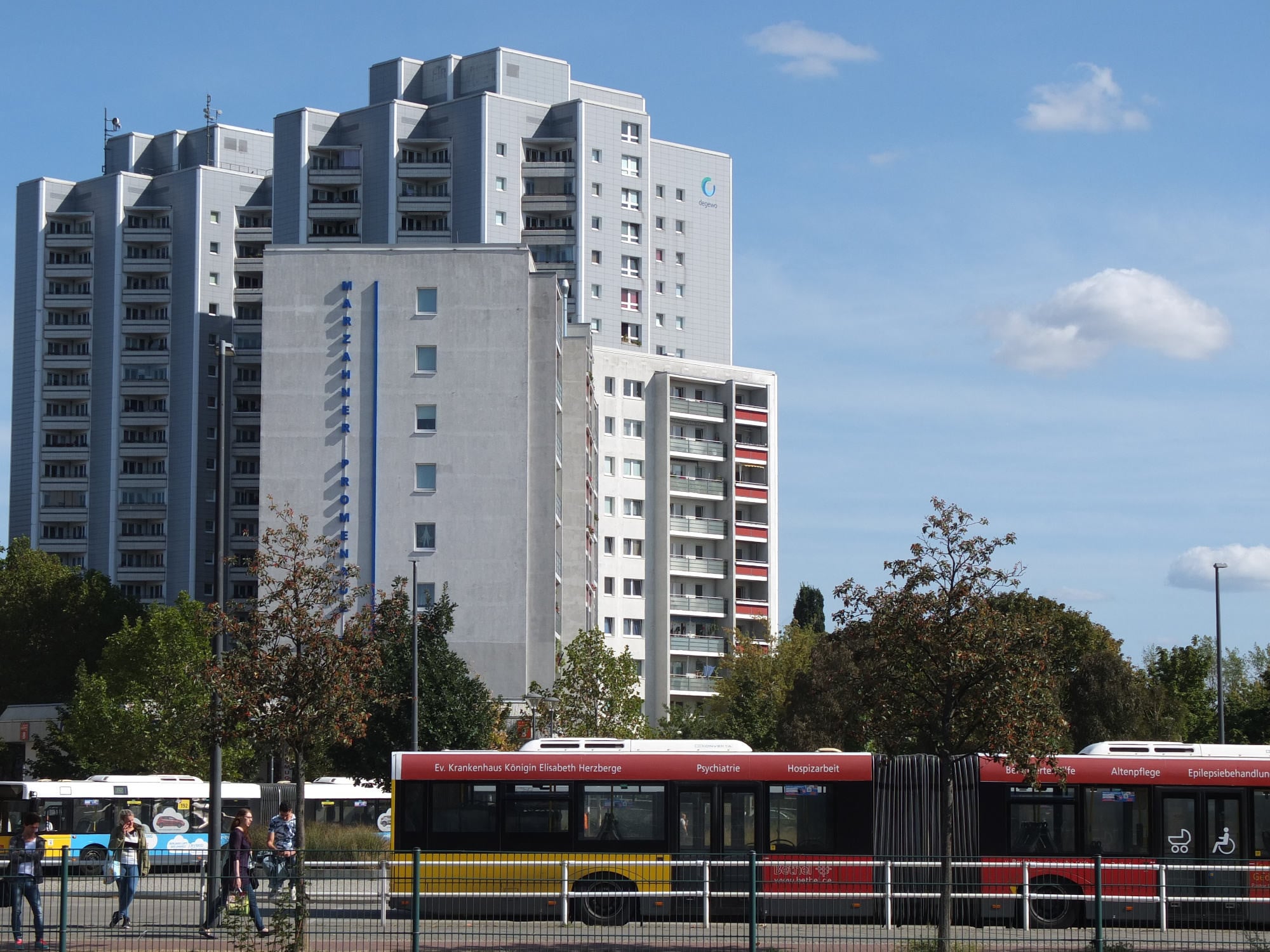

Nach Musterbauordnung können beispielsweise an Hochhäuser, Industriebauten, Verkaufsstätten, Versammlungsstätten, Krankenhäuser oder Schulen besondere Anforderungen gestellt werden.
