Allgemeines zu Verbindungen im Holzbau
Funktion, Arten und Eigenschaften
Die Art der Verbindungen ist maßgeblich durch die Statik einer Holzkonstruktion, ihre Fertigung und Montage, aber auch den Brand-, Wärme- und Schallschutz beeinflusst. Beim Entwurf eines Holzbaus sind konstruktive Ausgestaltung, Tragfähigkeit, Steifigkeit und Duktilität (plastisches Verformungsvermögen) zu beachten.
Gallerie
Verbindungen fügen die Einzelteile des Bauwerks zu einer statisch wirksamen Konstruktion zusammen, sie können aber auch innerhalb eines Bauteils wirksam sein. Unterschieden werden daher Stöße (innerhalb eines tragenden Bauteils bzw. Querschnitts) und Anschlüsse – letztere dienen dazu, Bauteile wie Stäbe aus unterschiedlichen Richtungen zusammenzufügen.
Gallerie
Die Auswahl der passenden Verbindungsart ist sowohl in wirtschaftlicher als auch in konstruktiver Hinsicht bedeutsam. Grundsätzlich sollten die Anzahl und eingesetzte Bandbreite der Verbindungen innerhalb eines Bauwerks möglichst gering sein – Standardlösungen sind wirtschaftlicher als spezielle Details.
Gallerie

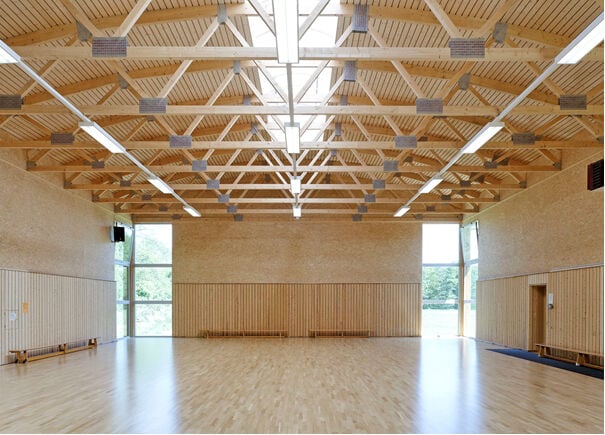

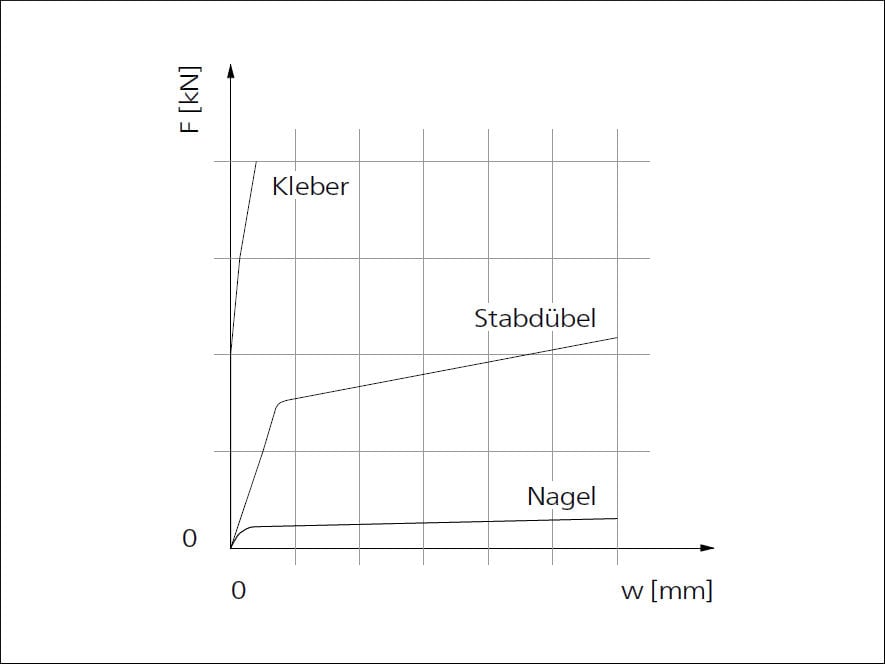

Unterschieden werden außerdem starre und nachgiebige Verbindungen: Erstere sind solche durch Kleben, während es bei mechanischen Verbindungen (mit Nägeln, Schrauben, Bolzen, Blechen) zu einer lastabhängigen plastischen oder elastischen Verformung kommt. Zimmermannsmäßige Verbindungen, wie sie im traditionellen Holzbau angewendet werden, gehören ebenfalls zu den nachgiebigen Verbindungen. Die Kraftübertragung erfolgt über druckbelastete Kontaktflächen, wobei in vielen Fällen auch Schubbeanspruchung vorhanden ist.
Bei stiftförmigen Verbindungsmitteln (Nägel, Schrauben, Dübel) geht der Kräfteverlauf mit radial gerichteten Lochleibungsspanungen einher, die zu beachten sind. Es gelten daher Mindestabstände – sowohl für die einzelnen Metallstifte untereinander als auch zum Randbereich des Bauholzes bzw. Holzwerkstoffes, um ein Splittern oder Einreißen zu verhindern.
Gallerie
Die vorgefertigten Elemente der verschiedenen Wand- und
Deckensysteme, die im Holzbau mittlerweile verbreitet sind, sind
vernagelt, verschraubt, verdübelt und/oder verleimt. Im Laufe der
Geschichte hat sich die tektonische Erscheinung im Holzbau von
hierarchisch geprägten und räumlich aufwändigen hin zu geometrisch
schlichten, kompakten Bauteilen und Verbindungen gewandelt (s.
Fachwissen zum Thema: Geschichte des Holzbaus).
