Belüftete Flachdachkonstruktionen (Typen IV und V)

Durch die Belüftung von Flachdachkonstruktionen kann durch Diffusion oder anderweitig eingetragene Feuchte schnell abgeführt werden, ohne dass eine besondere Erwärmung der Bauteiloberfläche erforderlich ist. Belüftete Konstruktionen bieten sich daher auch bei Flachdächern mit Terrassennutzung, aufgestellten PV-Modulen oder extensiver Begrünung an (siehe Abbildung 1). Voraussetzung für die Dauerhaftigkeit dieser Konstruktionen ist eine funktionierende Belüftung:

Dachneigung ➤ möglichst groß (> 3°)
Belüftungsweg ➤ möglichst kurz und ohne Unterbrechungen (max. 15 m)
Belüftungsquerschnitt ➤ möglichst groß
Be- und Entlüftungsöffnungen ➤ direkt durch Wind anströmbar und gegenüberliegend

Zeitgemäße belüftete Flachdachkonstruktionen verfügen über eine vollgedämmte, winddicht ausgeführte Dämmebene. Die Belüftung erfolgt in einer zusätzlichen Konstruktionsebene, deren obere Abdeckung als Feuchteschutz gegen Sekundärtauwasser ausgebildet ist (➤ Abbildung 1).

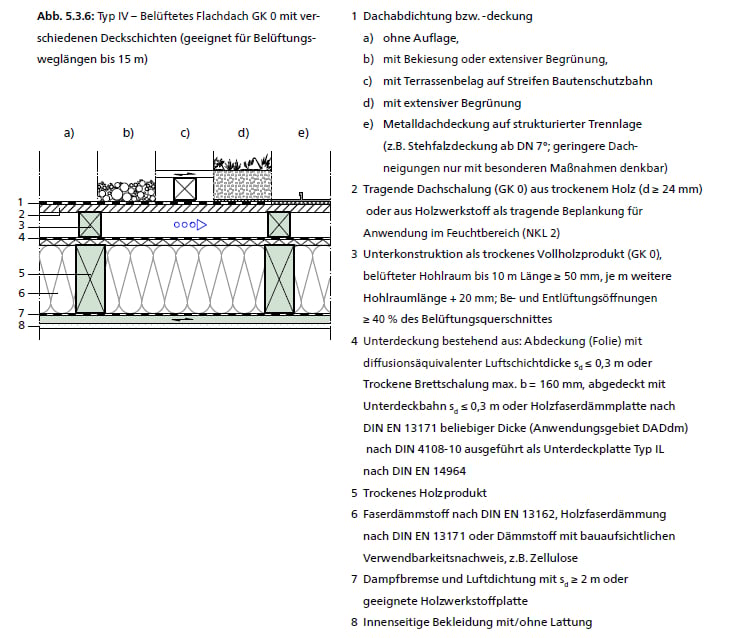

^{Abbildung 1: Typ IV – Belüftetes Flachdach GK 0 mit
verschiedenen Deckschichten} ^{(Quelle: Holzbau Deutschland
Institut)}

Die Größe des Belüftungsquerschnitts ist in Abhängigkeit von der Dachneigung zu dimensionieren. Eine fehlende oder geringe Dachneigung schränkt die Thermik und damit die notwendige Luftbewegung im Hohlraum ein. Bei Dächern mit unklarer Belüftungssituation sind nicht belüftete Konstruktionen (Typ I und II ) zu bevorzugen.

Ein Vorteil der belüfteten Konstruktionen des Typs IV gegenüber dem Typ V (siehe Abb. 2) ist das Vorhandensein einer zweiten wasserführenden Ebene, die eine zusätzliche Sicherheit gegen Feuchteeintrag von außen bietet. Die Ausführung der Unterdeckung kann in Anlehnung an DIN 68800-2, Bild A.16 als¹⁾

Abdeckung mit diffusionsäquivalenter Luftschichtdicke sd ≤ 0,3 m oder
trockene Bretterschalung mit b ≤ 160 mm mit Unterdeckbahn sd ≤ 0,3 m oder
Holzfaserdammplatte beliebiger Dicke für das Anwendungsgebiet DADdm nach DIN 4108-10

erfolgen.

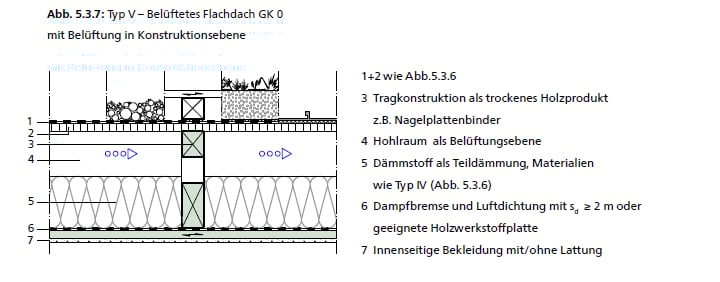

^{Abb. 2: Typ V – Belüftetes Flachdach GK 0 mit Belüftung
in Konstruktionsebene} ^{(Quelle: Holzbau Deutschland
Institut)}

1) Holzschutz – Bauliche Maßnahmen, holzbau handbuch I Reihe 5 I Teil 2 I Folge 2, 2. Auflage 01/2023, S. 50-51; Quelle: Holzbau Deutschland Institut
