Raster, Module und Maßordnung

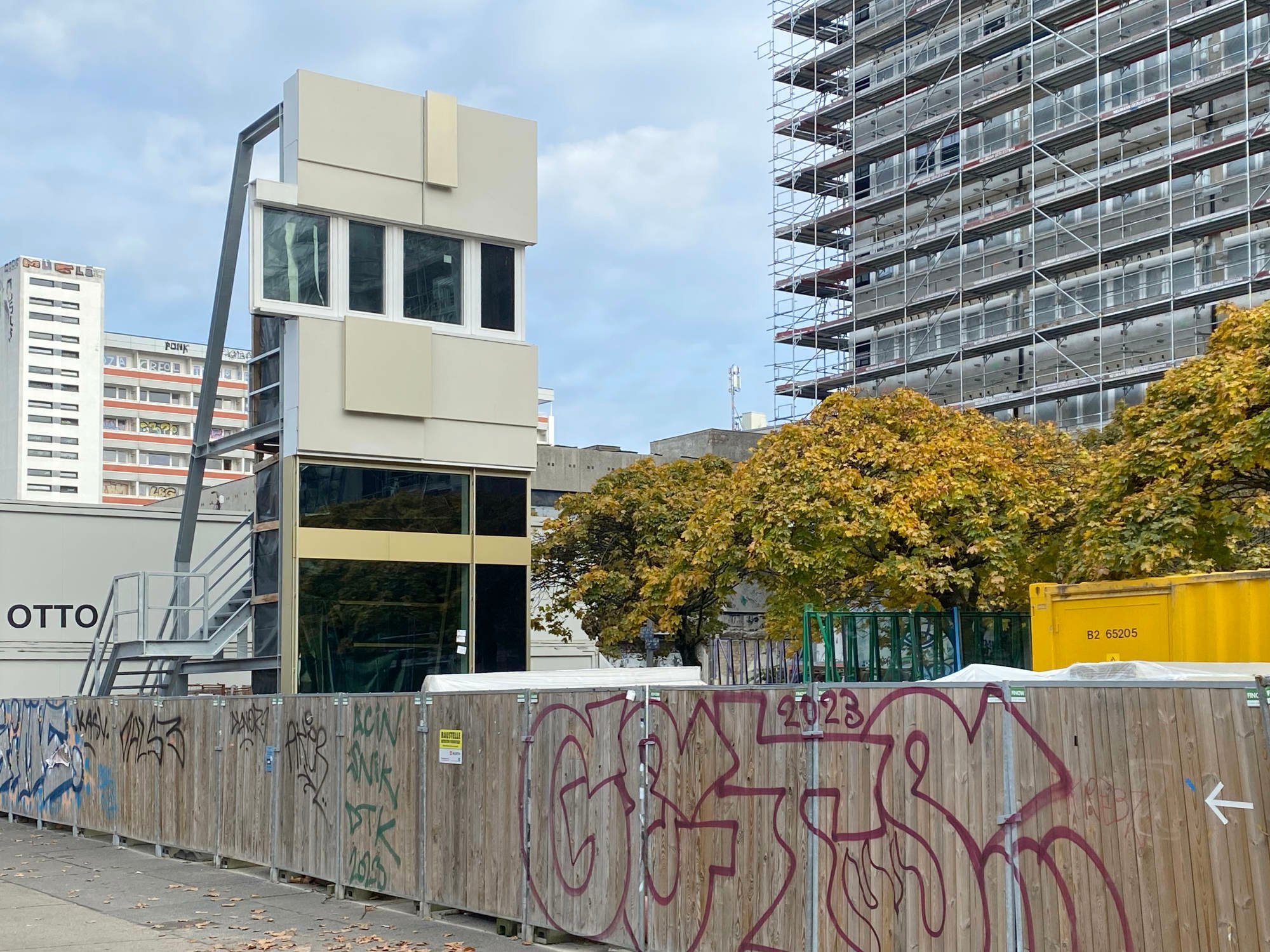

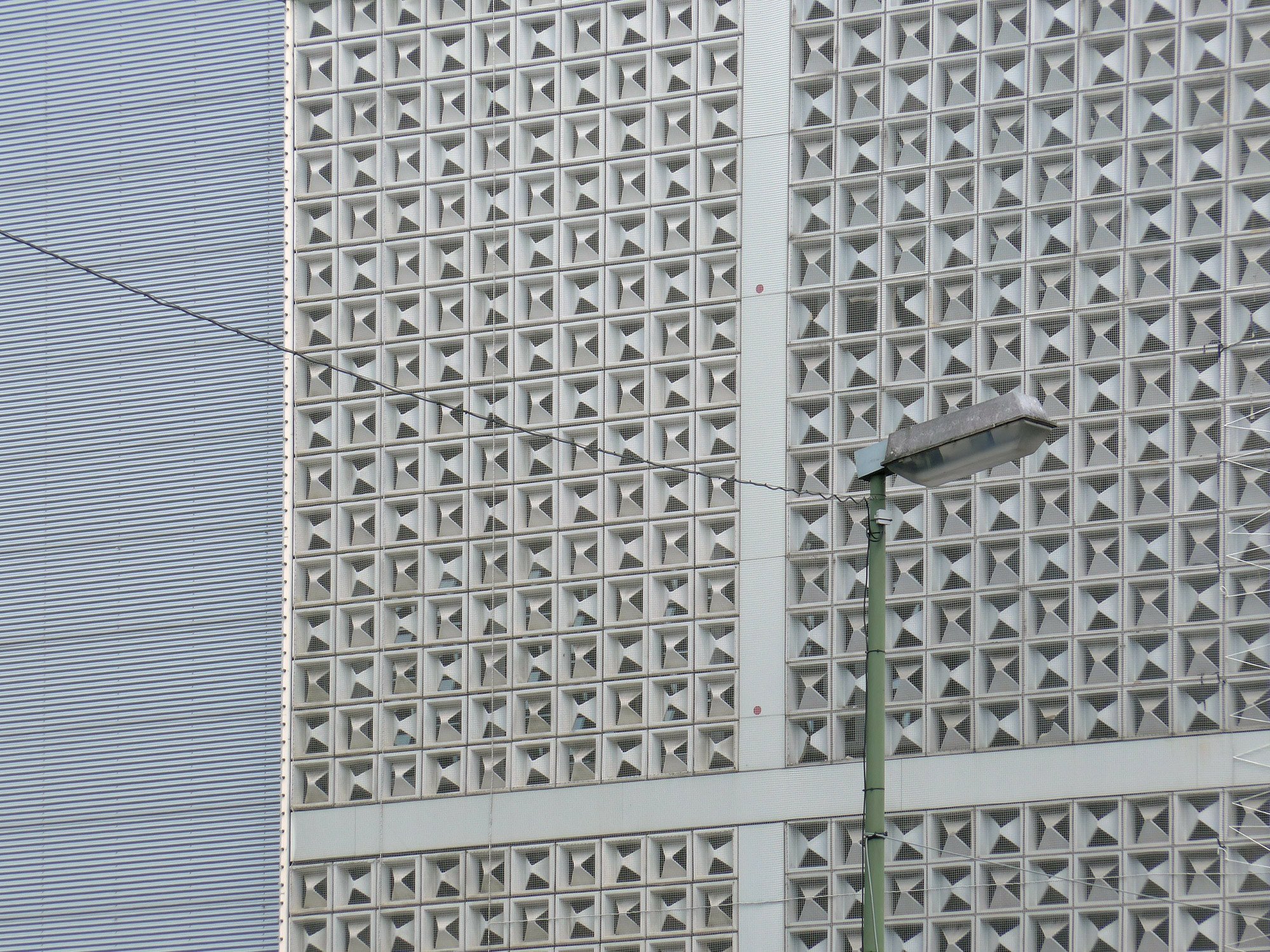

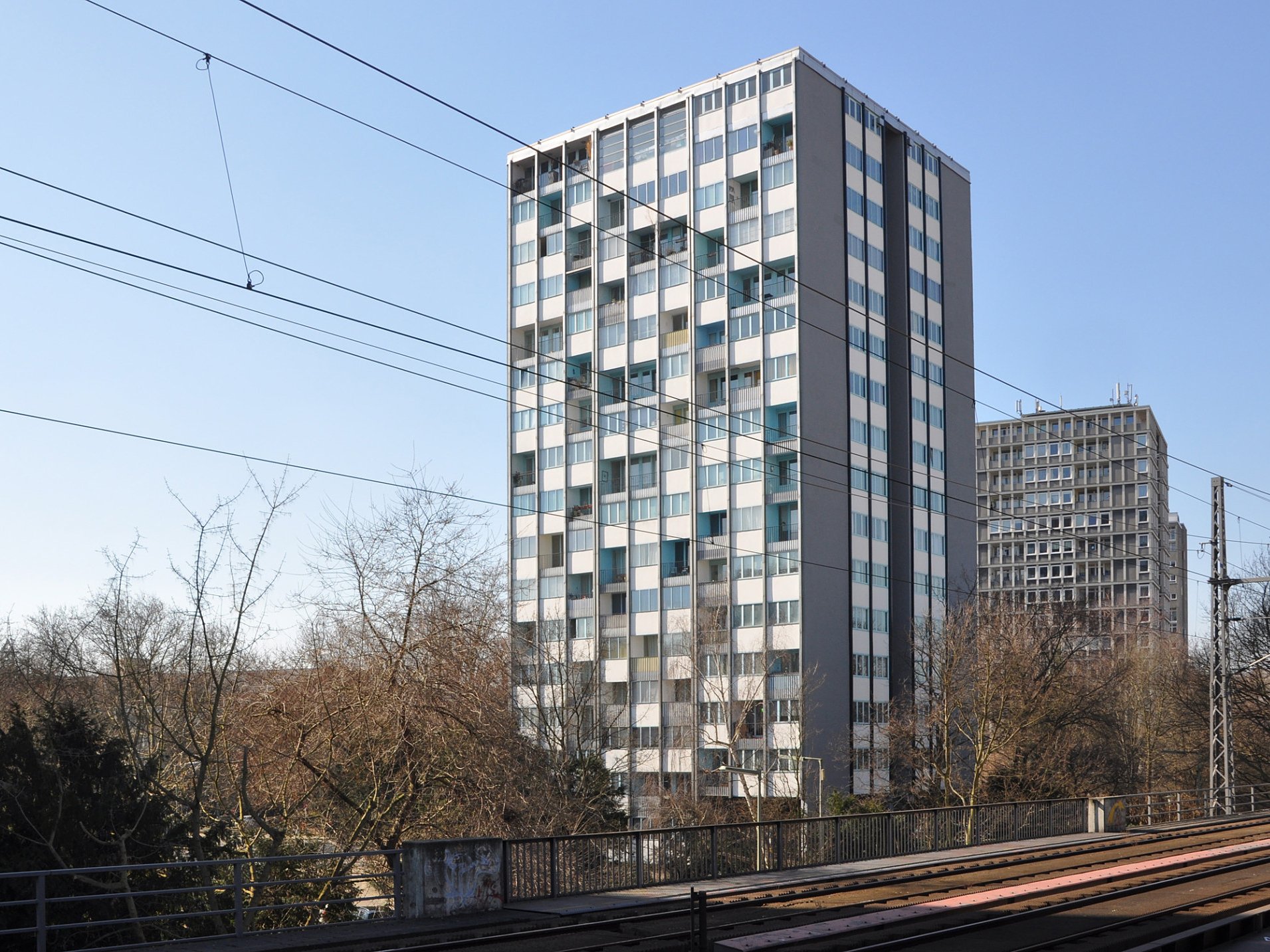

Gallerie

Bandraster, Linienraster, versetztes und freies Raster
Die Gliederung von Fassaden erfolgt in direkter Abhängigkeit zum Gebäuderaster, dabei wird unterschieden zwischen

  • Linienrastern - einem Netzwerk aus sich kreuzenden Haupt- und/oder Nebenachsen des Gebäudes im Grundriss
  • Bandrastern - sich kreuzende Doppellinien als Achsen innerhalb des Gebäudes
  • sowie versetzten Rastern, also dem rhythmischen verteilen der Achsen.
Bei freier Rasterwahl werden die Rasterlinien resultierend der Gesamtgeometrie des Gebäudes entwickelt und folgen in erster Linie der freien Form des Gebäudes.

Position der Gebäudehülle in Verhältnis zur Hauptstruktur des Gebäudes

Ein zweiter Aspekt der Fassadengliederung ist die Position der Gebäudehülle zur Hauptstruktur des Gebäudes: In Herleitung der Verknüpfung von Gebäudestruktur und Gebäudehülle bei massiven Konstruktionen (z.B. die Mauerwerkswand, die sowohl das Gebäude trägt als auch die Außenhülle darstellt) kann man in diesem Fall von in einer Ebene liegenden Bauteilen sprechen. Dem gegenüber stehen Skelettstrukturen, bei welchen die Gebäudehülle/Fassade üblicher Weise auf der Außenseite liegt, um zum einen das Tragskelett sowie das Gebäudeinnere vor Witterung zu schützen. Nur noch in wenigen Beispielen können wir heute die Tragstruktur vor der Gebäudehülle finden, da hier die Problematik der bauphysikalischen Durchdringungen (Wärmebrücken) nicht grundsätzlich gelöst werden kann und somit immer einen Schwachpunkt darstellt.

Maßordnung

Maßordnungen von Fassaden sind abhängig von Materialien, regionalen Aspekten und der Konstruktionstypologie. Für den Bereich Materialien seien nur beispielhaft die Mauerwerksmaße erwähnt, welche sich aus Vielfachen des Mauerwerksmoduls Ziegelstein 12,5 / 25 cm inklusive Fuge zwischen den Modulen herleitet. Regionale Unterschiede finden sich bei diesem Beispiel in den historisch entwickelten unterschiedlichen Ziegelmaßen, wie wir sie zum Beispiel in anderen europäischen Ländern finden (siehe Abb. 6).

Im Bereich der Konstruktionstypologie sei auf die grundsätzlich verschiedenen Prinzipien massive und geschichtete Fassaden, skelettartige Fassaden sowie Sonderformen, beispielsweise frei geformte Fassaden verwiesen. Für massive und geschichtete Fassaden werden die Maßordnungen durch die verwendeten Materialien und deren immanenten Maßen vorgegeben. Für skelettartige Fassaden ist die Maßordnung freier und wird nur durch Profilabmessungen (z.B. für das Tragverhalten) oder maximale Produktionsgrößen (beispielsweise maximale Glasabmessungen) begrenzt.
