_Flachdach

Leckageortung: Messung mit dem Tracergasverfahren

Beim Tracergasverfahren oder auch Gasdetektionsverfahren wird ein so genanntes Tracergas zur Ortung von Leckagen in Flachdachabdichtungen verwendet. Hierbei handelt es sich entweder um Helium oder ein Wasserstoff-Stickstoff-Gemisch im Verhältnis 10:90 oder 5:95. Über eine kleines Ventil wird das Tracergas unter die Abdichtung geblasen. Beide verwendeten Gase sind leichter als Luft und haben somit das Bestreben nach oben zu steigen. An den Leckagen und Beschädigungen tritt das Gas wieder aus und kann nun mit den Ortungsgeräten, die speziell auf das entsprechende Gas abgestimmt sind, geortet werden. Die detektierte Gasmenge wird optisch und akustisch angezeigt.

Pro und Contra

Punktgenaue Ortung
Auch bei begrünten Flachdächern einsetzbar
Zur Bauabnahme geeignet

^{Quelle: Michael Resch, Heinsberg}

Fachwissen zum Thema

Dachbahnen, egal ob frei bewittert, bekiest oder begrünt, unterliegen unterschiedlichen mechanischen, thermischen, chemischen und biologischen Beanspruchungen.

Bild: Bauder, Stuttgart

Dachabdichtungen

Anforderungen an Dachabdichtungen

Über die Inhalte der DIN 18531, deren Geltungsbereiche und Anwendungsklassen

Bei Dachflächen, die größer als 100 m² sind, ist der Einsatz eines Schweißautomaten dringend zu empfehlen.

Bild: Bauder, Stuttgart

Dachabdichtungen

Befestigung von Abdichtungsbahnen

Grundlegendes zur Verarbeitung bituminöser Abdichtungen und der Verlegung von Kunststoff-Abdichtungsbahnen.

Schäden/Sanierung

Leckageortung: Allgemeines zu Messverfahren bei Flachdächern

Ca. 100 Mio. Quadratmeter Dachfläche werden in Deutschland jährlich abgedichtet – Tendenz steigend. Nur 40% dieser Fläche betrifft...

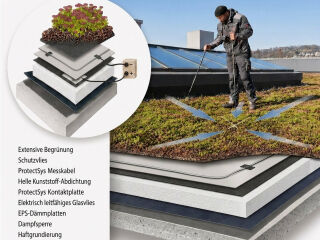

Aufbauschema eines Leckortungssystems
