DIN 4108 Beiblatt 2: Wärmeschutz und Energie-Einsparung in Gebäuden – Wärmebrücken

Das Gebäudeenergiegesetz GEG 2023 ist in Kraft getreten – als Novellierung des seit 01. November 2020 geltenden GEG, welches das bisherige Energieeinsparungsgesetz (EnEG), die Energieeinsparverordnung (EnEV) und das Erneuerbare-Energien-Wärmegesetz (EEWärmeG) ablöste. Die DIN 4108 wird regelmäßig aktualisiert, um neue technische Entwicklungen und gesetzliche Anforderungen zu berücksichtigen. Aktuell bildet sie die relevante Grundlage für den Wärmeschutz von Gebäuden in Deutschland. Im GEG §24 Einfluss von Wärmebrücken ist geregelt, dass Wärmebrückenzuschläge nach DIN 4108 Beiblatt 2: Wärmeschutz und Energie-Einsparung in Gebäuden zu ermitteln sind. Beispiele für die Planung und Ausführung von Wärmebrücken können aus dem aktiven Beiblatt 2 der DIN 4108 vom März 2023 entnommen werden.

Gallerie

Beim Nachweis für den Wärmeschutz können die Wärmebrücken auf drei verschiedene Arten in Ansatz gebracht werden:

  • mit einem pauschalen Wärmebrückenzuschlag nach Kategorie A oder B
  • mit einer Berechnung nach DIN 4108 Beiblatt 2
  • mit Einzelberechnungen.

Bei der ersten Variante – dem pauschalen Wärmebrückenzuschlag – wird dieser in Kategorie A mit 0,05 W/m²K, in Kategorie B mit 0,03 W/m²K für die Berechnung angesetzt. Bei einer Ausführung nach DIN 4108 liefert das Beiblatt 2 Planungs- und Ausführungsbeispiele, welche die Anforderungen an eine wärmebrückenarme Verbindung erfüllen. Die Details sind anhand von Prinzipskizzen verschiedener Anschlüsse aus dem Hochbau dargestellt. Werden die vorgegebenen Wärmeleitfähigkeiten für die in den Skizzen angegebenen Schichten eingehalten, gilt die Detailausbildung als wärmebrückenarm. Gilt dies für die Ausbildung aller Wärmebrücken, kann der verminderte Wärmebrückenzuschlag von 0,05 W/m²K in Ansatz gebracht werden.

Seit 2023 gilt eine weitere Angleichung zum Einfluss von Wärmebrücken in §24: Ein Gleichwertigkeitsnachweis ist – wie in der Bundesförderung für effiziente Gebäude (BEG) – für alle Wärmebrücken erforderlich, auch für solche mit niedrigeren U-Werten als in den Musterkonstruktionen aus Beiblatt 2 zur DIN 4108. Neben der wärmebrückenarmen Anschlussausbildung von Balkonplatten sind u.a. auch Lösungsmöglichkeiten für unterschiedliche Ausbildungen der Attika beschrieben.

Bei der dritten Variante werden alle Wärmebrücken einzeln berechnet und nachgewiesen.

Fachwissen zum Thema

Übergeordnetes Ziel des baulichen Wärmeschutzes ist es, ein angenehmes Raumklima zu gewährleisten.

Übergeordnetes Ziel des baulichen Wärmeschutzes ist es, ein angenehmes Raumklima zu gewährleisten.

Wärmeschutz

Allgemeines zum Wärmeschutz

Ein angenehmes Raumklima zu gewährleisten, ist übergeordnetes Ziel des baulichen Wärmeschutzes. Die Außenbauteile eines Gebäudes müssen auf sehr unterschiedliche klimatische Bedingungen reagieren können.

Detail Dachentwässerung: Dachgully eingebunden in den Dachaufbau mit 2% Mindestgefälle

Detail Dachentwässerung: Dachgully eingebunden in den Dachaufbau mit 2% Mindestgefälle

Entwässerung

Allgemeines zur Entwässerung und Dränage

Die Funktionstüchtigkeit einer Dachentwässerung, die Bemessung von Rinnen und Abläufen hat einen hohen Stellenwert bei der Planung.

Je nach Nutzungsart und Aufbau gibt es verschiedene Dämmstoffe, die Verwendung finden können, um beispielsweise die gesetzlichen Vorgaben des Gebäudeenergiegesetzes zu erfüllen.

Je nach Nutzungsart und Aufbau gibt es verschiedene Dämmstoffe, die Verwendung finden können, um beispielsweise die gesetzlichen Vorgaben des Gebäudeenergiegesetzes zu erfüllen.

Wärmeschutz

Auswahl des geeigneten Dämmstoffs

Je nach Nutzungsart und Aufbau gibt es verschiedene Dämmstoffe, die Verwendung finden können, um beispielsweise die gesetzlichen Vorgaben des GEG zu erfüllen.

Wellenförmige Lichtkuppeln auf einer Gewerbehalle

Wellenförmige Lichtkuppeln auf einer Gewerbehalle

Öffnungen

Lichtkuppeln: Technische Daten

Wie steht es um das Brandverhalten und die Durchsturzsicherheit von Lichtkuppeln? Welche Höhe haben Aufsatzkränze, wie funktioniert die Anbindung der Abdichtung?

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Flachdach sponsored by:
Paul Bauder GmbH & Co. KG | Korntaler Landstraße 63 | 70499 Stuttgart | www.bauder.de
Zum Seitenanfang

Dachabdichtungsnorm DIN 18531

Dachabdichtungsnorm DIN 18531

Gemeinsam mit der neu herausgegebenen Norm DIN 18195: Abdichtung von Bauwerken - Begriffe wurde die DIN 18531 neu definiert....

Dachdeckungsprodukte aus Metallblech

Metallische Bekleidung an Dach und Fassade der Philharmonie in Berlin nach Plänen von Hans Scharoun (errichtet 1960-63).

Metallische Bekleidung an Dach und Fassade der Philharmonie in Berlin nach Plänen von Hans Scharoun (errichtet 1960-63).

Anfang des Jahres 2022 traten Änderungen der DIN EN 508 in Kraft. Worauf bezieht sich die Norm, und welche Inhalte wurden aktualisiert?

DIN 18532 – Abdichtung für befahrbare Verkehrsflächen

DIN 18532 – Abdichtung für befahrbare Verkehrsflächen

Im Zusammenhang mit dem neu herausgegebenen Normenpaket zur Bauwerksabdichtung gilt seit Juli 2017 die DIN 18532: Abdichtung von...

DIN 18533 – erdberührte Bauteile

DIN 18533 – erdberührte Bauteile

Die Regelungen der erdberührenden Bauteile, die in der veralteten DIN 18195 Teile 4, 5 und 6 festgelegt waren, sind nun in der DIN...

DIN 18534 – Innenräume richtig abdichten

DIN 18534 – Innenräume richtig abdichten

Die DIN 18195 wurde überholt, in die DIN 18531-18535 aufgeteilt und um Teile ergänzt. Die Regelungen zum Abdichten von...

DIN 18535 – Abdichten von Behältern und Becken

Die neue DIN 18535 ist in folgende drei Teile aufgeteilt: Teil 1: Anforderungen, Planungs- und AusführungsgrundsätzeTeil 2:...

DIN 4108 Beiblatt 2: Wärmeschutz und Energie-Einsparung in Gebäuden – Wärmebrücken

Durchdringungen des Flachdachaufbaus stellen mögliche Wärmebrücken dar.

Durchdringungen des Flachdachaufbaus stellen mögliche Wärmebrücken dar.

Beim Nachweis für den Wärmeschutz können Wärmebrücken auf drei verschiedene Arten in Ansatz gebracht werden.

DIN EN 1110: Abdichtungsbahnen

Das Prüfverfahren zur Bestimmung der Wärmestandfestigkeit von Bitumenbahnen ist in der DIN EN 1110 Abdichtungsbahnen –...

DIN EN 1991-1: Einwirkungen auf Tragwerke

Die Grundsätze für die Einwirkungen auf Tragwerke von Hochbauten und Ingenieurbauwerken einschließlich der geotechnischen...

Normen zu Begrünungen

DIN 1986-3 Entwässerungsanlagen für Gebäude und Grundstücke – Teil 3: Regeln für Betrieb und WartungAusgabedatum: 2024-05DIN...

Normen zu Bitumen-Dach- und Dichtungsbahnen

DIN EN 58Bitumen und bitumenhaltige Bindemittel - Probenahme bitumenhaltiger BindemittelAusgabedatum: 2012-05DIN EN 1107-1Abdichtu...

Normen zu Kunststoff- und Kautschukbahnen

DIN EN 495-5Abdichtungsbahnen - Bestimmung des Verhaltens beim Falzen bei tiefen Temperaturen - Teil 5: Kunststoff- und...

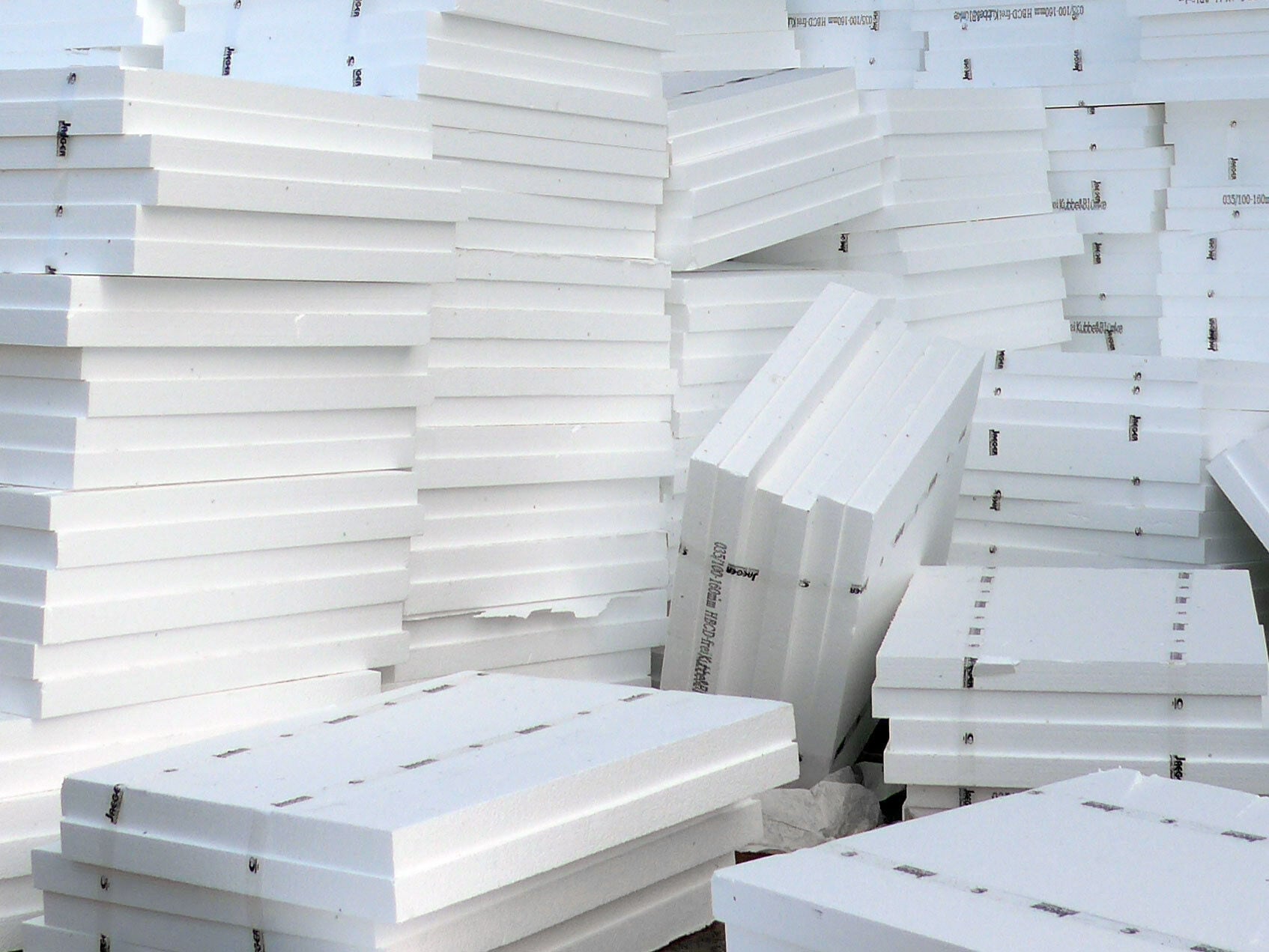

Normen zu Wärmeschutz und Wärmedämmstoffen
