Aluminium-Rollbeschlag für Schiebetüren
Bündig in Decke und Boden eingelassene Führungsschienen

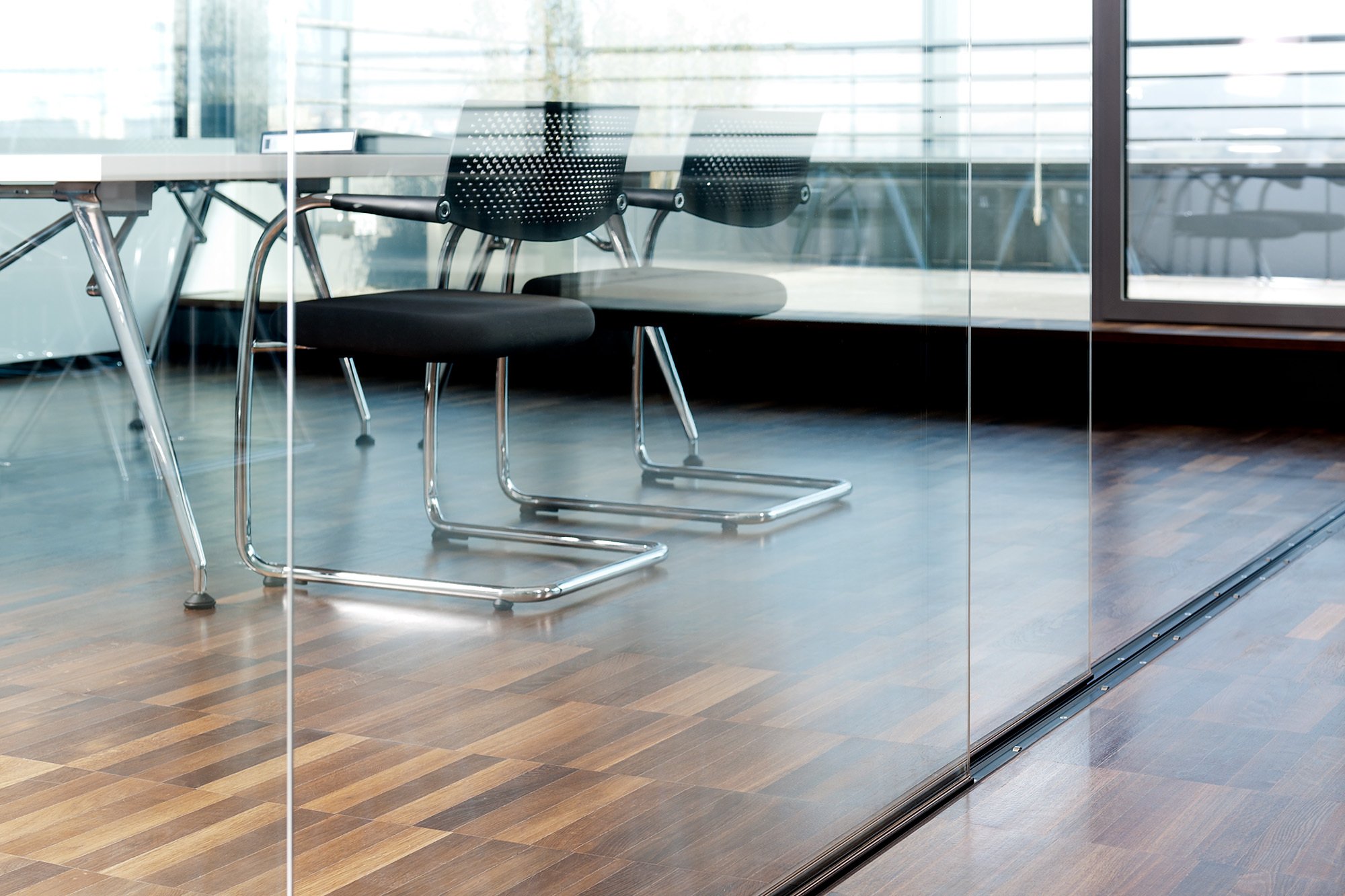

Beim Einsatz von Glasschiebetüren können Beschläge schon einmal störend wirken. Vor allem dann, wenn schwere Glasscheiben zu bewegen sind. Diese sollen nach Möglichkeit unsichtbar gehalten den Raum teilen und müssen doch in irgendeiner Weise befestigt sein. Bei dem Schienensystem b.1000 der Firma Astec befindet sich der Rollbeschlag der rahmenlosen Schiebetüren aus Glas in einer Schiene, die bündig in den Boden eingelassen ist.
Gallerie
In regelmäßigen Abständen integrierte, flache Rollen aus
nadelgelagertem Präzisionswälzlager können ein Gewicht von bis zu
300 Kilogramm pro Meter tragen. Da die Last in den Boden abgetragen
wird, dient die in die Decke eingelassene U-Profilschiene einzig
dazu, die Glasscheiben in Position zu halten und gegen Kippen
abzusichern. Dies ermöglicht einen potenziell schlanken
Deckenaufbau. Die sichtbare Führungsnut der Bodenschiene ist 6 mm
tief und etwa 25 mm breit. Im Führungsbereich der Schiene (aus
Aluminium-Strangguss-Profilen) schützt und dämpft ein fest mit dem
Glas verbundenes U-Profil die zwischen 10 und 19 mm starken
Scheiben.
