Schallschutz - Europäisches Rechenverfahren

Schallschutz ist eine "Gebäude-Eigenschaft", die der Nutzer direkt bewerten kann. Im Gegensatz beispielsweise zu einem Mangel im Wärmeschutz ist ein ungenügender Schallschutz von ihm schnell erkennbar. Nicht nur aus diesen Gründen wird der Schallschutz in Zukunft eine größere Bedeutung im Architektenalltag erlangen als bisher. Die Bemessung der Konstruktion für den Schallschutznachweis erfordert jedoch ein bestimmtes Fachwissen und wird heutzutage meist mit EDV-Unterstützung durchgeführt.

Gallerie

In der Vergangenheit gab es vermehrte Divergenzen zwischen rechnerisch nach DIN 4109 bestimmten Schallschutzwerten und in der Praxis vor Ort gemessenen Werten. Diese Unterschiede waren in dem normbedingten Verfahren begründet und auch bekannt. Auf europäischer Ebene wurde in den vergangenen Jahren ein neues Rechenverfahren in die Normung aufgenommen (DIN EN 12 354), dass die Verhältnisse in der Praxis deutlich bessert beschreibt und mit dem sich auch eine bessere Übereinstimmung von Rechen- und Messwerten zeigte. Entsprechend wurde im Zuge der Überarbeitung der nationalen Normen die DIN 4109 inzwischen auch überarbeitet.

Im Mittelpunkt des neuen Verfahrens steht eine deutlich größere Wirklichkeitsnähe. Als Verfeinerung wird es nun für jeden Baustoff eine eigene Massenkurve geben - die frühere Abschätzung über das Flächengewicht entfällt damit. Die signifikanteste Änderung betrifft jedoch die flankierende Schallübertragung. Hier ist es so, dass neben dem eigentlichen Trennbauteil nun alle Schallübertragungswege betrachtet und in die Berechung mit einbezogen werden. Für die Praxis bedeutet das, dass auch eine sehr gute Direktdämmung nicht ausreicht, wenn die Nebenübertragungswege dominieren. Die rechnerische Berücksichtigung im Rechenverfahren erfolgt über die Zuordnung eines Flankendämmmaßes. Dieses hängt nicht nur alleine von dem Baustoff und der flächenbezogenen Masse ab, entscheidende Punkte sind der Anschluss zwischen Haupt- und Nebenbauteil und die abstrahlende Fläche des Nebenbauteils.

Fachwissen zum Thema

Vertikalschnitt Haustrennwand; Massivdachkonstruktion

Vertikalschnitt Haustrennwand; Massivdachkonstruktion

Dach

Anschluss Haustrennwand - Dach

Aneinandergereihte Wohngebäude (Doppelhäuser, Reihenhäuser) werden aus Schallschutzgründen mit getrennten Hauswänden ausgeführt...

Schallschutz

Bauphysik

Schallschutz

Die Planung des Schallschutzes und folglich auch die Ausführung schallschützender Konstruktionen sind umstritten. Die...

Einschaliger Wandaufbau mit Wärmedämmverbundsystem

Einschaliger Wandaufbau mit Wärmedämmverbundsystem

Bauphysik

Schallschutz einschaliger Bauteile

Das bewertete Schalldämmmaß R`w eines einschaligen Bauteils, sei es eine Platte, eine Decke oder eine Wand, hängt von der...

Tritt- und Körperschall

Tritt- und Körperschall

Bauphysik

Trittschalldämmung

Der äquivalente bewertete Norm-Trittschallpegel Ln,w,eq(dB) einer wohnfertigen Massivdecke hängt ab von der Ausführung der...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Mauerwerk sponsored by:
KS-ORIGINAL GmbH
Entenfangweg 15
30419 Hannover
www.ks-original.de
Zum Seitenanfang

Brandschutz - Klassifizierung bewährter Bauteile

Bauteile, die sich seit langem in der Praxis bewährt haben, unterliegen nicht der Einzelprüfung, sondern sind in der DIN 4102 nach...

Brandschutz - Landesbauordnungen

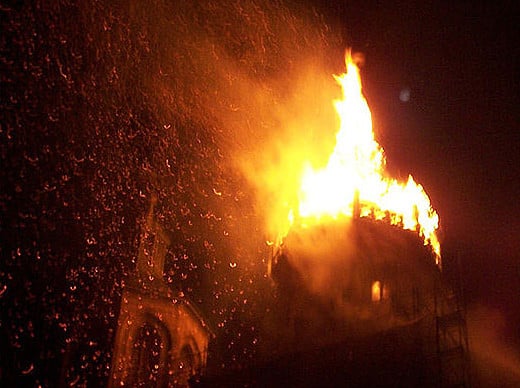

Brennender Nordturm der St. Johanniskirche in Göttingen

Brennender Nordturm der St. Johanniskirche in Göttingen

Die Anforderungen des Brandschutzes an Bauteile sind nicht in Normen, sondern in den Landesbauordnungen einschließlich der...

Brandschutz mit Kalksandsteinen

Deckenanschluss nicht tragende Innenwand

Deckenanschluss nicht tragende Innenwand

Massive Mauerwerkswände brennen nicht und Kalksandsteinwände haben eine hohe Feuerwiderstandsfähigkeit. Insbesondere in...

Brandschutz mit Porenbeton

Wärmedurchgang im Brandfall nach ca. sechs Stunden: im Vergleich Wände aus Porenbeton und Beton

Wärmedurchgang im Brandfall nach ca. sechs Stunden: im Vergleich Wände aus Porenbeton und Beton

Der vorbeugende Brandschutz zielt vorrangig auf die Rettung von Menschen und Tieren im Brandfall. Diese Regelung in der...

Brandwände

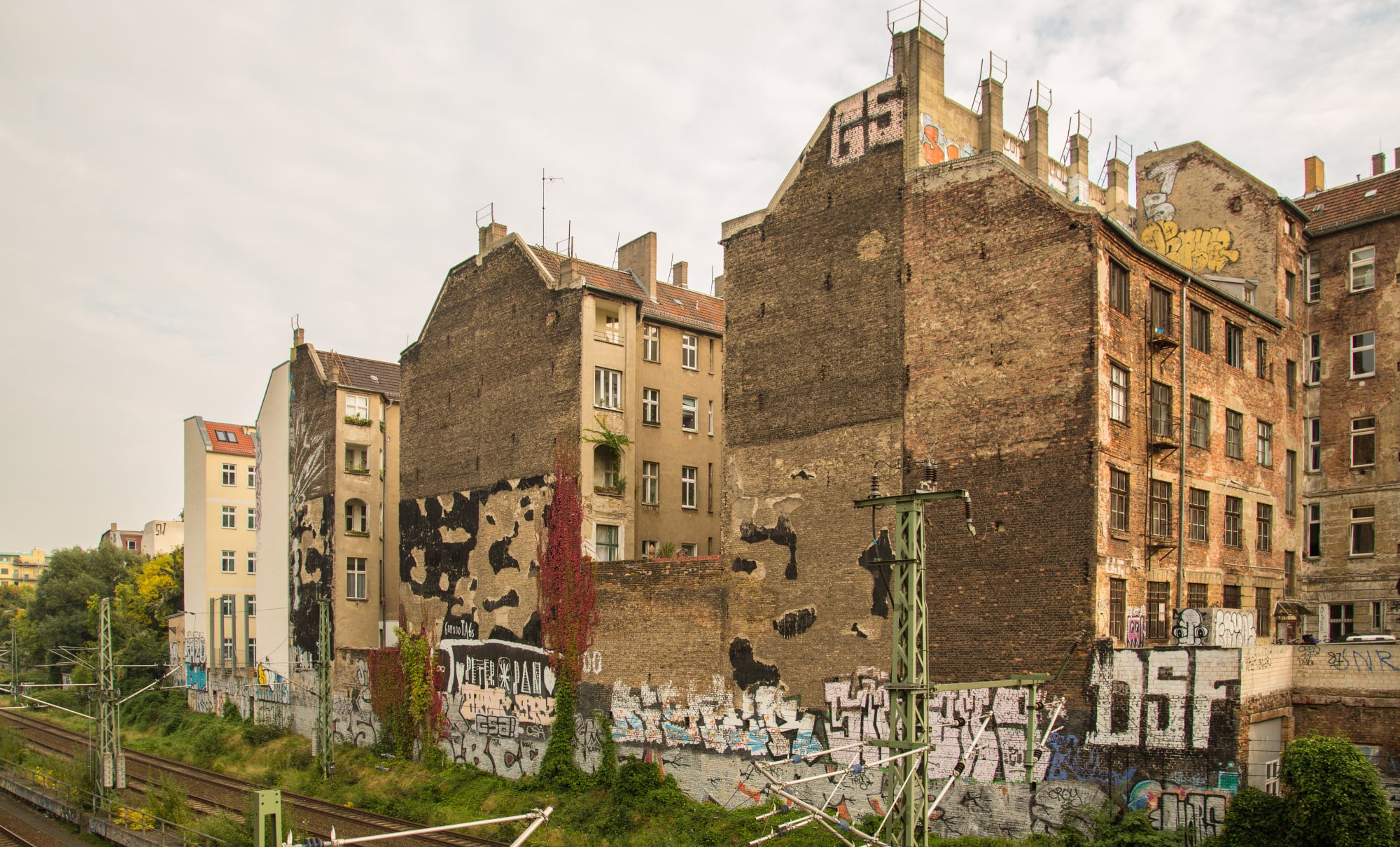

Brandwände an Berliner Mietshäusern

Brandwände an Berliner Mietshäusern

"Brandwände" sind nach den Landesbauordnungen keine selbständigen Bauteile, sondern bezeichnen ein Qualitätsmerkmal einer...

Feuchte und Tauwasser

Hygroskopizität einer an Erdreich angrenzenden Mauer

Hygroskopizität einer an Erdreich angrenzenden Mauer

Luft enthält immer Feuchtigkeit – je nach Temperatur und Luftdruck unterschiedlich viel. Die relative Luftfeuchtigkeit bezeichnet...

Feuchteschutz - Schlagregen

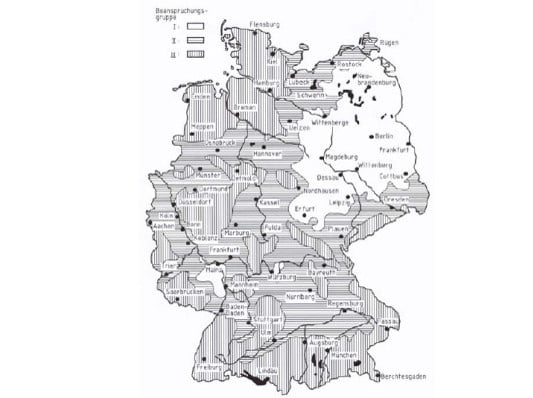

Übersichtskarte zur Schlagregenbeanspruchung nach DIN 4108-3, Anhang C
