Dichte Dächer

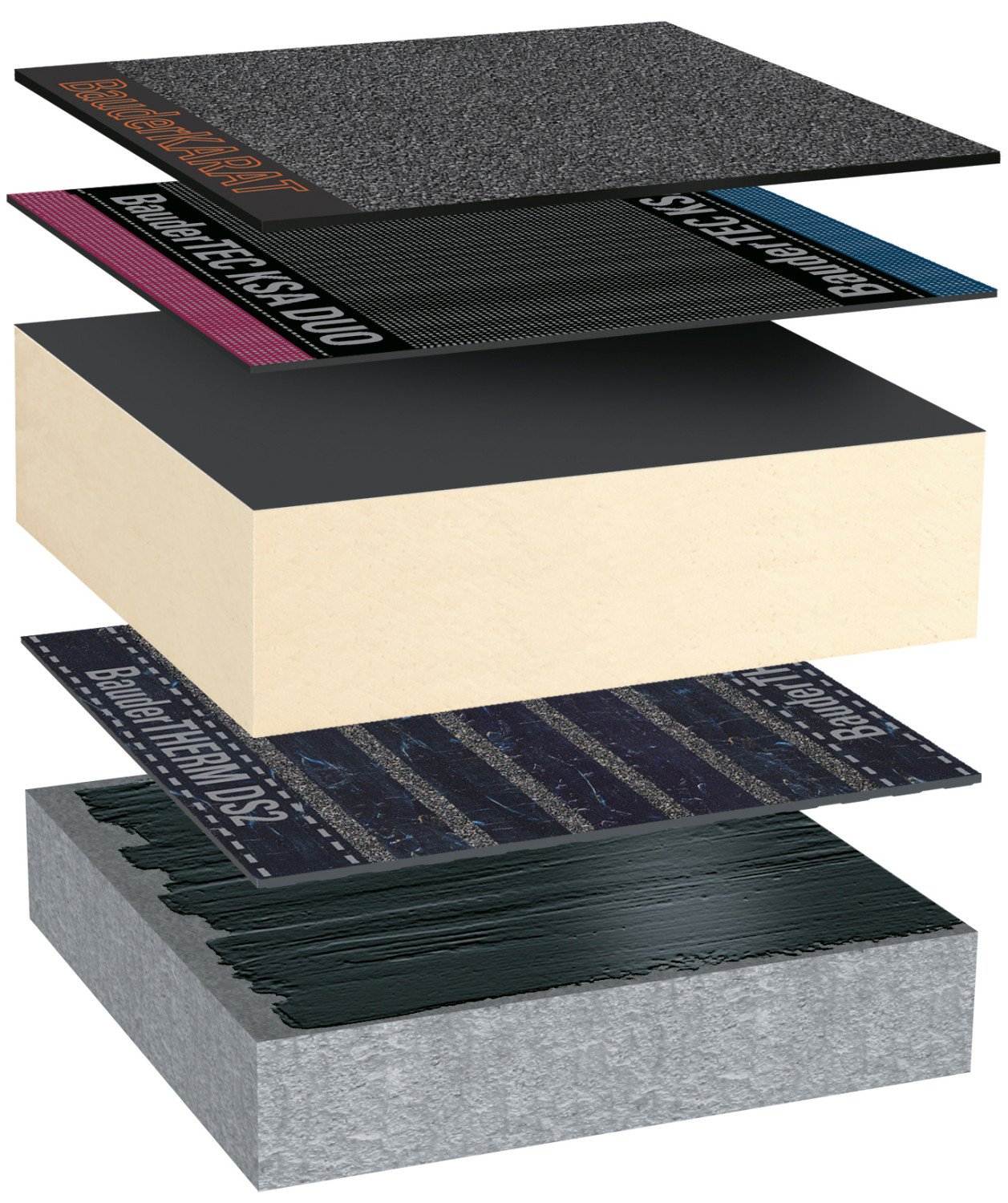

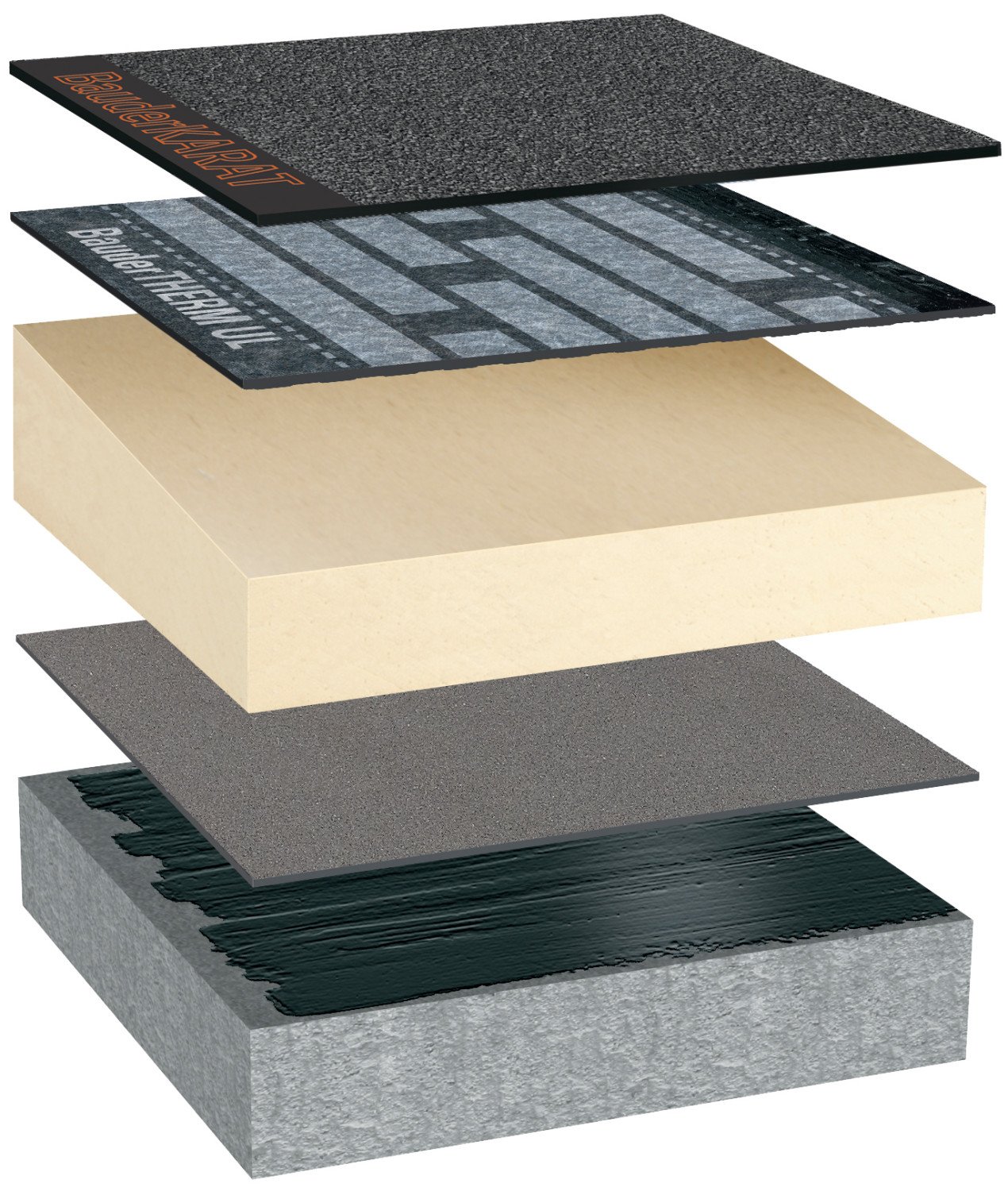

Eine fach- und materialgerechte Planung ist die entscheidende Voraussetzung für ein dauerhaft dichtes Flachdach. Zudem ist eine Ausschreibung von zentraler Relevanz, worin der Systemaufbau einschließlich der Dachbahnen eindeutig beschrieben ist. Grundlage dafür bildet die DIN 18531 Dachabdichtungen für nicht genutzte Flachdächer, in der die grundsätzlichen Anforderungen an Dachabdichtungen und Abdichtungsstoffe geregelt sind. Nach ihr wird dieser Dachtypus in zwei Qualitätsklassen unterteilt, die von der Art der Beanspruchung an das Abdichtungssystem sowie den Eigenschaften der Abdichtungsbahnen bestimmt werden. Aus beiden zusammen ergibt sich die Bemessung der Dachabdichtung.

Gallerie

Die Norm-Teile 1 bis 4 gelten für die Planung und Ausführung mit bahnenförmigen und flüssigen Abdichtungsstoffen sowohl für Neubauten als auch bei instand haltenden Maßnahmen und der Dacherneuerung. Sie gelten auch für die Abdichtung von extensiv begrünten Dächern, jedoch nicht für Dachdeckungen und Unterdächer, Abdichtungen von genutzten Dächern wie Terrassen, Balkonen, Parkdecks und intensiv begrünten Dachflächen.

Anwendungskategorien und Beanspruchungsarten

Je nach geplantem Anwendungszweck werden zwei Qualitätsstufen für Dachabdichtungen unterschieden: als Standard die Anwendungskategorie K1, die die Mindestanforderungen definiert. Hier ist grundsätzlich eine Mindestneigung der Abdichtungsebene von zwei Prozent einzuhalten. Für Dächer beziehungsweise einzelne Dachbereiche mit einem Gefälle unter zwei Prozent gelten die Bemessungsregeln der Anwendungskategorie K2. Diese Kategorie gilt für Abdichtungen, an die erhöhte Anforderungen gestellt werden, wie bei Dächern mit erschwertem Zugang oder von Hochhäusern. Die Qualität der Ausführung ist hier höherwertig, so dass sein Besitzer ein geringerer Instandhaltungsaufwand sowie eine längere Nutzungsdauer erwarten kann. Die Mindestdachneigung in der Abdichtungsebene beträgt zwei Prozent und ist –im Unterschied zu K1 Dächern- einzuhalten. Im Bereich von Kehlen ist ebenfalls ein Gefälle auszuführen. Bei der Planung des Gefälles ist es wichtig, Toleranzen oder Gegengefälle der Unterkonstruktion mit zu berücksichtigen.

Die Anwendungskategorien ergeben sich zum einen aus den Beanspruchungsklassen, die sich aus der Art der Beanspruchung des Abdichtungssystems herleiten und zum anderen aus den Eigenschaftsklassen, die von den Eigenschaften der Abdichtungsbahnen bestimmt werden. Ob frei bewittert, bekiest oder begrünt, Flachdächer unterliegen unterschiedlichen Beanspruchungen:

• Feuchtigkeit
• Mechanische Beanspruchung
• Thermische Beanspruchung
• Beanspruchung durch Wurzelwachstum bei begrünten Dächern
• Sonstige Beanspruchungen

• Beanspruchungen aus dem Untergrund und/oder der Tragkonstruktion
• Beanspruchungen durch die Art der Lagesicherung, zum Beispiel bei mechanischer Befestigung der Dachabdichtung
• Beanspruchung infolge einer weichen Unterlage wie Mineralfaser-Dämmstoff
• Beanspruchung durch Arbeiten auf der Dachabdichtung wie Wartung oder Begrünung
• Beanspruchung durch sonstige mechanische Einwirkungen während der Nutzungsdauer wie Hagelschlag

Stufe B bedeutet dagegen eine nur mäßige thermische Beanspruchung. Sie trifft zu, wenn die Abdichtung beispielweise durch eine Kiesschüttung oder extensive Begrünung vor starkem Aufheizen und schnellen Temperaturschwankungen geschützt ist. Aus der Kombination der mechanischen und der thermischen Beanspruchungsklassen ergeben sich die vier Beanspruchungsklassen IA, IB, IIA und IIB. Auf sie sind die Dachabdichtungen abzustimmen.

Eigenschaftsklassen und Produkte

Teil 2 der DIN 18531 regelt die Anforderungen an Dachabdichtungsstoffe. Sie müssen wasserdicht, ausreichend standfest, unter den zu erwartenden Temperaturen, Verformungen und Windbelastungen dehn- und reißfest sein sowie über eine ausreichende Perforationsfestigkeit bei bestimmungsgemäßem Gebrauch verfügen. Entsprechend der Beanspruchungsklasse werden Dachabdichtungen in vier Eigenschaftsklassen eingeteilt. Die höchste Klasse, in die eine Abdichtung eingeteilt werden kann, ist E1. Sie steht für Abdichtungen, die widerstandsfähig sind gegen hohe mechanische und hohe thermische Beanspruchungen (siehe Abb. 2 Eigenschaftsklassen).

Außerdem sind darin die Kurzzeichen für die einzelnen Produkte aufgeführt, die sich auf den Produktdatenblättern der Hersteller wiederfinden:

• DE: Bahnen für eine einlagige Dachabdichtung
• DO: Bahnen für die Oberlage einer mehrlagigen Dachabdichtung
• DU: Bahnen für die untere Lage einer mehrlagigen Dachabdichtung
• DZ: Bahnen für die Zwischenlage beziehungsweise die zusätzliche Lage einer mehrlagigen Dachabdichtung
