Aufbau von Betonfertigteilfassaden

Gallerie

Jede Betonfertigteilfassade besteht in der Regel aus drei oder vier Schichten:

  • Vorsatzschicht,
  • evtl. Luftschicht,
  • Wärmedämmschicht und
  • Tragschicht (Sandwichkonstruktion oder Ortbeton).
Zwischen der Vorsatzschicht und der Tragschicht befinden sich die Luftschicht und die Wärmedämmschicht. Zur Wärmedämmung eignet sich expandierter oder extrudierter Hartschaumkunststoff gemäß DIN 18165 Schaumkunststoffe im Bauwesen sowie Mineraldämmstoff gemäß DIN EN 13162 Wärmedämmstoffe für Gebäude. Nach heutigen Erfordernissen beträgt die Dicke der Wärmedämmung im Allgemeinen mindestens 8 cm. Die mit der Vorsatzschicht verbundene Tragschicht muss schlussendlich den statischen Erfordernissen und Lasten der Konstruktion gerecht werden. Vorsatz- und Tragschicht werden mittels geeigneter Befestigungssysteme verbunden.

Die Gestaltung der Fassadenelemente (Vorsatzschicht) ist vielfältig. Die Oberflächen können in Sichtbeton, Strukturbeton oder Waschbeton gestaltet, aber auch verklinkert oder steinmetzmäßig bearbeitet sein. Die Betonqualität kann höherwertig ausgeführt werden, als dies vor Ort möglich ist, ebenso ist die Herstellung der Oberfläche aufgrund der technischen Einrichtungen eines Werks genauer.

Sandwichplatten
Sandwichplatten vereinen in der Regel alle drei beschriebenen Schichten in einem vorgefertigten Element. Gelegentlich wird auch zwischen der Vorsatzschicht und der Wärmedämmung noch eine Luftschicht vorgesehen.

Bildnachweis: Dyckerhoff, Wiesbaden

Fachwissen zum Thema

Bandfassade des Westin Grand Hotels in München (1969-72), Architekt: Edgar Frasch

Bandfassade des Westin Grand Hotels in München (1969-72), Architekt: Edgar Frasch

Elementbau

Fassaden- und Wandelemente

In der Elementbauweise werden ein- und mehrschichtige Fassaden- und Wandelemente als Fertigteile vorgehängt. Mehrschichtige...

Sandwichelemente und -fassaden

Elementbau

Sandwichelemente und -fassaden

Sandwichelementen sind mehrschichtige, vorgefertigte, großformatige Fassadenplatten mit einem großen Wärmedurchlasswiderstand. Sie...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
BauNetz Wissen Beton sponsored by:
Deutsche Zement- und Betonindustrie vertreten durch das
InformationsZentrum Beton | Kontakt 0211 / 28048–1 | www.beton.org
Zum Seitenanfang

Geschichtliche Entwicklung des Elementbaus

Mexikanische Botschaft in Berlin mit filigraner Betonfertigteilfassade, Architekten: Teodoro González de León und Francisco Serrano

Mexikanische Botschaft in Berlin mit filigraner Betonfertigteilfassade, Architekten: Teodoro González de León und Francisco Serrano

Bereits 1516 plante Leonardo da Vinci eine Idealstadt an der Loire für zerlegbare Typenhäuser. Erst später setzte mit der...

Arten und Konstruktionen des Elementbaus

4.500 Quadratmeter Betonfertigteile wurden am Bundeskanzleramt in Berlin verbaut

4.500 Quadratmeter Betonfertigteile wurden am Bundeskanzleramt in Berlin verbaut

Unter Elementbauweise versteht man den Aufbau von Gebäuden mittels vorgefertigter, meist groß dimensionierter Bauteile, die unter...

Aufbau von Betonfertigteilfassaden

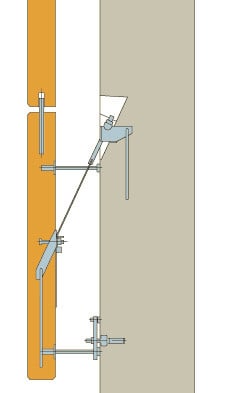

Schnitt Sandwichplatte
