Transmissionsgrad

Bei transparenten oder transluzenten Bauteilen (insbesondere Fenster) beschreibt der Transmissionsgrad, wie viel Strahlung (Sonnenlicht) vom Bauteil durchgelassen wird: Je klarer das Bauteil ist, desto höher ist der Transmissionsgrad und desto mehr Strahlung tritt durch. Die Angabe erfolgt in [%], Bezugsgröße ist eine Transmission von 100% bei einer unverglasten Mauerwerksöffnung.

Galerie

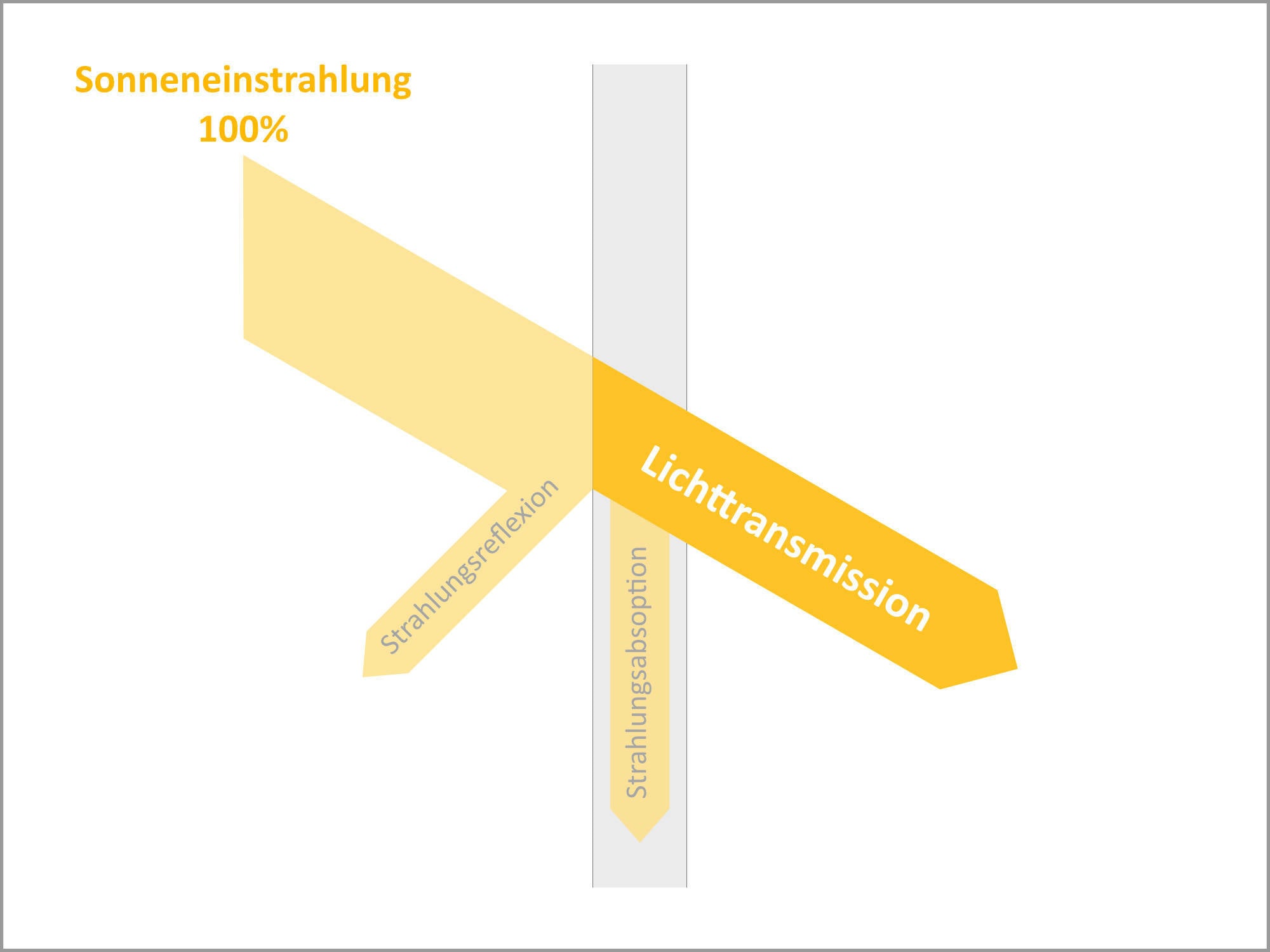

Schematische Darstellung der Lichttransmission

Schematische Darstellung der Lichttransmission

Bild: Baunetz (si), Berlin

01|02

Ganz aus transparentem Glas besteht die Hülle des Ekeberg Pavillons in Oslo

Ganz aus transparentem Glas besteht die Hülle des Ekeberg Pavillons in Oslo

Bild: Baunetz (us), Berlin

02|02

Strahlungstransmissionsgrad
(die Gesamtstrahlung der Sonne (UV + Licht + IR) wird betrachtet)
Formelzeichen: τ (andere Abk.: Te, De, Ts, Ds, τs)
z.B.: Wärmeschutzverglasung: 0,46 (46%)

Lichttransmissionsgrad
(nur der sichtbare Anteil (Licht) wird betrachtet)
Formelzeichen: τ; (andere Abk.: τv, Tv, TL, D)
z.B.: Wärmeschutzverglasung: 0,76 (76%)

Fachwissen zum Thema

Der G-Wert setzt sich zusammen aus dem direkten Strahlungstransmissionsgrad τe und der sekundären Abgabe nach innen qi.

Der G-Wert setzt sich zusammen aus dem direkten Strahlungstransmissionsgrad τe und der sekundären Abgabe nach innen qi.

Bild: Sulafa Isa, Berlin

Bauphysik

Energieeintrag

Der Gesamtenergiedurchlassgrad (G-Wert) ist die maßgebliche Größe für den Energieeintrag durch transparente Bauteile. Der G-Wert...

Rechteckraster der Außenwände im Wechsel mit Glasflächen

Rechteckraster der Außenwände im Wechsel mit Glasflächen

Bild: Sammlung Frieder Burda, Baden-Baden

Kultur

Museum Sammlung Frieder Burda in Baden-Baden

Für die etwa 550 Werke der Privatsammlung Burda hat Architekt Richard Meier ein klar strukturiertes und technisch anspruchsvolles...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Sonnenschutz sponsored by:
MHZ Hachtel GmbH & Co. KG
Kontakt: 0711 / 9751-0 | info@mhz.de
Zum Seitenanfang
Fachwissen Bauphysik

Windwiderstandsklassenneu

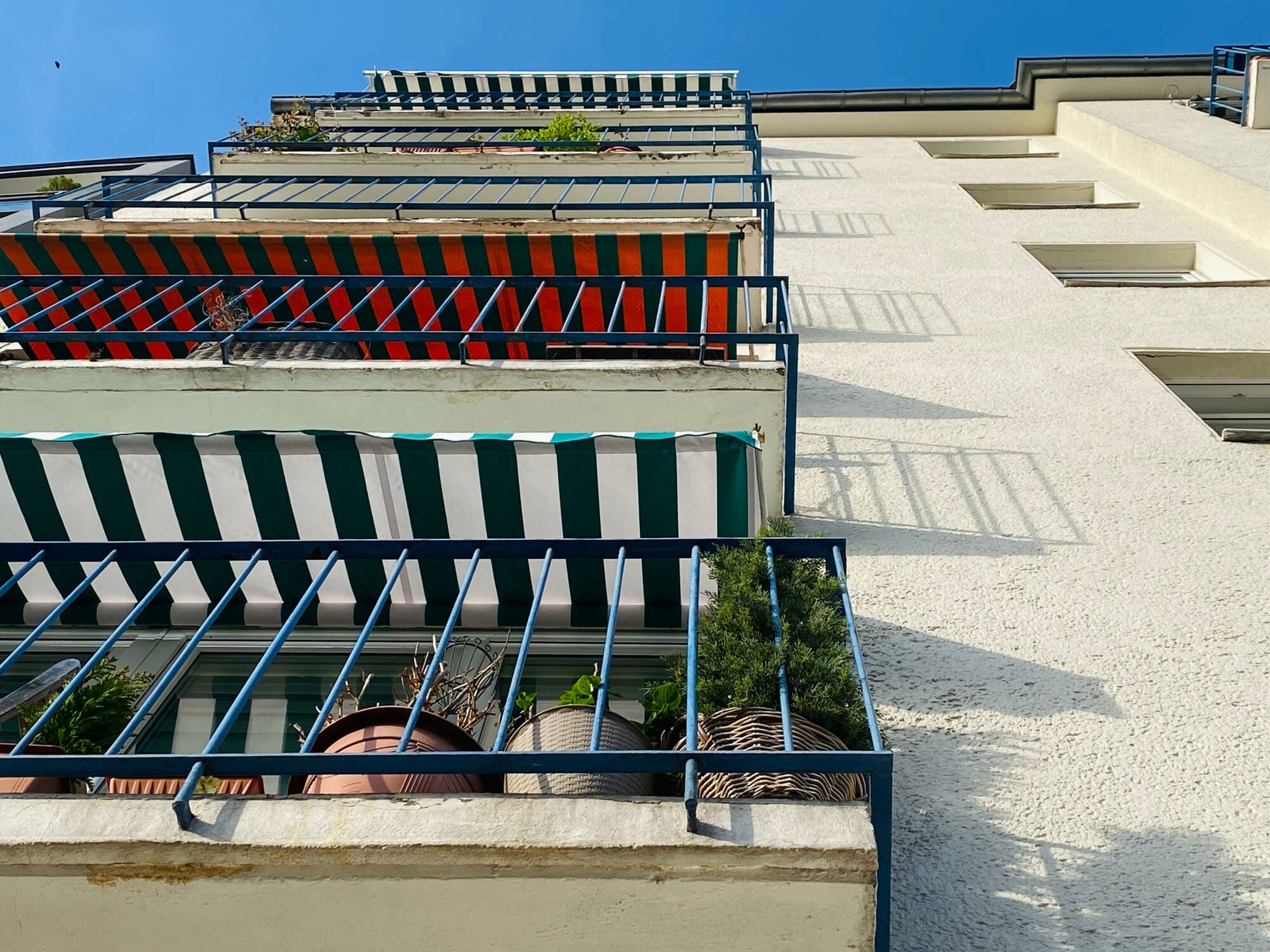

Windwiderstandsklassen sind ein wichtiges Kriterium bei der Auswahl von Markisen, Raffstores, Screens, Rollläden oder textilen Sonnenschutzelementen, da Wind auf ausgefahrene Anlagen erhebliche Kräfte ausüben kann.

Windwiderstandsklassen sind ein wichtiges Kriterium bei der Auswahl von Markisen, Raffstores, Screens, Rollläden oder textilen Sonnenschutzelementen, da Wind auf ausgefahrene Anlagen erhebliche Kräfte ausüben kann.

Bild: Maximilian Ludwig, Berlin

Die Einstufung ist ein wichtiges Kriterium bei der Auswahl von außenliegendem Sonnenschutz. Im Einzelfall ist sie jedoch nicht allein ausschlaggebend.

Strahlungstechnische Größen

Die Berechnung des sommerlichen Wärmeschutzes bezieht sich auf transparente Bauteile wie die Verglasung.Die zur Beschreibung...

Reflexionsgrad

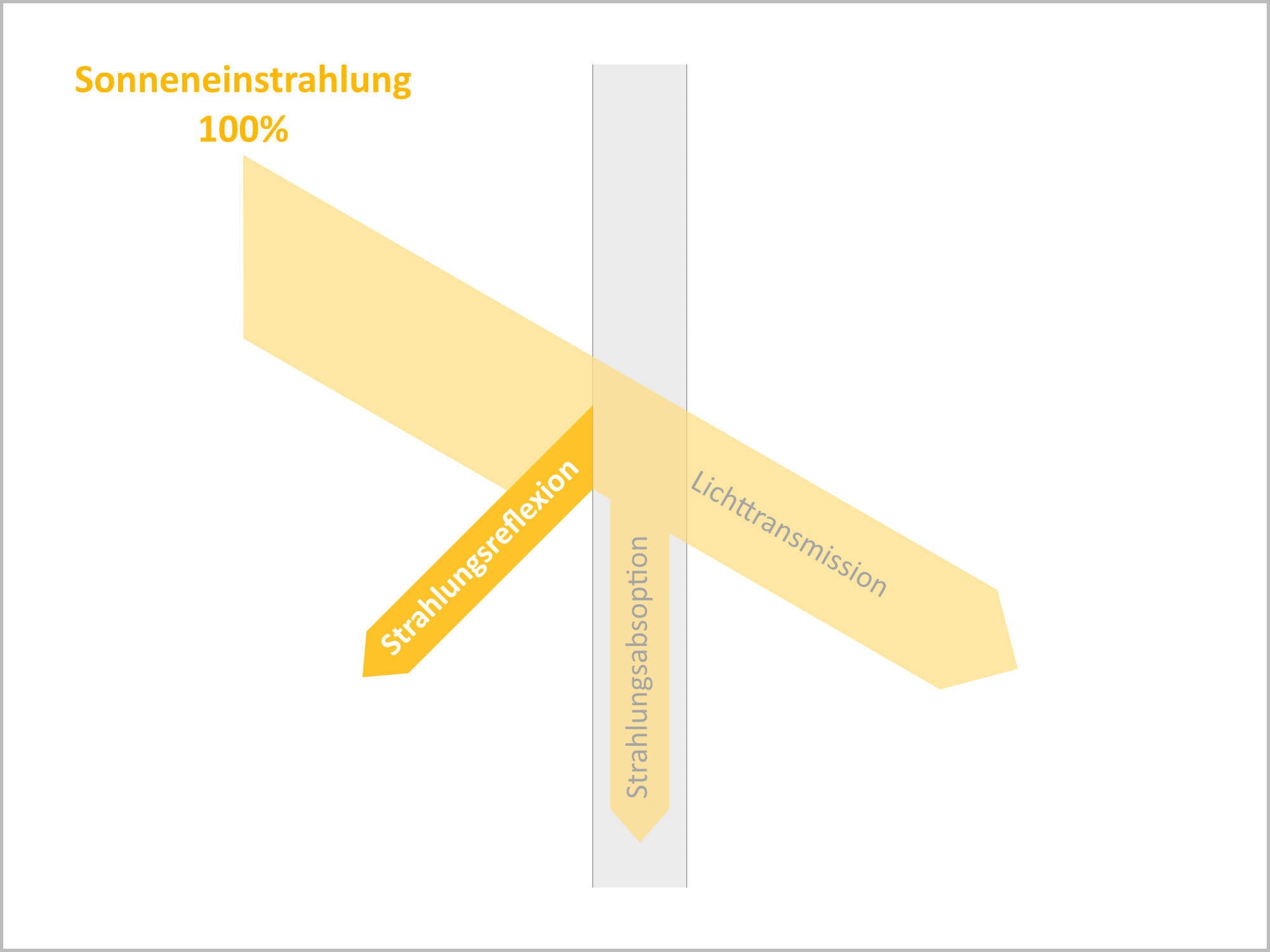

Schematische Darstellung von Strahlungsreflexion

Schematische Darstellung von Strahlungsreflexion

Bild: Bauentz (si), Berlin

Der Reflexionsgrad ist definiert als der Anteil der Strahlung, der von einem Bauteil „zurückgeworfen" wird.

Absorptionsgrad

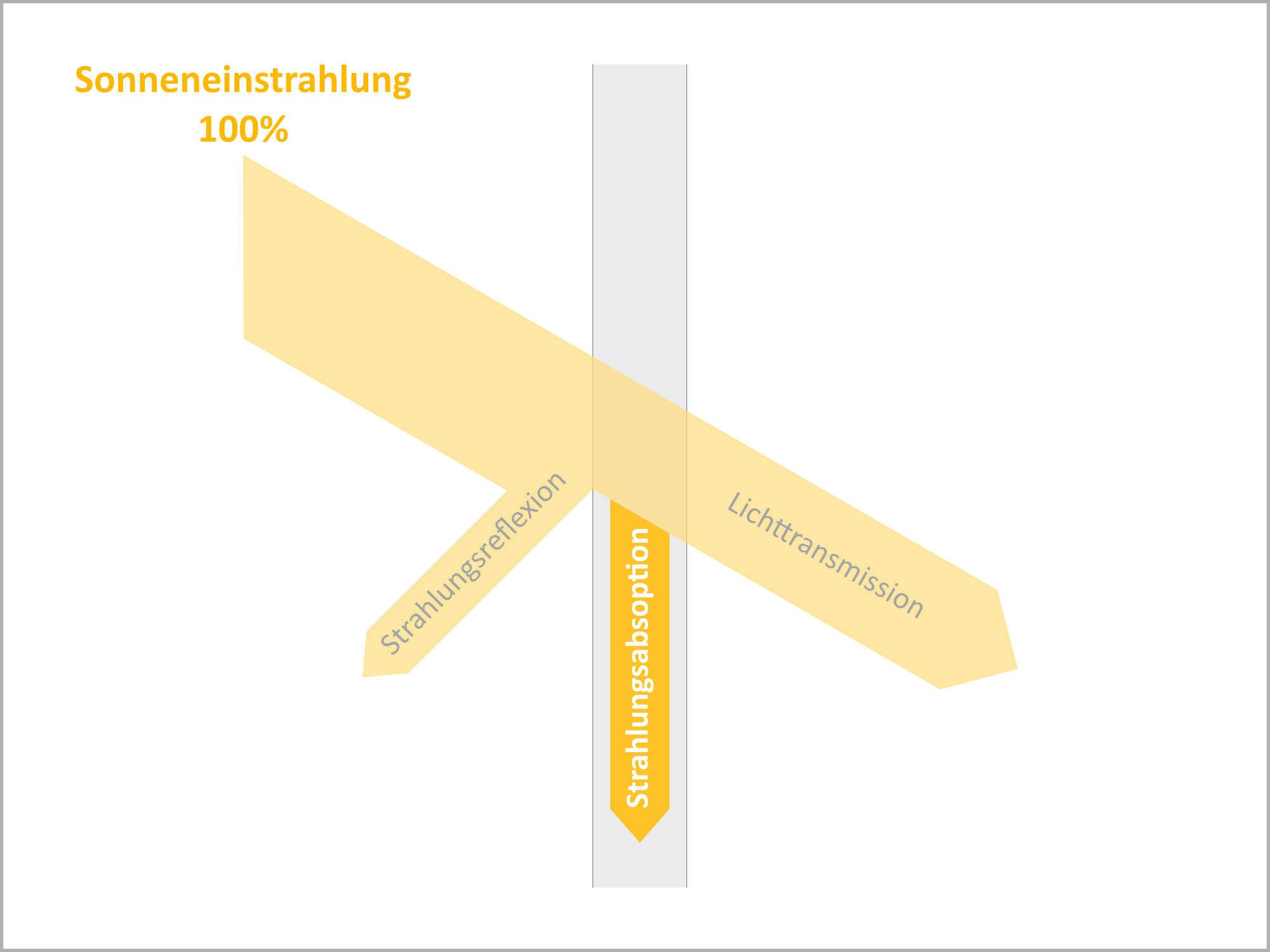

Schematische Darstellung Absorptionsgrad

Schematische Darstellung Absorptionsgrad

Bild: Baunetz (si), Berlin

Der Absorptionsgrad ist definiert als der Anteil der Strahlung, der von einem Bauteil aufgenommen wird.

Transmissionsgrad

Schematische Darstellung der Lichttransmission

Schematische Darstellung der Lichttransmission

Bild: Baunetz (si), Berlin

Der Transmissionsgrad ist definiert als der Anteil der Strahlung, der von einem transparenten Bauteil durchgelassen wird.

Energieeintrag

Der G-Wert setzt sich zusammen aus dem direkten Strahlungstransmissionsgrad τe und der sekundären Abgabe nach innen qi.

Der G-Wert setzt sich zusammen aus dem direkten Strahlungstransmissionsgrad τe und der sekundären Abgabe nach innen qi.

Bild: Sulafa Isa, Berlin

Der Gesamtenergiedurchlassgrad (G-Wert) ist die maßgebliche Größe für den Energieeintrag durch transparente Bauteile. Der G-Wert...

Sonnenstandsdiagramm

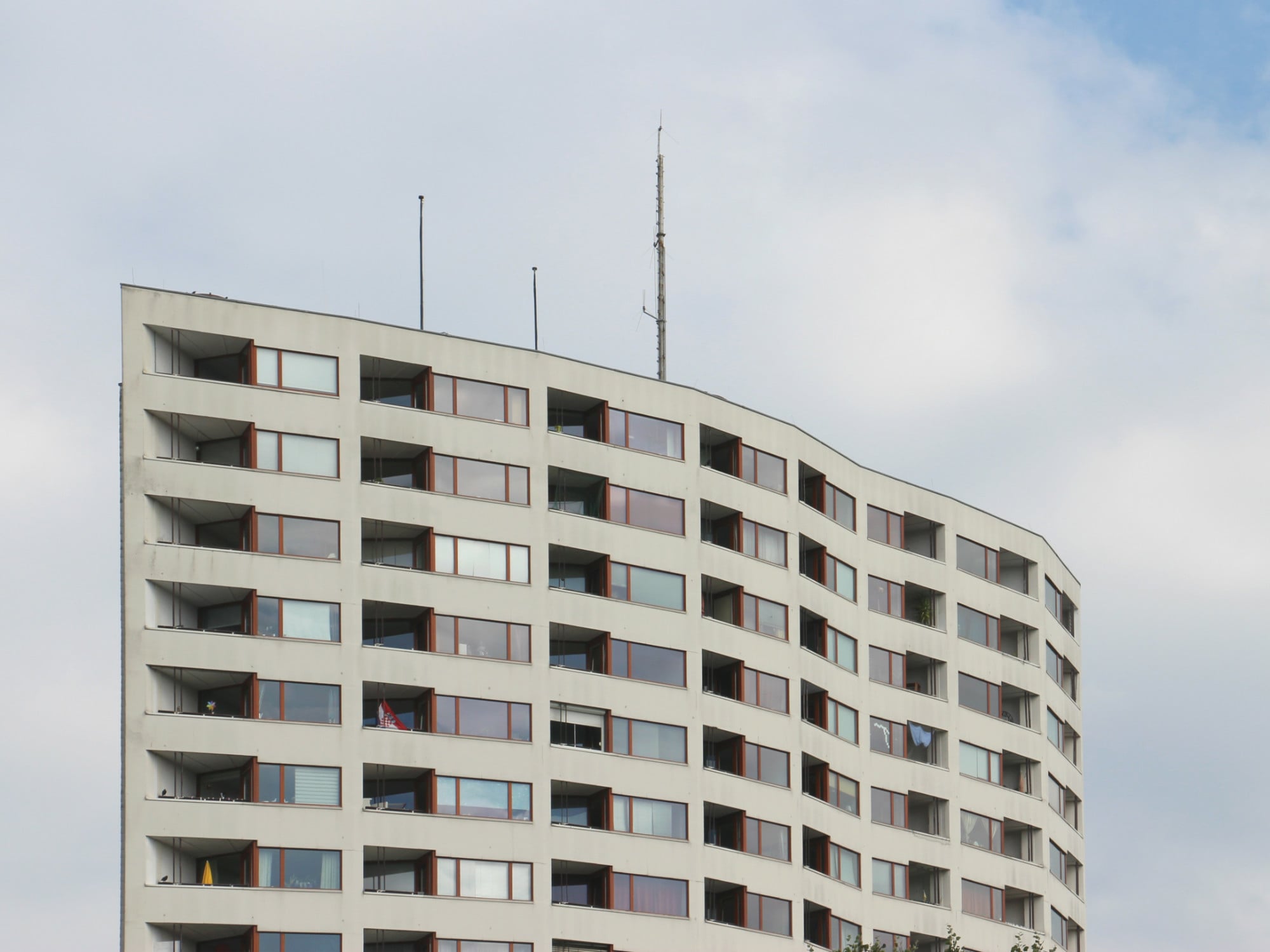

Sonnenstandsberechnungen sind grundlegend, um Gebäudeausrichtung, Verschattung und Sonnenschutzelemnte planen zu können. Im Bild zu sehen ist das Hochhaus im Bremer Stadtteil Neue Vahr, dessen 189 Apartments alle der „Feierabendsonne“ zugewandt sind.

Sonnenstandsberechnungen sind grundlegend, um Gebäudeausrichtung, Verschattung und Sonnenschutzelemnte planen zu können. Im Bild zu sehen ist das Hochhaus im Bremer Stadtteil Neue Vahr, dessen 189 Apartments alle der „Feierabendsonne“ zugewandt sind.

Bild: Maximilian Ludwig, Berlin

Diagramme und Berechnungsformeln helfen einzuschätzen, wie sich Sonnenlicht und Schatten an einem Gebäude verhalten.

Windstärke und Windbelastung

Um die maximalen Windlasten für Sonnenschutzsysteme berechnen zu können, wurde Deutschland in vier verschiedene Windlastzonen mit unterschiedlichen Grundgeschwindigkeiten eingeteilt

Um die maximalen Windlasten für Sonnenschutzsysteme berechnen zu können, wurde Deutschland in vier verschiedene Windlastzonen mit unterschiedlichen Grundgeschwindigkeiten eingeteilt

Bild: Sophie Marie Schmidt, Berlin; Quelle: DIN EN 1991-1-4/NA

Lokal unterschiedliche Kennwerte bieten Anhaltspunkte für Dimensionierung und Sicherung von Sonnenschutzsystemen.

Klimaregionen

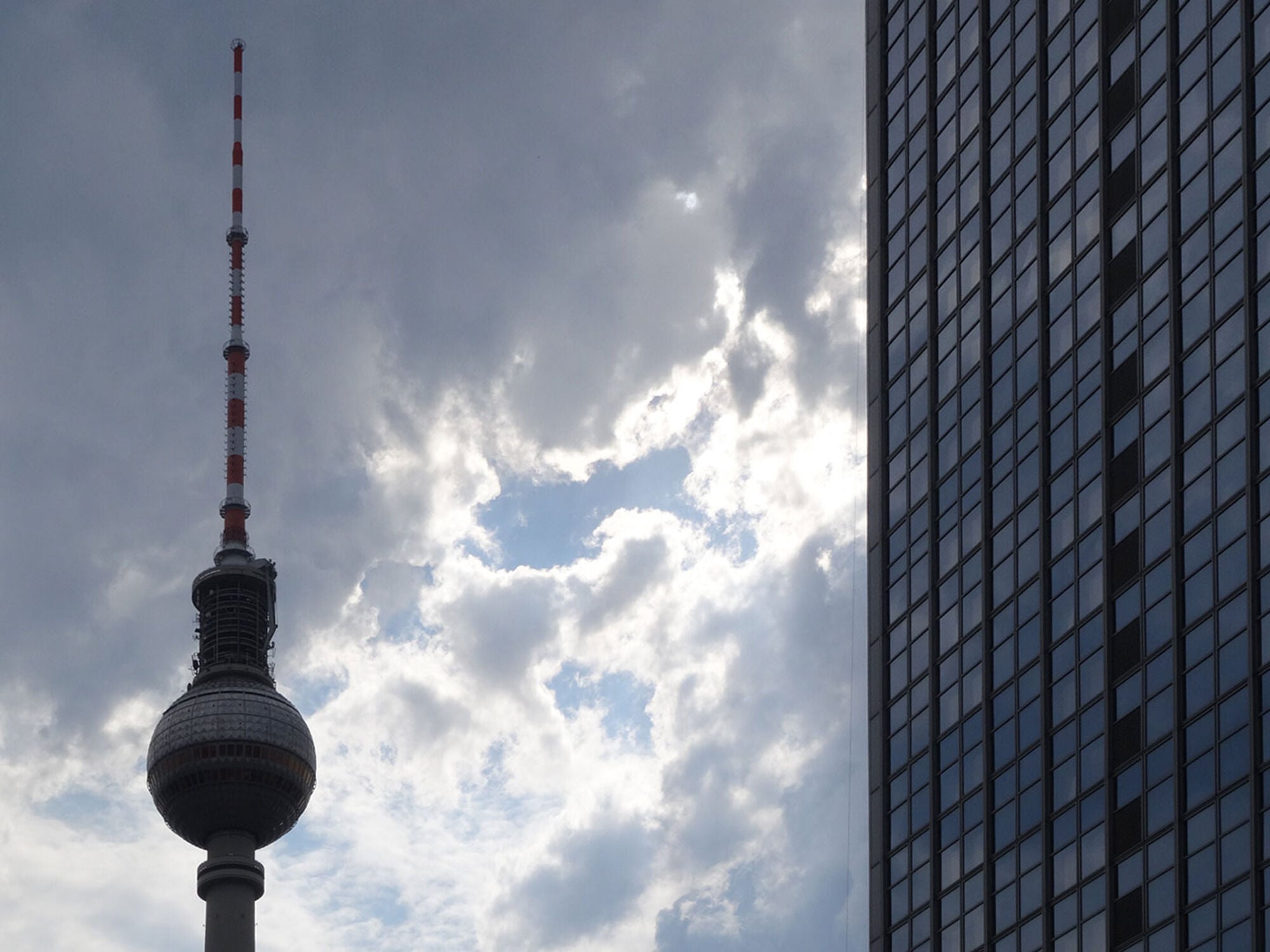

Gemäß DIN 4108-2 liegt Berlin aktuell noch in einer gemäßigten Klimaregion.
