Außenwand im Erdreich

Gallerie

Gemauerte Kelleraußenwände sind nach DIN 1053-1 zu dimensionieren. Kellermauerwerk hat folgende Funktionen zu übernehmen:

  • Abtragung der vertikalen Gebäudelasten
  • Abtragung des horizontalen Erddruckes
  • Wärmeschutz
  • Abtragung des Wasserdruckes bei anfallendem drückendem Wasser
Ein genauer rechnerischer Nachweis der Aufnahme des Erddruckes darf entfallen, wenn folgende Bedingungen erfüllt sind:
  • Lichte Höhe der Kellerwand ≤ 2,60 m bei einer Wanddicke d ≥ 24 cm
  • Kellerdecke wirkt statisch als Scheibe und kann die aus dem Erddruck entstehenden Kräfte aufnehmen
  • Kein drückendes Wasser vorhanden
  • Im Einflussbereich des Erddrucks auf die Kellerwände beträgt die Verkehrslast auf der Geländeoberfläche nicht mehr als 5 kN/m²; die Geländeoberfläche steigt nicht an und die Anschütthöhe ist nicht größer als die lichte Wandhöhe
  • Die vertikale Druckkraft in der Wand (aus den oberen Geschossen) liegt innerhalb der Grenzen von DIN 1053-1, Tab. 8
Kellerwände werden als einschaliges Mauerwerk erstellt. Empfehlenswert ist in jedem Fall eine Perimeterdämmung, da diese nicht nur den Wärmeschutz erhöht, sondern auch die Abdichtung der Kellerwände schützt.

Fachwissen zum Thema

Abb. links: einschaliges Mauerwerk; Abb. rechts: einschaliges Mauerwerk mit Riemchenbekleidung (1 Innenputz, 2 Ziegel, 3 Außenputz, 4 Unterputz, 5 Armierungsmörtel mit Gewebe, 6 Riemchenklebemörtel, 7 Riemchen)

Abb. links: einschaliges Mauerwerk; Abb. rechts: einschaliges Mauerwerk mit Riemchenbekleidung (1 Innenputz, 2 Ziegel, 3 Außenputz, 4 Unterputz, 5 Armierungsmörtel mit Gewebe, 6 Riemchenklebemörtel, 7 Riemchen)

Wand

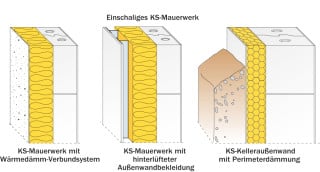

Einschalige Außenwände
