PV-Standardmodule für die Indachmontage

Verschiedene Hersteller bieten Profilsysteme zum Einbau von rahmenlosen Standardmodulen als Dachhaut an. Diese Art des Einbaus ist ästhetisch ansprechend und materialschonend. Die klassische Dachhaut kann wegfallen. Bei Neubauten ist es sinnvoll, geschlossene rechteckige südausgerichtete Dachflächen zu planen, die für den Einbau von Solarmodulen vorgesehen sind. Über den seitlichen Dachüberstand und die Traufe lassen sich die maßlichen Anpassungen in der Regel realisieren.

Gallerie

Die Dachflächen sollten nicht weniger als 15° geneigt sein, um eine optimale Regensicherheit zu gewährleisten. Der Witterungsschutz der gezeigten Systeme entspricht dem von Ziegeleindeckungen. Der Dachaufbau wird in gleicher Bauweise empfohlen. Die Dachfolie sollte regensicher sein. Die Dachhaut aus Solarmodulen wird hinterlüftet. Da Erwärmung den Wirkungsgrad der Module senkt, sollte eine höhere Konterlattung als üblich gewählt werden. Empfehlenswert sind 8 - 10 cm und dass Traufe sowie First mit entsprechenden Lüftungsdetails ausgeführt werden. Bei allen Systemen werden die Profile zum Halten der Solarmodule auf einem klassisch zur Eindeckung vorbereitetem Dach mit Konterlattung und Lattung aufgebaut. Sie sind somit auch in der Lage nur Teilbereiche von Dächern zu belegen.

Bei dem auf dem Bild dargestellten System sind die Module leicht schindelartig vertikal überlappend verlegt. Die Regensicherung wird an diesen Stellen durch Moosgummis geleistet. Zur Seite hin liegen die Module auf darunterliegenden Profilen auf, die den in der offenen Fuge einfallenden Regen abführen. Die Profile sind in Modullänge zugeschnitten und überlappen sich ebenfalls schindelartig.

Bildnachweis: Conergy Systems, Dahlewitz

Fachwissen zum Thema

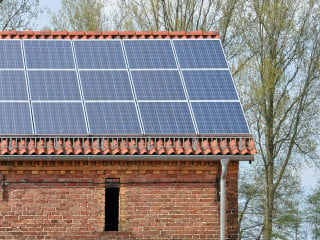

Solarmodule über Ziegeldacheindeckung
