Spindeltreppen – Konstruktion

Die Spindeltreppe ist eine Sonderform der Wendeltreppe, besitzt aber kein Treppenauge. Sie hat eine tragende Mittelstütze (die Spindel), welche die radial auskragenden Stufen hält.

Gallerie

Es gibt folgende statische Varianten:

  • Die Stufen kragen als selbsttragende Elemente ohne Unterstützung eines Kragarms aus.
  • Stufen wie z.B. Trogtritte werden auf Kragträger aufgesetzt.
  • Bei Systemtreppen bilden Stufe und Spindelring ein Bauteil, das an einem Dorn aufgefädelt wird.
  • Die Stufen werden von einer äußeren Freiwange getragen und an der Spindel nur gehalten.
Außer bei der zuletzt genannten Art trägt die Spindel alle auftretenden Lasten ab. Dazu wird sie sowohl am oberen als auch am unteren Ende eingespannt. Oben erfolgt die Einspannung entweder durch die Befestigung des Spindelkopfes an der Decke oder über das Podest an der Austrittsebene. Dabei überragt die Spindel das Podest bis auf Geländerhöhe. Der Spindelfuß trägt das Eigengewicht der Treppe sowie die beim Begehen entstehenden dynamischen Lasten gebündelt in das Auflager ein, das meist in Form einer Fußplatte ausgebildet ist. Um bei Altbauten sicherzustellen, dass die Decke diese Lasten abtragen kann, sollte vor der Positionierung der Treppe ein statisches Aufmaß der Balkenlage vorgenommen werden.

Um die benötigte Auflagerbreite der Trittstufen an der Spindel zu erzielen, werden die Stufen am Auflager meist mit einem Untertritt/Überschneidung überlappt. Eine Verbindung der Stufen am äußeren Rand mittels Freiwangen, durch steife Geländer oder mit Bolzen mindert die Vibrationen beim Treppensteigen.

Fachwissen zum Thema

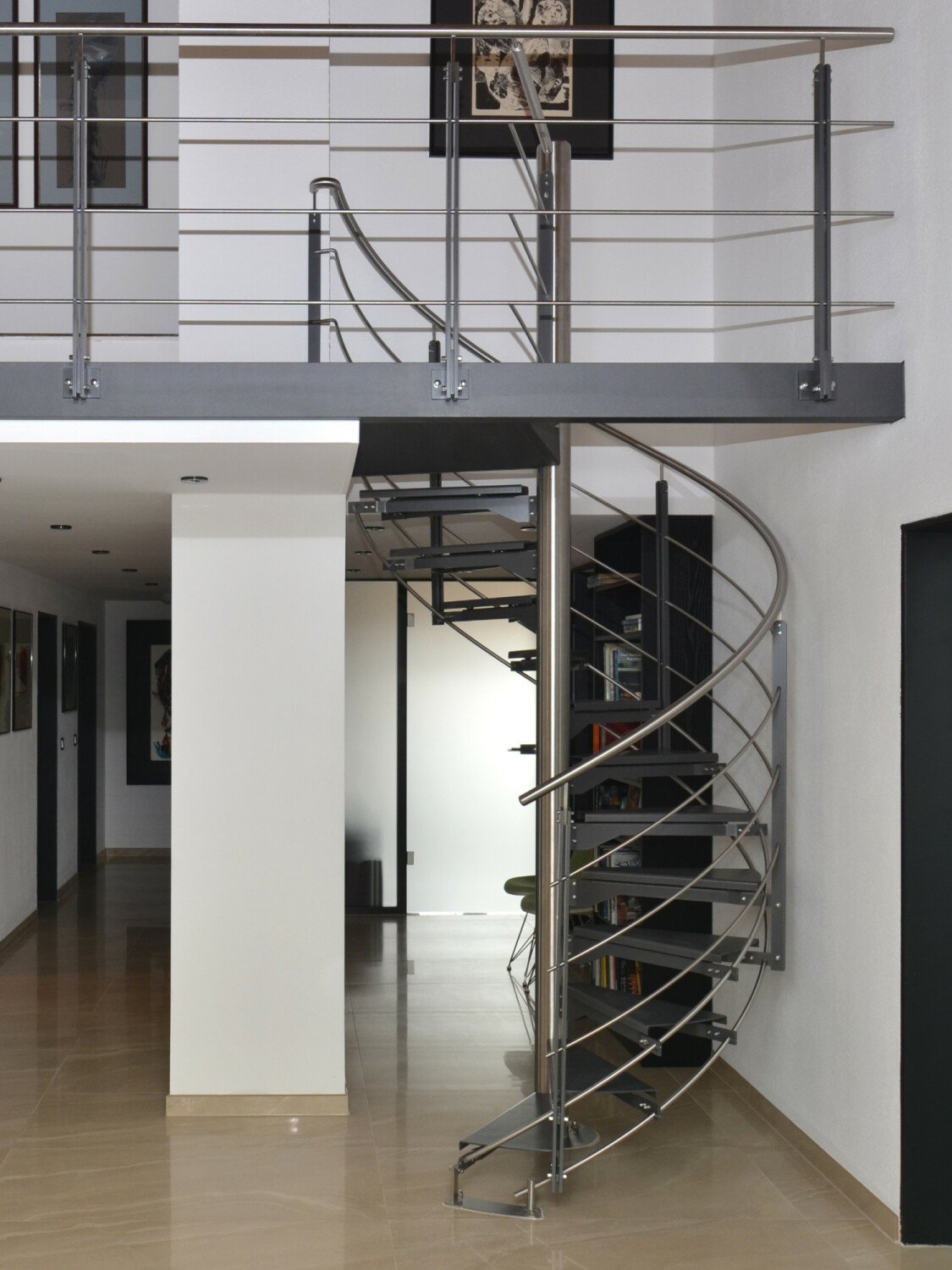

Spindeltreppe aus Stahl mit über das Podest an der Austrittsebene befestigter Spindel
