Türantriebe

Komfort, Sicherheit und Nachhaltigkeit für frequentierte Türen

Türantriebe ermöglichen das automatische Öffnen und Schließen von Türen, nachdem ein Sensor aktiviert wurde. Sie sind insbesondere für Türen mit hohem Publikumsverkehr geeignet, beispielsweise in Kaufhäusern, Hotels, öffentlichen Gebäuden, an Aufzugtüren sowie im öffentlichen Personenverkehr, und sollten dort unbedingt eingeplant werden.

Gallerie

Die Vorteile von Türantrieben sind vielfältig: Sie erhöhen den Komfort und die Sicherheit und tragen durch die Reduzierung von Wärmeverlusten beim Passieren einer Tür zur ökologischen Effizienz eines Gebäudes bei. Ein Türantrieb setzt sich aus folgenden Hauptkomponenten zusammen:

  • Antriebseinheit: Elektromotor, Hydraulikeinheit und Schließfeder
  • Sensoren: Taster, Lichtschranken oder Bewegungsmelder
  • Elektronische Steuerung: Verarbeitung und Übertragung der Signale
  • Gehäuse: Schutzhülle für die technischen Bauteile

Gallerie

Funktionsweise

Wird ein Sensor aktiviert, löst er ein Signal aus, das die elektronische Steuerung an den Elektromotor weiterleitet. Der Motor treibt die Hydraulikpumpe an, wodurch Öldruck erzeugt wird. Dieser bewegt einen Kolben im Zylinder, der die Schließfeder spannt und den Türflügel über eine Zahnstange öffnet. Ist die Tür vollständig geöffnet, wird der Motor durch die Steuerung abgeschaltet. Nach einer vorgegebenen Offen-Zeit wird die Tür mechanisch durch die gespannte Schließfeder geschlossen. Dabei wirkt der Kolben als Dämpfer.

Gallerie

Der am häufigsten verwendete Typ ist der elektrohydraulische, obenliegende Türantrieb. Aufgrund seiner aufliegenden Montage eignet er sich besonders gut für die Automatisierung neuer Türen sowie für die Nachrüstung bestehender Anlagen. Häufig werden Türantriebe mit Türschließern kombiniert und als komplette Einheit geliefert und installiert. Alle Türantriebe sind mit Sicherheitseinrichtungen ausgestattet, die den Schließvorgang unterbrechen, wenn sich Personen oder Gegenstände im Bewegungsbereich der Tür befinden. In der Beschlagtechnik werden Türantriebe dem Zubehörbereich zugeordnet.

Fachwissen zum Thema

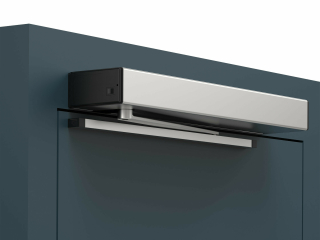

 Mit ihrer kompakten Gehäuseabmessung ist die ETS-Türantriebsreihe von Eco Schulte ideal für den Einsatz in beengten räumlichen Umgebungen geeignet.

Mit ihrer kompakten Gehäuseabmessung ist die ETS-Türantriebsreihe von Eco Schulte ideal für den Einsatz in beengten räumlichen Umgebungen geeignet.

News/​Produkte

Drehflügelantrieb für Brandschutzlösungen

Der elektromotorische Türantrieb ETS 42-R wird nicht nur kleinsten räumlichen Gegebenheiten, sondern auch den Anforderungen an Brand- und Rauchschutztüren gerecht.

Kompendiumstür/Seminartür aus Präse

Kompendiumstür/Seminartür aus Präse

Grundlagen

Einbau und Montage von Beschlägen

Für das Anbringen und die Montage von Beschlägen sind in der DIN 18357 VOB Vergabe- und Vertragsordnung für Bauleistungen - Teil C...

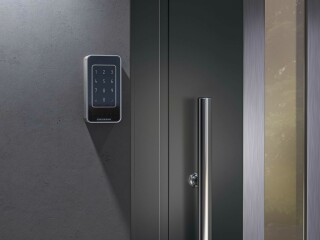

Zur Anbringung des eleganten Zutrittskontrollsystems bietet sich der fächenbündige Einbau oder auch eine Aufputzlösung an.
