Rampen

Eine Rampe ist eine Anlage zur stufenlosen Überwindung von Höhenunterschieden. Ihre Neigung sollte 3,5° bzw. 6% nicht überschreiten, um für alle eine gute Nutzbarkeit zu gewährleisten. Im öffentlichen Bereich sind sie gemäß DIN 18040 Barrierefreies Bauen ohnehin mit maximal 6% und ohne Quergefälle auszuführen. Daraus ergeben sich beträchtliche Rampenlängen: Für eine zu überwindende Stufenhöhe von 36 cm beispielsweise ergibt sich eine Rampenlänge von 6,00 m. Ab dieser Länge ist nach DIN 18040 ein Zwischenpodest vorzusehen, am Anfang und Ende sind außerdem horizontale Bewegungsflächen von 150 cm x 150 cm anzuordnen.

Gallerie

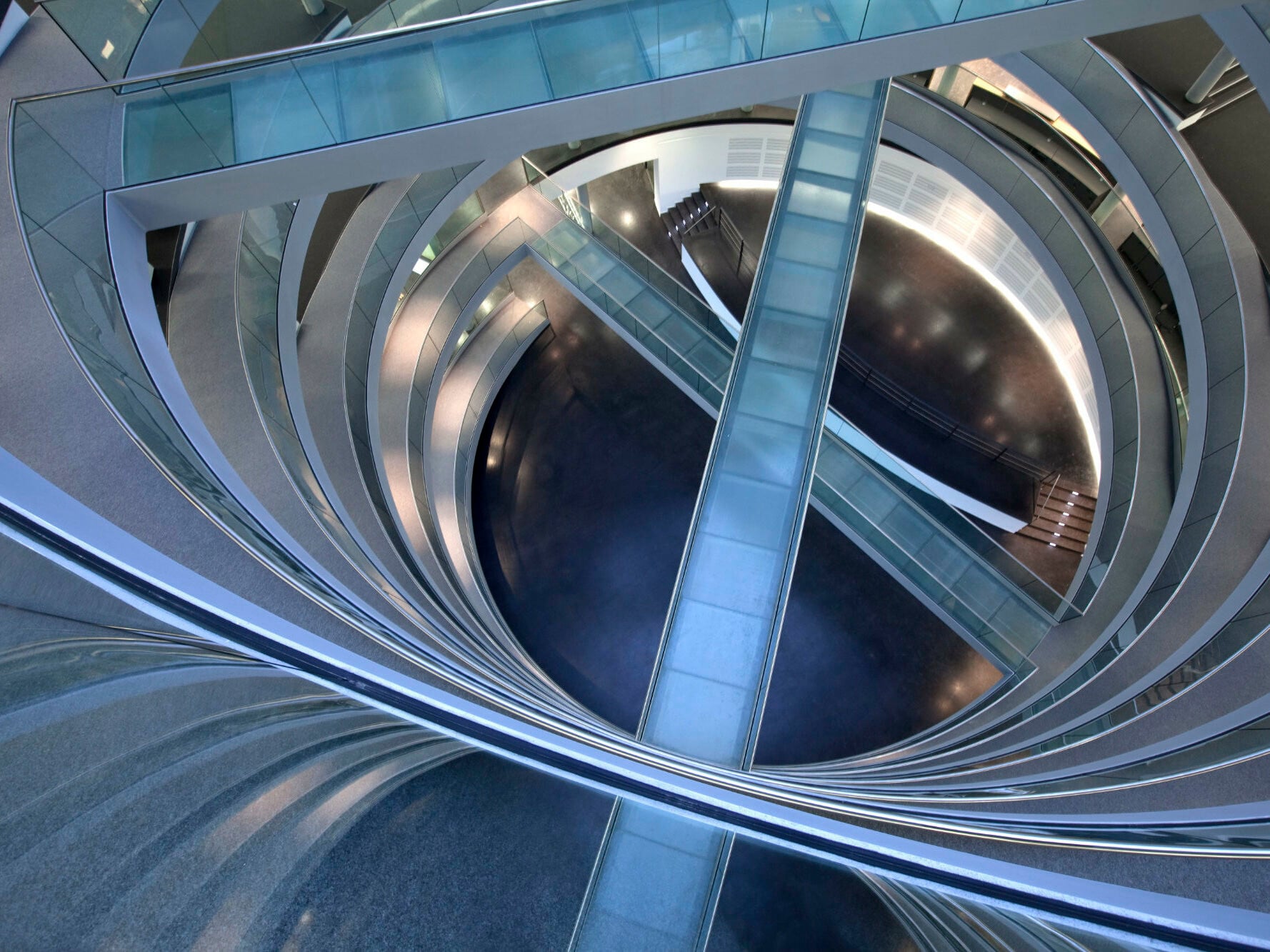

Spiralrampen mit Glasgeländer im Kongresszentrums für das Genforschungsinstitut EMBL (European Molecular Biology Laboratory) in Heidelberg.

Bild: METALLART Treppen

01|08

Die Architekten des als Doppelhelix geplanten EMBL-Gebäudes waen Bernhardt + Partner Architekten aus Darmstadt.

Bild: METALLART Treppen

02|08

Spindelrampe mit Ganzglasgeländer im Einrichtungshaus Segmüller in Pulheim bei Köln.

Bild: METALLART Treppen / Fotografie: Lukas Huneke Photography

03|08

Die Rampenkonstruktion ermöglicht einen Blick auf so gut wie alle Abteilungen im Pulheimer Einrichungshaus.

Bild: METALLART Treppen / Fotografie: Lukas Huneke Photography

04|08

Rampe mit Glasboden im Foyer der Union Congress in Celle

Bild: Yvonne Kavermann, Berlin

05|08

Die Verbindung zwischen Dachterrasse und Aussichtsplattform im Berliner Reichstag erfolgt über zwei spiralförmige gegenläufige Rampen.

Bild: Natalie Pawlik, Berlin

06|08

Normgerechte Rampen benötigen viel Platz.

Bild: Gerd Mittelberg, Berlin

07|08

Rund 1,30 Kilomenter lang ist der Serpentinenpfad der Via Krupp auf der italienischen Insel Capri.

Bild: Yvonne Kavermann, Berlin

08|08

Im privaten Bereich können Rampen auch steiler ausgeführt sein, ebenso darf die Rampenbreite schmaler sein. Kräftige Selbstfahrer etwa können Steigungen von 6% bis 10% überwinden, wird der Rollstuhl geschoben sind 12% bis maximal 20% möglich.

Fachwissen zum Thema

Absturzsichernde Verglasungen sind in DIN 18008-4 Teil 4: Zusatzanforderungen an absturzsichernde Verglasungen geregelt, hier als Beispiel das Glasgeländer einer Stahltreppe im Firmengebäude DSV in Krefeld.

Bild: METALLART Treppen / Fotograf: Peter Weihs

Treppenelemente

Glasgeländer

Bei der Planung von Glasgeländern als Absturzsicherung wird nach Art der Halterung zwischen einseitig bzw. zweiseitig gehaltenem oder punktgehaltenem Glas unterschieden.

Planungsgrundlagen

Steigungsverhältnis

Damit eine Treppe sicher und komfortabel zu begehen ist, muss das Steigungsverhältnis stimmen. Dieses kann nach drei verschiedenen Formeln berechnet werden.

Der Eingang ins Ägyptische Museum in München führt über eine breite Treppenrampe

Bild: Steffen Fuchs für Heidelbergcement, Heidelberg

Treppenformen

Treppenrampen

Treppen mit einem Steigungsverhältnis von unter 1:6, also unter 15°, werden als Treppenrampen bzw. Rampentreppen bezeichnet. Sie...

Surftipps

www.nullbarriere.de > DIN 18040-2 Rampen

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Treppen sponsored by:
METALLART Treppen GmbH
Hauffstr. 40
73084 Salach
www.metallart.com

Zum Seitenanfang

Glossar Treppen

NEU
Baunetz Wissen HOLZ
Jetzt Newsletter bestellen!

Fachwissen Treppenformen

Wendeltreppenneu

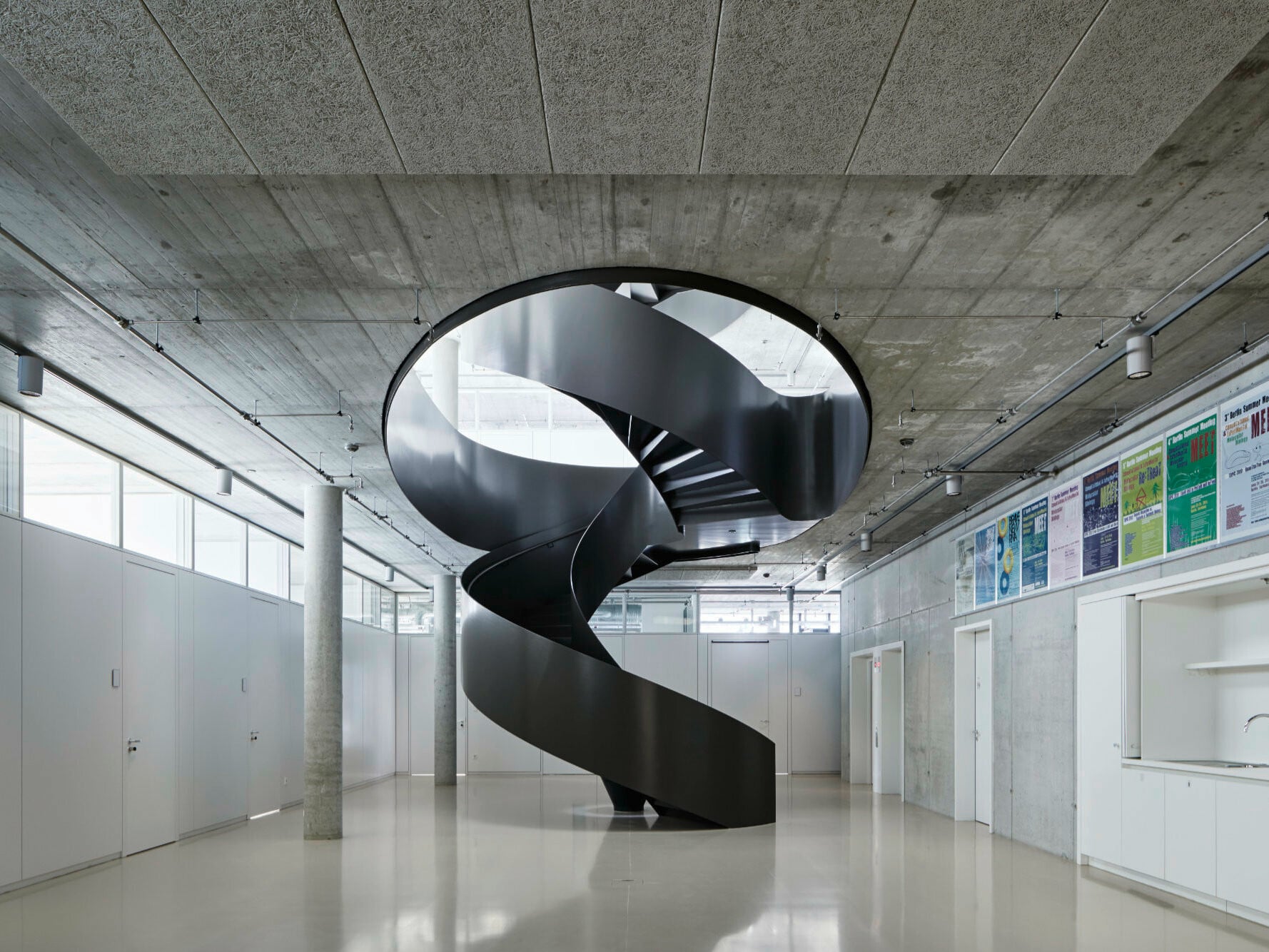

Wendeltreppe mit brüstungshohen Stahlwangen im Institut für Medizinische Systembiologie (BIMSB) des Berliner Max-Delbrück-Centrums
