Flexible Schalbohlen

Baukastensystem für runde und gerade Betonbauteile

Geschwungene Formen sind in der Architektur nicht neu. Gleichwohl ist ihre Umsetzung auf der Baustelle noch immer eine echte Herausforderung. Mit Syflex bietet der Magdeburger Hersteller BT Innovation ein leichtes und flexibles Schalsystem an, mit dem sich nicht nur gerundete Betonelemente einfach und schnell realisieren lassen.

Gallerie

Konventionelle Schalungssysteme sind nur bedingt zur Herstellung individueller Formen geeignet, denn sie sind starr und unhandlich, außerdem recht schwer. Mit nur einem Drittel des Gewichts einer vergleichbaren Holzschalung kommt dagegen Syflex aus. Aus einem speziell gemischten Polyethylen gefertigt, erlaubt das System das Schalen von Geraden, Bögen und Ecken mit geringem Arbeitsaufwand und in kürzester Zeit.

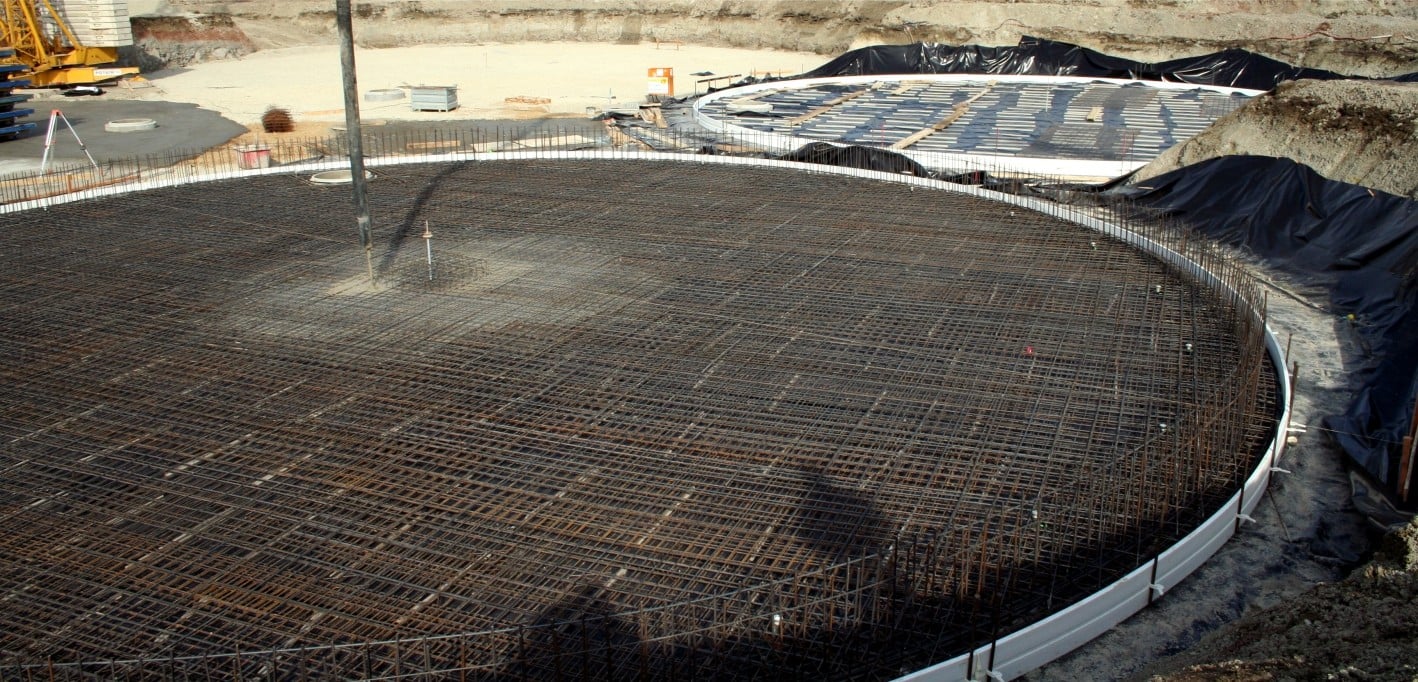

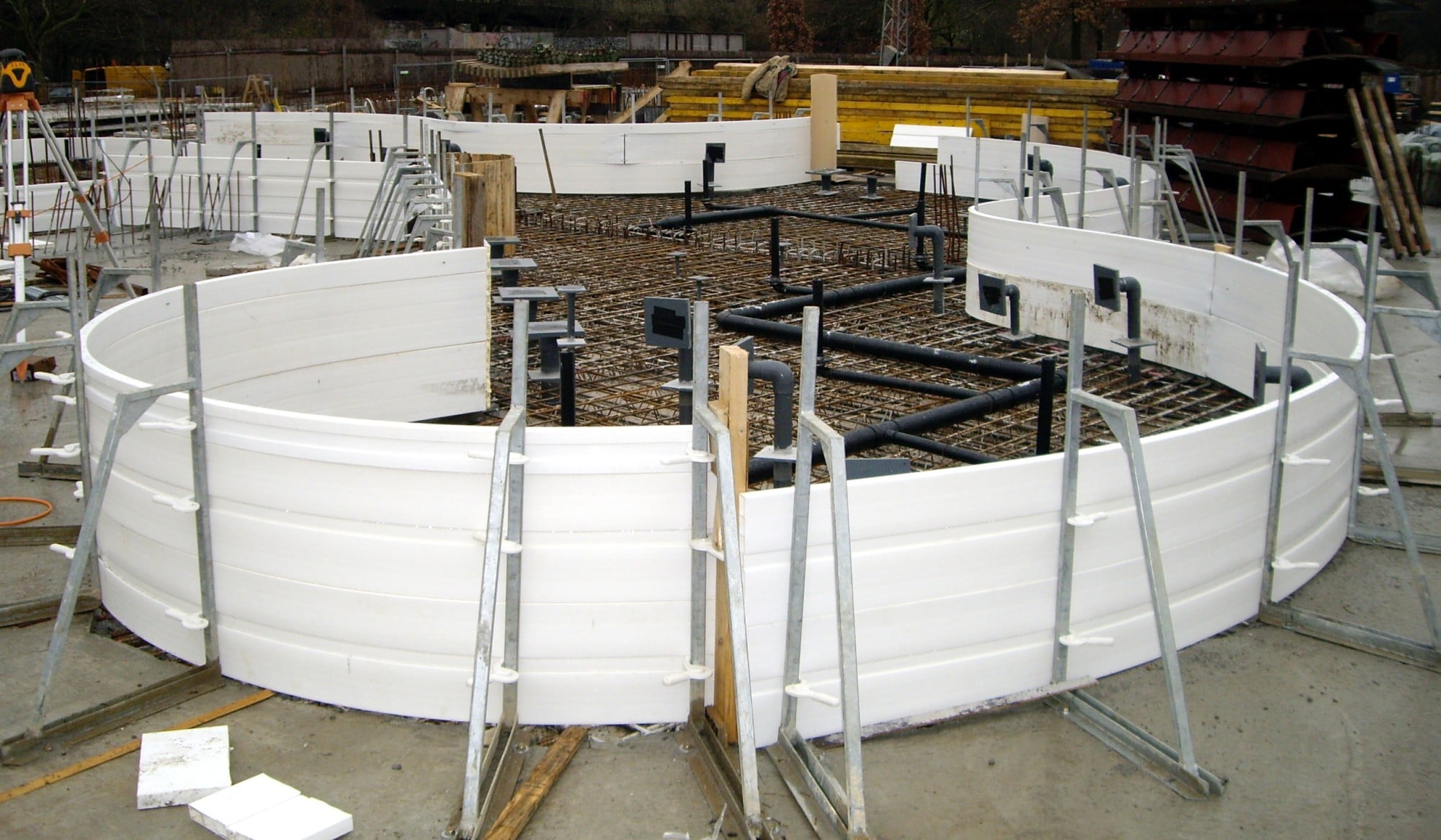

Basis des Baukastensystems sind 5 m lange Mehrkammerbohlen. Sie sind in den Höhen 10, 20, 25 und 30 cm verfügbar und können über Steckverbindungen, auch nach dem Ablängen mit einer Säge, gekoppelt werden. Mit einem speziellen Klemmverschluss, der frei in einer Nut auf der Schalungsaußenseite positioniert wird, lassen sich die Schalelemente an Erdnägeln, Brettern oder Befestigungswinkeln fixieren. Dabei sind Rundungen ab einem minimalen Radius von 1,00 m schalbar. Mehrere Module können vertikal bis zur gewünschten Betonierhöhe addiert werden. Zum Nivellieren der Schalung werden die Klemmen leicht gelöst und das jeweilige Schalelement anschließend auf die richtige Höhe gebracht. Um die Profilsteifigkeit zu erhöhen, können zusätzlich verzinkte U-Profile in die Hohlkammern der Bohlen eingebracht werden.

Die hohe Flexibilität und einfache Anwendung erlaubt zahlreiche Verwendungsmöglichkeiten: Neben Schalungen für Fundament- und Deckenränder sind auch Vorarbeiten für ganze Streifenfundamente möglich. Die Kunststoffkomponenten sind vielfach wiederverwendbar und am Ende der Lebensdauer einfach zu entsorgen.

Hersteller: BT Innovation, Magdeburg
