Steckvorrichtungen

Schutzkontaktsteckdosen und -stecker
Schutzkontaktsteckdosen und Schutzkontaktstecker dienen gemeinsam mit jeweils dreiadrigen Anschlussleitungen dem sicheren Verbinden nicht ortsfester elektrischer Geräte mit einem Schutzleiter. Zwei gegenüberliegende Schutzkontakte sowohl in der Steckdose als auch im Stecker sorgen für eine sichere Verbindung mit dem Schutzleiter. Sie garantieren auf Grund ihrer besonderen geometrischen Gestaltung dafür, dass beim Herstellen der Steckverbindung (beim Stecken) die Schutzleiter von Stecker und Steckdose vorauseilend, d.h. zeitlich immer vor den spannungsführenden Buchsen und Steckerstiften miteinander verbunden werden. Für den Begriff Schutzkontakt hat sich die abkürzende Bezeichnung „Schuko“ eingebürgert.

Gallerie

Um zu gewährleisten, dass die Schutzmaßnahmen im Gebäude auch wirksam werden, sollten grundsätzlich nur Schutzkontaktsteckdosen verwendet werden. Steckdoseneinsätze für Unterputzinstallationen gibt es sowohl mit Krallenbefestigung als auch mit Schraubbefestigung. Die Befestigung muss so ausgeführt werden, dass die Steckdose beim Ziehen des Steckers nicht aus der Verankerung gerissen werden kann. Auch darf die Isolierung der Aderleitungen beim Befestigen nicht beschädigt werden. Um dies zu vermeiden ist die Schraubverbindung besser geeignet.

Stecker, Steckdosen und Verlängerungsleitungen (mit Stecker und Kupplung) sind immer so anzuschließen, dass die Steckerstifte in nicht gestecktem Zustand in keinem Fall unter Spannung stehen können. Steckdosen, Schalter, Fernmeldedosen u.a. werden aus funktionellen Gründen und wegen des einheitlichen Designs oft miteinander kombiniert. Zudem müssen sie so gestaltet werden, dass durch getrennt abnehmbare Abdeckungen der Starkstromteil gegen direktes Berühren geschützt bleibt.

Europa-Stecker
Neben den Schutzkontaktsteckern passen auch die sogenannten Europa-Stecker (flach oder rund, 2,5 A) nach DIN 49464 Zweipolige Rundstecker AC 2,5 A 250 V nichtwiederanschließbar mit schrägstehenden Stiften für Klasse-II-Geräte - Hauptmaße und nach CEE-Publikation 7 in die Schutzkontaktsteckdosen. Die Europastecker sind so gestaltet, dass sie in allen europäischen Ländern in die Steckdosen passen.

Drehstromsteckvorrichtungen
Werden Drehstromsteckvorrichtungen benötigt, dürfen nur solche für industrielle Anwendungen verwendet werden. Nach DIN VDE 0623 Geräte-Steckvorrichtungen für Elektro-Flurförderzeuge, Bauformen 80, 160, 320, 640 / 150 V gibt es 2- bis 5-polige Ausführungen mit Schutzkontakt für 16, 32, 63 und 125 A Bemessungsstrom.

Sonderformen
Zum Verbinden von Installationssystemen in abgehängten Decken, Doppelböden, Möbeln u. ä. können spezielle Steckverbinder nach DIN VDE 0628 Steckverbinder für Nennspannungen bis AC 380 V mit Nennstrom von 16 A verwendet werden. Beim Stecken müssen diese Systeme zwangsweise einrasten. Die Verbindung der Schutzkontakte muss durch voreilende Kontakte vor den übrigen Kontakten hergestellt sein.

Fachwissen zum Thema

Verbindungsdose

Verbindungsdose

Schalter/​Steckdosen

Gerätedosen sind Voraussetzung

Für die Unterbringung von Schaltern, Steckdosen, Dimmern etc. in den Wänden werden Gerätedosen benötigt. Und zur Leitungsverlegung...

Installationsumfang und Ausstattungswerte

Planungsgrundlagen

Installationsumfang und Ausstattungswerte

Die Güte und Gebrauchstauglichkeit einer elektrischen Anlage wird durch den Ausstattungswert bestimmt, der in DIN 18015-2...

Prinzip des Basisschutzes

Prinzip des Basisschutzes

Schutz

Schutzmaßnahmen

Es gibt drei Ebenen des Schutzes gegen gefährliche Körperströme. Nach DIN VDE 0100 Errichten von Niederspannungsanlagen wird der...

Elektro

Schutz

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Elektro sponsored by:
Jung | Kontakt 02355 / 806-0 | mail.info@jung.de
Zum Seitenanfang

Gerätedosen sind Voraussetzung

Verbindungsdose

Verbindungsdose

Für die Unterbringung von Schaltern, Steckdosen, Dimmern etc. in den Wänden werden Gerätedosen benötigt. Und zur Leitungsverlegung...

Schalter und Steckdosen

Beispiel eines Ein-Aus-Schalters mit Wippe (Produkt LS 990)

Beispiel eines Ein-Aus-Schalters mit Wippe (Produkt LS 990)

Schalter und Steckdosen gibt es in großer Vielfalt. In der Wohnungsinstallation sind sie oft die einzig sichtbaren Elemente der...

Installationsschalter

Beispiel eines schwarzen Ein-Aus-Schalters aus Duroplast (Produkt: A Creation)

Beispiel eines schwarzen Ein-Aus-Schalters aus Duroplast (Produkt: A Creation)

Die im Haus/in der Wohnung sichtbaren, in oder auf der Wand befestigten Installationsschalter dienen dem Schalten von...

Taster (Installationsfernschaltung)

Installationsfernschalter (Stromstoßschalter) für Hutschienenmontage

Installationsfernschalter (Stromstoßschalter) für Hutschienenmontage

Die sogenannte Installationsfernschaltung ist eine Lampenschaltung mit elektromagnetischer Fernbedienung mit Hilfe eines...

Steckvorrichtungen

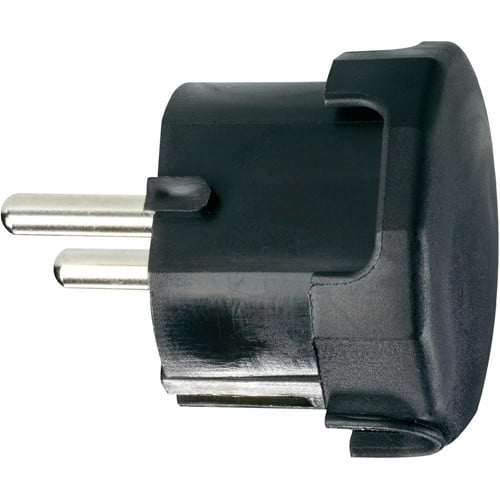

Schutzkontaktstecker (auch Rundstecker genannt)
