Sprinkleranlagen

Gallerie

Sprinkleranlagen sind selbsttätige Sprühwasserlöschanlagen, die die Ausbreitung eines Brandes in der Anfangsphase verhindern sollen. Zu den wichtigsten Bestandteilen einer solchen Anlage gehören ein unter Druck stehendes Rohrleitungsnetz, das alle zu schützenden Gebäudeteile durchzieht, eine eigene, gesicherte Wasserversorgung und die namensgebenden Sprinkler (dt. = Regner, Berieseler). Im Falle eines Brandes werden nur die Sprinkler ausgelöst, die sich in unmittelbarer Nähe zum Feuer befinden.

Der Kopf des Sprinklers ist mit einer kleinen, temperaturempfindlichen Glasampulle, dem sogenannten Glasfässchen, verschlossen. Steigt die Umgebungstemperatur um über 30°C an, dann platzt diese Ampulle, es öffnen sich die Ventile und Wasser wird aus den dafür vorgesehen Tanks in das Rohrnetz gepumpt. Folglich strömt Löschwasser aus der Rohrleitung in den Sprinkler, prallt auf den Sprühteller und wird flächendeckend verteilt. Außerdem werden durch den entstehenden Wasserfluss weitere Alarmeinrichtungen ausgelöst. Ist das Feuer gelöscht, werden die Sprinkler gegen neue ausgetauscht und die Anlage ist wieder betriebsbereit.

Für kritische, beispielsweise frostgefährdete Bereiche befindet sich anstelle von Wasser Druckluft in den Leitungen. Nach dem Auslösen eines Sprinklerkopfes wird die Anlage sofort mit Löschwasser gefüllt.
Es gibt folgende Arten von Sprinklern:

  • Hängende Sprinkler
  • Stehende Sprinkler
  • Normal-Sprinkler
  • Seitenwandsprinkler
  • Horizontal-Seitenwandsprinkler
  • Fast Reponse Sprinkler
Die Planung und Installation einer Sprinkleranlage unterliegt strengsten Maßstäben, maßgebend sind die DIN EN 12845: Ortsfeste Brandbekämpfungsanlagen – Automatische Sprinkleranlagen – Planung, Installation und Instandhaltung sowie die DIN 14489: Sprinkleranlagen; Allgemeine Grundlagen. Deren genaue Einhaltung bei der Umsetzung wird in Deutschland von der technischen Prüfstelle der VdS Schadenverhütung geprüft.

Fachwissen zum Thema

Abschottung in einer raumabschließenden Wand

Abschottung in einer raumabschließenden Wand

Haustechnische Anlagen

Leitungsanlagen

Da Leitungsanlagen abschottende Bauteile durchdringen, muss verhindert werden, dass sie im Brandfall Feuer und Rauch über einzelne...

Kriterien für die Planung der Brandmeldeanlage

Kriterien für die Planung der Brandmeldeanlage

Brandmeldeanlagen

Planung von Brandmeldeanlagen

BrandmeldekonzeptDas Konzept der Brandmeldeanlage bildet quasi das Fundament der Planung des anlagentechnischen Brandschutzes....

Rauch und Wärmeabzugsanlagen können mit Sprinkleranlagen kombiniert werden

Rauch und Wärmeabzugsanlagen können mit Sprinkleranlagen kombiniert werden

Rauch-Wärme-Abzüge

Rauchabzug und Sprinkler in Kombination

Der Brandschutz dient unterschiedlicher Schutzziele, wie z.B. dem Personen-, dem Sach- und dem Umweltschutz. Anlagentechnische...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Brandschutz sponsored by:
Telenot Electronic GmbH, Aalen
www.telenot.com
Zum Seitenanfang

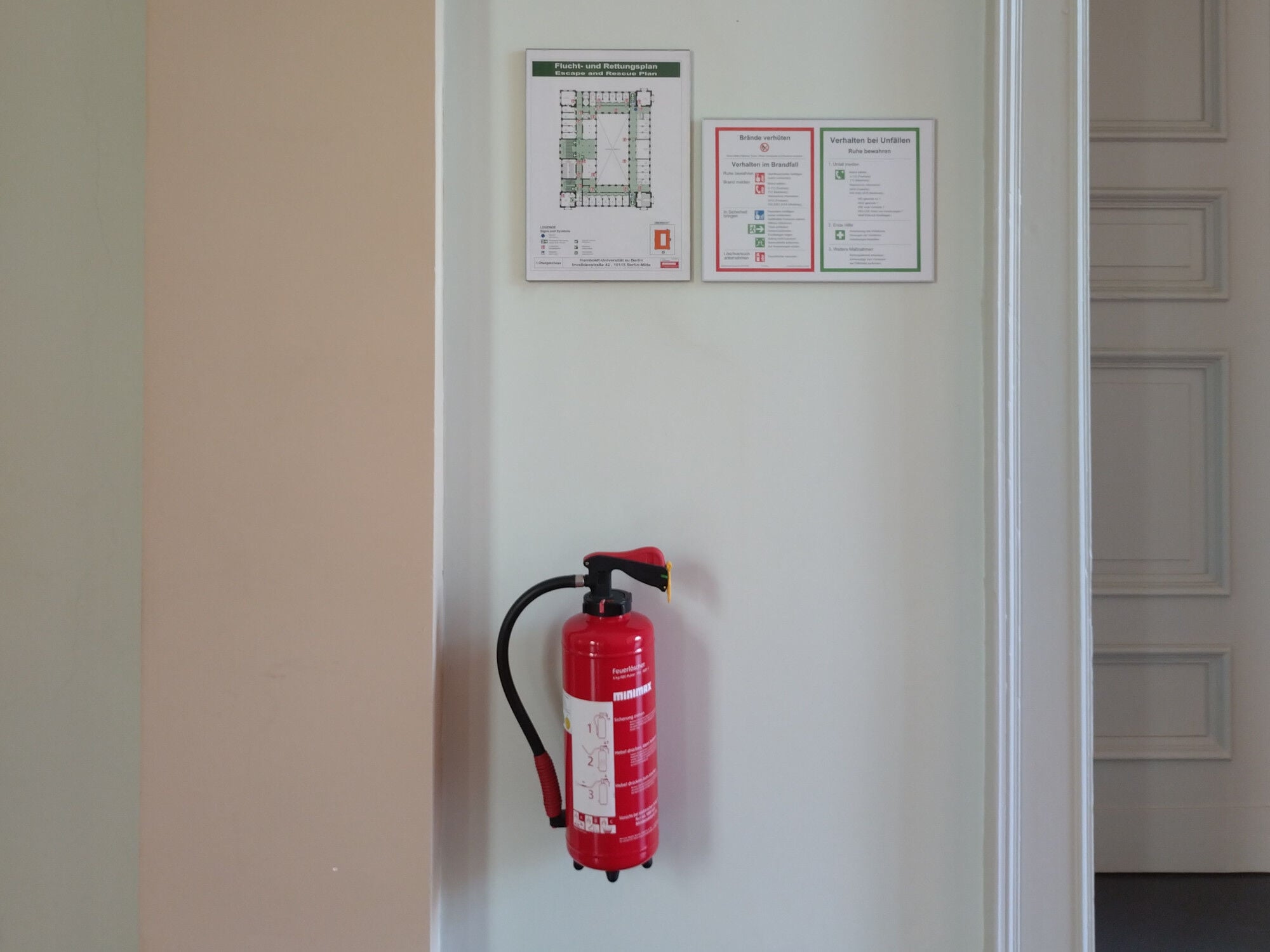

Feuerlöscher

Feuerlöscher

Feuerlöscher sind tragbare Feuerlöschgeräte, die von Hand bedient werden können und im betriebsbereiten Zustand ein Gesamtgewicht...

Sonderlöschanlagen

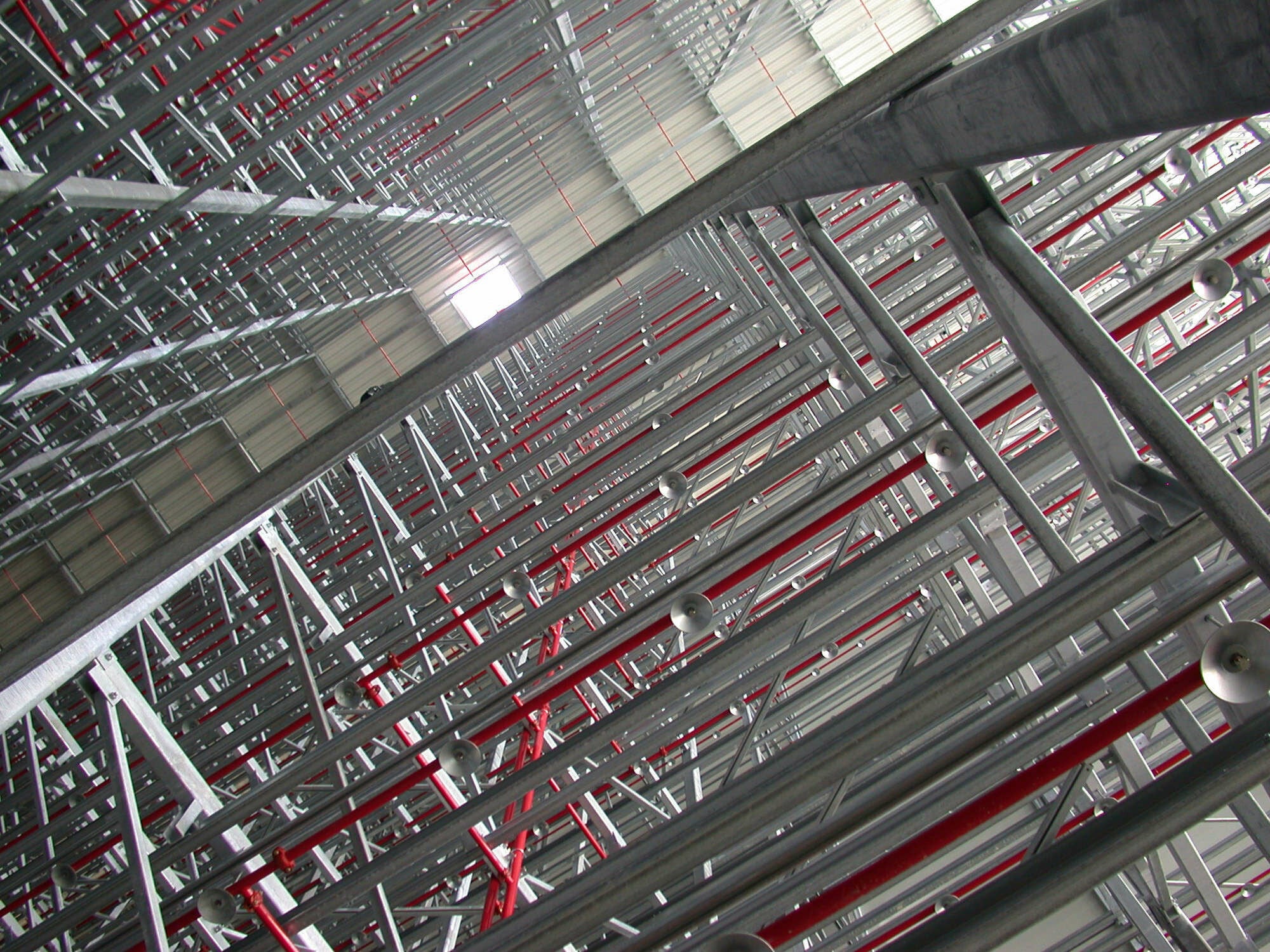

Hochregallager mit insgesamt über 100.000 Sprinklern

Hochregallager mit insgesamt über 100.000 Sprinklern

Eine Forderung nach Sonderlöschanlagen enthält die Bauordnung (MBO) nicht. Ihr Einsatz ist dann erforderlich, wenn ein Gebäude von...

Sprinkleranlagen

Aufbau eines Sprinklers

Aufbau eines Sprinklers

Sprinkleranlagen sind selbsttätige Sprühwasserlöschanlagen, die die Ausbreitung eines Brandes in der Anfangsphase verhindern...

Wandhydranten

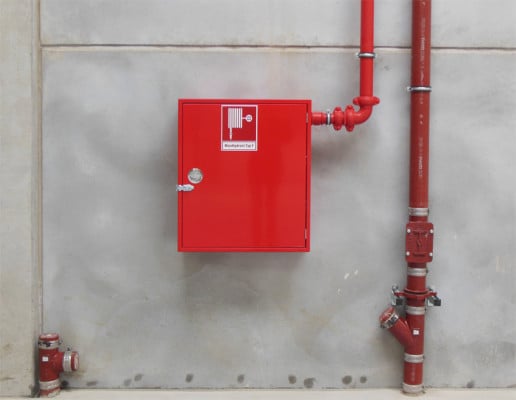

Unterschieden werden Wandhydranten nach Typ F (zum Einsatz von der Feuerwehr und zur Sebsthilfe) und Typ S (zur Selbsthilfe)
