Flughafen in München

Flexibles elektronisches Schließsystem

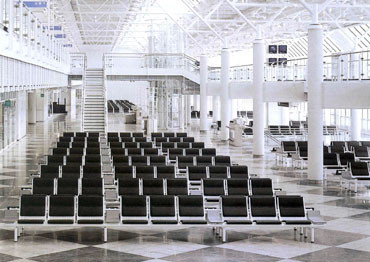

Seit seinem Neubau im Erdinger Moos ist der Flughafen München zu einer der größten Luftverkehrsdrehscheiben Europas geworden. Beim Terminal 1 liegt ein dezentrales Konzept mit den Modulen A-E zu Grunde. Durch großzügige Öffnung der Gebäude und Räume wird hier ein Bezug zur Landschaft, zum Himmel und zum Licht geschaffen. Trotz komplexer Bewegungs- und Transportabläufe tragen Übersichtlichkeit und Transparenz der Räume und Raumfolgen zu einem leicht erfassbaren Systemverständnis bei, das dem Fluggast die Orientierung erleichtert.

Gallerie

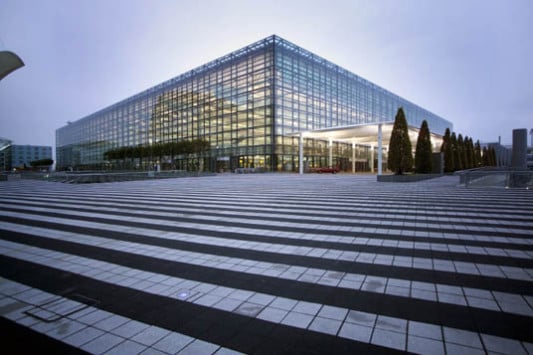

Das neue Terminal 2 aus dem Jahr 2003 liegt dem Terminal 1 gegenüber, im Osten des Flughafenareals, und ist mit diesem über das "München Airport Center (MAC)" verbunden. Das Terminal 2 besteht aus einem linearen, 980 Meter langen Pier mit 24 Fluggastbrücken und einer verglasten, großzügigen, 30 Meter hohen, 15.000 m² großen Check-In Halle. Die zweigeschossige Flughafenorganisation - oben Abflug, unten Ankunft - bietet den Fluggästen ebenfalls eine einfache und klare Orientierung.

Das Terminal 2 ergänzt so die sinnfällige städtebauliche Ordnung des Flughafens zu der Figur eines „H“ und setzt dem modularen Konzept des Terminal 1 die Organisation des Flugverkehrs über eine zentrale Halle im Zusammenspiel mit einem langen Pier-Gebäude entgegen.

Weitere bauliche Erweiterungen des Terminals 2 sind mittels der linearen Struktur ohne großen Aufwand oder Störung der Fluggäste in Zukunft möglich. Der Zubringerverkehr ist zweigeteilt: Im Norden der Check-in Halle liegt die Vorfahrt für Busse und Taxen, südlich befindet sich die Vorfahrt für Privatfahrzeuge.
Das neue Terminal verdoppelt die Kapazität des Flughafens auf 50 Millionen Passagiere pro Jahr und ist laut eigenen Aussagen das modernste Umsteigeterminal Europas.

Sicherheitstechnik
Um den Anforderungen der komplexen Infrastruktur des Flughafens gerecht zu werden, war die Integration eines ebenso sicheren wie komfortablen und flexiblen Schließsystems erforderlich. Schließlich enthält der Flughafen mit seinen rund 50 Ladengeschäften, einem Ärztezentrum, zwei Feuerwehrwachen, der Polizeidirektion, eigener Kläranlage und zwei Kapellen fast die Nutzungen einer kleinen Stadt.

An beiden Terminals kommen Sicherheitssysteme zum Einsatz: Das elektronische Schließsystem Salto iButton sowie 3KS-Zylinder in den Ladengeschäften. Der Salto iButton ermöglicht die einfache Änderung von Berechtigung, Zeitfenster und Austausch des Identmediums, was bei der häufigen Fluktuation der Ladenbetreiber wesentlich weniger kostenintensiv ist als eine mechanische Schließanlage.

Der Salto-Beschlag wurde quer an die untere Metallblende der Glastüren angebracht, um einerseits die elektronische Zutrittskontrolle zu gewährleisten, andererseits eine mechanische Feuerwehrsperre zu integrieren. Zum Schutz gegen Staub dient der Mechanismus SSW, der den Außenabmessungen des Zylinders angepasst ist. Die geringe Bauhöhe sorgt hier für einen bündigen Abschluss mit den Beschlägen.

Als Identmedium für die Angestellten der Geschäfte dient der robuste iButton, dessen Gültigkeit aus Sicherheitsgründen auf 14 Tage beschränkt ist und der auch im unteren Bereich der Glastüren angewandt werden kann. Um die Verwaltung der Zutrittskontrolle so sicher wie möglich zu gestalten, wurde ein eigenes Netzwerk errichtet. Schlüssel sind aus den selben Gründen nur sehr wenige im Umlauf. Die Updates der iButtons erfolgen im Rahmen des virtuellen Netzwerks Salto, bei dem die Berechtigungen über die Identmedien von wenigen Online-Wandlesern zu den nicht verkabelten Beschlägen übertragen werden.

Bautafel

Architekten: Prof. v. Busse & Partner Blees, Büch, Kampmann, München (Terminal 1); Architekurbüro Koch und Partner, München (Terminal 2)
Projektbeteiligte EVVA, Wien (Sicherheitstechnik), Daimler, München (Elektronik); Schindler Aufzüge und Fahrtreppen (Aufzüge Terimal 2)
Bauherr: Flughafen München (FMG) + Deutsche Lufthansa
Fertigstellung: 1992 (Terminal 1), 2003 (Terminal 2)
Standort: München
Bildnachweis: Fa. Lamilux Heinrich Strunz, Rehau (1), Schindler, Fotograf: Frank Deinhard (2), Flughafen München (3)

Fachwissen zum Thema

Zutritt auf Daumendruck mit modernem Motorzylinder

Zutritt auf Daumendruck mit modernem Motorzylinder

Elektron. Schließtechnik

Funktionsweisen elektronische Schließsysteme

Seit Anfang der 1980er Jahre beschäftigten sich namhafte Hersteller von Schließzylindern mit Grundlagenuntersuchungen hinsichtlich...

Zum Seitenanfang

Die Sonne ist ein seltener Gast in der Antarktis: An 105 Tagen im Jahr ist sie gar nicht zu sehen

Die Sonne ist ein seltener Gast in der Antarktis: An 105 Tagen im Jahr ist sie gar nicht zu sehen

Sonderbauten

Forschungsstation in der Antarktis

Türen, die Eiseskälte und Äxten widerstehen

Der Flugsteig A+ auf ganzer Länge

Der Flugsteig A+ auf ganzer Länge

Sonderbauten

Erweiterung des Flugsteigs A am Flughafen Frankfurt

Komplexes Gefahrenmeldesystem und umfangreiche Sicherheitsvorkehrungen

Wie eine Schraube windet sich die Konstruktion aus Holz und Stahl gen Himmel

Wie eine Schraube windet sich die Konstruktion aus Holz und Stahl gen Himmel

Sonderbauten

Aussichtsturm Pyramidenkogel in Kärnten

Holzskelettturm mit flexiblem, mechanischem Schließsystem

Hinein in den Berg: Der Eingangsstollen führt in die Ausstellungsbereiche und zur ehemaligen Festungsanlage

Hinein in den Berg: Der Eingangsstollen führt in die Ausstellungsbereiche und zur ehemaligen Festungsanlage

Sonderbauten

Sasso San Gottardo bei Airolo

Sicherheitskonzept für eine unterirdische Festungsanlage am Gotthardpass

Gut 30 Firmen haben hier ihren Standort, rund 300 Besucher betreten täglich das Gelände, alle werden am Eingangsgebäude registriert

Gut 30 Firmen haben hier ihren Standort, rund 300 Besucher betreten täglich das Gelände, alle werden am Eingangsgebäude registriert

Sonderbauten

Pförtnerhaus am Industriepark Kleefse Waard in Arnheim

Eingezäuntes Gelände mit elektronischer Zutrittskontrolle

Die Versuchshalle ist von vertikalen Aluminiumprofilen eingehüllt, die in unterschiedlichen Abständen angebracht sind und unterschiedliche Muster entstehen lassen

Die Versuchshalle ist von vertikalen Aluminiumprofilen eingehüllt, die in unterschiedlichen Abständen angebracht sind und unterschiedliche Muster entstehen lassen

Sonderbauten

Präzisionslabor in Stuttgart-Büsnau

Abgeschirmte Boxen in kräftigen Farben für störungsfreie Experimente

Der helle, weitläufige Flachbau vereint Herstellung und Logistik, aber auch Beratung und Information zu Arzneimitteln unter einem Dach

Der helle, weitläufige Flachbau vereint Herstellung und Logistik, aber auch Beratung und Information zu Arzneimitteln unter einem Dach

Sonderbauten

Klinikapotheke mit Rechenzentrum in Mannheim

Gebäudehülle gesichert durch EMA, spezielle Anforderungen für Reinräume

Das Zentralarchiv befindet sich inmitten einer weiten Landschaft im Nordosten Frankreichs

Das Zentralarchiv befindet sich inmitten einer weiten Landschaft im Nordosten Frankreichs

Sonderbauten

Zentralarchiv eines Energiekonzerns in Bure-Saudron

Verborgener Perimeterschutz zur Einbindung in die Landschaft

Kreisförmiger Besprechungsraum aus Stahl und Glas

Kreisförmiger Besprechungsraum aus Stahl und Glas

Sonderbauten

Datenzentrum in Stockholm

Hohe Sicherheitsvorkehrungen schützen riesige Datenmengen

Die Fassaden sind gegliedert durch großflächiges, blaugrünes Profilglas im Wechsel mit hellgrauem Putz

Die Fassaden sind gegliedert durch großflächiges, blaugrünes Profilglas im Wechsel mit hellgrauem Putz

Sonderbauten

Freie-Elektronen-Laser des Fritz-Haber-Instituts in Berlin

Gigantische Betonwände schützen vor Strahlung

Baseballfeld, im Hintergrund das Garderobengebäude

Baseballfeld, im Hintergrund das Garderobengebäude

Sonderbauten

Sportanlage Heerenschürli in Zürich

Leuchtend grüne Zäune als gestaltendes Element

Ansicht Südost: Jede Seite des Gebäudes sieht ein bisschen anders aus; Brandräume, Treppenhäuser und Technikschächte sind außen ablesbar

Ansicht Südost: Jede Seite des Gebäudes sieht ein bisschen anders aus; Brandräume, Treppenhäuser und Technikschächte sind außen ablesbar

Sonderbauten

Brandhaus in Zürich-Opfikon

Unterschiedliche Brandszenarien: Proben für den Ernstfall

Die gerundete Form folgt dem Flugdach der Kennedybrücke

Die gerundete Form folgt dem Flugdach der Kennedybrücke

Sonderbauten

Fahrradgarage Kennedybrücke in Wien

Glas-Stahlkonstruktion mit einem hohen Maß an Sicherheit

Im Hauptgebäude informiert eine Dauerausstellung über Fischerei und Störe

Im Hauptgebäude informiert eine Dauerausstellung über Fischerei und Störe

Sonderbauten

Tropenhaus Frutigen

Alarmmanagementsystem steuert Sicherheitseinrichtungen

Moderner Baustein im historischen Ensemble

Moderner Baustein im historischen Ensemble

Sonderbauten

Sonderlabore der Universität Leipzig

Hohe Sicherheitsanforderungen für Gentechniklabor

Haupteingang

Haupteingang

Sonderbauten

Hauptbahnhof Graz

Effektives elektronisches Schließsystem

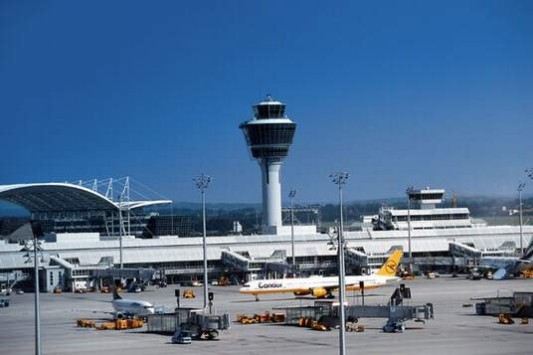

Außenansicht des Flughafens
