Funksysteme für Smart-Home-Anwendungen

Standardisierte und proprietäre Kommunikationsprotokolle

Wenn drahtgebundene Lösungen nur mit hohem Aufwand installiert werden können oder gar nicht möglich sind, zum Beispiel aus Gründen des Denkmalsschutzes, kann das Kommunikationsmedium Funk vorteilhaft eingesetzt werden. Bei den Funksystemen unterscheidet man grundsätzlich zwischen standardisierten Kommunikationsprotokollen und herstellerspezifischen, proprietären Kommunikationsprotokollen. Die standardisierten Protokolle können herstellerübergreifend genutzt werden und sind daher für viele Anbieter offen. Die andere Variante hingegen kann nur von einem Hersteller (oder einigen wenigen) genutzt werden. Eine Kommunikation mit Komponenten anderer Anbieter ist dabei nicht ohne Weiteres möglich, sodass damit eine Herstellerabhängigkeit entsteht.

Gallerie

Zu den standardisierten Funkprotokollen, die weit verbreitet sind, gehören Bluetooth, EnOcean, KNX-RF, WLAN, ZigBee und Z-Wave, von denen nachfolgend einige beispielhaft dargestellt werden. Homematic, RWE Smart Home und viele weitere zählen zu den proprietären Protokollen.

Bluetooth
Bluetooth dient zum Datenaustausch über kurze Entfernungen zwischen Geräten, die sich durch ein einfaches Pairing miteinander verbinden, z. B. durch eine Tastatur mit einem Tablet. Der Funkstandard Bluetooth ist nur für kürzere Distanzen von etwa 0,2 bis 10 Meter geeignet (mit Bluetooth 5 sind aber schon Reichweiten bis 200 Meter möglich). Das zu Bluetooth gehörende Funkprotokoll ist das Wireless Personal Area Network (WPAN). Die Bezeichnung des Standards ist vom Namen des dänischen Königs Harald Blauzahn (engl. Harald Bluetooth) abgeleitet; diese Initialen H und B finden sich im Logo wieder. Die Bluetooth-Microchips mit je einer Sende- und Empfangseinheit sind oft schon in die Geräte integriert. Mit Bluetooth und WLAN können Smart-Home-Komponenten komfortabel über mobile Endgeräte wie Tablets oder Smartphones gesteuert werden.

EnOcean
Der EnOcean-Standard stellt eine energieautarke Funklösung für smarte Geräte dar. Eine Besonderheit und hauptsächlicher Vorteil ist, dass für die Übertragung von Steuersignalen weder Leitungen noch Batterien benötigt werden. Die Sender nutzen die Energie aus der Umgebung (sogenanntes Energy Harvesting), zum Beispiel über den Piezoeffekt oder aus der Bewegungsenergie beim Betätigen von Schaltern sowie aus Solarzellen. Der Funkstandard EnOcean arbeitet mit 868 MHz und ist seit 2012 durch das Normungsgremium für Elektrotechnik IEC (International Electrotechnical Commission) als internationaler Standard festgeschrieben. Das Protokoll wird vor allem für energieautarke Funkmodule (Sende-, Empfangs-, Transceiver-Module und die dazugehörigen Energiewandler) der Haussteuerung eingesetzt. Die wartungsarmen, energieautarken Lösungen eignen sich besonders für die einfache und rasche Nachrüstung von Installationen bei geringen Datenmengen.

Der interoperable Funkstandard erlaubt es, Geräte wie Schalter, Sensoren oder Gateways verschiedener Hersteller einfach miteinander zu verbinden. Die Technologie wird heute von zahlreichen Unternehmen angewandt, die in der EnOcean-Allianz vereint sind und Komponenten für die Gebäudeautomation, für Licht-, Jalousie- oder Raumklimasteuerung herstellen. Sie nutzen das Protokoll für Wandschalter, für Rauch-, Bewegungs- und Temperaturmelder, für Fenster- und Türkontakte und viele weitere Anwendungen.

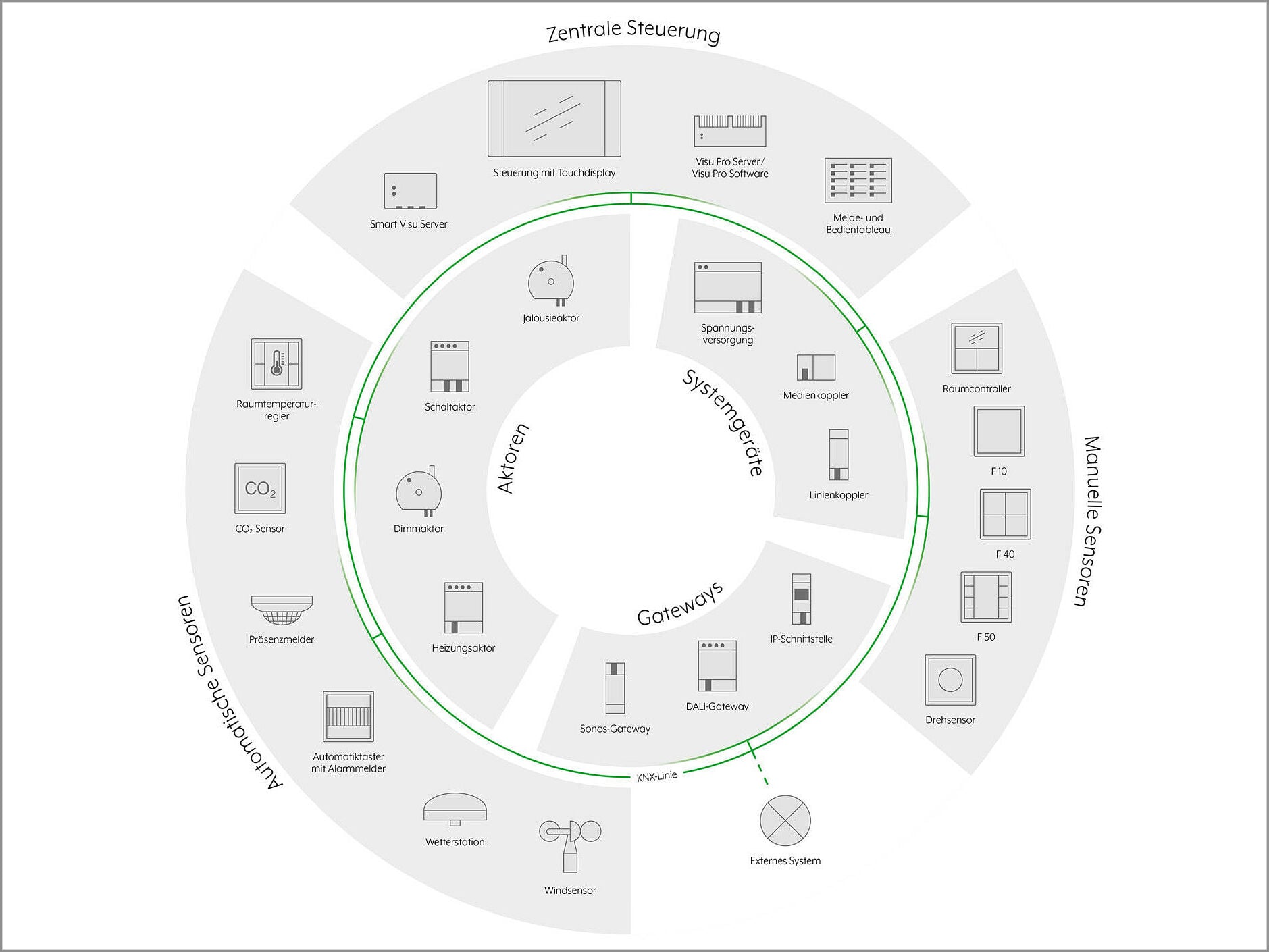

KNX-RF
Der Standard KNX-RF ist die Funkversion von KNX und ergänzt dieses drahtgebundene Bussystem. So können in das KNX-System eingebundene Smart-Home-Geräte per Funk gesteuert werden. Der Funkstandard eignet sich besonders gut zur Nachrüstung, da keine baulichen Eingriffe notwendig sind – wohl aber eine fachkundige Installation aufgrund der komplexen Integration und Programmierung. Zur Datenübermittlung wird die Frequenz 868 MHz genutzt. Die Reichweite ist von der räumlichen Beschaffenheit und der Einrichtung abhängig, denn Hindernisse schwächen die Ausbreitung der elektrischen Wellen ab. So variiert die Reichweite etwa von etwa zehn Metern in engen Fluren bis rund 30 Meter in einem großen, hohen Raum.

WLAN/ WiFi
Das weit verbreitete WLAN (Wireless Local Area Network), oft auch als WiFi bezeichnet, kann grundsätzlich große Datenmengen übertragen. Dieser Funkstandard wurde ursprünglich nicht für die Gebäudeautomation oder Hausautomatisierung entwickelt und optimiert. Da WLAN aber in den meisten Häusern und Wohnungen vorhanden ist, wird das System nun auch für die Kommunikation in der Gebäudetechnik und in Beleuchtungsanlagen angewendet. Der Datenaustausch zu den Komponenten erfolgt direkt über WLAN-Router oder einen dazwischengeschalteten drahtlosen Zugangspunkt (Access Point).

ZigBee
Der ZigBee-Funkstandard ist ein Smart-Home-Standard, der in der Gebäudeautomation, in drahtlosen Sensornetzwerken, aber vor allem in der Lichttechnik stark verbreitet ist. Beispielsweie werden am Markt ZigBee-fähige Lampen- und Leuchtensysteme angeboten. Der Funkstandard ist für Anwendungen mit geringem Datenaufkommen einfach und flexibel handhabbar. Zigbee-Funkchips gibt es sowohl für die Frequenz 868 MHz als auch für 2,4 GHz, sodass das System weltweit einsetzbar ist. Es benötigt wenig Energie und ist daher gut für batteriebetriebene Geräte geeignet. Der Schwerpunkt von ZigBee liegt auf Netzwerken mit relativ kurzer Reichweite bis zu 100 Metern, was im Gebäude meistens ausreicht. Über vermaschte Netze (Mesh-Netze) sind aber auch Reichweiten über mehrere Kilometer realisierbar.

Z-Wave
Ein ähnliches Drahtlosprotokoll wie ZigBee ist Z-Wave, das von der Z-Wave-Alliance für Smart Homes spezifiziert wurde und hauptsächlich für die Frequenz 868 MHz ausgelegt ist. Auch dieses System kann sich als Mesh-Netz organisieren, indem sich Funkknoten miteinander verbinden, wodurch sich große Reichweiten erzielen lassen.

Fachwissen zum Thema

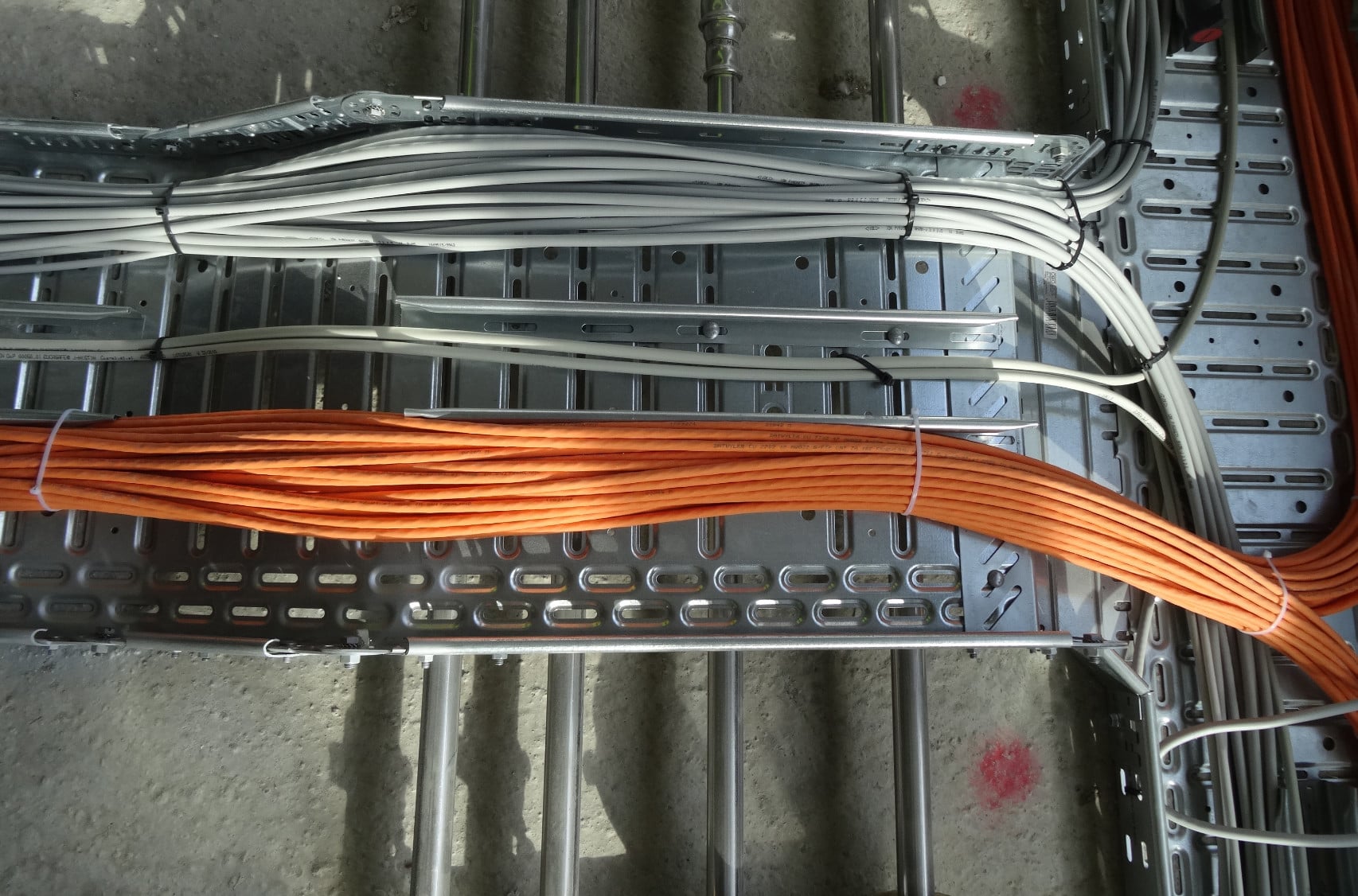

Die wichtigste und auch die technisch sicherste Art der Vernetzung ist die Verbindung aller Komponenten über Kabel.

Die wichtigste und auch die technisch sicherste Art der Vernetzung ist die Verbindung aller Komponenten über Kabel.

Smart Home

Datenübertragung in Smart-Home-Systemen

So funktioniert die Vernetzung via Kupfer- oder Lichtwellenleiter, via Funksysteme in verschiedenen Frequenzbereichen und via Powerline Communication über vorhandene Stromkabel.

Welche nützlichen Funktionen bietet Smart Home, was kann ein solches System im Einzelnen leisten und welche Vorteile können Nutzerinnen und Nutzer daraus gewinnen?

Welche nützlichen Funktionen bietet Smart Home, was kann ein solches System im Einzelnen leisten und welche Vorteile können Nutzerinnen und Nutzer daraus gewinnen?

Smart Home

Funktionen im Smart Home

Ein Überblick über einzelne Funktionen und ihre Vorteile: von Beleuchtung über Energiemanagement und Klimatechnik bis Türkommunikation und Zutritt

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Elektro sponsored by:
Jung | Kontakt 02355 / 806-0 | mail.info@jung.de
Zum Seitenanfang

Was versteht man unter Smart Home?

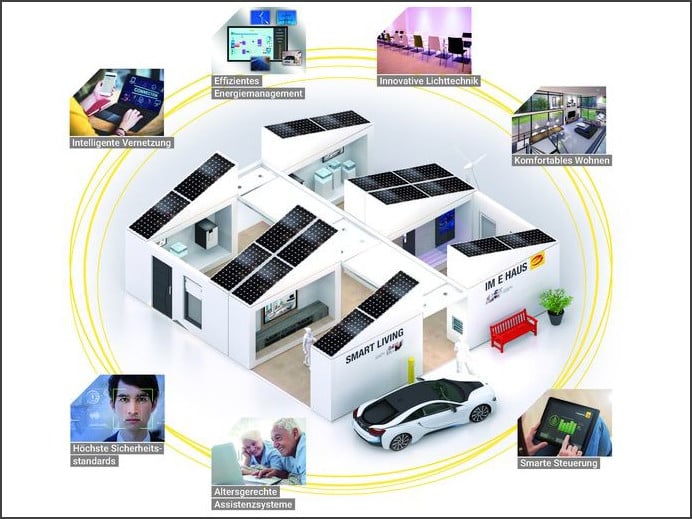

 Ein Smart Home ist ein durchgängig vernetztes Automatisierungs- und Steuerungssystem für alle Bereiche des Gebäudes.

Ein Smart Home ist ein durchgängig vernetztes Automatisierungs- und Steuerungssystem für alle Bereiche des Gebäudes.

Durchgängige Vernetzung ist das Schlüselwort für das viele Bereiche umfassende Thema.

Datenübertragung in Smart-Home-Systemen

Die wichtigste und auch die technisch sicherste Art der Vernetzung ist die Verbindung aller Komponenten über Kabel.

Die wichtigste und auch die technisch sicherste Art der Vernetzung ist die Verbindung aller Komponenten über Kabel.

So funktioniert die Vernetzung via Kupfer- oder Lichtwellenleiter, via Funksysteme in verschiedenen Frequenzbereichen und via Powerline Communication über vorhandene Stromkabel.

Funksysteme für Smart-Home-Anwendungen

Zu den standardisierten Funkprotokollen, die weit verbreitet sind, gehören Bluetooth, EnOcean, KNX-RF, WLAN, ZigBee und Z-Wave. Homematic, RWE Smart Home und viele weitere zählen zu den proprietären Protokollen.

Zu den standardisierten Funkprotokollen, die weit verbreitet sind, gehören Bluetooth, EnOcean, KNX-RF, WLAN, ZigBee und Z-Wave. Homematic, RWE Smart Home und viele weitere zählen zu den proprietären Protokollen.

Grundsätzlich wird zwischen standardisierten und proprietären Kommunikationsprotokollen unterschieden. Weit verbreitet sind unter anderem Bluetooth, WLAN oder ZigBee.

Funktionen im Smart Home

Welche nützlichen Funktionen bietet Smart Home, was kann ein solches System im Einzelnen leisten und welche Vorteile können Nutzerinnen und Nutzer daraus gewinnen?

Welche nützlichen Funktionen bietet Smart Home, was kann ein solches System im Einzelnen leisten und welche Vorteile können Nutzerinnen und Nutzer daraus gewinnen?

Ein Überblick über einzelne Funktionen und ihre Vorteile: von Beleuchtung über Energiemanagement und Klimatechnik bis Türkommunikation und Zutritt

Übertragungsmedium Funk im Smart Home

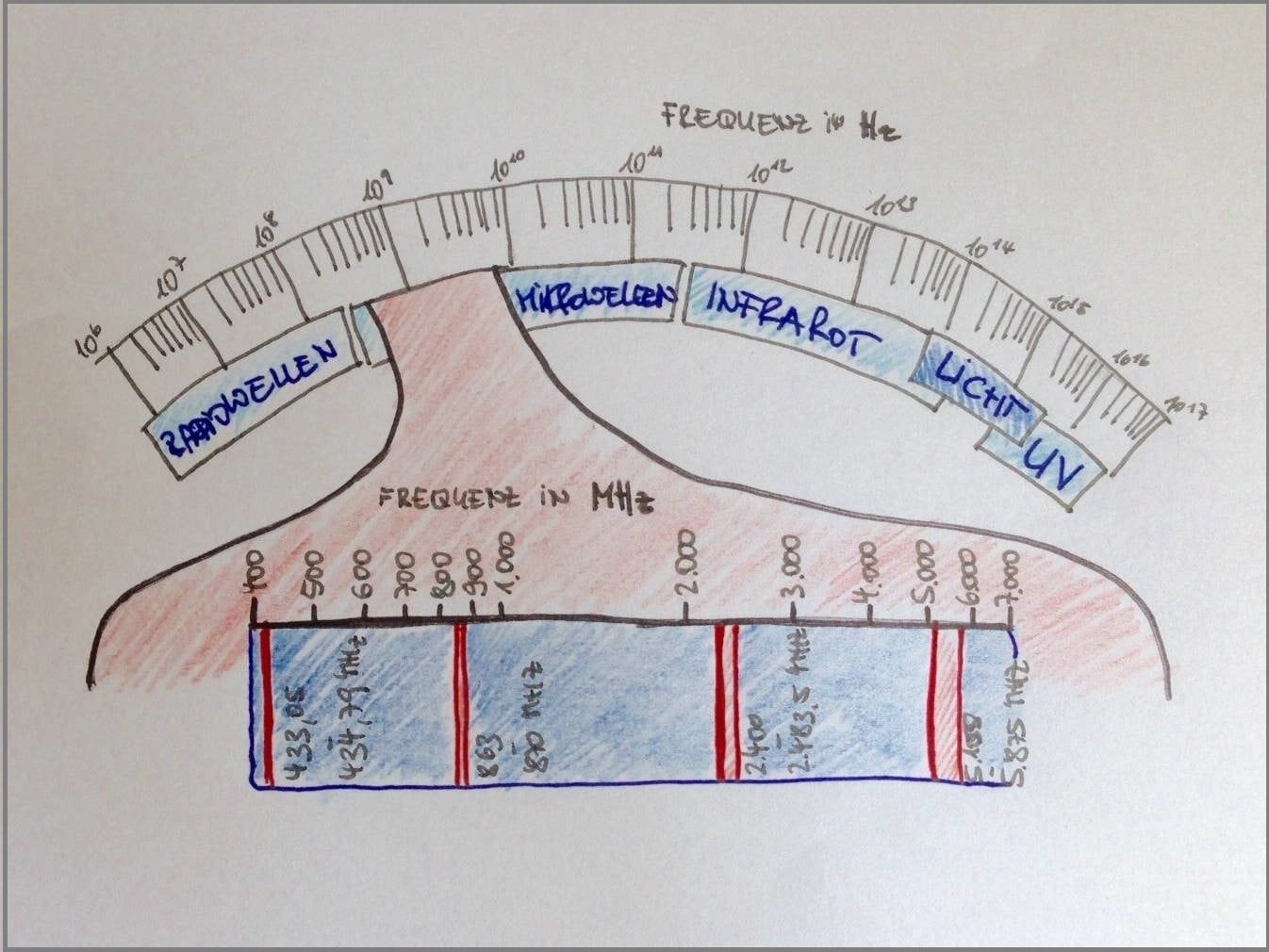

Für die Nutzung von Frequenzen und für die Übertragung von elektromagnetischer Strahlung hat die Internationale Fernmeldeunion Regelungen verabschiedet. Das vorhandene Spektrum wurde in lizenzierte und nicht lizenzierte Frequenzbereiche aufgeteilt. Im lizenzfreien Bereich werden für die Gebäudeautomatisierung sowie für die Automatisierung im industriellen Bereich hauptsächlich die in der Skizze gekennzeichneten Frequenzen genutzt.

Für die Nutzung von Frequenzen und für die Übertragung von elektromagnetischer Strahlung hat die Internationale Fernmeldeunion Regelungen verabschiedet. Das vorhandene Spektrum wurde in lizenzierte und nicht lizenzierte Frequenzbereiche aufgeteilt. Im lizenzfreien Bereich werden für die Gebäudeautomatisierung sowie für die Automatisierung im industriellen Bereich hauptsächlich die in der Skizze gekennzeichneten Frequenzen genutzt.

Wo eine Verlegung von Kabeln nicht oder nur mit viel Aufwand möglich ist, bieten sich Funksysteme zur Steuerung an. Eine Übersicht über die gebräuchlichen Frequenzbereiche.

Bedienkonzepte für Smart-Home-Anwendungen

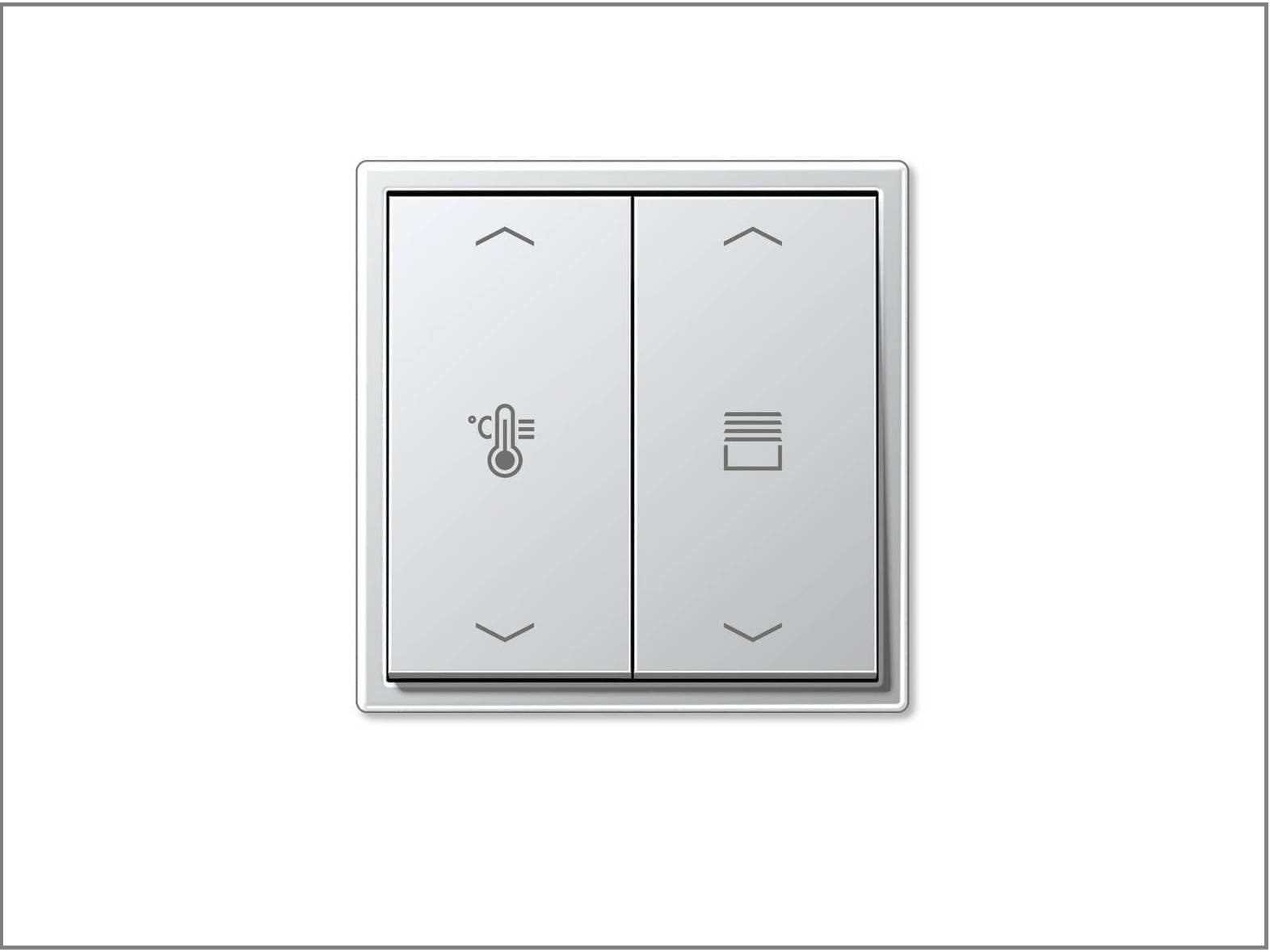

So wie die klassischen Lichtschalter werden auch Tasterwippen in Schalterdosen fest im Raum montiert, üblicherweise in 1,05 m Höhe neben der Tür oder bei Jalousietastern neben dem Fenster.
