_Beschläge

Drehgriffe

Gallerie

Fenstergriff nach einem Entwurf von Walter Gropius (ca.1922/23)

Bild: Tecnoline, Bremen

01|04

Fenstergriff mit Ebenholz

Bild: AHB-Türgriffe, Königswinter Niederdollendorf

02|04

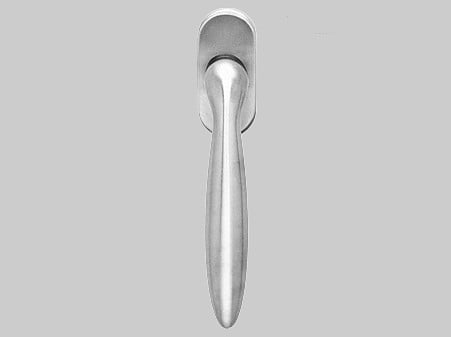

Fenstergriff in Edelstahl matt

Bild: Karcher Design, Bad Rappenau

03|04

Das zentrale Bedienelement an Fensterbeschlägen ist der Drehgriff. Allein durch eine Drehung des Griffes werden die verschiedenen Funktionen ausgelöst: Öffnen, Schließen, Kippen, Klappen u.v.m.

Die Funktionen der Griffstellungen sind bei den einzelnen Herstellern nicht einheitlich, in der Regel gilt:

Griff senkrecht nach unten - verriegelt
Griff waagerecht - Drehstellung offen
Griff senkrecht nach oben - Kippstellung offen
Griff aus der Kippstellung um 45° zurückgedreht - Spaltlüftung

Türgriffen ähnlich, sollten Fenstergriffe möglichst der Hand angepasst sein, da sie häufig benutzt werden. Darüber hinaus ist unter den zahlreichen Produkten auf dem Markt quasi jede Erscheinungsform zu finden. Allerdings ist zu beachten, dass die Fenstergriffe mit den übrigen Beschlägen im Objekt in einem engen Zusammenhang stehen, sie sollten in jedem Falle in ihrer Formgebung und ihrem Material zu den Türgriffen passen.
