Schiebefensterbeschläge

Gallerie

Vertikalschiebefester mit integriertem Laufwagen

Bild: Winkhaus, Telgte

01|11

Horizontalschiebefenster mit vorgelagerter Wasserrinne, besonders ist auf die thermische Trennung des Rahmens zu achten

Bild: R + G Metallbau, Ellikon an der Thur/Ch

02|11

Schiebefester in einer Villa in Richterswil/CH von Kunz und Mösch Architekten aus Basel

Bild: Tom Bisig, Basel

03|11

Kippschiebetür mit geöffnetem Kippschiebeflügel

Bild: Roto Frank, Leinfelden-Echterdingen

04|11

Kippschiebetür mit geöffnetem Drehflügel

Bild: Roto Frank, Leinfelden-Echterdingen

05|11

Kippschiebetür mit gekipptem Kippschiebeflügel

Bild: Roto Frank, Leinfelden-Echterdingen

06|11

Horizontalschiebefester im geneigten Dach

Bild: Sunshine Wintergarten, Stadtlohn

07|11

Typenübersicht Vertikalschiebefenster

Bild: Schüco, Bielefeld

08|11

Ausführungsvariante: Horizontalschnitt mit seitlichem Wandanschluss

Bild: R + G Metallbau, Ellikon an der Thur/Ch

09|11

Ausführungsvariante: Vertikalschnitt mit Decken- bzw. Bodenanschluss

Bild: R + G Metallbau, Ellikon an der Thur/Ch

10|11

Ausgebaute Laufwagen

Bild: Winkhaus, Telgte

11|11

Ebenso wie Schiebetüren werden Schiebefenster häufig dann verwendet, wenn wenig Platz für eine Drehbewegung des Tür- bzw. Fensterflügels vorhanden ist, denn sie verbleiben im geöffneten Zustand in der Fensterebene. Sie können als Vertikal- und als Horizontalschiebefenster vorkommen. Die wichtigsten Anforderungen an Schiebelemente sind Laufruhe, Haltbarkeit, leichte Bedienbarkeit und eine einfache Montage. Wie bei vielen Beschlägen ist es von entscheidender Bedeutung, dass die einzelnen Beschlagkomponenten aufeinander abgestimmt wurden.

Es sind eine Vielzahl von Beschlagvarianten für Vertikalschiebefenster erhältlich, mit denen sich diverse Kombinationen in Flügelanordnung und Öffnungsart zusammenstellen lassen, z.B. ein Festflügel - ein Schiebeflügel, zwei Festflügel außen, zwei Schiebeflügel innen, ein Schiebeflügel vor die Wand geschoben, Horizontal-Faltschiebefenster im geöffneten Zustand an die Wand geklappt oder auch, Parallelausstellschiebefenster.

Dementsprechend können viele unterschiedliche Beschläge vorkommen. Meist lassen sich diese jedoch auf die vier wichtigsten Elemente reduzieren:

Kurbel-Hebevorrichtung zum Lösen der Zapfen aus ihren Zapfenblechen am Blendrahmen und folgendem Anheben des Flügels aus dem Falz
Rollen mit Schienen im Blendrahmen unten, in denen der Flügel „steht“ oder Rollen in Hängeschienen vor dem Blendrahmen oben, in denen der Flügel „hängt“
Griff für das Verschieben des Flügels

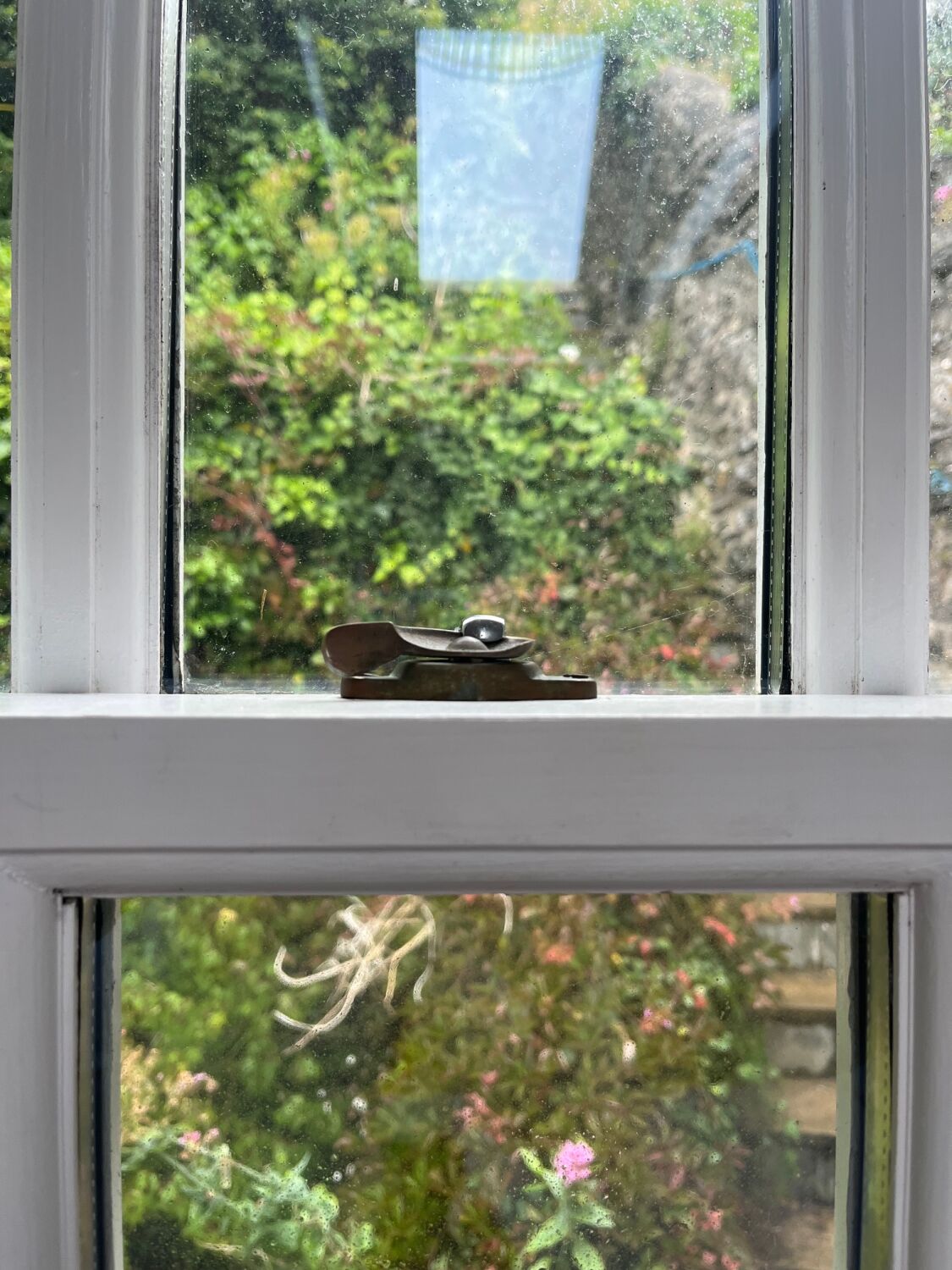

Feststellvorrichtung zum Fixieren des Flügels in jeder Lage

Nachteilig an Parallelschiebefenstern ist der oft fehlende Zugang von außen an die Glasscheibe - das Reinigen wird schwierig. Diesen Nachteil umgehen Faltschiebefenster, die in den Raum klappen können und Vertikalschiebefenster mit einer Putzschere zu Ausstellmöglichkeit nach innen. Weitere Variationen sind z.B. Parallelschiebekippfenster (PSK), die sich mit automatisierbaren Antrieb und Zentralverriegelung ausstatten lassen und insbesondere im Wintergartenbau und an großformatigen Terrassenfenstern Verwendung finden.

Bei großformatigen Flügeln mit hohen Flügellasten sind Schiebefensterbeschläge zu empfehlen, die Nachteile von Drehkippfenstern können so umgangen werden.
